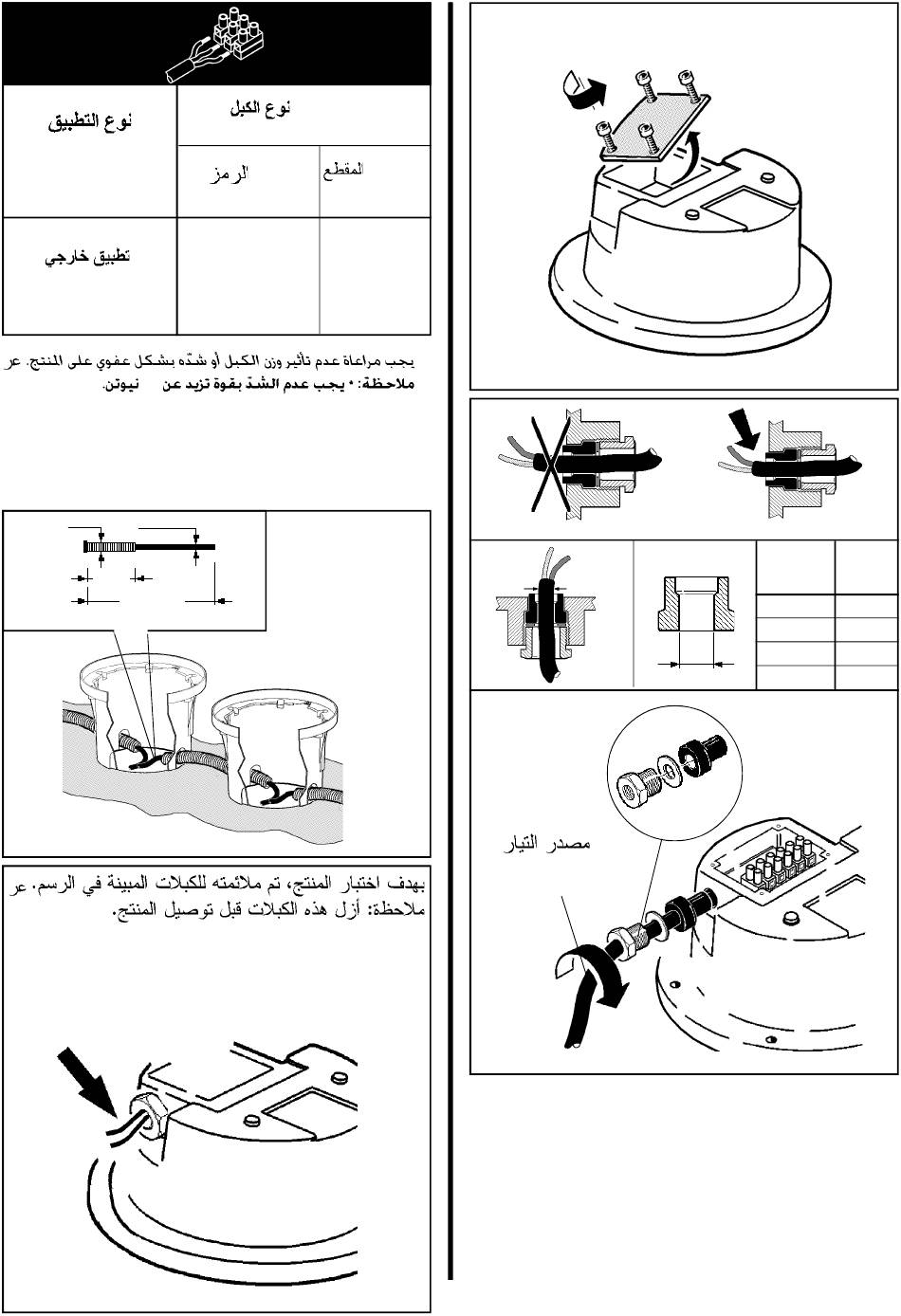

TIPO DI APPLICAZIONE
TYPE OF APPLICATION
TIPO DE APLICACIÓN
ESTERNA
OUTDOOR
EXTERNA
80
I
Evitare che il peso del cavo o sue trazioni accidentali gravino sul prodotto.
N.B.:*Non sottoporre a trazioni superiori agli 80 N.
GB
The cable weighing on the product or being accidentally tugged may cause damage to the
product. Avoid both.
N.B.:*Do not subject to tugs greater than 80 N.
E
Evitar cargar el peso del cable o sus tracciones accidentales sobre el producto.
NOTA:*No someter a tracciones superiores a 80 N.
Ø max = 30mm
Ø max = 16 mm
20
mm
370 ± 10
mm
I
Per esigenze di collaudo, il prodotto é stato munito dei cavi indicati in figura.
N.B.: Asportare tali cavi prima di effettuare il cablaggio del prodotto.
GB
In order to test the product, it was fitted with the cables indicated in the figure .
N.B.: Remove these cables before wiring the product.
E
Debido a exigencias de ensayo, el producto ha sido provisto de los cables indicados en la figura.
NOTA: Extraer dichos cables antes de realizar el cableo del producto.
- TIPO CAV O
TYPE OF CABLE - TIPO CABLE
- SIGLA
Section - Sección
ABBREVIATION - SIGLA
( mm² )
2 x 1,5
2 x 2,5
FG7OR
3 x 1,5
3 x 2,5*
- Sezione
2 x 4*
3 x 4*
FG7 OR
ALIMENTAZIONE
POWER SUPPLY
CEBADOR
2
OK
D
Ø
D
Ø
( mm )
( mm )
8,0 ÷ 10,0
8,5
10,0 ÷ 12,5
11
12,5 ÷ 14,5
13,5
14,5 ÷ 16,0
15,5
