TIPO DE MOTOR ....................................................................... MONOFASICO UNIVERSAL
TIPO DE AISLAMIENTO ............................................................ DOBLE, IP 23
CARCASA .................................................................................. PLASTICO DE ALTA RESISTENCIA
POTENCIA ................................................................................. 2300 Ó 1.600 WAT.
VOLTAJE ................................................................................... 230V Ó 115 V 50/60HZ
(comprobar la placa de características para ver la tensión de funcionamiento)
CONSUMO EN CARGA ............................................................. 10 A (220 V) / 13 A (115 V)
VELOCIDAD SIN CARGA .......................................................... 18.000 RPM
VELOCIDAD CON CARGA ........................................................ 12.000 RPM
PESO .......................................................................................... 4,8 KG
APLICACIÓN ...............................................................................Transmitir el movimiento a un vibrador
TIPO DE CONEXION A SIRGA .................................................. HEXAGONAL 7
TIPO DE CONEXION A TRANSMISION .................................... ROSCA M36X2 IZDA
3
APLICACIÓN:
La transmisión mediante conexión al motor AVMU transmite el movimiento a una excéntrica situada
dentro de la aguja, produciendo así la vibración para el vibrado interno del hormigón.
MODELO
AX 25
AX 38
AX 48
AX 58
MODELO
TAX 1m
TAX 1,5 m
TAX 2 m
TAX 3 m
TAX 4 m
TAX 5 m

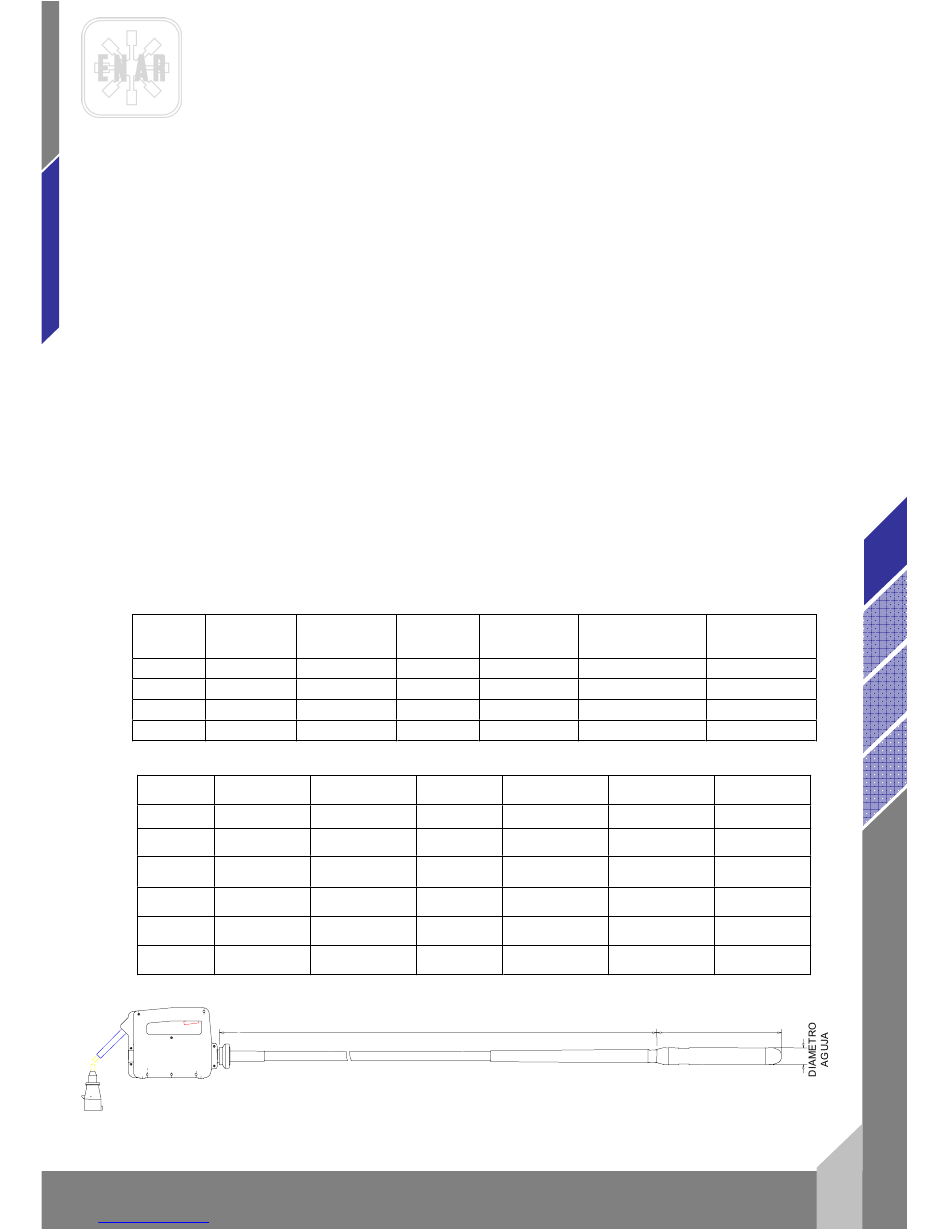

MOTOR AVMU - TRANSMISIONES Y AGUJAS
TAX1m, TAX1-5m, TAX2m, TAX3m, TAX4m, TAX5m - AVMU
Downloaded from www.Manualslib.com
CARACTERÍSTICAS DEL MOTOR ELÉCTRICO
CARACTERÍSTICAS DE AGUJAS Y TRANSMISIONES
CARACTERISTICAS DE LAS AGUJAS
DIÁMETRO LONGITUD
(mm) (mm)
25 300
38 345
48 370
58 410
RELACION DE VIBRACIÓN SEGÚN AGUJA Y TRANSMISIÓN
LONGITUD PESO
(m) (Kg)
1,0 3,0
1,5 3,5
2,0 4,0
3,0 5,0
4,0 6,0
5,0 7,0
manuals search engine
interno a través de una sirga
FUERZA
PESO
CENTRÍFUGA
(Kg)
(Kg)
1, 580 90
1, 900 410
3, 600 550
4, 100 660
AX 25 AX 38
14.250 13.750
14.000 13.500
13.750 13.250
13.500 13.000
13.000 12.500
13.000 12.000
LONGITUD TRANSMISION
AX25, AX38, AX48, AX58
FRECUENCIA RENDIMIENTO
(V.P.M) (m³/h)
14.000 UP TO 10
13.500 UP TO 15
12.500 UP TO 25
12.000 UP TO 35
AX 48 AX 58
12.750 12.250
12.500 12.000
12.250 11.750
12.000 11.500
11.500 11.000
11.000 10.500
LONGITUD AGUJA
VIBRANTE
