A. Les cotes d'usure sont imprimées en gras.
B. Les cotes entre parenthèses sont celles de la pièce neuve.
C. Remplacer le tube dès qu'il atteint le diamètre minimum.
D. Remplacer la tête dès qu'elle atteint la longueur minimum.
8
fr
MOTEUR AVMU - TRANSMISSIONS ET AIGUILLES
AX25, AX38, AX48, AX58
8
TAX1m, TAX1-5m, TAX2m, TAX3m, TAX4m, TAX5m - AVMU
Downloaded from www.Manualslib.com

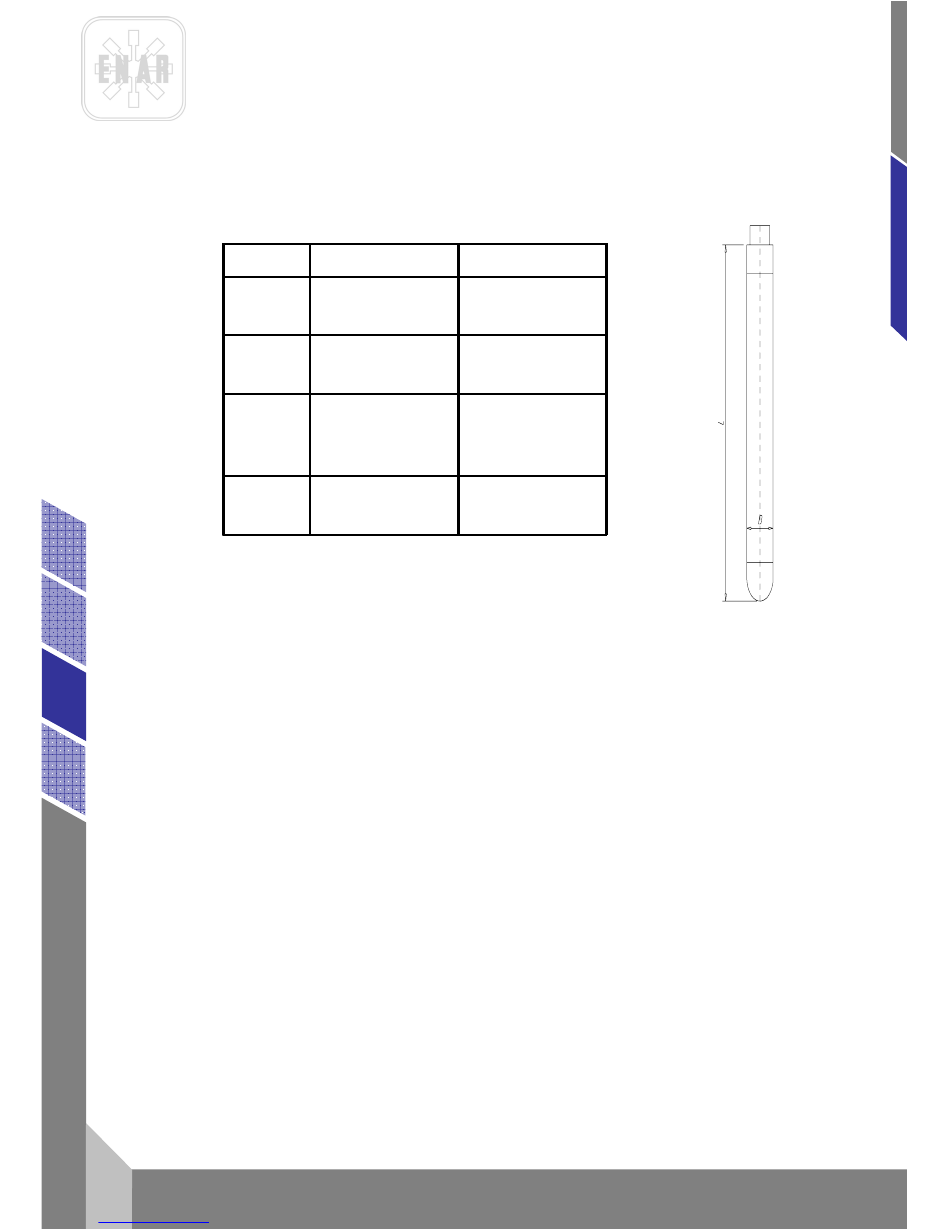

COTES D'USURE POUR LES DIAMETRES ET LONGUEURS DES
AIGUILLES VIBRANTES.
MODÈLE DIAMÈTRE
(mm)
AN 25 23,5 (25)
AN 38 36 (38)
AN 48 45,5 (48)
AN 70 67,5 (70)
AX 25
23,5 (25)
AX 38 36 (38)
AX 48 45,5 (48)
AX 58 55,5 (58)
PNU 25 23,5 (25)
PNU 40 38 (40)
PNU 50 47,5 (50)
PNU 60 56,5 (58)
PNU 80 77,5 (80)
IN 100
97,5 (100)
M3 AF 34,5 (36)
M5 AF 48 (50)
M6 AF 56 (58)
M7 AF
64 (65)
ENTRETIEN PÉRIODIQUE DU MOTEUR
1.-L'entretien des parties électriques devra être réalisée par un personnel qualifié.
2.-Durant l'entretien, s'assurer que l'appareil est déconnecté du réseau.
3.-Il faudra utiliser des pièces de rechange d'origine dans toutes les opérations d'entretien.
4.-Il n'est pas obligatoire de graisser périodiquement les roulements.
5.-Inspecter les charbons du moteur toutes les 100 heures d'utilisation. Remplacer les charbons
lorsque leur longueur utile est est inférieure ou égale à 8mm. Pour effectuer le changement des
charbons:
a) Enlever le bouchon latéral de la carcasse avec un tournevis à tête plate en
l'introduisant entre le bouchon et le carcasse et en faisant levier.
b) Une le bouchon retiré, il faut dévisser la fermeture du charbon, qui est visée
sur le porte charbon. Une fois la fermeture devissée, faire basculer la carcasse
pour faire tomber le charbon. Tapoter la carcasse pour éliminer les impurétés
deposées sur le porte charbon (si posible avec un pistolet à air comprimé).
c) Pour le remontage, effectuer les operations a)et b) dans le sens inverse:
d) Laisser le moteur tourner à vide pendant 10 minutes pour un bon rodage des
charbons.
7.-Nettoyer les bouches de ventilation situées à l'avant et à l'arrière du moteur pour prévenir toute
surchauffe par manque de ventilation.Nettoyer o remplacer élément filtrant situé à l'arrière du
moteur.
8.-Après tout type de travail d'entretien ou de réparation, il faudra remonter correctement tous les
dispositifs de sécurité.
manuals search engine
LONGUEUR
(mm)
325 (330)
351 (356)
424 (429)
510 (518)
310 (315)
330 (335)
355 (360)
360 (365)
215 (220)
290 (295)
295 (300)
295 (300)
340 (345)
425 (430)
345 (350)
370 (375)
425 (430)
395 (400)
- Introduction du nouveau charbon l'axe du porte-charbon.
- Visser la fermeture en préssionnant bien le ressort du charbon.
- Introduire à presión bouchon laterál sur la carcasse.
