Bezeichnung und Funktion der Teile

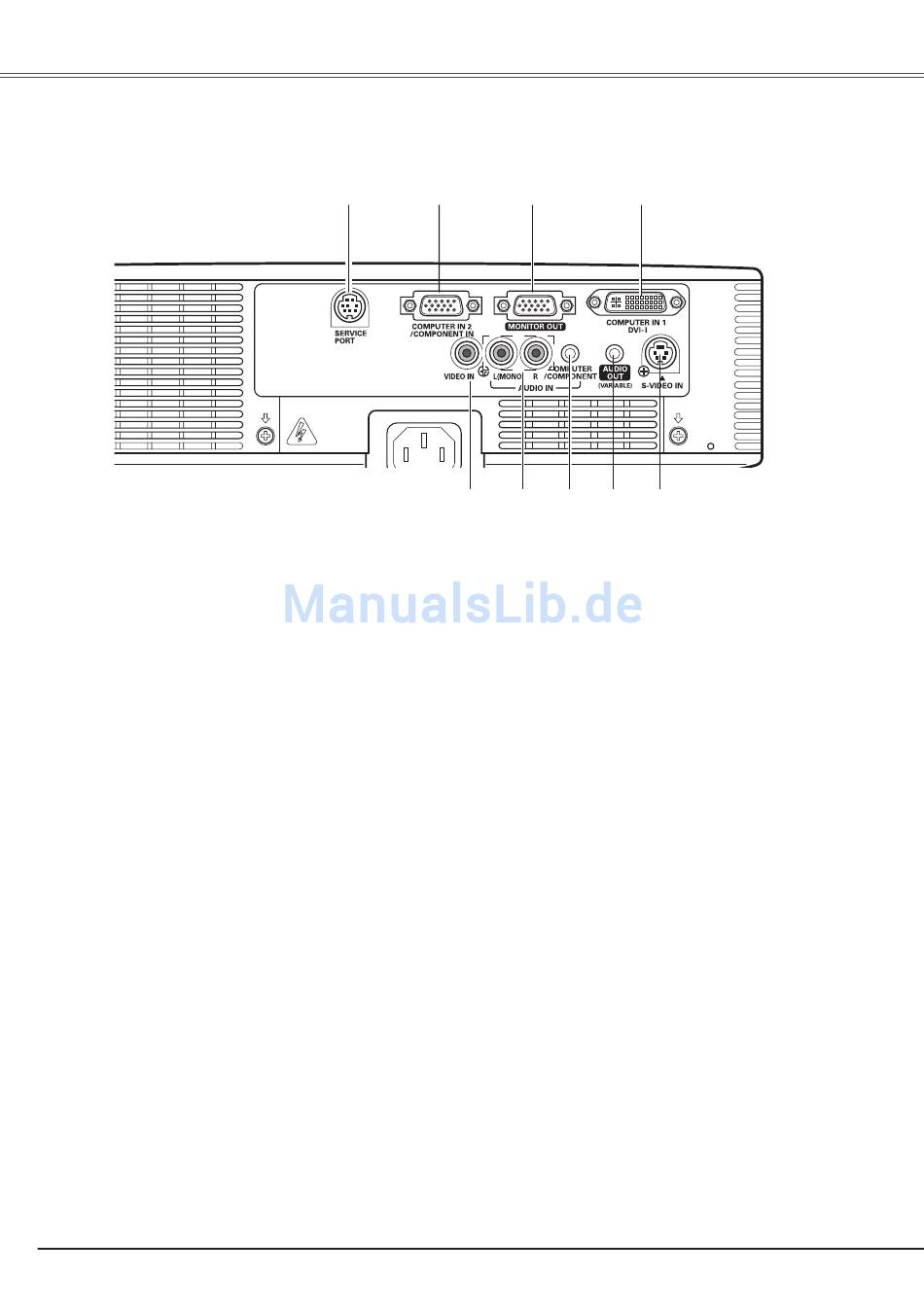

Rückseitige Buchsen
① SERVICE PORTD
Diese Buchse wird für die Wartung des
Projektorsverwendet.
② COMPUTER IN /COMPONENT IN
S c h l i e ß e n S i e a n d i e s e r B u c h s e
e i n C o m p u t e r - o d e r e i n C o m p o n e n t
Videoausgangssignal (bzw.RGB Scart)
an (Seiten 16, 18).Verwenden Sie das
mitgelieferte VGA-Kabel oderein separat
erhältliches Component-VGA-Kabel.
③ MONITOR OUT
An dieser Buchse liegt das analoge RGB-
Signal vonden Buchsen COMPUTER IN 1
und COMPUTERIN 2/COMPONENT IN für
den anderen Monitor an(Seite 16).
④ COMPUTER IN 1 / DVI-I
S c h l i e ß e n S i e a n d i e s e r B u c h s e
einenComputerausgang (digital/analog DVI-I)
an (Seite 16).
⑤ VIDEO IN
Schließen Sie den Composite-Videoausgang
vonVideogeräten an der VIDEO-Buchse an
(Seite 17).
10
①
②
⑤
⑥
⑥ AUDIO IN
Schließen Sie den Audioausgang von ang
eschlossenenVideogeräten an der Buchse
② oder ⑤ an. Bei einemMonosignal (eine
Audiobuchse) muss an der L (MONO)-
Buchse angeschlossen werden (Seite 17).
⑦ COMPUTER/ COMPONENT AUDIO IN
Schließen Sie den Audioausgang (stereo) von
einemComputer oder von angeschlossenen
Videogeräten an ② der ④ Buchse rodery an
(Seiten 16, 18).
⑧ AUDIO OUT(VARIABLE)
Schließen Sie an dieser Buchse einen
externenAudioverstärker an (Seiten 16 -
18).An dieser Buchse liegt der Ton von der
BuchseAUDIO IN (⑥ oder ⑦) an.
⑨ S-VIDEO IN
S c h l i e ß e n S i e d e n S - V I D E O - A u s g a n g
desVideogerätes an dieser Buchse an (Seite
17).
③
④
⑦
⑧
⑨
