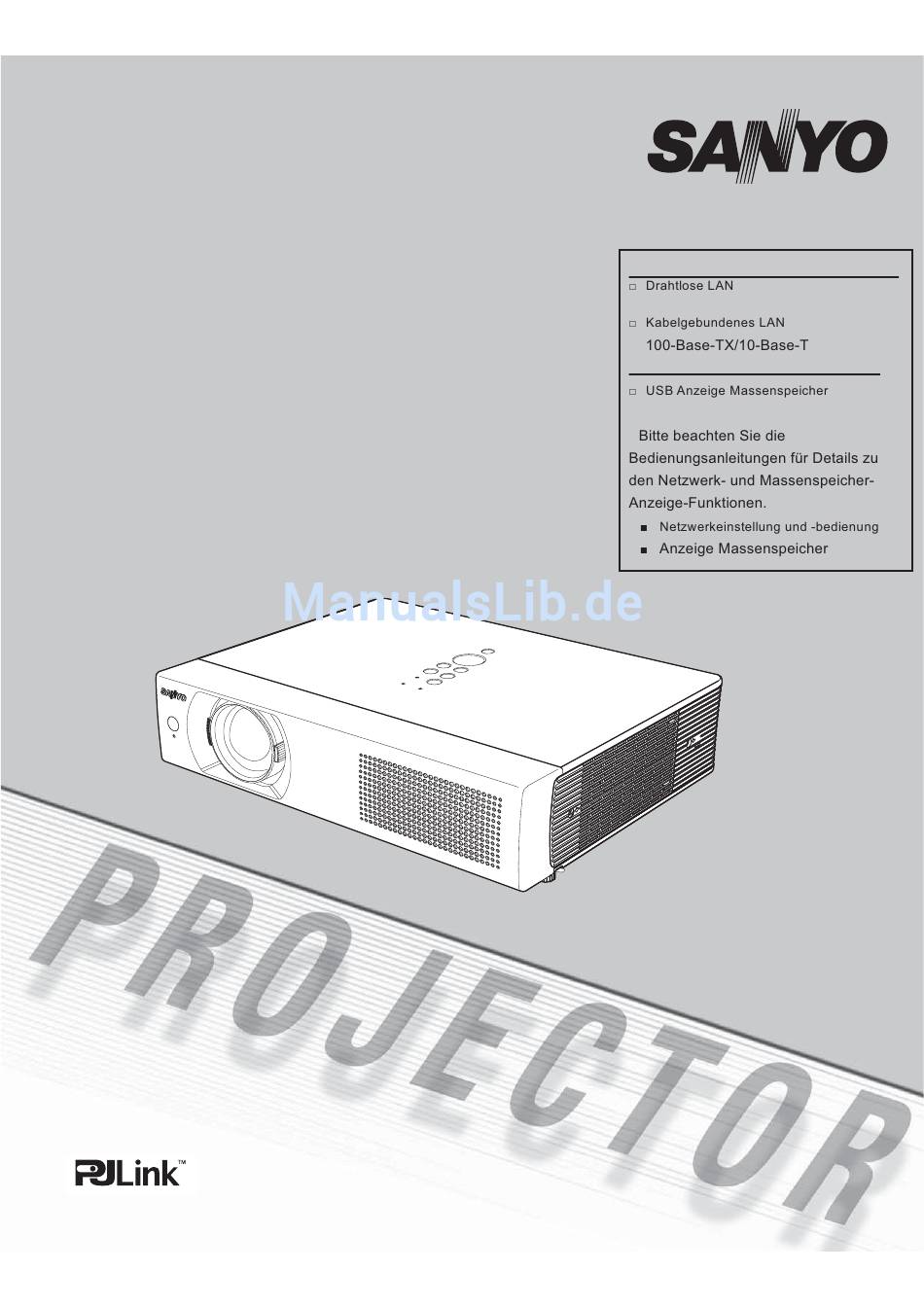

Seite 1 Multimedia- Projektor Mit Netzwerkunterstützung IEEE802.11b/g/n PLC-WXU700A MODELL Anzeige Massenspeicher Bedienungsanleitung...
Seite 2: Besonderheiten Und Design
Besonderheiten und Design Ermöglicht 360 Grad-Projektion Power Management Hinweis:...
Seite 3 Besonderheiten und Design ... . .2 .....3 Projektors ......4 .
Seite 4 20cm 50cm...
Seite 7 140º Unterseite Vorderseite 50º 50º Unterseite Vorderseite nach unten nach unten 90º 40º 40º 180 º 0º...
Seite 8 Masse (Erde) ....... .
Seite 9: Vorderseite
Vorderseite ① ② ③ ④ Projektionslinse ⑤ ⑥ ⑧ ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑦ ⑧ Rückseite ⑨ ⑨ ⑩ Lautsprecher ⑪ ⑫ Buchsen und Anschlüsse ⑬ ⑭ ⑮ ⑩ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰...
Seite 10 ⑤ ⑥ ① ② ③ ④ ⑦ ⑬ ⑫ ⑪ ⑩ ⑨ ⑧ ① ⑧ ⑨ ② ⑩ ⑪ ⑫ ③ ⑪ ④ ⑤ ⑥ ④ ⑫ ⑨ ⑬ ⑤ ⑬ ⑥ ⑦...
Seite 11 ⑩ ⑥ ⑨ ⑤ ④ ⑧ ⑦ ③ ② ① ① ⑤ POWER-Anzeige ② ⑥ ⑦ ③ ⑧ ④ ⑨ Horizontal Vertikal ⑩ LAMP REPLACE-Anzeige...
Seite 12 ⑤ ⑥ ① ⑦ ⑧ ③ ⑤ ④ ② ⑨ ⑩ ⑥ ⑦ ⑪ ⑧ ⑫ ⑨ ⑬ ⑩ ⑭ PAGE ⑮ ⑯ ⑪ ⑰ ⑫ ⑬ ⑭ ⑱ ⑲ ⑮ ⑳ ⑲ ⑳ ⑯ ⑱ ⑰ ① ② ③ Horizontal Vertikal ④...
Seite 13 Code 1 Code 1 Code 2 Code 3 Code 4 Code 5 Code 6 Code 7 Code 8 Hinweis:...
Seite 14 Pointer Hinweis:...
Seite 15 PAGE...
Seite 16: Positionieren Des Projektors
Positionieren des Projektors Hinweis: 12 1m A : B = 49 : 1 (Zoll, Diagonale) 7,7m 300"(tele ) 300"(Breitbild) 5,1m Max. Zoom Min. Zoom 3,8m 200" 2,5m 150" 1,0m 100" 40" (Mitte) Bildgröße(BxH)mm 40” 100” 150” 200” 300” Bildseitenverhältnis 862 x 538 2154 x 1346 3231 x 2019 4308 x 2692...
Seite 17 Anschluss an einen Computer Hinweis: Hinweis:...
Seite 18 Hinweis:...
Seite 19 Hinweis:...
Seite 20 Hinweis: Projektorseite...
Seite 21: Einschalten Des Projektors
Grundlegende Bedienung Einschalten des Projektors Eingestellte Eingangsquelle und Lampenkontrolle Video Hinweis: VIDEO S-VIDEO Hinweis: Countdown aus Ein 2...
Seite 22 Hinweis: Code CODE...
Seite 23 Grundlegende Bedienung Ausschalten des Projektors Hinweis:...
Seite 24 Grundlegende Bedienung Bedienung des Bildschirmmenü Bildschirmmenü oder...
Seite 25 Grundlegende Bedienung Menüleiste ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ① Eingang Computer 1 Computer 2 Video Netzwerk ② PC-Anpassung Horizontal Vertikal Clamp ③ Bildauswahl Natürlich Bild 1 - 4 Bild 1 - 4 ④ Helligkeit Gamma Helligkeit Gamma Rauschunterdrückung ⑤...
Seite 26 Grundlegende Bedienung Hinweis: Horizontal- Vertikalposition...
Seite 27: Direkteinstellung
Grundlegende Bedienung Direkteinstellung Menüeinstellung Ein/Aus Hinweis: B in B...
Seite 28 Grundlegende Bedienung LAMP- Eingang Lampenstatus Automatische Hinweis: Auto ..Hoch ..Normal ..Eco .... B in Modus...
Seite 29 Grundlegende Bedienung Benutzer • • • • • 02:02 00:00 Hinweis:...
Seite 30: Computereingang
Computereingang Direkteinstellung Computer 1. Computer 1 Computer 1 ＊ Computer 2 ＊ Computer 2 Video Menü Eingang Netzwerk ＊ Computer 2 Menüeinstellung Eingang Computer 1 Computer 1 Computer Hinweis: Ein 1 Ein 2...
Seite 31 Computereingang Direkteinstellung Computer 2 . Computer 1 Computer 1 ＊ Computer 2 ＊ Computer 2 Video Netzwerk ＊ Computer 2 Menüeinstellung Menü Eingang Eingang Computer Computer 2 Hinweis: Ein 1...
Seite 32 Computereingang Auto Auto ----- Modus 1 Modus 1-5 *Modus 1 Eingang...
Seite 33: Auto Pc-Anpassung
Computereingang Auto PC-Anpassung Horizontal Vertikal Clamp Menüeinstellung Menü PC-Anpassung Auto PC-Anpassung PC-Anpassung Auto PC- Anpassung Auto PC-Anpassung Bitte warten... Hinweis: Horizontal Vertikalposition 1080i...
Seite 34 Computereingang Manuelle PC-Einstellung Menü PC-Anpassung PC-Anpassung Horizontal Vertikal Clamp...
Seite 35 Computereingang Reset Reset Lösch-Modus Lösch-Modus Lösch-Modus Horizontal Vertikal Hinweis: • 1080i PC-Anpassung...
Seite 36 Computereingang Wahl des Bildmodus Direkteinstellung Natürlich Bild 1 Bild 2 Bild Bild 4. Natürlich Menüeinstellung Bildauswahl Bild 1 Bild 2 Bild 3 Bild 4 Natürlich Menü Bildauswahl...
Seite 37 Computereingang Bildeinstellung Helligkeit Hinweis: Grün Blau Gamma Benutzer Reset Reset...
Seite 38 Computereingang Normal Original Voll Hinweis: Normal 480i 575i 480p 575p Original Voll...
Seite 39 Computereingang H&V...... Ve r t ....Hinweis: Normal Reset ....Reset Hinweis: 480i 575i 480p 575p Original Voll Voll Origina...
Seite 40 Videoeingang Direkteinstellung Computer 1 Video Computer 2 * Video Video Netzwerk * Computer 2 Menüeinstellung Menü Eingang Eingang Video Video Video. Video Hinweis: • Netzwerk Ein 1 Ein 2...
Seite 41 Videoeingang Direkteinstellung Computer 1 Computer 1 Computer 2 Computer 1 Video Computer 2 * Computer 2 Netzwerk Menü Eingang Menüeinstellung Eingang Computer Computer 1 Component Component Component Hinweis: • Netzwerk Ein 1 Ein 2...
Seite 42 Videoeingang Eingang Video Auto PAL-M PAL-N PAL-M PAL-N Component Auto 480i 575i 480p 575p 720p 1035i 1080i Hinweis:...
Seite 43 Videoeingang Wahl des Bildmodus Direkteinstellung Bild 1 Bild 2 Bild 3 Bild 4. Menüeinstellung Bild 1 Bildauswahl Bild 2 Bild 3 Bild 4 Menü Bildauswahl...
Seite 44 Videoeingang Bildeinstellung Helligkeit Hinweis: Grün Blau Benutzer PAL-M PAL-N...
Seite 45 Videoeingang Gamma Rauschunterdrückung Aus..L1 ..L2 ..Aus..L1 ..L2 ..Reset Reset Hinweis: 480p 575p 720p 1035i 1080i Rauschunterdrückung...
Seite 46 Videoeingang Normal Voll H&V..... Vert..Hinweis: Normal • Reset....720p Reset 1035i 1080i...
Seite 47 Einstellungen Einstellungen Menü Einstellungen Einstellungen Englisch Deutsch Portugiesisch Polnisch Ungarisch Russisch Chinesisch Menü Position Menü Position ..
Seite 48: Einstellungen
Einstellungen Eingangssuche Aus ..Ein 1 ..Ein 2 ..Auto PC-Anpassung Ein..Aus ..Auto ..Hinweis: • Manuell. . . Deckenpro. Aus ..Hinweis: Eingangssuche Ein 1...
Seite 49 Einstellungen Reset..Hintergrund Blau . . . Benutzer Anzeige Ein ......Countdown aus..Aus......Bitte warten...
Seite 50 Einstellungen Logoauswahl Logoauswahl Hinweis: Logoauswahl Code Wechsel Logoauswahl Benutzer . Voreinstellung Aus..
Seite 51 Einstellungen Benutzer Hinweis: Benutzer Voreinstellung Aus..Ein ...
Seite 52 Einstellungen...
Seite 53 Einstellungen Deckenpro. Deckenpro. Rückpro. Rückpro. Bild Normal: Erhöht: Erhöht Computer 2: Computer 2 Computer 2 Normal Erhöht Anschluss Computer 2 Monitorausgang Computer 2 Computer Video...
Seite 54 Einstellungen Pointer Pointer mittel klein Punkt Netzwerk... Eco .... Hinweis: Netzwerk. Netzwerk...
Seite 55 Einstellungen Bild in Bild Bild in Bild B in B Modus..B in B Mittel Position Bild 2. Position Bild 2 Position Bild 2. Position Bild 2 Hinweis: B in B Hinweis: • Position Bild 2 B in B.
Seite 56 Einstellungen Kein Signal Ausschalten ..Aus......... Hinweis:...
Seite 57 Einstellungen Hinweis: Untertitel Untertitel Aus CC1 CC2 CC3 Hinweis: • Auto Auto • Aus CC1 CC2 CC3...
Seite 58 Einstellungen Lampenkontrolle ........Hinweis: Code 1 Code 8 Code 1 Code 2 Code 8 Code 7 Code 7 Umschalten des Codes am Projektor Hinweis:...
Seite 59 Einstellungen ....Aus..Ein 1 ..Ein 2..
Seite 60 Einstellungen Code Aus Ein Ein 2 NEHMEN.
Seite 61 Einstellungen L1 ..L2 ..140º 50º 50º Ein 1 90 º 40º 40º 180 º 0º Ein 2 Ein 3..Ein 3 Hinweis: Ein 1 Ein 2 Ein 3 Ein 1 Ein 2 Ein 3 Hinweis: Hinweis:...
Seite 62 Einstellungen Reset Hinweis: Hinweis: Hinweis: Benutzerlogo...
Seite 63 Direkteinstellung Menüeinstellung Eingang - - - - - - - - - - Lampenstatus Aus Ein 1 Ein 2...
Seite 64: Wartung Und Reinigung
Wartung und Reinigung Der Projektor wird ausgeschaltet und die Hinweis: Der Projektor wird ausgeschaltet und die...
Seite 65 Wartung und Reinigung Einstellungen Reset...
Seite 66 Wartung und Reinigung...
Seite 67: Lampe Wechseln
Wartung und Reinigung Lampe wechseln LAMP REPLACE- Anzeige WARNUNG: BEVOR Hinweis:...
Seite 68 Wartung und Reinigung Einstellungen Reset Reset Lampenzähluhr? Hinweis:...
Seite 69: Anhang
Anhang Countdown aus Benutzer der Voreinstellung. Eingangssignal schaltet Wenn der Projektor eingeschaltet Lampenmodus. Lampenmodus erscheint. Das Bild ist nicht hell genug. Helligkeit Bildmodus...
Seite 70 Anhang 1080i erhalten. nicht. sehen. Manuell Projektor geneigt ist.
Seite 71 Anhang 1234 niert nicht niert nicht. ert nicht.
Seite 72 Anhang WARNUNG:...
Seite 73 Anhang Menüstruktur Eingang Computereingang Bildauswahl - - - - PC-Anpassung...
Seite 74 Anhang Einstellung Einstellung Bildauswahl...
Seite 75 Anhang Anzeigen und Projektorstatus Anzeigen Projektorzustand...
Seite 76 Anhang Spezifikation kompatibler Computer Grundsätzlich nimmt dieser Projektor alle Signale von Computern an, die Signale mit den untenstehenden V- und H-Frequenzen und einer Taktrate von unter 140 MHz-Taktrate für analoge Signale bzw. von unter 110 MHz Taktrate für digitale Signale ausgeben. Wenn diese Modi ausgewählt werden, kann die PC-Anpassung des Projektors unter Umständen eingeschränkt sein.
Seite 77 Anhang Wenn das Eingangssignal von einem digitalen HDMI-Anschluss gespeist wird, dann entnehmen Sie weitere Angaben der untenstehenden Tabelle. H-Freq. V-Freq. H-Freq. V-Freq. BILDSCHIRMANZEIGE BILDSCHIRMANZEIGE AUFLÖSUNG AUFLÖSUNG (kHz) (Hz) (kHz) (Hz) D-480p 640 x 480 31,47 59,88 D-SXGA1 1280 x 1024 63,98 60,02 D-480p...
Seite 78 Anhang Bild in Bild-Liste Hinweis: ...
Seite 79 Anhang Mechanische Daten Audio Netzanschluss...
Seite 80 Anhang...
Seite 81 Anhang...
Seite 82 Anhang /----- ----- /----- TMDS Daten 2+ Eingang Masse (TMDS Takt) 1 3 5 7 9 11 13 15 17 19 Masse (TMDS Data 2) TMDS Takt- Eingang TMDS Daten 2- Eingang ----- TMDS Daten 1+ Eingang ----- Masse (TMDS Daten 1) TMDS Daten 1- Eingang TMDS Daten 0+ Eingang Masse (DDC/CEC)
Seite 83 Anhang...
Seite 84 Anhang 334,2 80,5 129,0 132,0 129,0 112,5...
Seite 86: Netzwerkinstallation Und Betrieb Für Windows
Bedienungsanleitung Netzwerkinstallation und Betrieb für Windows Kabelverbindung und kabellose Verbindung Projektoreinstellung und Betrieb Network Capture Network Viewer Moderatorfunktion Diese Bedienungsanleitung beschreibt den Netzwerkbetrieb. Lesen Sie bitte diese Bedienungsanleitung für den Betrieb des Netzwerks sorgfältig. Lesen Sie jedoch zuerst die Bedienungsanleitung des Projektors, damit Sie die Grundbedienung des Projektors und die Sicherheitshinweise richtig verstehen.
Seite 87 - Lassen Sie sich von Ihrem Händler oder von einem erfahrenen Radio/Fernsehfachmann beraten. Modell : 1AV4U19B25500 Handelsbezeichnung : Sanyo Verantwortliche Stelle : SANYO NORTH AMERICA CORPORATION Addresse : 21605 Plummer Street, Chatsworth, California 91311 Telefon-Nr. : (818)998-7322 Dieses Gerät erfüllt die FCC-Bestimmungen, Teil 15 sowie RSS-Gen der IC-Bestimmungen.
Seite 88 [German] einschlägigen Bestimmungen der Richtlinie 1999/5/EG befindet. K äeso l ev aga k innit ab SANYO S al es & Marke ting Euro p e G mb H sea dm e WL AN M o dul e Eesti (1AV4U19B25500) vastavust direktiivi 1999/5/EÜ põhinõuetele ja nimetatud direktiivist tulenevatele [Estonian] teistele asjakohastele sätetele.
Seite 89: Sicherheitshinweise
Unfälle verursacht werden. VORSICHTSHINWEIS FÜR DIE NETZWERKFUNKTION SANYO Electric Co., Ltd. übernimmt keinerlei Haftung für den Verlust oder die Beschädigung von Daten im Computer oder am Computer selbst, die durch Benutzung des Projektors verursacht werden könnten. Es wird empfohlen von wertvollen Daten eine Sicherungskopie anzulegen.
Seite 90: Inhaltsverzeichnis
Inhaltsverzeichnis Übereinstimmungsnachweise ........................2 Sicherheitshinweise ............................4 Inhaltsverzeichnis .............................5 Betriebsvoraussetzungen und Konfiguration ..................8 Systemanforderungen des Computers ....................8 Netzwerkspezifikationen des Projektors....................9 Nützliche Hinweise zu den Netzwerkfunktionen..................10 So projizieren Sie das Bild vom Computerbildschirm über das Netz.........10 So können Sie den Projektor mit Hilfe eines PCs über das Netzwerk einrichten und steuern..............................10 So können Sie alle Netzwerkfunktionen nutzen................10 1.
Seite 91 Netzwerkinformation...........................42 Werkseinstellung kabellos..........................42 WIRELESS-Anzeige ............................43 Wireless LAN-Voreinstellungen ........................44 6. Grundeinstellungen und Bedienung ......45 Starten des Browsers............................46 Nutzung der Einstellseite..........................48 Erste Einstellungen ............................50 Netzwerkkonfiguration ..........................53 Konfiguration der Wireless LAN- und der Sicherheitseinstellungen...........55 E-Mail-Einstellung............................57 SNMP-Einstellung............................61 7. Projektorsteuerung .............65 Kontrolle des Einschaltzustands und Projektorstatus..............66 Steuerung.................................68 PC-Anpassung ..............................72 Einstellung des Projektors ..........................73...
Seite 92 9. Network Viewer-Funktionen........113 Erstellen der Daten [Network Viewer 5]....................114 Erstellen einer Programmdatei [Program Editor]................119 Verwendung der Network Viewer-Funktion..................124 Verwendung des Projektors als FTP-Server..................130 10. NetzwerkProjektor [Windows Vista]......133 Verwendung von “Connect to a Network Projector“................134 11. Anhang ................137 Verwendung von Telnet ..........................138 Einstellung des Web-Browsers........................140 Firewall-Einstellung für Mac OS X v10.4 ....................145 Fehlersuche..............................146...
Seite 93: Betriebsvoraussetzungen Und Konfiguration
Betriebsvoraussetzungen und Konfiguration Systemanforderungen des Computers Für die Netzwerksteuerung des Projektors muss der Computer den folgenden Anforderungen genügen. Microsoft Windows 2000 oder Betriebssystem Microsoft Windows XP oder Microsoft Windows Vista (32-Bit-Version) Pentium 3; 1 GHz oder höher (empfohlen mehr als 2 GH) für Windows 2000 oder Windows XP Pentium 4;...
Seite 94: Netzwerkspezifikationen Des Projektors
Netzwerkspezifikationen des Projektors LAN-Buchse Datenübertragungsgeschwindigkeit 100Base-TX (100 Mbps)/10Base-T (10 Mbps) Protokoll TCP/IP Wireless LAN Schnittstelle IEEE802.11b/g, IEEE802.11n(Entwurf 2,0) AdHoc, Kommunikationsmodus Infrastrukture 1/2/5.5/11 Mbps (IEEE802.11b) Datenübertragungsgeschwindigkeit 6/9/12/18/24/36/48/54 Mbps (IEEE802.11g) Max. Geschwindigkeit 150Mbps (IEEE802.11n) Wireless-Frequenz (Kanal) 2412 MHz-2462 MHz (CH1-CH11) IEEE802.11g OFDM 54/48Mbps 64QAM, 36/24Mbps 16QAM, 18/12Mbps QPSK, 9/6Mbps BPSK Modulation...
Seite 95: Nützliche Hinweise Zu Den Netzwerkfunktionen
Nützliche Hinweise zu den Netzwerkfunktionen In diesem Handbuch werden die Arbeitsschritte im Menü des Netzwerk-Projektors beschrieben sowie die mitgelieferte Anwendersoftware für Windows-Nutzer. Bitte schlagen Sie in diesem Handbuch die entsprechenden Passagen nach. So projizieren Sie das Bild vom Computerbildschirm über das Netz. Um das Bild vom Computerbildschirm über das Netzwerk zu projizieren, müssen Sie im Projektor eine Netzwerkeinstellung vornehmen und den Projektor mit dem Netzwerk verbinden.
Seite 96: Lan-Funktionen
Kapitel 1. LAN-Funktionen In diesem Kapitel werden die Besonderheiten, die Betriebsweise und Verbindungsprozeduren des LANs beschrieben.
Seite 97: Lan-Funktionen Und Besonderheiten
Kapitel 1 LAN-Funktionen LAN-Funktionen und Besonderheiten Dieses Gerät ist mit LAN-Netzwerkfunktionalität ausgerüstet. Mit Hilfe von spezieller Software lassen sich Bilder des Computers mit dem Projektor über ein Netzwerk projizieren. Mit der Software lassen sich die wiederzugebenden Bilder bearbeiten. Diese Software verfügt über folgende Funktionen und der Projektor lässt sich in verschiedenen Netzwerkumgebungen betreiben, um vielfältigen Anforderungen gerecht zu werden.
Seite 98: Anschlussbeispiel
Anschlussbeispiel Anschlussbeispiel In der nachstehenden Abbildung ist ein Beispiel einer Wiedergabe über ein LAN gezeigt. Das Bild des Computers (1) (Wired LAN), bzw. Computer (2) (Wireless LAN) kann über die angesteuerten Projektoren wiedergegeben werden. Computer (2) Computer (1) Zugriffspunkt...
Seite 99: Lan-Anschlussart
Kapitel 1 LAN-Funktionen LAN-Anschlussart Die Anschlussart ist je nach der LAN- und Computerumgebung verschieden. Führen Sie den richtigen Anschluss für die entsprechenden Umfelder aus. Wireless LAN, Infrastructure-Modus Kommunikation über einen Zugriffspunkt zwischen Wired LAN-Gerätn und Wireless LAN-Geräten. Oder Kommunikation über einen Zugriffspunkt zwischen verschiedenen Wireless LAN-Geräten. Wireless LAN-Geräte verwenden einen Zugriffspunkt für die Kommunikation in den SSID/ESSID-Modi.
Seite 100 LAN-Anschlussart Wired LAN Kommunikationsmodus Kommunikation über ein LAN. Computer (1) Computer (2) Computer (3) Bedienung der Computermaus mit der Fernbedienung. Falls die Projektorfernbedienung über eine Mausfunktion verfügt, lässt sich der Computer mit der Projektorfernbedienung bedienen. Richten Sie die Fernbedienung beim Bedienen gegen den Projektor.
Seite 101 Kapitel 1 LAN-Funktionen...
Seite 102: Einstellungen
Kapitel 2. Einstellungen In diesem Kapitel werden die Installation der Software Network Capture 5 und die Netzwerkeinstellung beschrieben.
Seite 103 Kapitel 2 Einstellungen Führen Sie für den Netzwerkbetrieb des Projektors die folgenden Schritte aus. Installieren Sie die Software im Computer. Schritt 1 Installieren Sie die Software auf der CD-ROM in jedem zu bedienenden Computer. Lesen Sie für die Installation die folgenden Seiten dieses Kapitels. Wählen Sie Wired LAN oder Wireless LAN, führen Sie den Anschluss am LAN aus und nehmen Sie die Schritt 2...
Seite 104: Installation Der Software
Installation der Software Installation der Software Für die Verwendung der Network Capture-Funktion muss die Software im Computer installiert werden. Installieren Sie die Software wie folgt. Hinweis: Für die Installation der Software in einem Computer mit Windows 2000, Windows XP oder Windows Vista müssen Sie sich als Administrator anmelden. Vor dem Installieren müssen alle anderen Programme geschlossen werden, weil sonst eine richtige Installation nicht möglich ist.
Seite 105 Kapitel 2 Einstellungen Wenn “License Agreement” erscheint, lesen Sie den Inhalt sorgfältig und klicken Sie auf die Schaltfläche Yes, um den Lizenzbestimmungen zuzustimmen und die Installation fortzusetzen. Während der Installation kann das folgende Fenster erscheinen, klicken Sie in diesem Fall die Schaltfläche Continue Anyway an.
Seite 106: Softwareinstallation
Installation der Software Softwareinstallation In Ihrem Computer werden die folgenden drei Programme installiert. Network Capture 5: Erfassen des Bilds und des Tons des Computers und Weiterleitung zum Projektor über das Netzwerk. Network Viewer 5 (File Converter 1): Umwandlung in das Format JPEG* der Projektor kann JPEG-, Bitmap- und PowerPoint-Dateien wiedergeben.
Seite 107: Installation Von File Converter
Kapitel 2 Einstellungen Installation von File Converter 2 Legen Sie die CD-ROM mit Network Viewer und Capture 5 in das CD-ROM-Laufwerk Ihres SetupDrv. Computers. Klicken Sie das Symbol im Ordner “Driver” auf der CD-ROM doppelt an. Wählen Sie “[English [United States]” vom Pulldownmenü...
Seite 108 Kapitel 3. Bezeichnung und Funktionen des Bedienungsbildschirms In diesem Kapitel werden die Funktionen der einzelnen Bedienungselemente auf dem Bildschirm beschrieben.
Seite 109: Bezeichnung Und Funktionen Des Bedienungsbildschirms
Kapitel 3 Bezeichnung und Funktionen des Bedienungsbildschirms Bereitschaftsanzeige für Netzwerkzugriff Schalten Sie den Projektor ein und wählen Sie entweder “LAN” oder “WLAN” im Eingangsmenü des Projektors. Auf dem Bildschirm erscheint die Anzeige “Bitte warten... ” . Nach kurzer Zeit erscheint die Bereitschaftsanzeige für die Netzwerkverbindung, wie nachstehend gezeigt.
Seite 110: Network Capture 5
Network Capture 5 Network Capture 5 Dieses Programm ist für die Projektion von Computerbildern über ein Netzwerk. Wählen Sie vom Startmenü “All Programs” --> “Network Viewer & Capture 5” --> “Network Capture 5”, so dass der folgende Bildschirm erscheint. Das Programm wird gestartet. “Network Capture 5“, then following screen will appear.
Seite 111: Verwendung Mehrerer Netzwerkadapter
Kapitel 3 Bezeichnung und Funktionen des Bedienungsbildschirms Schaltfläche Start communication Für den Kommunikationsmodus, danach erscheint das “Capture Edit”-Fenster. Der gewählte Projektor zeigt das “Capture Edit”-Fenster. Schaltfläche Play Movie files Das Fenster “Play Movie Files“ öffnet sich. Schaltfläche Start real time Erfassen (projizieren) des Computerbildschirms in Echtzeit.
Seite 112: Wired Lan-Konfiguration
Kapitel 4. Wired LAN-Konfiguration In diesem Kapitel werden die Vorbereitungen für die Wired LAN-Einstellungen mit Projektoren und das Einstellen der LAN-Umgebung beschrieben.
Seite 113: Anschluss An Ein Lan
Kapitel 4 Wired LAN-Konfiguration Das Vorgehen und die Einstellungen sind je nach Ort der LAN-Installation verschieden. Wenden Sie sich für das richtige Einstellen des LANs an Ihren Systemadministrator. Anschluss an ein LAN Schließen Sie das LAN-Kabel an der LAN-Buchse des Projektors an. Zugriffsanzeige (Orange) LAN-Buchse Wenn der Projektor mit...
Seite 114 Netzwerkeinstellungen 4. Wählen Sie “Netzwerkeinstellung“ im Menü Netzwerk und drücken Sie die SELECT-Taste. Darauf erscheint der LAN-Einstellungsbildschirm, und die ausgewählten LAN-Einstellungen werden angezeigt. Stellen Sie die einzelnen Punkte ein. Wenden Sie sich für Einzelheiten zu den Einstellungen an Ihren Systemadministrator. Mit den Zeigertasten können Sie von einem Menü-Punkt zum anderen wechseln und über die Schaltfläche SELECT auswählen.
Seite 115: Überprüfung Des Anschlusses
Kapitel 4 Wired LAN-Konfiguration Überprüfung des Anschlusses Überprüfen Sie, ob der Projektor richtig am LAN angeschlossen ist. 1. Aktivieren Sie “Network Capture 5”, das Programm, das auf dem im LAN eingebundenen Computer installiert ist. 2. Falls nach der Anzeige von “Searching projector” die Projektorbezeichnung* in der Netzwerk- Projektorliste erscheint, sind die Netzwerkeinstellungen richtig ausgeführt.
Seite 116 Überprüfung des Anschlusses Falls der Projektor nicht im gleichen LAN-Bereich installiert ist und der LAN-Bereich des Computers vom LAN- Bereich des Projektors durch einen Router getrennt wird, kann der Projektor weder gefunden noch angezeigt werden. In diesem Fall muss der Projektor direkt mit der IP-Adresse gesucht werden. 1.
Seite 117: Netzwerk-Pin-Code
Kapitel 4 Wired LAN-Konfiguration Netzwerk-PIN-Code Mit dem Netzwerk-PIN-Code kann der Zugriff über das Netzwerk auf den Projektor eingeschränkt werden. Nach dem Einstellen des Netzwerk-PIN-Codes muss der Code für die Projektorbedienung über das Netzwerk eingegeben werden. 1. Wählen Sie “Netzwerk-PIN-Code” aus dem Menü Netzwerk und drücken Sie die SELECT-Taste. Der Bildschirm Netzwerk-PIN-Code wird angezeigt.
Seite 118: Lan-Kabelgebunden - Werkseinstellung
Wired LAN-Voreinstellungen LAN-Kabelgebunden - Werkseinstellung Wählen Sie im Projektormenü “Standardnetzwerkeinstellungen” und drücken Sie die SELECT-Taste. Damit werden alle Wired LAN-Einstellungen auf die Voreinstellungen bei der Auslieferung zurückgesetzt. Für Einzelheiten wird auf “Wired LAN-Voreinstellungen” (Seite 34) verwiesen.
Seite 119: Wired Lan-Voreinstellungen
Kapitel 4 Wired LAN-Konfiguration Wired LAN-Voreinstellungen Gewähltes LAN Parameter LAN 1 LAN 2 LAN 3 IP CONFIGURATION MANUAL MANUAL DHCP (IP-KONFIGURATION) (MANUELL) (MANUELL) IP ADDRESS 169.254.100.100 192.168.100.100 192.168.100.100 (IP ADRESSE) SUBNET MASK 255.255.0.0 255.255.255.0 255.255.255.0 (SUBNETZMASKE) GATEWAY ADDRESS 255.255.255.255 255.255.255.255 255.255.255.255 (GATEWAY-ADRESSE) DNS ADDRESS...
Seite 120: Wireless Lan-Konfiguration
Kapitel 5. Wireless LAN-Konfiguration In diesem Kapitel werden die Vorbereitungen für die Wireless LAN-Einstellungen mit Projektoren und das Einstellen der LAN-Umgebung beschrieben. Der Projektor ist mit einem Wireless LAN-Modul ausgerüstet. Das Vorgehen und die Einstellungen sind je nach Ort der LAN-Installation verschieden. Wenden Sie sich für die Installation und das richtige Einstellen des LANs an Ihren Systemadministrator.
Seite 121: Netzwerkeinstellungen
Kapitel 5 Wireless LAN-Konfiguration Netzwerkeinstellungen Der Projektor ist mit einem Wireless LAN-Adapter ausgerüstet. Stellen Sie das Wireless LAN-Netzwerk mit Hilfe des Projektormenüs ein. Detaillierte Netzwerkeinstellungen werden mit dem Browser vorgenommen. Siehe “6. Grundeinstellung und Bedienung” “Netzwerkkonfiguration” (Seite 53). Führen Sie zuerst die in diesem Kapitel beschriebenen Einstellungen durch, bevor Sie die Einstellungen in “6.
Seite 122 Netzwerkeinstellungen 5. Wählen Sie nach Abschluss der Einstellungen Bestätigen und drücken Sie die SELECT-Taste. Damit ist die Einstellung abgeschlossen. Wählen Sie zum Aufheben der vorgenommenen Einstellungen Abbrechen und drücken Sie die SELECT-Taste. Die Einstellungen lassen sich mit “4. Wired LAN-Konfiguration” “Überprüfung des Anschlusses”...
Seite 123: Konfiguration Der Sicherheit Mit Dem Projektor
Kapitel 5 Wireless LAN-Konfiguration Konfiguration der Sicherheit mit dem Projektor Stellen Sie die Sicherheit wie folgt mit dem Projektor ein. Konfigurieren Sie das Netzwerk wie in “5. Wireless LAN-Konfiguration” (Seiten 35 - 44) beschrieben, wählen Sie im LAN-Einstellbildschirm Weiter und drücken Sie die SELECT-Taste. Der Sicherheitseinstellbildschirm wird angezeigt.
Seite 124 Konfiguration der Sicherheit mit dem Projektor Sicherheit “WEP” 1. Stellen Sie die WEP-Sicherheit mit den Zeigertasten ein. 2. Wählen Sie “Key index” aus. Wählen Sie mit den Zeigertasten HEX oder ASCII. Es lassen sich vier Arten (#1 - #4) von “WEP key” einstellen. Verwenden Sie die Zeigertasten zur Einstellung des rechten Rahmens und die Zeigertasten zur Einstellung von “WEP key (#1 - #4)”.
Seite 125 Kapitel 5 Wireless LAN-Konfiguration Sicherheit “WPA-PSK” und “WPA2-PSK” 1. Stellen Sie die WPA-PSK-Sicherheit mit den Zeigertasten ein. WPA-PSK(TKIP) -Konfigurationsbildschirm 2. Stellen Sie mit den Zeigertasten das Feld ein und drücken Sie die SELECT-Taste. Der Eingabebildschirm für “PSK” wird angezeigt. Geben Sie “PSK” mit den Zeigertasten ein. Bei einem Fehler von “PSK”...
Seite 126: Einfache Wireless-Einstellung
Einfache Wireless-Einstellung Einfache Wireless-Einstellung Für diese Einstellungsart erübrigen sich komplizierte LAN-Einstellungen. Für das Netzwerk wird dabei der AdHoc-Modus eingestellt. VORSICHT: Für diese Funktion sind die Administratorrechte für Windows XP und Windows Vista notwendig, eine Verwendung mit Windows 2000 ist nicht möglich.
Seite 127: Netzwerk-Pin-Code
Kapitel 5 Wireless LAN-Konfiguration Computer und Wireless LAN-Anschluss Der mit “Einfache Einstellung” vorgenommene Wireless LAN-Anschluss wird über den AdHoc-Modus vorgenommen. Für die Einstellungen wird auf “Wireless LAN-Voreinstellungen” verwiesen (Seite 44). Mit “Einfache Einstellung” wird die LAN-Umgebung des Computers auf die Einstellung umgeschaltet. Aus diesem Grund steht das LAN während der Verwendung von “Network Capture 5”...
Seite 128: Computer
WIRELESS-Anzeige WIRELESS-Anzeige Wenn die Wireless LAN-Konfiguration richtig eingestellt ist und eine drahtlose Kommunikation mit dem Zugangspunk oder dem Netzwerkcomputer aufgebaut wurde, leuchtet die WIRELESS-Anzeige auf der Vorderseite des Geräts. Wenn Daten gesendet oder empfangen werden, blinkt die Anzeige. Falls dasl Wireless LAN im Netzwerk ausgewählt wurde, die WIRELESS-Anzeige aber nicht leuchtet, so bedeutet dies, dass die Wireless LAN-Konfiguration nicht korrekt eingestellt wurde.
Seite 129: Wireless Lan-Voreinstellungen
Kapitel 5 Wireless LAN-Konfiguration Einfache Wireless-Einstellung Wireless LAN-Voreinstellungen Die Voreinstellungen für WLAN 4, WLAN 5 und WLAN vereinfacht sind wie folgt. Gewähltes LAN Einstellungen WLAN 4 WLAN 5 WLAN vereinfacht IP CONFIGURATION MANUAL(MANUELL) DHCP MANUAL(MANUELL) (IP-KONFIGURATION) IP ADDRESS 169.254.100.100 192.168.100.100 169.254.
Seite 130: Projektors 4
Kapitel 6. Grundeinstellungen und Bedienung Beschreibung der Grundbedienung und Einstellungen mit dem Web-Browser. • Erste Einstellungen Grundeinstellungen, wie Projektorbezeichnung, Netzwerk-PIN-Code, Zeiteinstellung usw. • Netzwerkeinstellung Konfigurieren der Wired/Wireless LAN-Einstellung. • E-Mail-Einstellung Konfigurieren der E-Mail-Funktion für die Überwachung des Projektors. • SNMP-Einstellung Konfigurieren der SNMP-Funktion für die Überwachung des Projektors.
Seite 131: Modus
Kapitel 6 Grundeinstellung und Bedienung Starten des Browsers 1. Schalten Sie den Projektor ein. 2. Starten Sie Network Capture 5. Damit wird im Netzwerk nach Projektoren gesucht, deren IP-Adresse oder Bezeichnung in der Netzwerk-Projektorliste aufgeführt sind. 3. Wählen Sie den Projektor aus der Netzwerk-Projektorliste durch doppeltes Anklicken aus. 4.
Seite 132: Anzeige Der Haupteinstellseite
Starten des Browsers Anzeige der Haupteinstellseite Abhängig vom eingestellten Anzeigemodus erscheint die folgende Haupteinstellseite. Nehmen Sie die verschiedenen Einstellungen mit Hilfe dieser Seite vor. Klicken Sie die Menüs für die Anzeige der Bedienungselemente und der Einstellseiten an. Haupteinstellseite im Standardmodus Uhrzeit Durch Anklicken des Textes wird die Anzeige...
Seite 133: Haupteinstellseite Im Lightmodus
Kapitel 6 Grundeinstellung und Bedienung Haupteinstellseite im Lightmodus Untermenüregister Seitennummern Rückschaltung auf die Umschaltung auf das Einstellseite Anzeigemoduswahlseite. Hauptmenü Hauptmenü Eine leere Seite erscheint, falls Ihr PDA nicht über einen Adobe Flash Player verfügt. Installieren Sie Adobe Flash Player ( Seite 47).
Seite 134: Einstellarten
Verwendung der Einstellseite Einstellarten Textfeldeinstellung Geben Sie den Wert bzw. den Text ein und klicken Sie auf die Schaltfläche Set. oder ändern Sie den Wert mit den Schaltflächen klicken Sie danach auf die Schaltfläche Set. Bei gedrückt gehaltener Schaltfläche ändert sich der Wert schnell.
Seite 135: Erste Einstellungen
Kapitel 6 Grundeinstellung und Bedienung Erste Einstellungen Nach der Installation des Projektors müssen die folgenden Grundeinstellungen vorgenommen werden. Klicken Sie im Hauptmenü auf Initial setting, um die Grundeinstellungen-Seite anzuzeigen. Element Beschreibung Language ....Zum Umschalten der Sprache der Einstellseite. Englisch oder Japanisch. Model name ....Anzeige des Projektormodells Projector name..Einstellung der Projektorbezeichnung.
Seite 136: Netzwerk-Pin-Code-Einstellung
Anfängliche Einstellungen Netzwerk-PIN-Code-Einstellung Für die Einstellung des Netzwerk-PIN-Code, um den Zugriff von unautorisierten Personen abzuweisen. Geben Sie eine vierstellige Zahl als Netzwerk-PIN-Code in das Textfeld ein und klicken Sie auf die Schaltfläche Set. Die Netzwerkfunktion des Projektors wird neu gestartet, was ungefähr 20 Sekunden dauert.
Seite 137: Datum- Und Uhrzeiteinstellung
Kapitel 6 Grundeinstellung und Bedienung Element Beschreibung NTP address.....Geben Sie die NTP-Serveradresse ein. Lassen Sie sich vom Netzwerkadministrator über die Einstellung eines NTP-Servers beraten. Time zone....Hier wird die Zeitzone Ihres Landes bzw. Ihrer Region eingestellt Temperature....Einstellen der Anzeigetemperatur in Grad Celsius oder Fahrenheit.
Seite 138: Netzwerkkonfiguration
Netzwerkkonfiguration Netzwerkkonfiguration Klicken Sie im Hauptmenü auf Network. Die folgende Grundeinstellungen-Seite wird angezeigt. Stellen Sie die Netzwerkumgebung des Projektors mit dem Submenü Setting ein. LAN-Einstellung 1. Nehmen Sie die Einstellung des LANs mit dem Pulldown-Menü Change setting vor. LAN1(Wired) LAN2(Wired) LAN3(Wired) LAN4(Wireless) LAN5(Wireless)
Seite 139 Kapitel 6 Grundeinstellung und Bedienung 2. Wählen Sie im Pulldown-Menü IP configuration entweder “Manual” oder “DHCP”. Bei der Wahl von “DHCP” werden die IP-Adresse, die Subnet mask, das vDefault Gateway und DNS automatisch konfiguriert. Nur die DNS-Adresse muss manuell eingestellt werden, falls vom DHCP-Server keine Information zur DNS-Adresse ausgegeben wird.
Seite 140: Konfiguration Der Wireless Lan- Und Der Sicherheitseinstellungen
Konfiguration der Wireless LAN- und der Sicherheitseinstellungen Konfiguration der Wireless LAN- und der Sicherheitseinstellungen Konfigurieren Sie die WLAN- und die Sicherheitseinstellungen für WLAN4 und WLAN5. Wireless LAN-Einstellungen 1. Klicken Sie die Registerkarte [2] auf der Grundeinstellungen-Seite. Die folgende Wireless LAN- Einstellung kann vorgenommen werden.
Seite 141: Wireless Lan-Sicherheitseinstellungen
Kapitel 6 Grundeinstellung und Bedienung Wireless LAN-Sicherheitseinstellungen Klicken Sie die Registerkarte [3] auf der Grundeinstellungen- Seite an. Die folgende Wireless LAN-Sicherheitsinstellung kann vorgenommen werden. Klicken Sie nach abgeschlossener Konfiguration auf die Schaltfläche Set. Element Beschreibung Network security ...Einstellung der Verschlüsselungsart. Die folgenden Arten sind möglich. WEP64(40)bit Open WEP64(40)bit Share WEP128(104)bit Open...
Seite 142: E-Mail-Einstellung
E-Mail-Einstellung E-Mail-Einstellung Die Software verfügt über eine E-Mailfunktion um beim Auslösen einer Warnung, oder wenn die Projektionslampe das Lebensende erreicht hat, eine E-Mail an die Benutzer oder den Administrator zu senden. Klicken Sie im Hauptmenü auf E-mail setting und führen Sie die folgenden Schritte aus. Element Beschreibung SMTP server*...
Seite 143: Registrieren Und Löschen Von E-Mailadressen
Kapitel 6 Grundeinstellung und Bedienung Registrieren und Löschen von E-Mailadressen Klicken Sie auf “Add E-mail address” und geben Sie die E-Mailadresse in das Textfeld ein und klicken Sie auf die Schaltfläche Set. Um die registrierten Adressen zu überprüfen, können Sie das Submenü-Register Check/Delete anklicken. Check / Delete Die Adressen werden wie in der rechts stehenden Abbildung gezeigt aufgelistet.
Seite 144: Beispiele: Art Und Inhalt Der Warnungsmail
E-Mail-Einstellung Beispiele: Art und Inhalt der Warnungsmail Beim Auftreten einer Projektorstörung wird entsprechend den eingestellten Bedingungen die folgende Nachricht an die registrierten E-Mailadressen versendet. Nach Erhalt dieser Nachricht ist der Administrator bzw. der Benutzer in der Lage, rasche Gegenmaßnahmen zu treffen. Dies ist für Wartung und Betriebsbereitschaft des Projektors sehr wichtig.
Seite 145 Kapitel 6 Grundeinstellung und Bedienung When PJ lamp replacement time is reached: TITLE: Message from projector 10-03-2007 00:59 Projector Model Name: model name TCP/IP: 192.168.1.201 Projector Name: Proj05 It sends you following message. *The PJ lamp replace time is reached. Die Lampe sofort austauschen und den Betriebsstundenzähler zurückstellen.
Seite 146: Snmp-Einstellung
SNMP-Einstellung SNMP-Einstellung Die Software verfügt über eine SNMP-Funktion (Simple Network Management Protocol). Die SNMP-Funktion besteht aus Manager und Agenten. Die Gruppe, welche Informationen über SNMP austauscht, wird als “Community” bezeichnet. In einer Community gibt es zwei Zugriffsarten, “Refer” (nur lesen) und “Set” (lesen - schreiben). Im Rahmen dieser Anwendung kann nur “Refer”...
Seite 147 Kapitel 6 Grundeinstellung und Bedienung Trap Element Beschreibung Community name ...Eingabe der Community-Bezeichnung zum Senden von “Trap”. Die voreingestellte Bezeichnung ist “public”. Trap address ....Eingabe der IP-Adresse im Computer des SNMP- Managers für den Erhalt von “Trap”. Es lassen sich bis zu 10 Adressen registrieren.
Seite 148 SNMP-Einstellung Trap option Einstellung “Trap option” Setzen Sie ein Häkchen in das Kontrollkästchen vor der Bedingung, um eine Benachrichtigung zu senden. Klicken Sie die Schaltfläche Set, falls Sie ein Häkchen in das Kontrollkästchen setzen oder daraus entfernen. [1]–––––––––––––––––––––––––––––––––– When PJ lamp is off. When PJ lamp replacement time is reached.
Seite 149 Kapitel 6 Grundeinstellung und Bedienung...
Seite 150: Projektorsteuerung
Kapitel 7. Projektorsteuerung Beschreibung der Bedienung und Einstellungen des Projektors mit dem Web-Browser.
Seite 151: Kontrolle Des Einschaltzustands Und Projektorstatus
Kapitel 7 Projektorsteuerung Kontrolle des Einschaltzustands und Projektorstatus Klicken Sie im Hauptmenü auf Power & Status. Die Steuerseite wird angezeigt. Der Einschaltzustand des Projektors kann durch Anklicken der Schaltflächen ON und Standby gesteuert werden. Das Bestätigungsfenster erscheint beim Anklicken von Standby, wie nachstehend gezeigt.
Seite 152 Kontrolle des Einschaltzustands und Projektorstatus Projektorzustand Status Beschreibung Normal..............Normaler Projektorbetrieb. Power management in operation......Lampenabschaltung aktiviert Lamp failure............Auftreten einer Lampenstörung Abnormal Temperature........Die Temperatur des Projektors ist zu hoch. Cooling down after abnormal Temp......Der Projektor erfasst eine abnormale Temperatur und kühlt sich ab. Standby after Abnormal Temp.
Seite 153: Steuerung
Kapitel 7 Projektorsteuerung Steuerung Klicken Sie im Hauptmenü auf Control. Die Einstellung ist je nach Seiteninhalt verschieden. Klicken Sie auf die Seitennummer zum Umschalten und wählen Sie die gewünschten Einstellungen. Für Einzelheiten zu den einzelnen Einstellungen wird auf die Bedienungsanleitung des Projektors verwiesen. Input Mit dieser Funktion wird der Eingang und die Quelle des Projektors eingestellt.
Seite 154: Mögliche Einstellungen Für Den Video/S-Video/Scart-Eingang
Steuerung System Mit dieser Funktion kann das System des Projektoreingangssignals eingestellt werden. Die verfügbaren Systemmodi sind im Pulldown-Menü des Eingangssignals aufgelistet. Wählen Sie ein System und klicken Sie auf die Schaltfläche Set. Mögliche Einstellungen für den RGB(PC analog)- Eingang Element Beschreibung XGA1 ......Automatische Umschaltung auf das richtige Computersystem des Eingangssignals.
Seite 155: Input Source
Kapitel 7 Projektorsteuerung Bildeinstellung Diese Funktion dient der Einstellung des projizierten Bildes und der Speicherung des Bildmodus. Klicekn Sie zur Abspeichern des eingestellten Werts auf die Schaltfläche Store und zum Laden eines gespeicherten Werts auf die Schaltfläche Load. Element Beschreibung Contrast.....Einstellen des Bildkontrasts Brightness ....Einstellung der Bildhelligkeit Color......Einstellen der Farbsättigung...
Seite 156 Steuerung Diese Funktion dient der Einstellung der Tonwiedergabe des Projektors. Die Werte im Textfeld geben die gegenwärtige Einstellung bzw. den Status an. Element Beschreibung Volume ......Einstellung des Lautstärkepegels der Wiedergabe über die Lautsprecher. Mute......Tonstummchaltung.
Seite 157: Pc-Anpassung
Kapitel 7 Projektorsteuerung PC-Anpassung Klicken Sie im Hauptmenü auf PC Adj.. Mit dieser Funktion kann das Signal, das vom Computer am Projektor anliegt für eine optimale Bildprojektion eingestellt werden. Element Beschreibung Current mode...Anzeige des gegenwärtig eingestellten Modus, wie VGA, SVGA, XGA, SXGA, UXGA, WXGA usw. oder MODE 1 - MODE 5, eine benutzerdefinierte Einstellung, die mit der nachstehend beschriebenen “Mode Store”-Funktion ausgeführt wurde.
Seite 158: Einstellung Des Projektors
Einstellung des Projektors Einstellung des Projektors Klicken Sie im Hauptmenü auf Setting. Diese Funktion dient zum Einstellen des Projektors. Wählen Sie das Submenü [Screen setting], [Setting 1] oder [Setting 2] und führen Sie die Einstellung aus. Element Beschreibung Screen......Umschalten des Bildschirmmodus. Je nach Eingangssignal ist es möglich, dass kein Modus verfügbar ist, wie in der nachstehenden Tabelle gezeigt.
Seite 159 Kapitel 7 Projektorsteuerung Element Beschreibung Language ....Einstellen der Anzeigesprache für die Bildschirmmenüs des Projektors. Start Auto setup ....Nach dem Anklicken der Schaltfläche werden die Funktionen “Auto PC Adj” und “Input Search” entsprechend den Einstellungen ausgeführt. Auto PC adj..Einstellen der Auto PC-Anpassung. Input search ..Einstellen der automatischen Erfassung eines Eingangssignals.
Seite 160 Einstellung des Projektors Gegenstand Description Key lock.....Einstellen der Tastensperre des Projektors oder der Fernbedienung. Closed caption..Stellt die Untertitelfunktion ein. Closed caption..Stellt den Untertitelmodus ein. (OFF/CC1/CC2/CC3/CC4) Color .....Stellt die Farbe des Inhalts ein. (Color/White) Fan ......Einstellen der Option nach dem Ausschalten. L1 Normales Abkühlen L2 Leises Abkühlen Fan control....Einstellen der Gebläsedrehzahl.
Seite 161: Timereinstellungen
Kapitel 7 Projektorsteuerung Timereinstellungen Diese Seite dient der Einstellung des Timers, um den Projektor an einem vorprogrammierten Tag zu einer bestimmten Zeit aus- oder einzuschalten. Führen Sie zum Einstellen die folgenden Schritte aus. Klicken Sie im Hauptmenü auf Timer. “---” erscheint als aktuelle Aktuell im Projektor ein- Zeit, falls die Zeit nicht rich- gestellte Uhrzeit...
Seite 162: Einstellen Der Einschaltzeit
Timereinstellung Einstellen der Einschaltzeit Geben Sie die Zeit (Stunden:Minuten) im 24-Stunden-Fomat ein. Beispiel: Geben Sie [18:25], um die Uhrzeit von 18:25 einzustellen. Wählen Sie einen Vorgang Wählen Sie vom Pulldown-Menü einen Vorgang. Ereignis Betätigung ON........Einschalten des Projektors OFF ........ Ausschalten des Projektors Lamp Auto ....
Seite 163 Kapitel 7 Projektorsteuerung Hinweise für die Timerprogrammierung Es lassen sich bis zu 10 Timerprogrammierungen registrieren. Timerprogrmmierungen werden je nach dem Einschaltzustand des Projektors immer entsprechend der nächsten Einstellung ausgeführt. Im folgenden Beispiel wird der Projektor mit der Programmierung 3 eingeschaltet, die nächste Programmierung 4 (Einschalten) bleibt wirkungslos, weil der Projektor bereits eingeschaltet ist.
Seite 164: Projektorinformation
Projektorinformation Projektorinformation Auf diese Seite werden die Grundinformationen des Projektorstatus angezeigt. Klicken Sie im Hauptmenü auf Information. Element Beschreibung Input......Anzeige des gewählten Eingangs und der Quelle System.......Anzeige des gewählten Signalsystems Signal ......Eingangssignalstatus Screen......Anzeige des Bildschirmmodus Lamp status ....Anzeige des Lampenstatus mit Animation. Siehe Tabelle auf der folgenden Seite.
Seite 165 Kapitel 7 Projektorsteuerung Anzeige des Projektionslampenstatus Status Symbolanzeige/Hintergrund Lampe eingeschaltet (Normal) weiß - gelb/blau Lampe eingeschaltet (eine spezifizierte Lampenbetriebszeit ist erreicht, die Lampe weiß - gelb/rot muss sofort ersetzt werden) Lampe ausgeschaltet (Normal) grau/blau Lampe ausgeschaltet (eine spezifizierte Lampenbetriebszeit ist erreicht, die Lampe grau/rot muss sofort ersetzt werden) Lampenausfall (Lampenstörung, den Lampenzustand kontrollieren)
Seite 166: Steuerung Mehrerer Projektoren
Steuerung mehrerer Projektoren Steuerung mehrerer Projektoren Steuerung und Einstellung von mehreren Projektoren Falls im Netzwerk mehrere Projektoren vorhanden sind, lassen sich diese gemeinsam steuern und einstellen. Klicken Sie im Hauptmenü zur Anzeige der Steuerungsseite auf Multi Control. Hinweis: Zur Steuerung mehrerer Projektoren, müssen alle Projektoren auf den gleichen Netzwerk- PIN-Code eingestellt sein.
Seite 167: Aktivieren/Deaktivieren Der Multi-Steuerung
Kapitel 7 Projektorsteuerung Aktivieren/Deaktivieren der Multi- Ein- und Ausschalten Steuerung der Mult-Steuerung Klicken Sie zum Aktivieren oder Deaktivieren der Multi- Steuerung auf das Menü Multi control setting und wählen Sie ON oder OFF. Multi-Steuerungseinstellung OFF ..Ausschalten der Multi-Steuerung ON....Einschalten der Multi-Steuerung. Das Multi- Steuerungsmenü...
Seite 168: Registrierung Des Projektors
Steuerung mehrerer Projektoren Registrierung des Projektors Um die Multi-Steuerung zu nutzen muss die IP-Adresse des zu steuernden Projektors registriert werden. Klicken Sie das Register PJ registration an und geben Sie die Angaben für “IP address”, “Memo” und “Multi control item” ein und klicken Sie danach auf die Schaltfläche Set. Element Beschreibung IP address ....Geben Sie die IP-Adresse des zu steuernden...
Seite 169 Kapitel 7 Projektorsteuerung Ändern des Modus registrierter Projektoren Wählen Sie zum Ändern eines registrierten Projektors im Pulldown-Menü einen Modus unter der IP-Adresse des Zielprojektors und klicken Sie auf die Schaltfläche Set. Modus Bedienung Control....... Projektorsteuerung Control & Image....Steuerung und Bildwiedergabe Image......
Seite 170: Steuerung Aller Projektoren
Steuerung mehrerer Projektoren Check & Change-Seite des Light-Modus Die folgenden Einstellungen sind auf der “Check & Change” -Seite des Light-Modus nicht vorhanden. - Ändern des Steuerungsmodus - Löschen einer registrierten IP-Adresse - Anzeige des Status - Anzeige von Memo Anzeige für den Modus “Image” Anzeige für den Modus “Control”...
Seite 171: Viewer Auto-Display-Einstellung Für Alle Projektoren
Kapitel 7 Projektorsteuerung Viewer Auto-Display-Einstellung für alle Projektoren “Viewer auto display” lässt sich für alle Projektoren miteinander vornehmen. Stellen Sie Multi Control auf “ON” und wählen Sie [3] Auto display vom Submenü Viewer (eingestellt mit “Multi Control” - “Network Viewer”-Menü). Stellen Sie die Wiedergabedauer und die Anzahl Wiederholungen für die automatische Bildwiedergabe ein.
Seite 172: Network Capture-Funktionen
Kapitel 8. Network Capture-Funktionen Network Capture ist eine Funktion für die Wiedergabe des Bildschirms und des Tons von einem Computer über das Netzwerk. - Real time Capture - Network Communication - Moderatorfunktion - Wiedergabe von Videodateien...
Seite 173: Network Capture-Funktion
Kapitel 8 Network Capture-Funktionen Network Capture-Funktion Network Capture ist eine Funktion für die Wiedergabe des Bildschirms und des Tons von einem Computer mit installiertem Network Capture 5 mittels einet Projektors über das Netzwerk. Diese Funktion besitzt drei Modi. - Real time Capture ( Seite 91) Diese Funktion ist für die Wiedergabe des Bildschirms und des Tons von einem Computer mit einem Projektor über das Netzwerk.
Seite 174: Befehle Auf Der Taskleiste
Network Capture-Funktion Befehle auf der Taskleiste Beim Anklicken des Symbols Network Viewer & Capture 5 auf der Taskleiste erscheint ein Popup-Menü. Die Befehle sind je nach Betriebsart verschieden, wie nachstehend gezeigt. Network Capture aktiviert Parameter set up... Window show.. Version information.. Shut down Menü...
Seite 175: Parametereinstellung
Kapitel 8 Network Capture-Funktionen Parametereinstellung Klicken Sie auf die Schaltfläche Parameter set up und stellen Sie die Parameter mit Hilfe des Parametereinstellfensters ein. Element Beschreibung Connection setting Capture port....Einstellen der Capture Portnummer des Projektors. Die Voreinstellung ist 9000. Pincode ......Einstellen des Netzwerk-PIN-Codes des Projektors. PJ search time ....
Seite 176: Verwendung Von Real Time Capture
Verwendung von Real Time Capture Verwendung von Real Time Capture Diese Funktion dient der Wiedergabe des Bildschirms und des Tons von einem Computers mit tels eines Projektors in Echtzeit. Das mit dem Projektor projizierte Bild kann mit dem Computer, Web-Browser oder dem Projektor gewählt werden.
Seite 177: Steuerung Mit Dem Computer
Kapitel 8 Network Capture-Funktionen [1] Steuerung mit dem Computer * PC mit Network Capture installiert. Bildschirm mit PJ2 projizieren. Capture * Beginn mit dem Erfassen vom PC1. Vorher den Eingangsmodus “Network” einstellen. Network Capture 5 starten. Wählen Sie den Projektor in der Projektorliste im Anwendungsfenster und klicken Sie auf Start real time capture.
Seite 178: Steuerung Mit Dem Web-Browser
Verwendung von Real Time Capture [2] Steuerung mit dem Web-Browser * PC mit Network Capture installiert. Capture * Beginnt mit dem Erfassen vom PC1 Projektion des mit dem PC5. Bildschirms von PC1 mit PJ2. Vorher den Eingangsmodus “Network” einstellen. Greifen Sie mit dem Web-Browser auf die Steuerungsseite des Projektors zu.
Seite 179: Steuerung Mit Dem Projektor
Kapitel 8 Network Capture-Funktionen [3] Steuerung mit dem Projektor * Beginnt mit dem Erfassen vom PC1 mit dem Projektor PJ2. * PC mit Network Capture installiert. Capture Projektion des Bildschirms von PC1 mit PJ2. Stellen Sie vorher den Eingangsmodus auf “Netzwerk” ein. Wählen Sie das Symbol “Netzwerk-Capture”...
Seite 180: Steuerung Durch Den Computer Mit Dem Usb-Stick
Verwendung von Real Time Capture [4] Steuerung durch den Computer mit dem USB-Stick * Beginn mit dem Erfassen des PC1. Bildschirm mit PJ1 projizieren. ＊USB-Stick liefert das Auto Capture-Programm. Die Real Time Capture-Funktion kann automatisch im Computer laufen, ohne dass Network Viewer & Capture 5 auf dem Computer installiert werden muss, durch Ausführung des Auto Capture-Programms im USB Flash-Laufwerk, das am Computer angeschlossen ist.
Seite 181: Verwendung Von Network Communication
Kapitel 8 Network Capture-Funktionen Beispiel für eine weitergehende Verwendung Geben Sie die im Computer gespeicherte Präsentation mit Hilfe der Wirelee-Mausfunktion des Projektors wieder. Beginnen Sie mit dem Erfassen des Computers PC1 mit dem Projektor. Wählen Sie das Symbol “Network-Capture” aus dem Menü, wählen Sie “PC1“ und anschließend “Verbinden“ Seite 94).
Seite 182: Einstellungen Vor Verwendung Von Network Communication
Verwendung von Network Communication Capture Erfassen eines Bildschirms mit PC5 und anbringen von Markierungen mit dem Werkzeug. * Der Haupt-PC ist der Computer für die Communication-Funktion und gibt den erfassten Bildschirm an die Sub-PC weiter. Der Haupt-PC hat das Recht eine Kommunikation abzubrechen. Um den Haupt-PC zu funktionieren muss der Befehl “Start Communication”...
Seite 183: Beschreibung Des Capture Editing-Fensters
Kapitel 8 Network Capture-Funktionen Beschreibung des Capture Editing-Fensters Starten Sie Network Capture 5 und wählen Sie den bzw. die Projektoren aus der Projektorenliste des Anwendungsfensters und klicken Sie auf die Schaltfläche Communication Start. Das Anwendungsfenster verschwindet und das Capture Editing-Fenster erscheint auf dem Computerbildschirm, wie nachstehend gezeigt.
Seite 184: Bezeichnung Der Schaltflächen Auf Der Werkzeugleiste
Verwendung von Network Communication Bezeichnung der Schaltflächen auf der Werkzeugleiste Den Schaltflächen der Werkzeugleiste sind die folgenden Befehle zugeordnet. Für die einzelnen Bedienungen wird auf die Beschreibung im Abschnitt “Menüstruktur” verwiesen. Befehlsleiste Save des Haupt-PC communication Terminate Communication Capture Authority Attribute transfer Standard-...
Seite 185: Verwendung Von Network Communication
Kapitel 8 Network Capture-Funktionen Verwendung von Network Communication Start der Kommunikation Geben Sie ein Bild auf dem Computerbildschirm wieder. Starten Sie Network Capture 5. Das Anwendungsfenster erscheint und die Projektoren im Netzwerk werden aufgelistet. Wählen Sie den bzw. die Projektoren und klicken Sie auf Start communication. Das Anwendungsfenster verschwindet und das Capture Editing-Fenster erscheint mit dem erfassten Bild auf dem Computerbildschirm.
Seite 186 Verwendung von Network Communication Bearbeitung des erfassten Bilds Zeichnen von Figuren Klicken Sie die Schaltfläche “ : Pencil” auf der Form-Werkzeugleiste an. Wählen Sie das Attribut (Form, Breite, Farbe und Durchsichtigkeit) aus der Attribut-Werkzeugleiste. Ziehen Sie den Mauszeiger in das Bild und zeichnen Sie die Figur. Löschen von gezeichneten Figuren Klicken Sie die Schaltfläche “...
Seite 187 Kapitel 8 Network Capture-Funktionen Zeichen Klicken Sie die Schaltfläche “ : Letter frame” auf der Form-Werkzeugleiste an. Wählen Sie die Textfarbe mit dem Farb- Werkzeugleiste. Ziehen Sie den Mauszeiger in das Bild und legen Sie die Position des Zeichenrahmens fest. Das Dialogfenster für die Texteingabe erscheint.
Seite 188: Bedienung Von Network Communication Und Statusänderung
Bedienung von Network Communication und Statusänderung Bedienung von Network Communication und Statusänderung Network Communication kann verwendet werden, wenn ein oder mehrere Computer über ein Netzwerk mit dem Projektor verbunden sind. Vorbereitung Starten Sie Network Capture 5 im Sub-PC. Schalten Sie den Projektor ein oder schalten Sie ihn auf Betriebsbereitschaft.
Seite 189: Ausführen Eines Zwangsbefehls
Kapitel 8 Network Capture-Funktionen Ausführen eines Zwangsbefehls Die Network Capture-Einstellung der Webseite verfügt über einen Zwangsbefehl. Mit diesem Befehl wird die Autorität erworben oder eine Kommunikation kann zwangsweise abgebrochen werden. Dies ist besonders für den Fall, wenn andere Sub-PC die Autorität nicht abgeben oder die Bedingungen für einen Kommunikation nicht stabil sind.
Seite 190: Moderatorfunktion
Moderatorfunktion Moderatorfunktion Diese Funktion ist sinnvoll für Moderatoren oder Lehrer in Besprechungen oder Klassen, in denen alle Teilnehmer und der Moderator (Lehrer) über einen Computer verfügen, für die Wiedergabe von Computerbildschirmen der einzelnen Teilnehmer. Ein Moderator (Lehrer) kann bestimmen welches Computerbild projiziert werden soll.
Seite 191: Vorbereitung Für Die Verwendung Der Moderatorfunktion
Kapitel 8 Network Capture-Funktionen Vorbereitung für die Verwendung der Moderatorfunktion Führen Sie zuerst die Schritte in “2. Einstellungen” “Schritte 1 - 3” (Seite 18) und kontrollieren Sie, ob der Status wie nachstehend beschrieben eingestellt ist. • Network Capture 5 muss für die Projektion der Bildschirme im Moderatorcomputer und in allen Clientcomputern installiert sein.
Seite 192: Beschreibung Des Anwendungsfensters
Moderatorfunktion Beschreibung des Anwendungsfensters Kolonne Description Status ......Anzeige des Projektorzustands. Real time capture, One-shot capture, Standby, Moderator mode, etc. User......Anzeige der Clients (Bezeichnung oder IP-Adresse) für den Projektor. Error......Anzeige des Fehlerstatus bei “Real time Capture” und “One-shot Capture”. Parameter set up ...Einstellen der Erfassungsparameter. Einstellung der Moderatorbezeichnung (weniger als 63 Zeichen) und Kennwort (weniger als 15 Zeichen).
Seite 193: Einstellen Des Moderatorkennworts
Kapitel 8 Network Capture-Funktionen Einstellen des Moderatorkennworts Mit dieser Funktion kann ein Kennwort für die Teilnahme an der Moderatorgruppe eingestellt werden. Parameter set up Starten Sie Network Capture 5 und klicken Sie im Anwendungsfenster auf die Schaltfläche . Bei der Einstellung der Moderatorfunktion im Parametereinstellfenster kann das Moderatorkennwort eingestellt werden.
Seite 194: Störungsanzeige
Störungsanzeige Störungsanzeige Fehleranzeige Ursache und Abhilfe Fehler bei der Kommunikation. Die Parametereinstellung Set up the parameter. (Hostbezeichnung, Capture-Port) wurde nicht ausgeführt. Die Parametereinstellung überprüfen ( Seite 90). Fehler bei “Start Communication” oder “Start real time capture”. Die It has not been registered to PJ as a IP-Adresse des Computers wurde nicht registriert.
Seite 195: Wiedergabe Von Videodateien
Kapitel 8 Network Capture-Funktionen Wiedergabe von Videodateien Wenngleich die Qualität eines Bildes in Echtzeiterfassung auf einem Computerbildschirm möglicherweise nicht besonders gut ist,,können Sie jedoch eine bessere Qualität bei der Bildproduktion der Videodateien mit einer Wiedergabefunktion erzielen, bei der die Videodateien von einem Computer an einen Projektor übertragen und dann über diesen Projektor abgespielt werden.
Seite 196 Die Filmdateien abspielen Die ausgewählte Videodatei wird in der Filmliste des Fensters “Play movie files“ aufgeführt und durch Anklicken der Schaltfläche Play aktiviert. Abspielen Wenn Sie mehrere Filmdateien abspielen wollen, wiederholen Sie diese Schritte bitte und fügen Sie die entsprechenden Videodateien in die Abspielliste ein. Wenn Sie in der Zeile mit den Spaltenüberschriften auf Name, Type, Date of update oder Size klicken, können Sie die Reihenfolge der Filmdateien in der Liste aufsteigend oder absteigend ändern.
Seite 197 Kapitel 8 Network Capture-Funktionen...
Seite 198: Network Viewer-Funktionen
Kapitel 9. Network Viewer-Funktionen Network Viewer ist für die Wiedergabe von Bilddaten, die vom Projektor über das Netzwerk in Dateiservern gespeichert wurden. Beschreibung der Dateikonvertierung “File Converter 1”, “File Converter 2”, der Programmerstellung “Program Editor” und der Bedienung von “Network Viewer”.
Seite 199: Erstellen Der Daten [Network Viewer 5]
Kapitel 9 Network Viewer-Funktionen Erstellen der Daten [Network Viewer 5] Die Bilder müssen für die Projektion mit dem Projektor das Format JPEG (.jpg) aufweisen. Es gibt mehrere Arten von JPEG-Daten. Es ist möglich, dass sich gewisse Dateien nicht projizieren lassen. Vor der Verwendung mit Network Viewer müssen die Daten zur Projektion in optimierte JPEG-Daten umgewandelt werden.
Seite 200: Menüstruktur
Erstellen der Daten Menüstruktur Menü Untermenü Description View Update Zum Aktualisieren des Vorschaufensters Preview size Einstellen der Größe des Vorschaubilds auf groß, mittel oder klein Tools Option Voreinstellung des Ausgabeziels und des Umwandlungsmodus Convert each file Die Dateien werden einzeln in JPEG-Dateien umgewandelt Conversion Convert a folder Konvertiert alle Dateien eines Ordner in JPEG-Dateien...
Seite 201 Kapitel 9 Network Viewer-Funktionen Für die Umwandlung von einzelnen Dateien müssen Sie zuerst das Vorschaubild wählen und danach die Schaltfläche Convert each file anklicken. Um mehrere Dateien zu wählen, halten Sie beim Anklicken der Bilder die Umschalttaste bzw. die Strg-Taste gedrückt.
Seite 202: Einstellen Des Ausgangsziels Und Der Umwandlungsart
Erstellen der Daten [Network Viewer 5] Einstellen des Ausgangsziels und der Umwandlungsart Beim Anklicken der Schaltfläche Change im Bestätigungsfenster von Schritt 3 auf der vorhergehenden Seite erscheint das Einstellfenster. Ausgangsziel Wählen Sie entweder Folder oder FTP server als Ausgangsziel der umgewandelten Dateien. Folder Output folder ..Legen Sie einen Ordner auf der Festplatte Ihres Computers oder eines...
Seite 203: Verwendung Von "Network Viewer 5" (File Converter 2)
Kapitel 9 Network Viewer-Funktionen [2] Verwendung von “Network Viewer 5” (File Converter 2) Bei “File Converter 2” handelt es sich um eine Art von Druckertreiber zur Umwandlung in optimierte JPEG-Daten für die Projektion von beliebigen Dokumenten eines beliebigen Programms, wie Textbearbeitung, Tabellenkalkulation oder Präsentation. Eine Umwandlung in JPEG-Daten ist von beliebigen Dokumenten und beliebeigen Programmen möglich, solange diese über eine Funktion zum Drucken verfügen.
Seite 204: Erstellen Einer Programmdatei [Program Editor]
Erstellen einer Programmdatei [Program Editor] Erstellen einer Programmdatei [Program Editor] Network Viewer 5 (Program Editor) ist ein Werkzeug zum Erstellen einer Progreammdatei, in welcher die Reihenfolge der Bilder und der Dateipfad des Dateiservers (FTP-Server) festgelegt sind. Mit “Program Editor” wird ein Ordner “DispParam” im Stammverzeichnis des FTP-Servers angelegt, in welchem die Dateien einzelner Programme abgelegt werden.
Seite 205 Kapitel 9 Network Viewer-Funktionen Klicken Sie auf die Schaltfläche New. Geben Sie die Programmbezeichnung ein und klicken Sie auf die Schaltfläche Add. Change : Ändern der Programmdatei. Remove : Löschen des Programms aus der Liste. Das Fenster zur Wahl des Ordners erscheint, in welchem die JPEG-Dateien gespeichert sind.
Seite 206: Einstellen Der Reihenfolge Und Der Wiedergabezeit
Erstellen einer Programmdatei [Program Editor] Einstellen der Reihenfolge und der Wiedergabezeit Für die Voreinstellung wird die gleiche Wiedergabereihenfolge wie für den ASCII-Code des Dateinamens verwendet. Die Wiedergabereihenfolge und die Wiedergabezeit können wie folgt geändert werden. Zeigen Sie das Ordnerlistenfenster wie im Schritt 6 auf der vorhergehenden Seite an. Wählen Sie die Ordnerliste mit den zu ändernden Bildern.
Seite 207 Kapitel 9 Network Viewer-Funktionen Wählen Sie zur Änderung der Wiedergabefolge die Dateien* und klicken Sie auf die Schaltflächen UP oder DOWN der Menüleiste, um sie in die gewünschte Position zu verschieben, bzw. ziehen Sie die Dateieen mit der Maus und legen Sie sie an der gewünschten Position wieder ab.
Seite 208: Beispiel Einer Angelegten Programmwahl
Erstellen einer Programmdatei [Program Editor] Beispiel einer angelegten Programmwahl Greifen Sie mit dem Web-Browser auf die Steuerseite des Projektors zu. Klicken Sie auf “Viewer” im “Network”-Menü der Webseite, stellen Sie die Verbindung zum FTP-Server her und wählen Sie das Programm, das im vorherigen Abschnitt erstellt wurde. Der Projektor beginnt mit der Bildwiedergabe entsprechend dem Programm.
Seite 209: Verwendung Der Network Viewer-Funktion
Kapitel 9 Network Viewer-Funktionen Verwendung der Network Viewer-Funktion Network Viewer ist für die Wiedergabe von JPEG-Bilddaten, die in Dateiservern im Netzwerk gespeichert sind. Die Bilddaten für die Projektion werden durch den Ordner festgelegt. Die Wiedergabezeit und die Anzahl der Wiedergabewiederholungen lassen sich einstellen und die * Während der Verwendung der Network Viewer- Ordner lassen sich als Programme registrieren.
Seite 210 Verwendung der Network Viewer-Funktion Einstellung der Einstellseite [1] “Visual Display” Gegenstand Description Host name....Geben Sie die IP-Adresse des FTP-Servers yourftp. server usw. ein. Folder Path....Verwenden Sie normalerweise “/” (Stammverzeichnis) oder geben Sie das Verzeichnis, gefolgt von “/” ein, wie in nachstehenden Beispiel gezeigt, um auf ein bestimmtes Verzeichnis im Server zuzugreifen.
Seite 211 Kapitel 9 Network Viewer-Funktionen Nach dem Anklicken von Set wird die Dateiliste oder Vorschauliste des gewählten Ordners oder Programms im Fenster angezeigt. Beginn der automa- Einstellen einer tischen Bildwiedergabe Seite mit Optionsfeld Das Originalbild wird in einem anderen Fenster angezeigt, durch Anklicken des Vorschaubilds oder des Dateinamens Schaltfläche...
Seite 212: Einstellungen Für Automatische Wiedergabe Und Steuerseite
Verwendung der Network Viewer-Funktion Einstellungen für automatische Wiedergabe und Steuerseite [3] Anzahl Wiederholungen (0 bis 255 Mal) * 0 bedeutet Endloswiedergabe Wiedergabezeit* der Bilder (3 bis 240 Hier klicken für weitere Sekunden) Einzelheiten über Dateifehler Das Vorschaubild wird nicht angezeigt, wenn die Option Fehlerinfo auf “Display OFF”...
Seite 213: Steuerung Mit Dem Projektor
Kapitel 9 Network Viewer-Funktionen Störungsanzeige Description Fehler File Error Anzeige, wenn der Projektor nicht auf die richtige Bilddatei im FTP-Seerver zugreifen kann oder wenn der Master-Projektor während der Multi-Steuerung ausgeschaltet wird. Klicken Sie auf die Schaltfläche Error für Einzelheiten. Connection Error Diese Anzeige kann auftreten, wenn der Slave-Projektor während der Multi- Steuerung die Network Viewer- oder Capture-Funktion verwendet.
Seite 214 Verwendung der Network Viewer-Funktion Anzeigedauer Anzahl Wiederholungen Wählen Sie “Anzeigeart“ und drücken Sie die Taste SELECT; wählen Sie dann “Auto“ oder “Manuell“ und drücken Sie die Taste SELECT. Bei Auswahl von “Auto“ müssen Sie auch “Anzeigedauer“, “Endloswiedergabe“ und “Anzahl Wiederholungen“ einstellen Wählen Sie “Verbunden”...
Seite 215: Verwendung Des Projektors Als Ftp-Server
Kapitel 9 Network Viewer-Funktionen Verwendung des Projektors als FTP-Server Sie können einen Projektor, in den ein USB-Stick am USB-Anschluss eingesteckt wurde, als FTP-Server verwenden. Durch die Verwendung als FTP-Server können Sie die Projektionsdaten, die durch Network Viewer 5 [File Converter1, File Converter2] konvertiert wurden, auf dem USB-Stick speichern, und die Daten dann mit der Funktion Network Viewer über diesen Projektor oder einen anderen Projektor projizieren.
Seite 216 Verwendung des Projektors als FTP-Server Übertragen Sie die konvertierte Datei mit dem USB-Stick direkt auf den Projektor. Die mit Network Viewer 5 [File Converter 1] konvertierte Datei kann mit dem USB-Stick direkt auf den Projektor übertragen werden. Für Details zum Network Viewer 5 [File Converter 1] siehe Absatz “ Erstellen der Daten“...
Seite 217 Kapitel 9 Network Viewer-Funktionen...
Seite 218: Netzwerkprojektor [Windows Vista]
Kapitel 10. NetzwerkProjektor [Windows Vista] Dieser Projektor entspricht der Funktion “Connect to a network Projector“, die zur Standardausstattung von Windows Vista gehört.
Seite 219: Verwendung Von "Connect To A Network Projector
Kapitel 10 Netzwerk Projektor [Windows Vista] Verwendung von “Connect to a Network Projector“ Dieser Projektor entspricht der Funktion “Connect to a network Projector“, die zur Standardausstattung von Windows Vista gehört. Sie können mit dieser Funktion, ohne den Einsatz einer Software, den Computerbildschirm über das Netzwerk projizieren.
Seite 220: Falls Sich Ein Projektor Und Ihr Computer In Unterschiedlichen Netzwerkbereichen Befinden
Verwendung von “Connect to a Network Projector“ Nachdem Sie die Schaltfläche Connect angeklickt haben, öffnet sich das Fenster ‘Network Presentation’ und wird dann verkleinert in der Windows-Symbolleiste angezeigt. Klicken Sie auf die Schaltfläche Pause/Resume, um zwischen einer Pause und der Fortsetzung der Wiedergabe zu wechseln. Klicken Sie zum Beenden der Wiedergabe auf die Schaltfläche Disconnect.
Seite 221 Kapitel 10 Netzwerk Projektor [Windows Vista]...
Seite 222: 11. Anhang
Kapitel 11. Anhang Verwendung von Telnet Einstellung des Web-Browsers Firewall-Einstellung für Mac OS X v10.4 Fehlersuche Glossar...
Seite 223: Verwendung Von Telnet
Kapitel 11 Anhang Verwendung von Telnet Der Projektor kann mit dem im Computer installierten Telnetprogramm gesteuert werden. Normalerweise ist im Computer das Telnet-Programm installiert. * Der Telnet 10000-Port wird für die Steuerung des Projektors über den Computer verwendet. Steuerung (Beispiel bei Verwendung des Telnet-Programms von Windows XP Professional.) 1.
Seite 224: Funktion
Verwendung von Telnet 4. Geben Sie die Befehle ein, dazu wird auf die nachstehende Tabelle verwiesen und drücken Sie am Ende die Eingabetaste. Geben Sie zum Beispiel “C00”, der Befehl zum Einschalten des Projektors ein und drücken Sie die Eingabetaste. Kontrollieren Sie, ob der Projektor eingeschaltet und richtig am Netzwerk angeschlossen ist.
Seite 225: Einstellung Des Web-Browsers
Kapitel 11 Anhang Einstellung des Web-Browsers Dieses Produkt ist für die Einstellung des Projektors und die Steuerung mit einem Internet- Web-Browser vorgesehen. Je nach der Einstellung des Browsers ist es möglich, dass gewisse Steuerfunktionen nicht zur Verfügung stehen. Kontrollieren Sie, ob die folgenden Funktionen des Web- Browsers richtig eingestellt sind.
Seite 226: Internet Explorer Version 6.0 Activescript-Einstellung
Einstellung des Web-Browsers Beispiele: Betriebssystem und Browser Windows XP Professional Internet Explorer Version 6.0 ActiveScript-Einstellung Wählen Sie im Menü Tools des Web-Browsers Internet Options und klicken Sie auf die Registerkarte Security und auf Customize Level…. Scrollen Sie das Sicherheitsfenster nach unten und kontrollieren Sie, ob bei Scipting Active Scripting auf “Enable“gestellt ist.
Seite 227 Kapitel 11 Anhang Flash Player Add-on-Einstellung Wählen Sie aus dem Tools-Menü des Web- Browsers Manage Add-ons..Stellen Sie vom Pulldown-Menü Show “Add-ons currently located in Internet Explorer” ein. Kontrollieren Sie, ob “Shockwave Flash Object” unter “Enabled” aufgelistet ist. Proxy-Einstellung Wählen Sie im Menü Tools des Web-Browsers Internet Options und klicken Sie auf die Registerkarte Connection und auf LAN Settings.
Seite 228: Javascript-Einstellung
Einstellung des Web-Browsers Netscape Navigator Version 7.0 JavaScript-Einstellung Wählen Sie vom Edit-Menü des Web- Browsers Preference und danach Advanced/Scripts & Plugins im Feld Category. Kontrollieren Sie, ob ein Häkchen bei Enable JavaScript for Navigator gesetzt ist. Aktivieren von Flash Player Einstellen der Flash Player Plug-ins Wählen Sie aus dem Help-Menü...
Seite 229 Kapitel 11 Anhang Proxy-Einstellung Wählen Sie Vom -Menü des Web-Browsers und danach Edit Preference Advanced/Proxies Feld . Stellen Sie die Proxy-Einstellungen des Web-Browsers richtig auf das LAN ein, Category an welchem der Projektor angeschlossen ist. - Verwendung eines Proxy-Servers Wählen Sie bei Verwendung einer externen Internetverbindung Manual proxy configuration vom LAN.
Seite 230: Firewall-Einstellung Für Mac Os X V10.4
Firewall-Einstellung für Mac OS X v10.4 Firewall-Einstellung für Mac OS X v10.4 Bei Verwendung von Windows XP SP2 oder Windows Vista und Network Capture 5 kann die nachstehende Sicherheitswarnung erscheinen. Klicken Sie in diesem Fall auf die Schaltfläche Cancel the block im Dialogfeld, um die Network Capture 5-Funktion zu aktivieren.
Seite 231: Fehlersuche
Kapitel 11 Anhang Fehlersuche Bei Schwierigkeiten mit dem Setup oder der Bedienung des Projektors wird auf die nachstehende Fehlersuche verwiesen. Nehmen Sie die beschriebenen Prüfungen vor. Kein Zugriff des Computers auf Projektoren Wired LAN Ist das LAN-Kabel richtig am Projektor angeschlossen? Leuchtet die Zugriffsanzeige der LAN-Buchse richtig? Leuchtet nicht: Die LAN-Einstellung des Projektors ist auf “Ein”...
Seite 232: Infrastrukturmodus
Fehlersuche Infrastrukturmodus: Bei Einstellung von WLAN 5 (Voreinstellung) Die einzelnen Punkte des Wireless Einstellmenüs des Projektors wie folgt kontrollieren. *IP Address......Keine Einstellung notwendig. *Subnet ........Muss identisch mit Einstellung des Zugriffspunkts sein. *Gateway ......... Muss identisch mit Einstellung des Zugriffspunkts sein. *Network Type .......
Seite 233 Kapitel 11 Anhang Obwohl eine Verbindung zwischen dem Computer und dem Projektor vorhanden ist, lassen sich die Bilder nicht auf die Leinwand projizieren. Überprüfen Sie, ob WLAN/LAN im Menü Eingang - Quelle des Projektors eingestellt ist. Der Projektor kann nicht mit dem Web-Browser ein- bzw. ausgeschaltet werden. Überprüfen Sie, ob die Einstellungen des Projektors korrekt sind.
Seite 234 Fehlersuche Der Projektor gibt bei Real Time Capturing keinen Ton wieder. Führen Sie für die Tonwiedergabe die folgenden Schritte aus: • Starten Sie Real Time Capture und danach die Movie Player Software. • Beenden Sie zuerst die Movie Player Software und danach Real Time Capture. Kontrollieren Sie, ob “PJ Virtual Audio Device”...
Seite 235 Kapitel 11 Anhang File Converter 1 Welche Bildformate können umgewandelt werden? Mit File Converter 1 lassen sich die folgenden Formate in das JPEG-Format umwandeln. Bitmap (.bmp) JPEG (.jpeg .jpg) Microsoft PowerPoint (.ppt) File Converter 2 Es gibt Fälle in denen ein Bild mit weißem Rahmen mit File Converter 2 umgewandelt wird. Bilder mit weißem Rand können je nach Bilddaten wegen des Papierformats vom Druckertreiber auftreten.
Seite 236 Fehlersuche Auto Capture Ich habe die Programmdatei AutoCapture auf dem mitgelieferten USB-Stick gelöscht. Ich möchte AutoCapture über einen handelsüblichen USB-Stick ausführen. Zum Ausführen von AutoCapture müssen Sie alle Dateien und Verzeichnisse im Verzeichnis “Auto Capture“ in ‘Network Viewer & Capture 5 (CD-ROM)’ im Stammverzeichnis des USB-Stick gespeichert haben.
Seite 237: Glossar
Kapitel 11 Anhang Glossar DHCP-Server (Dynamic Host Configuration Protocol) In einem Netzwerk mit TCP/IP muss für jeden Computer und andere Geräte eine IP-Adresse eingegeben werden. Falls ein DHCP-Server im Netzwerk vorhanden ist, werden bei jeder Anforderung IP-Adressen an Client-Computer vergeben. Bei Geräten mit DHCP-Server-Funktionen (wie ein Windows 2000-Server oder ein DFÜ-Router) im Netzwerk werden die DHCP-Serverfunktionen automatisch ausgeführt.
Seite 238 Glossar Wi-Fi Alliance (Frühere Bezeichnung: WECA (Wireless Ethernet Compatibility Alliance)) Hierbei handelt es sich um eine Organisation, die die Verbreitung des WLAN unterstützt. Sie garantiert die Kompatibilität aller Produkte, die die WLAN-Standards erfüllen. IEEE802.11b Dies ist ein WLAN-Standard, der durch den Ausschuss 802 erstellt wurde, und einen Standard für die LAN-Technologie in IEEE (Institute of Electrical and Electronics Engineers) darstellt.
Seite 239 SO-WIN-KY7AE-D BEDIENUNGSANLEITUNG NETWORK FÜR WINDOWS...
Seite 240: Netzwerkinstallation Und Betrieb Für Macintosh
Bedienungsanleitung Netzwerkinstallation und Betrieb für Macintosh Kabelverbindung und kabellose Verbindung Projektoreinstellung und Betrieb Network Capture Diese Bedienungsanleitung beschreibt den Netzwerkbetrieb. Lesen Sie bitte diese Bedienungsanleitung für den Betrieb des Netzwerks sorgfältig. Lesen Sie jedoch zuerst die Bedienungsanleitung des Projektors, damit Sie die Grundbedienung des Projektors und die Sicherheitshinweise richtig verstehen.
Seite 241 – Lassen Sie sich von Ihrem Händler oder von einem erfahrenen Radio/Fernsehfachmann beraten. Modell : 1AV4U19B25500 Handelsbezeichnung : Sanyo Verantwortliche Stelle : SANYO NORTH AMERICA CORPORATION Addresse : 21605 Plummer Street, Chatsworth, California 91311 Telefon-Nr. : (818)998-7322 Dieses Gerät erfüllt die FCC-Bestimmungen, Teil 15 sowie RSS-Gen der IC-Bestimmungen. Für den Betrieb bestehen die folgenden zwei Bedingungen: (1) Dieses Gerät darf keine schädlichen Störungen...
Seite 242 [German] einschlägigen Bestimmungen der Richtlinie 1999/5/EG befindet. K äeso l ev aga k innit ab SANYO S al es & Marke ting Euro p e G mb H sea dm e WL AN M o dul e Eesti (1AV4U19B25500) vastavust direktiivi 1999/5/EÜ põhinõuetele ja nimetatud direktiivist tulenevatele [Estonian] teistele asjakohastele sätetele.
Seite 243 Durch eine fehlerhafte Installation können ein Brand oder andere Unfälle verursacht werden. VORSICHTSHINWEIS FÜR DIE NETZWERKFUNKTION SANYO Electric Co., Ltd. übernimmt keinerlei Haftung für den Verlust oder die Beschädigung von Daten im Computer Projektors verursacht werden könnten. Es wird empfohlen von wertvollen Daten eine Sicherungskopie anzulegen.
Seite 244 Inhaltsverzeichnis Übereinstimmungsnachweise ........................2 Sicherheitshinweise ............................4 Inhaltsverzeichnis .............................5 Betriebsvoraussetzungen und Konfiguration ..................7 Systemanforderungen des Computers ....................7 Netzwerkspezifikationen des Projektors....................8 Nützliche Hinweise zu den Netzwerkfunktionen..................9 So projizieren Sie das Bild vom Computerbildschirm über das Netz .........9 So können Sie den Projektor mit Hilfe eines PCs über das Netzwerk einrichten und steuern .................................9 So können Sie alle Netzwerkfunktionen nutzen..................9 1.
Seite 245 Netzwerkinformation...........................42 Werkseinstellung kabellos..........................42 WIRELESS-Anzeige ............................43 Wireless LAN-Voreinstellungen ........................44 6. Grundeinstellungen und Bedienung ......45 Starten des Browsers............................46 Nutzung der Einstellseite..........................48 Erste Einstellungen ............................50 Netzwerkkonfiguration ..........................53 Konfiguration der Wireless LAN- und der Sicherheitseinstellungen...........55 E-Mail-Einstellung............................57 SNMP-Einstellung............................61 7. Projektorsteuerung............65 Kontrolle des Einschaltzustands und Projektorstatus..............66 Steuerung.................................68 PC-Anpassung ..............................72 Einstellung des Projektors ..........................73...
Seite 246: Betriebsvoraussetzungen Und Konfiguration
Betriebsvoraussetzungen und Konfiguration Systemanforderungen des Computers Für die Netzwerksteuerung des Projektors muss der Computer den folgenden Anforderungen genügen. Betriebssystem MAC OS X v10.4 oder höher 800 MHz PowerPC G4 oder höher, oder 1.8 GHz Intel Core Prozessor oder höher 256 MB oder mehr (512 MB oder mehr wird Speicher empfohlen) Verfügbarer Festplattenspeicher...
Seite 247: Netzwerkspezifikationen Des Projektors
Netzwerkspezifikationen des Projektors LAN-Buchse Datenübertragungsgeschwindigkeit 100Base-TX (100 Mbps)/10Base-T (10 Mbps) Protokoll TCP/IP Wireless LAN Schnittstelle IEEE802.11b/g, IEEE802.11n(Entwurf 2,0) AdHoc, Kommunikationsmodus Infrastrukture 1/2/5.5/11 Mbps (IEEE802.11b) Datenübertragungsgeschwindigkeit 6/9/12/18/24/36/48/54 Mbps (IEEE802.11g) Max. Geschwindigkeit 150Mbps (IEEE802.11n) Wireless-Frequenz (Kanal) 2412 MHz-2462 MHz (CH1-CH11) IEEE802.11g OFDM 54/48Mbps 64QAM, 36/24Mbps 16QAM, 18/12Mbps QPSK, 9/6Mbps BPSK Modulation...
Seite 248: Nützliche Hinweise Zu Den Netzwerkfunktionen
Nützliche Hinweise zu den Netzwerkfunktionen In diesem Handbuch werden die Arbeitsschritte im Menü des Netzwerk-Projektors beschrieben sowie die mitgelieferte Anwendersoftware für Windows-Nutzer. Bitte schlagen Sie in diesem Handbuch die entsprechenden Passagen nach. So projizieren Sie das Bild vom Computerbildschirm über das Netz Um das Bild vom Computerbildschirm über das Netzwerk zu projizieren, müssen Sie im Projektor eine Netzwerkeinstellung vornehmen und den Projektor mit dem Netzwerk verbinden.
Seite 250: Lan-Funktionen
Kapitel 1. LAN-Funktionen In diesem Kapitel werden die Besonderheiten, die Betriebsweise und Verbindungsprozeduren des LANs beschrieben.
Seite 251: Lan-Funktionen Und Besonderheiten
Kapitel 1 LAN-Funktionen LAN-Funktionen und Besonderheiten Dieses Gerät ist mit LAN-Netzwerkfunktionalität ausgerüstet. Mit Hilfe von spezieller Software lassen sich Bilder des Computers mit dem Projektor über ein Netzwerk projizieren. Mit der Software lassen sich die wiederzugebenden Bilder bearbeiten. Diese Software verfügt über folgende Funktionen und der Projektor lässt sich in verschiedenen Netzwerkumgebungen betreiben, um vielfältigen Anforderungen gerecht zu werden.
Seite 252: Anschlussbeispiel
Anschlussbeispiel Anschlussbeispiel In der nachstehenden Abbildung ist ein Beispiel einer Wiedergabe über ein LAN gezeigt. Das Bild des Computers (1) (Wired LAN), bzw. Computer (2) (Wireless LAN) kann über die angesteuerten Projektoren wiedergegeben werden. Computer (2) Computer (1) Zugriffspunkt...
Seite 253: Lan-Anschlussart
Kapitel 1 LAN-Funktionen LAN-Anschlussart Die Anschlussart ist je nach der LAN- und Computerumgebung verschieden. Führen Sie den richtigen Anschluss für die entsprechenden Umfelder aus. Wireless LAN, Infrastructure-Modus Kommunikation über einen Zugriffspunkt zwischen Wired LAN-Gerätn und Wireless LAN-Geräten. Oder Kommunikation über einen Zugriffspunkt zwischen verschiedenen Wireless LAN-Geräten. Wireless LAN-Geräte verwenden einen Zugriffspunkt für die Kommunikation in den SSID/ESSID-Modi.
Seite 254 LAN-Anschlussart Wired LAN Kommunikationsmodus Kommunikation über ein LAN Computer(1) Computer(2) Computer (3) Bedienung der Computermaus mit der Fernbedienung Falls die Projektorfernbedienung über eine Mausfunktion verfügt, lässt sich der Computer mit der Projektorfernbedienung bedienen. Richten Sie die Fernbedienung beim Bedienen gegen den Projektor. Für die Bedienung als Computermaus braucht das USB-Kabel nicht angeschlossen zu werden.
Seite 255 Kapitel 1 LAN-Funktionen...
Seite 256: Einstellungen
Kapitel 2. Einstellungen In diesem Kapitel werden die Installation der Software Network Capture 5 und die Netzwerkeinstellung beschrieben.
Seite 257 Kapitel 2 Einstellungen Führen Sie für den Netzwerkbetrieb des Projektors die folgenden Schritte aus. Installieren Sie die Software im Computer. Schritt 1 Installieren Sie die Software auf der CD-ROM in jedem zu bedienenden Computer. Lesen Sie für die Installation die folgenden Seiten dieses Kapitels. Wählen Sie Wired LAN oder Wireless LAN, führen Sie den Schritt 2 Anschluss am LAN aus und nehmen Sie die Konfiguration vor.
Seite 258: Installation Der Software
Installation der Software Installation der Software Für die Verwendung der Network Capture-Funktion muss die Software im Computer installiert werden. Installieren Sie die Software wie folgt. Hinweis: Für die Installation der Software im Computer müssen Sie sich als Administrator anmelden. Vor dem Installieren müssen alle anderen Programme geschlossen wer- den, weil sonst eine richtige Installation nicht möglich ist.
Seite 259 Kapitel 2 Einstellungen Wählen Sie ein Ziel und klicken Sie auf Continue. Klicken Sie für die Grundinstallation auf Install. Klicken Sie die Schaltfläche Close an, um die Installation abzuschließen.
Seite 260 Installation der Software Softwareinstallation In Ihrem Computer wird das folgende Programm installiert. Network Capture 5: Erfassen des wiedergegebenen Computerbildes und Weiterleitung zum Projektor über das Netzwerk. * Verschieben Sie dieses Programm zum Deinstallieren in den Papierkorb.
Seite 261 Kapitel 2 Einstellungen...
Seite 262: Bezeichnung Und Funktionen Des Bedienungsbildschirms
Kapitel 3. Bezeichnung und Funktionen des Bedienungsbildschirms In diesem Kapitel werden die Funktionen der einzelnen Bedienungselemente auf dem Bildschirm beschrieben.
Seite 263: Bereitschaftsanzeige Für Netzwerkzugriff
Kapitel 3 Bezeichnung und Funktionen des Bedienungsbildschirms Bereitschaftsanzeige für Netzwerkzugriff Schalten Sie den Projektor ein und wählen Sie entweder “LAN” oder “WLAN” im Eingangsmenü des Projektors. Auf dem Bildschirm erscheint die Anzeige “Bitte warten... ” . Nach kurzer Zeit erscheint die Bereitschaftsanzeige für die Netzwerkverbindung, wie nachstehend gezeigt.
Seite 264: Network Capture 5
Network Capture 5 Network Capture 5 Dieses Programm ist für die Projektion von Computerbildern über ein Netzwerk. Wählen Sie “Network Capture 5” vom “Macintosh HD” --> “Application” --> “Network Capture 5”-Menü, so dass der folgende Bildschirm erscheint. Das Programm wird gestartet. Bezeichnungen und Funktionen der Bedienungselemente auf dem Bildschirm Schaltfläche Search PJ Für die Suche nach Projektoren, die am Netzwerk angeschlossen sind.
Seite 265 Kapitel 3 Bezeichnung und Funktionen des Bedienungsbildschirms Schaltfläche Start real time Erfassen (projizieren) des Computerbildschirms in Echtzeit. Nach dem Ausführen von “Start real time capture” verschwindet das Anwendngsfenster. • • • Schaltfläche One-shot capture Zum Kopieren und Erfassen (Projektion) des Computerbildschirm ohne Modifizierung. Nach dem Ausführen von “One-shot capture”...
Seite 266: Wired Lan-Konfiguration
Kapitel 4. Wired LAN-Konfiguration In diesem Kapitel werden die Vorbereitungen für die Wired LAN-Einstellungen mit Projektoren und das Einstellen der LAN-Umgebung beschrieben.
Seite 267: Anschluss An Ein Lan
Kapitel 4 Wired LAN-Konfiguration Das Vorgehen und die Einstellungen sind je nach Ort der LAN-Installation verschieden. Wenden Sie sich für das richtige Einstellen des LANs an Ihren Systemadministrator. Anschluss an ein LAN Schließen Sie das LAN-Kabel an der LAN-Buchse des Projektors an. Zugriffsanzeige (Orange) Wenn der Projektor mit LAN-Buchse...
Seite 268 Netzwerkeinstellungen 4. Wählen Sie “Netzwerkeinstellung” im Menü Netzwerk und drücken Sie die SELECT-Taste. Darauf erscheint der LAN-Einstellungsbildschirm, und die ausgewählten LAN-Einstellungen werden angezeigt. Stellen Sie die einzelnen Punkte ein. Wenden Sie sich für Einzelheiten zu den Einstellungen an Ihren Systemadministrator. Mit den Zeigertasten können Sie von einem Menü-Punkt zum anderen wechseln und über die Schaltfläche SELECT auswählen.
Seite 269: Überprüfung Des Anschlusses
Kapitel 4 Wired LAN-Konfiguration Überprüfung des Anschlusses Überprüfen Sie, ob der Projektor richtig am LAN angeschlossen ist. 1. Aktivieren Sie “Network Capture 5”, das Programm, das auf dem im LAN eingebundenen Computer installiert ist. 2. Falls nach der Anzeige von “Searching projector” die Projektorbezeichnung* in der Netzwerk- Projektorliste erscheint, sind die Netzwerkeinstellungen richtig ausgeführt.
Seite 270 Betriebskontrolle Falls der Projektor nicht im gleichen LAN-Bereich installiert ist und der LAN-Bereich des Computers vom LAN-Bereich des Projektors durch einen Router getrennt wird, kann der Projektor weder gefunden noch angezeigt werden. 1. Klicken Sie die Schaltfläche Specify IP an. Das Fenster “Search specified IP address” erscheint. 2.
Seite 271: Netzwerk-Pin-Code
Kapitel 4 Wired LAN-Konfiguration Netzwerk-PIN-Code Mit dem Netzwerk-PIN-Code kann der Zugriff über das Netzwerk auf den Projektor eingeschränkt werden. Nach dem Einstellen des Netzwerk-PIN-Codes muss der Code für die Projektorbedienung über das Netzwerk eingegeben werden. 1. Wählen Sie “Netzwerk-PIN-Code” aus dem Menü Netzwerk und drücken Sie die SELECT-Taste. Der Bildschirm Netzwerk-PIN-Code wird angezeigt.
Seite 272: Lan-Kabelgebunden - Werkseinstellung
Wired LAN-Voreinstellungen LAN-Kabelgebunden - Werkseinstellung Wählen Sie im Projektormenü “Standardnetzwerkeinstellungen” und drücken Sie die SELECT-Taste. Damit werden alle Wired LAN-Einstellungen auf die Voreinstellungen bei der Auslieferung zurückgesetzt. Für Einzelheiten wird auf “Wired LAN-Voreinstellungen” (Seite 34) verwiesen.
Seite 273: Wired Lan-Voreinstellungen
Kapitel 4 Wired LAN-Konfiguration Wired LAN-Voreinstellungen Gewähltes LAN Parameter LAN 1 LAN 2 LAN 3 IP CONFIGURATION MANUAL(MANUELL) DHCP MANUAL(MANUELL) (IP-KONFIGURATION) IP ADDRESS 169.254.100.100 192.168.100.100 192.168.100.100 (IP ADRESSE) SUBNET MASK 255.255.0.0 255.255.255.0 255.255.255.0 (SUBNETZMASKE) GATEWAY ADDRESS 255.255.255.255 255.255.255.255 255.255.255.255 (GATEWAY-ADRESSE) DNS ADDRESS 255.255.255.255 255.255.255.255...
Seite 274: Wireless Lan-Konfiguration
Kapitel 5. Wireless LAN-Konfiguration In diesem Kapitel werden die Vorbereitungen für die Wireless LAN-Einstellungen mit Projektoren und das Einstellen der LAN-Umgebung beschrieben. Der Projektor ist mit einem Wireless LAN-Modul ausgerüstet. Das Vorgehen und die Einstellungen sind je nach Ort der LAN-Installation verschieden. Wenden Sie sich für die Installation und das richtige Einstellen des LANs an Ihren Systemadministrator.
Seite 275: Netzwerkeinstellungen
Kapitel 5 Wireless LAN-Konfiguration Netzwerkeinstellungen Der Projektor ist mit einem Wireless LAN-Adapter ausgerüstet. Stellen Sie das Wireless LAN-Netzwerk mit Hilfe des Projektormenüs ein. Detaillierte Netzwerkeinstellungen werden mit dem Browser vorgenommen. Siehe “6. Grundeinstellung und Bedienung” “Netzwerkkonfiguration” (Seite 53). Führen Sie zuerst die in diesem Kapitel beschriebenen Einstellungen durch, bevor Sie die Einstellungen in “6.
Seite 276 Netzwerkeinstellungen 5. Wählen Sie nach Abschluss der Einstellungen Bestätigen und drücken Sie die SELECT-Taste. Damit ist die Einstellung abgeschlossen. Wählen Sie zum Aufheben der vorgenommenen Einstellungen Abbrechen und drücken Sie die SELECT-Taste. Die Einstellungen lassen sich mit “4. Wired LAN-Konfiguration” “Überprüfung des Anschlusses”...
Seite 277: Konfiguration Der Sicherheit Mit Dem Projektor
Kapitel 5 Wireless LAN-Konfiguration Konfiguration der Sicherheit mit dem Projektor Stellen Sie die Sicherheit wie folgt mit dem Projektor ein. Konfigurieren Sie das Netzwerk wie in “5. Wireless LAN-Konfiguration” (Seiten 35 - 44) beschrieben, wählen Sie im LAN-Einstellbildschirm Weiter und drücken Sie die SELECT-Taste. Der Sicherheitseinstellbildschirm wird angezeigt.
Seite 278 Konfiguration der Sicherheit mit dem Projektor Sicherheit “WEP” 1. Stellen Sie die WEP-Sicherheit mit den Zeigertasten ein. 2. Stellen Sie “Key index” ein. Wählen Sie mit den Zeigertasten HEX oder ASCII. Es lassen sich vier Arten (#1 - #4) von “WEP key” einstellen. Verwenden Sie die Zeigertasten zur Einstellung des rechten Rahmens und die Zeigertasten zur Einstellung von “WEP key (#1 - #4)”.
Seite 279 Kapitel 5 Wireless LAN-Konfiguration Sicherheit “WPA-PSK” und “WPA2-PSK” 1. Stellen Sie die WPA-PSK-Sicherheit mit den Zeigertasten ein. WPA-PSK(TKIP) -Konfigurationsbildschirm 2. Stellen Sie mit den Zeigertasten das Feld ein und drücken Sie die SELECT-Taste. Der Eingabebildschirm für “PSK” wird angezeigt. Geben Sie “PSK” mit den Zeigertasten ein. Bei einem Fehler von “PSK”...
Seite 280: Einfache Wireless-Einstellung
Einfache Wireless-Einstellung Einfache Wireless-Einstellung Für diese Einstellungsart erübrigen sich komplizierte LAN-Einstellungen. Für das Netzwerk wird dabei der AdHoc-Modus eingestellt. VORSICHT: Für diese Funktion ist die Anmeldung mit den Administratorrechten erforderlich. Der verwendete Netzwerkadapter sollte “AirMac” sein. Einstellung 1. Schalten Sie den Projektor ein und wählen Sie “WLAN” im Eingangsmenü des Projektors. 2.
Seite 281: Netzwerk-Pin-Code
Kapitel 5 Wireless LAN-Konfiguration WIRELESS-Anzeige Computer und Wireless LAN-Anschluss Der mit “Einfache Einstellung” vorgenommene Wireless LAN-Anschluss wird über den AdHoc-Modus vorgenommen. Für die Einstellungen wird auf “Wireless LAN-Voreinstellungen” verwiesen (Seite 44). Mit “Einfache Einstellung” wird die LAN-Umgebung des Computers auf die Einstellung umgeschaltet. Aus diesem Grund steht das LAN während der Verwendung von “Network Capture 5”...
Seite 282 WIRELESS-Anzeige WIRELESS-Anzeige Wenn die Wireless LAN-Konfiguration richtig eingestellt ist und eine drahtlose Kommunikation mit dem Zugangspunk oder dem Netzwerkcomputer aufgebaut wurde, leuchtet die WIRELESS-Anzeige auf der Vorderseite des Geräts. Wenn Daten gesendet oder empfangen werden, blinkt die Anzeige. Falls dasl Wireless LAN im Netzwerk ausgewählt wurde, die WIRELESS-Anzeige aber nicht leuchtet, so bedeutet dies, dass die Wireless LAN-Konfiguration nicht korrekt eingestellt wurde.
Seite 283: Wireless Lan-Voreinstellungen
Kapitel 5 Wireless LAN-Konfiguration Wireless LAN-Voreinstellungen Die Voreinstellungen für WLAN 4, WLAN 5 und WLAN vereinfacht sind wie folgt. Gewähltes LAN Einstellungen WLAN 4 WLAN 5 WLAN vereinfacht IP CONFIGURATION MANUAL(MANUELL) DHCP MANUAL(MANUELL) (IP-KONFIGURATION) IP ADDRESS 169.254.100.100 192.168.100.100 169.254. * . * (IP ADRESSE) SUBNET MASK 255.255.0.0...
Seite 284: Grundeinstellungen Und Bedienung
Kapitel 6. Grundeinstellungen und Bedienung Beschreibung der Grundbedienung und Einstellungen mit dem Web-Browser. • Erste Einstellungen Grundeinstellungen, wie Projektorbezeichnung, Netzwerk-PIN-Code, Zeiteinstellung usw. • Netzwerkeinstellung Konfigurieren der Wired/Wireless LAN- Einstellung. • E-Mail-Einstellung Konfigurieren der E-Mail-Funktion für die Überwachung des Projektors. • SNMP-Einstellung Konfigurieren der SNMP-Funktion für die Überwachung des Projektors.
Seite 285: Starten Des Browsers
Kapitel 6 Grundeinstellung und Bedienung Starten des Browsers 1. Schalten Sie den Projektor ein. 2. Starten Sie Network Capture 5. Damit wird im Netzwerk nach Projektoren gesucht, deren IP-Adresse oder Bezeichnung in der Netzwerk-Projektorliste aufgeführt sind. 3. Wählen Sie den Projektor aus der Netzwerk-Projektorliste durch doppeltes Anklicken aus. 4.
Seite 286 Starten des Browsers Anzeige der Haupteinstellseite Abhängig vom eingestellten Anzeigemodus erscheint die folgende Haupteinstellseite. Nehmen Sie die verschiedenen Einstellungen mit Hilfe dieser Seite vor. Klicken Sie die Menüs für die Anzeige der Bedienungselemente und der Einstellseiten an. Haupteinstellseite im Standardmodus Uhrzeit Durch Anklicken des Textes wird die Anzeige...
Seite 287: Nutzung Der Einstellseite
Kapitel 6 Grundeinstellung und Bedienung Haupteinstellseite im Lightmodus Untermenüregister Seitennummern Rückschaltung auf die Umschaltung auf das Einstellseite Anzeigemoduswahlseite. Hauptmenü Hauptmenü Eine leere Seite erscheint, falls Ihr PDA nicht über einen Adobe Flash Player verfügt. Installieren Sie Adobe Flash Player ( Seite 47).
Seite 288 Verwendung der Einstellseite Einstellarten Textfeldeinstellung Geben Sie den Wert bzw. den Text ein und klicken Sie auf die Schaltfläche Set. oder ändern Sie den Wert mit den Schaltflächen klicken Sie danach auf die Schaltfläche Set. Bei gedrückt gehaltener Schaltfläche ändert sich der Wert schnell.
Seite 289: Erste Einstellungen
Kapitel 6 Grundeinstellung und Bedienung Erste Einstellungen Nach der Installation des Projektors müssen die folgenden Grundeinstellungen vorgenommen werden. Klicken Sie im Hauptmenü auf Initial setting, um die Grundeinstellungen-Seite anzuzeigen. Element Beschreibung Language ....Zum Umschalten der Sprache der Einstellseite. Englisch oder Japanisch. Model name ....Anzeige des Projektormodells Projector name..Einstellung der Projektorbezeichnung.
Seite 290 Anfängliche Einstellungen Netzwerk-PIN-Code-Einstellung Für die Einstellung des Netzwerk-PIN-Code, um den Zugriff von unautorisierten Personen abzuweisen. Geben Sie eine vierstellige Zahl als Netzwerk-PIN-Code in das Textfeld ein und klicken Sie auf die Schaltfläche Set. Die Netzwerkfunktion des Projektors wird neu gestartet, was ungefähr 20 Sekunden dauert.
Seite 291 Kapitel 6 Grundeinstellung und Bedienung Element Beschreibung NTP address.....Geben Sie die NTP-Serveradresse ein. Lassen Sie sich vom Netzwerkadministrator über die Einstellung eines NTP-Servers beraten. Time zone....Hier wird die Zeitzone Ihres Landes bzw. Ihrer Region eingestellt Temperature....Einstellen der Anzeigetemperatur in Grad Celsius oder Fahrenheit.
Seite 292: Netzwerkkonfiguration
Netzwerkkonfiguration Netzwerkkonfiguration Klicken Sie im Hauptmenü auf Network. Die folgende Grundeinstellungen-Seite wird angezeigt. Stellen Sie die Netzwerkumgebung des Projektors mit dem Submenü Setting ein. LAN-Einstellung 1. Nehmen Sie die Einstellung des LANs mit dem Pulldown-Menü Change setting vor. LAN1(Wired) LAN2(Wired) LAN3(Wired) LAN4(Wireless) LAN5(Wireless)
Seite 293 Kapitel 6 Grundeinstellung und Bedienung 2. Wählen Sie im Pulldown-Menü IP configuration entweder “Manual” oder “DHCP”. Bei der Wahl von “DHCP” werden die IP-Adresse, die Subnetmaske, das voreingestellte Gateway und DNS automatisch konfiguriert. Nur die DNS-Adresse muss manuell eingestellt werden, falls vom DHCP-Server keine Information zur DNS-Adresse ausgegeben wird.
Seite 294: Konfiguration Der Wireless Lan- Und Der Sicherheitseinstellungen
Konfiguration der Wireless LAN- und der Sicherheitseinstellungen Konfiguration der Wireless LAN- und der Sicherheitseinstellungen Konfigurieren Sie die WLAN- und die Sicherheitseinstellungen für WLAN4 und WLAN5. Wireless LAN-Einstellungen 1. Klicken Sie die Registerkarte [2] auf der Grundeinstellungen-Seite an. Die folgende Wireless LAN- Einstellung kann vorgenommen werden.
Seite 295 Kapitel 6 Grundeinstellung und Bedienung Wireless LAN-Sicherheitseinstellungen Klicken Sie die Registerkarte [3] auf der Grundeinstellungen- Seite. Die folgende Wireless LAN-Sicherheitsinstellung kann vorgenommen werden. Klicken Sie nach abgeschlossener Konfiguration auf die Schaltfläche Set. Element Beschreibung Network security ...Einstellung der Verschlüsselungsart. Die folgenden Arten sind möglich. WEP64(40)bit Open WEP64(40)bit Share WEP128(104)bit Open...
Seite 296: E-Mail-Einstellung
E-Mail-Einstellung E-Mail-Einstellung Die Software verfügt über eine E-Mailfunktion um beim Auslösen einer Warnung, oder wenn die Projektionslampe das Lebensende erreicht hat, eine E-Mail an die Benutzer oder den Administrator zu senden. Klicken Sie im Hauptmenü auf E-mail setting und führen Sie die folgenden Schritte aus. Element Beschreibung SMTP server*...
Seite 297 Kapitel 6 Grundeinstellung und Bedienung Registrieren und Löschen von E-Mailadressen Klicken Sie auf “Add E-mail address” und geben Sie die E-Mailadresse in das Textfeld ein und klicken Sie auf die Schaltfläche Set. Um die registrierten Adressen zu überprüfen, können Sie das Submenü-Register Check/Delete anklicken. Die Adressen werden wie in der rechts stehenden Abbildung gezeigt aufgelistet.
Seite 298 E-Mail-Einstellung Beispiele: Art und Inhalt der Warnungsmail Beim Auftreten einer Projektorstörung wird entsprechend den eingestellten Bedingungen die folgende Nachricht an die registrierten E-Mailadressen versendet. Nach Erhalt dieser Nachricht ist der Administrator bzw. der Benutzer in der Lage, rasche Gegenmaßnahmen zu treffen. Dies ist für Wartung und Betriebsbereitschaft des Projektors sehr wichtig.
Seite 299 Kapitel 6 Grundeinstellung und Bedienung When PJ lamp replacement time is reached: TITLE: Message from projector 10-03-2007 00:59 Projector Model Name: model name TCP/IP: 192.168.1.201 Projector Name: Proj05 It sends you following message. *The PJ lamp replace time is reached. Die Lampe sofort austauschen und den Betriebsstundenzähler zurückstellen.
Seite 300: Snmp-Einstellung
SNMP-Einstellung SNMP-Einstellung Die Software verfügt über eine SNMP-Funktion (Simple Network Management Protocol). Die SNMP-Funktion besteht aus Manager und Agenten. Die Gruppe, welche Informationen über SNMP austauscht, wird als “Community” bezeichnet. In einer Community gibt es zwei Zugriffsarten, “Refer” (nur lesen) und “Set” (lesen - schreiben). Im Rahmen dieser Anwendung kann nur “Refer”...
Seite 301 Kapitel 6 Grundeinstellung und Bedienung Trap Gegenstand Beschreibung Community name..Eingabe der Community-Bezeichnung zum Senden von “Trap”. Die voreingestellte Bezeichnung ist “public”. Trap address ....Eingabe der IP-Adresse im Computer des SNMP- Managers für den Erhalt von “Trap”. Es lassen sich bis zu 10 Adressen registrieren.
Seite 302 SNMP-Einstellung Trap option Einstellung “Trap option” Setzen Sie ein Häkchen in das Kontrollkästchen vor der Bedingung, um eine Benachrichtigung zu senden. Klicken Sie die Schaltfläche , falls Sie ein Häkchen in das Kontrollkästchen setzen oder daraus entfernen. [1]–––––––––––––––––––––––––––––––––– When PJ lamp is off. When PJ lamp replacement time is reached.
Seite 303 Kapitel 6 Grundeinstellung und Bedienung...
Seite 304: Projektorsteuerung
Kapitel 7. Projektorsteuerung Beschreibung der Bedienung und Einstellungen des Projektors mit dem Web-Browser.
Seite 305: Kontrolle Des Einschaltzustands Und Projektorstatus
Kapitel 7 Projektorsteuerung Kontrolle des Einschaltzustands und Projektorstatus Klicken Sie im Hauptmenü auf Power & Status. Die Steuerseite wird angezeigt. Der Einschaltzustand des Projektors kann durch Anklicken der Schaltflächen ON und Standby gesteuert werden. Das Bestätigungsfenster erscheint beim Anklicken von Standby, wie nachstehend gezeigt.
Seite 306 Kontrolle des Einschaltzustands und Projektorstatus Projektorzustand Status Beschreibung Normal..............Normaler Projektorbetrieb. Power management in operation......Lampenabschaltung aktiviert. Lamp failure............Auftreten einer Lampenstörung. Abnormal Temperature........Die Temperatur des Projektors ist zu hoch. Cooling down after abnormal Temp..Der Projektor erfasst eine abnormale Temperatur und kühlt sich ab. Standby after Abnormal Temp.
Seite 307: Steuerung
Kapitel 7 Projektorsteuerung Steuerung Klicken Sie im Hauptmenü auf Control. Die Einstellung ist je nach Seiteninhalt verschieden. Klicken Sie auf die Seitennummer zum Umschalten und wählen Sie die gewünschten Einstellungen. Für Einzelheiten zu den einzelnen Einstellungen wird auf die Bedienungsanleitung des Projektors verwiesen. Eingang Mit dieser Funktion wird der Eingang und die Quelle des Projektors eingestellt.
Seite 308 Steuerung System Mit dieser Funktion kann das System des Projektoreingangssignals eingestellt werden. Die verfügbaren Systemmodi sind im Pulldown-Menü des Eingangssignals aufgelistet. Wählen Sie ein System und klicken Sie auf die Schaltfläche Set. Mögliche Einstellungen für den RGB(PC analog)- Eingang Element Beschreibung XGA1 ......Automatische Umschaltung auf das richtige Computersystem des Eingangssignals.
Seite 309 Kapitel 7 Projektorsteuerung Bildeinstellung Diese Funktion dient der Einstellung des projizierten Bildes und der Speicherung des Bildmodus. Klicekn Sie zur Abspeichern des eingestellten Werts auf die Schaltfläche Store und zum Laden eines gespeicherten Werts auf die Schaltfläche Load. Element Beschreibung Contrast.....Einstellen des Bildkontrasts.
Seite 310 Steuerung Diese Funktion dient der Einstellung der Tonwiedergabe des Projektors. Die Werte im Textfeld geben die gegenwärtige Einstellung bzw. den Status an. Element Beschreibung Volume ......Einstellung des Lautstärkepegels der Wiedergabe über die Lautsprecher. Mute......Tonstummschaltung.
Seite 311: Pc-Anpassung
Kapitel 7 Projektorsteuerung PC-Anpassung Klicken Sie im Hauptmenü auf PC Adj.. Mit dieser Funktion kann das Signal, das vom Computer am Projektor anliegt für eine optimale Bildprojektion eingestellt werden. Element Beschreibung Current mode...Anzeige des gegenwärtig eingestellten Modus, wie VGA, SVGA, XGA, SXGA, UXGA, WXGA usw. oder MODE 1 - MODE 5, eine benutzerdefinierte Einstellung, die mit der nachstehend beschriebenen “Mode Store”-Funktion ausgeführt wurde.
Seite 312: Einstellung Des Projektors
Einstellung des Projektors Einstellung des Projektors Klicken Sie im Hauptmenü auf Setting. Diese Funktion dient zum Einstellen des Projektors. Wählen Sie das Submenü [Screen setting], [Setting 1] oder [Setting 2] und führen Sie die Einstellung aus. Gegenstand Beschreibung Screen......Umschalten des Bildschirmmodus. Je nach Eingangssignal ist es möglich, dass kein Modus verfügbar ist, wie in der nachstehenden Tabelle gezeigt.
Seite 313 Kapitel 7 Projektorsteuerung Element Beschreibung Language ....Einstellen der Anzeigesprache für die Bildschirmmenüs des Projektors. Start Auto setup ....Nach dem Anklicken der Schaltfläche werden die Funktionen “Auto PC Adj” und “Input Search” entsprechend den Einstellungen ausgeführt. Auto PC adj..Einstellen der Auto PC-Anpassung. Input search ..Einstellen der automatischen Erfassung eines Eingangssignals.
Seite 314 Einstellung des Projektors Element Beschreibung Key lock.....Einstellen der Tastensperre des Projektors oder der Fernbedienung. Closed caption..Stellt die Untertitelfunktion ein. Closed caption..Stellt den Untertitelmodus ein. (OFF/CC1/CC2/CC3/ CC4) Color .....Stellt die Farbe des Inhalts ein. (Color/White) Fan ......Einstellen der Option nach dem Ausschalten. L1 Normales Abkühlen L2 Leises Abkühlen Fan control....Einstellen der Gebläsedrehzahl.
Seite 315: Timereinstellungen
Kapitel 7 Projektorsteuerung Timereinstellungen Diese Seite dient der Einstellung des Timers, um den Projektor an einem vorprogrammierten Tag zu einer bestimmten Zeit aus- oder einzuschalten. Führen Sie zum Einstellen die folgenden Schritte aus. Klicken Sie im Hauptmenü auf Timer. “---” erscheint als aktuelle Zeit, falls Aktuell im Projektor ein- die Zeit nicht richtig eingestellt ist.
Seite 316 Timereinstellung Einstellen der Einschaltzeit Geben Sie die Zeit (Stunden:Minuten) im 24-Stunden-Fomat ein. Beispiel: Geben Sie [18:25], um die Uhrzeit von 18:25 einzustellen. Wählen Sie einen Vorgang Wählen Sie vom Pulldown-Menü einen Vorgang. Ereignis Betätigung ON........Einschalten des Projektors OFF ........ Ausschalten des Projektors Lamp Auto ....
Seite 317 Kapitel 7 Projektorsteuerung Hinweise für die Timerprogrammierung Es lassen sich bis zu 10 Timerprogrammierungen registrieren. Timerprogrmmierungen werden je nach dem Einschaltzustand des Projektors immer entsprechend der nächsten Einstellung ausgeführt. Im folgenden Beispiel wird der Projektor mit der Programmierung 3 eingeschaltet, die nächste Programmierung 4 (Einschalten) bleibt wirkungslos, weil der Projektor bereits eingeschaltet ist.
Seite 318: Projektorinformation
Projektorinformation Projektorinformation Auf diese Seite werden die Grundinformationen des Projektorstatus angezeigt. Klicken Sie im Hauptmenü auf Information. Element Beschreibung Input......Anzeige des gewählten Eingangs und der Quelle System.......Anzeige des gewählten Signalsystems Signal ......Eingangssignalstatus Screen......Anzeige des Bildschirmmodus Lamp status ....Anzeige des Lampenstatus mit Animation. Siehe Tabelle auf der folgenden Seite.
Seite 319 Kapitel 7 Projektorsteuerung Anzeige des Projektionslampenstatus Symbolanzeige/ Status Hintergrund Lampe eingeschaltet (Normal) weiß - gelb/blau Lampe eingeschaltet (eine spezifizierte Lampenbetriebszeit ist erreicht, die weiß - gelb/rot Lampe muss sofort ersetzt werden) Lampe ausgeschaltet (Normal) grau/blau Lampe ausgeschaltet (eine spezifizierte Lampenbetriebszeit ist erreicht, die grau/rot Lampe muss sofort ersetzt werden) Lampenausfall (Lampenstörung, den Lampenzustand kontrollieren)
Seite 320: Steuerung Mehrerer Projektoren
Steuerung mehrerer Projektoren Steuerung mehrerer Projektoren Steuerung und Einstellung von mehreren Projektoren Falls im Netzwerk mehrere Projektoren vorhanden sind, lassen sich diese gemeinsam steuern und einstellen. Klicken Sie im Hauptmenü zur Anzeige der Steuerungsseite auf Multi Control. Hinweis: Zur Steuerung mehrerer Projektoren, müssen alle Projektoren auf den gleichen Netzwerk- PIN-Code eingestellt sein.
Seite 321 Kapitel 7 Projektorsteuerung Aktivieren/Deaktivieren der Multi-Steuerung Ein- und Ausschalten der Mult-Steuerung Klicken Sie zum Aktivieren oder Deaktivieren der Multi-Steuerung auf das Menü Multi control setting und wählen Sie ON oder OFF. Multi-Steuerungseinstellung OFF ..Ausschalten der Multi-Steuerung ON....Einschalten der Multi-Steuerung. Das Multi- Steuerungsmenü...
Seite 322 Steuerung mehrerer Projektoren Registrierung des Projektors Um die Multi-Steuerung zu nutzen muss die IP-Adresse des zu steuernden Projektors registriert werden. Klicken Sie das Register PJ registration an und geben Sie die Angaben für “IP address”, “Memo” und “Multi control item” ein und klicken Sie danach auf die Schaltfläche Set. Element Beschreibung IP address ....Geben Sie die IP-Adresse des zu steuernden Projektors...
Seite 323 Kapitel 7 Projektorsteuerung Ändern des Modus registrierter Projektoren Wählen Sie zum Ändern eines registrierten Projektors im Pulldown-Menü einen Modus unter der IP-Adresse des Zielprojektors und klicken Sie auf die Schaltfläche Set. Modus Bedienung Control....... Projektorsteuerung Control & Image..Steuerung und Bildwiedergabe Image......
Seite 324 Steuerung mehrerer Projektoren Check & Change-Seite des Light-Modus Die folgenden Einstellungen sind auf der “Check & Change” -Seite des Light-Modus nicht vorhanden. - Ändern des Steuerungsmodus - Löschen einer registrierten IP-Adresse - Anzeige des Status - Anzeige von Memo Anzeige für den Modus “Image”...
Seite 325 Kapitel 7 Projektorsteuerung...
Seite 326: Network Capture-Funktionen
Kapitel 8. Network Capture-Funktionen Network Capture ist eine Funktion für die Wiedergabe des Bildes auf dem Bildschirm eines Computers über das Netzwerk. - Real time Capture...
Seite 327: Network Capture-Funktion
Kapitel 8 Network Capture-Funktionen Network Capture-Funktion Network Capture ist eine Funktion für die Wiedergabe des Bildes auf dme Bildschirm eines Computers mit installiertem Network Capture 5 mittels eines Projektors über das Netzwerk. Diese Funktion verfügt über den folgenden Modus. - Real time Capture ( Seite 91) Diese Funktion ist für die Wiedergabe des Bildes auf dem Bildschirm eines Computers über das Netzwerk in Echtzeit mittels eines Projektor.
Seite 328 Network Capture-Funktion Befehle auf der Taskleiste Beim Anklicken des Symbols Network Capture 5 auf der Menüleiste erscheint ein Popup-Menü. Die Befehle sind je nach Betriebsart verschieden, wie nachstehend gezeigt. Network Capture aktiviert Parameter set up... Window show.. Version information.. Shut down Menü...
Seite 329 Kapitel 8 Network Capture-Funktionen Parametereinstellung Klicken Sie auf die Schaltfläche Parameter set up und stellen Sie die Parameter mit Hilfe des Parametereinstellfensters ein. Element Beschreibung Capture port .....Einstellen der Capture Portnummer des Projektors. Die Voreinstellung ist 9000. Pincode.......Einstellen des Netzwerk-PIN-Codes des Projektors. PJ search time....Einstellen der Zeit für die Projektorsuche zwischen 1 bis 60 Sekunden.
Seite 330: Verwendung Von Real Time Capture
Verwendung von Real Time Capture Verwendung von Real Time Capture Diese Funktion dient der Wiedergabe des Bildes auf dem Bildschirm eines Computers mittels eines Projektors in Echtzeit. Das mit dem Projektor projizierte Bild kann mit dem Computer, Web-Browser oder dem Projektor gewählt werden. Registrierung des Computers Es lassen sich bis zu 30 Computer registrieren.
Seite 331 Kapitel 8 Network Capture-Funktionen [1] Steuerung mit dem Computer * PC mit Network Capture installiert. Bildschirm mit PJ2 projizieren. Capture * Beginn mit dem Erfassen vom PC1. Vorher den Eingangsmodus “Network” einstellen. Network Capture 5 starten. Wählen Sie den Projektor in der Projektorliste im Anwendungsfenster und klicken Sie auf Start real time capture.
Seite 332 Verwendung von Real Time Capture [2] Steuerung mit dem Web-Browser * PC mit Network Capture installiert. Capture * Beginnt mit dem Erfassen vom PC1 Projektion des mit dem PC5. Bildschirms von PC1 mit PJ2. Vorher den Eingangsmodus “Network” einstellen. Greifen Sie mit dem Web-Browser auf die Steuerungsseite des Projektors zu.
Seite 333 Kapitel 8 Network Capture-Funktionen [3] Steuerung mit dem Projektor * Beginn mit dem Erfassen vom PC1 mit dem Projektor PJ2. * PC mit Network Capture installiert. Capture Projektion des Bildschirms von PC1 mit PJ2. Stellen Sie vorher den Eingangsmodus auf “Netzwerk” ein. Wählen Sie das Symbol “Network-Capture”...
Seite 334: Steuerung Durch Den Computer Mit Usb-Speicher
Verwendung von Real Time Capture [4] Steuerung durch den Computer mit USB-Speicher * Beginn mit dem Erfassen des PC1. Bildschirm mit PJ1 projizieren. ＊USB-Speicher liefert das Auto Capture-Programm. Die Real Time Capture-Funktion kann automatisch im Computer laufen, ohne dass Network Viewer & Capture 5 auf dem Computer installiert werden muss, durch Ausführung des Auto Capture-Programms im USB Flash-Laufwerk das am Computer angeschlossen ist.
Seite 335: Beispiel Für Die Erweiterte Nutzung
Kapitel 8 Network Capture-Funktionen Beispiel für die erweiterte Nutzung Zeigt die im Computer gespeicherten Präsentationsdaten über die drahtlose Mausfunktion des Projektors an. Beginn der Aufzeichnung vom Computer PC1 über den Projektor. Wählen Sie das Symbol “Network-Capture” aus dem Menü, wählen Sie “PC1” und anschließend “Verbinden” Seite 94).
Seite 336: Anhang
Kapitel 9. Anhang Verwendung von Telnet Einstellung des Web-Browsers Firewall-Einstellung für Mac OS X v10.4 Fehlersuche Glossar...
Seite 337: Verwendung Von Telnet
Kapitel 9 Anhang Verwendung von Telnet Der Projektor kann mit dem im Computer installierten Telnetprogramm gesteuert werden. Normalerweise ist im Computer das Telnet-Programm installiert. * Der Telnet 10000-Port wird für die Steuerung des Projektors über den Computer verwendet. Steuerung (Beispiel bei Verwendung des Telnet-Programms von Mac OS X v10.4) 1.
Seite 338 Verwendung von Telnet 5. Geben Sie die Befehle ein, dazu wird auf die nachstehende Tabelle verwiesen und drücken Sie am Ende die Eingabetaste. Geben Sie zum Beispiel “C00”, der Befehl zum Einschalten des Projektors ein und drücken Sie die Eingabetaste. Kontrollieren Sie, ob der Projektor eingeschaltet und korrekt am Netzwerk angeschlossen ist.
Seite 339: Einstellung Des Web-Browsers
Kapitel 9 Anhang Einstellung des Web-Browsers Dieses Produkt ist für die Einstellung des Projektors und die Steuerung mit einem Internet- Web-Browser vorgesehen. Je nach der Einstellung des Browsers ist es möglich, dass gewisse Steuerfunktionen nicht zur Verfügung stehen. Kontrollieren Sie, ob die folgenden Funktionen des Web- Browsers richtig eingestellt sind.
Seite 340 Einstellung des Web-Browsers Beispiele: Betriebssystem und Browser MAC OS X v10. 4 Safari Einstellung zum Aktivieren von JavaScript und Flash Player Wahl der Preferences... im Safari-Web-Browser und danach die Registerkarte Security wählen und kontrollieren, ob die Enable plug-ins (für Flash Player) und Enable JavaScript aktiviert sind.
Seite 341 Kapitel 9 Anhang Proxy-Einstellung Öffnen der Preferences... im Menü des Safari-Web-Browsers. Das Präferenzmenü wird angezeigt. Wählen Sie das Symbol Advanced und klicken Sie auf Proxies: Change Settings ..Wählen Sie die Registerkarte Proxies und stellen Sie die Proxy-Einstellungen des Safari-Web- Browsers korrekt auf das LAN-Netzwerk ein, an das der Projektor angeschlossen ist.
Seite 342: Firewall-Einstellung Für Mac Os X V10.4
Firewall-Einstellung für Mac OS X v10.4 Firewall-Einstellung für Mac OS X v10.4 Bei Verwendung des Mac OS X v 10.4 und von Network Capture 5 kann die Firewallblockierung mit den folgenden Schritten aufgehoben werden. Öffnen Sie die System Preferences im Apple-Menü und klicken Sie auf das Sharing-Symbol. Das Sharing-Einstellfenster erscheint.
Seite 343: Firewall-Einstellung Für Mac Os X V10.5
Kapitel 9 Anhang Firewall-Einstellung für Mac OS X v10.5 Bei Verwendung von Macintosh OS X v10.5 und Network Capture 5 kann die nachstehende Sicherheitswarnung erscheinen. Klicken Sie in diesem Fall auf die Schaltfläche Always Allow im Dialogfeld, um die Network Capture 5-Funktion zu aktivieren. Auch bei der Wahl von Deny kann die Blockierung mit den folgenden Schritten aufgehoben werden:...
Seite 344: Fehlersuche
Fehlersuche Fehlersuche Bei Schwierigkeiten mit dem Setup oder der Bedienung des Projektors wird auf die nachstehende Fehlersuche verwiesen. Nehmen Sie die beschriebenen Prüfungen vor. Kein Zugriff des Computers auf Projektoren Wired LAN Ist das LAN-Kabel richtig am Projektor angeschlossen? Leuchtet die Zugriffsanzeige der LAN-Buchse richtig? Leuchtet nicht: Die LAN-Einstellung des Projektors ist auf “Ein”...
Seite 345 Kapitel 9 Anhang Infrastrukturmodus: Bei Einstellung von WLAN 5 (Voreinstellung) Die einzelnen Punkte des Wireless Einstellmenüs des Projektors wie folgt kontrollieren. *IP Address....... Keine Einstellung notwendig. *Sub net........Muss identisch mit Einstellung des Zugriffspunkts sein. *Gateway........Muss identisch mit Einstellung des Zugriffspunkts sein. *Network Type......
Seite 346 Fehlersuche Obwohl eine Verbindung zwischen dem Computer und dem Projektor vorhanden ist, lassen sich die Bilder nicht auf die Leinwand projizieren. Überprüfen Sie, ob WLAN/LAN im Menü Eingang - Quelle des Projektors eingestellt ist. Der Projektor kann nicht mit dem Web-Browser ein- bzw. ausgeschaltet werden. Überprüfen Sie, ob die Einstellungen des Projektors korrekt sind.
Seite 347: Glossar
Kapitel 9 Anhang Auto Capture Ich habe die Programmdatei AutoCapture auf dem mitgelieferten USB-Stick gelöscht. Ich möchte AutoCapture über einen handelsüblichen USB-Stick ausführen. Zum Ausführen von AutoCapture müssen Sie alle Dateien und Verzeichnisse im Verzeichnis "Auto Capture" in ‘Network Viewer & Capture 5 (CD-ROM)’ im Stammverzeichnis des USB-Sticks gespeichert haben.
Seite 348 Glossar Wireless-Kanal Für die Wireless-Kommunikation ist es notwendig das Frequenzspektrum zu unterteilen und Wireless-Geräte auf den gleichen Kanal einzustellen. Falls der gleiche Kanal auf dem gleichen Stockwerk verwendet wird und Wireless LANs mit unterschiedlichen ESSID vorhanden sind, kann die Übertragungsgeschwindigkeit abfallen. In diesem Fall kann die Verwendung von verschiedenen Kanälen wirkungsvoll sein, um die Möglichkeit gegenseitiger Störungen zwischen Wireless LANs zu vermindern.
Seite 349 SO-MAC-KY7AE-D BEDIENUNGSANLEITUNG NETWORK FÜR MACINTOSH...
Seite 350: Pj Network Manager Für Windows
Bedienungsanleitung PJ Network Manager für Windows Diese Bedienungsanleitung ist für das Programm PJ Network Manager. Dieses Programm ist Windows-kompatibel, aber nicht Macintosh-kompatibel. Lesen Sie bitte zur Bedienung von PJ Network Manager diese Bedienung- sanleitung sorgfältig durch. Lesen Sie jedoch zuerst die Bedienungsanleitung des Projektors, damit Sie die Grundbedienung des Projektors und die Sicherheitshinweise richtig verstehen.
Seite 351 Inhalt Inhalt..................2 Kapitel 1 Einführung............. 3 Einführung ...............................3 SNMP ...................................3 Warenzeichen..............................3 Systemanforderungen..........................4 Kapitel 2 Installation............. 5 Installation von PJ Network Manager....................6 Deinstallation von PJ Network Manager ..................6 Kapitel 3 Grundbedienung..........7 Starten und Beenden von PJ Network Manager..............8 Anzeigeelemente im Statusfenster ....................8 Beenden von PJ Network Manager ....................9 Menüstruktur..............................9 Was ist ein Ziel? .............................9...
Seite 352: Kapitel 1 Einführung
Kapitel 1 Einführung Einführung Dieser PJ Network Manager ist eine SNMP- Managersoftware für Netzwerke, die das private MIB (Management Information Base) unterstützen. Nach der Installation von PJ Network Manager im Computer ist eine einfache Überwachung der an Netzwerk angeschlossenen Geräte, beispielsweise ein Projektor, ein Projektionsmonitor oder ein Flachbildschirm möglich.
Seite 353: Systemanforderungen
Kapitel 1 Einführung Systemanforderungen Gegenstand Minimal Empfohlen Pentium 4 2.0 GHz oder höher für Windows XP Pentium III 400 MHz oder höher Pentium 4 3.0 GHz oder höher für Windows Vista Pentium 256 MB oder mehr für Windows XP Speicher 128 MB oder mehr 1 GB oder mehr für Windows Vista Festplatte...
Seite 354: Kapitel 2 Installation
Kapitel 2 Installation PJ NETWORK MANAGER BEDIENUNGSANLEITUNG...
Seite 355: Installation Von Pj Network Manager
Kapitel 2 Installation Installation von PJ Network Manager Legen Sie die CD -ROM in das CD -ROM- Laufwerk Ihres Computers ein. Doppelklicken Sie auf das Symbol SetupTool.exe im Ordner “PJ Network Manager” auf der CD-ROM. Wählen Sie “[English [United States]” vom Pulldownmenü...
Seite 356: Grundbedienung
Kapitel 3 Grundbedienung PJ NETWORK MANAGER BEDIENUNGSANLEITUNG...
Seite 357: Kapitel 3 Grundbedienung
Kapitel 3 Grundbedienung Starten und Beenden von PJ Network Manager PJ Network Manager kann wie folgt gestartet werden. - Wählen Sie Start - All programs - “PJ Network Manager”. - Klicken Sie eine Verwaltungsdatei* doppelt an. Anzeigeelemente im Statusfenster Statusspalte Symbolleiste Menü...
Seite 358: Beenden Von Pj Network Manager
Beenden von PJ Network Manager [Hinweis] * Mit dem PJ Network Manager ist es nicht möglich, gleichzeitig mehrere Statusfenster zu öffnen. Beenden von PJ Network Manager Klicken Sie die Schaltfläche zum Schließen in der oberen rechten Ecke des Statusfensters an oder wählen Sie im “File”-Menü “Exit”, um den PJ Network Manager zu schließen. Menüstruktur Menü...
Seite 359: Bezeichnung Der Schaltflächen Auf Der Symbolleiste
Kapitel 3 Grundbedienung Bezeichnung der Schaltflächen auf der Symbolleiste Den Schaltflächen der Symbolleiste sind die folgenden Befehle zugeordnet. Save Target display Event log display Alert display Open Target monitoring ein/aus Command history display Schaltfläche Bedienung New..........Erstellen einer neuen Verwaltungsdatei. Open ..........
Seite 360: Hinzufügen Eines Ziels
Hinzufügen eines Ziels Hinzufügen eines Ziels Wählen Sie Target addition aus dem Target-Menü. Das Fenster zur Informationsregistrierung erscheint. Element Beschreibung Name ......Die Bezeichnung für das Zielgerät einge- ben. IP address ....Die IP-Adresse für das Zielgerät eingeben. Community ... Die Community-Bezeichnung im Netzwerk eingeben.
Seite 361: Einstellen Der Warnzeit
Kapitel 3 Grundbedienung Einstellen der Warnzeit PJ Network Manager besitzt eine Funktion zur Anzeige einer Warnung nach Ablauf einer bestimmten voreingestellten Zeit. Die mögli- chen Einstellungen (Betriebszeit) sind vom Zielgerät abhängig. Wählen Sie das Ziel aus der Statusleiste mit einem Rechtsklick. Zur gleichzeitigen Einstellung mehrerer Ziele können Sie die Umschalt- oder die Strg-Taste gedrückt halten.
Seite 362: Auslösung Der Warnungsmeldung Durch Das Zielgerät
Warnungsauslösung des Ziels Auslösung der Warnungsmeldung durch das Zielgerät Im Fall eines abnormalen Zustands oder eines Anschlussfehlers zeigt PJ Network Manager die Zielbezeichnung, das Symbol und die Komponente in der Statusspalte in Rot an. Falls PJ Network Manager die MIB-Information des Zielgeräts nicht ausfindig machen kann, wird ein Anschlussfehler angezeigt.
Seite 363: Beenden Der Zielüberwachung
Kapitel 3 Grundbedienung Beenden der Zielüberwachung Klicken Sie die Schaltfläche auf der Symbolleiste nochmals an, um die Überwachung eines Ziel zu beenden. Anzeige aller Statusinformationen eines Ziels Wählen Sie ein Ziel und klicken Sie die Schaltfläche auf der Symbolleiste an. Das fol- gende Statusfenster erscheint und zeigt alle vorhandenen Statusinformationen des Ziels.
Seite 364: Festlegen Eines Passworts Für Telnet
Stellt das Passwort für Telnet ein. Festlegen eines Passworts für Telnet. Das Passwort für Telnet lässt sich wie folgt festlegen. Es ist erforderlich, dass Sie das gleiche Passwort wie für das Netzwerkpasswort festlegen. Wählen Sie ein Ziel, für das Sie ein Telnet-Passwort setzen wollen, aus der Statusliste. Sie können mehrere Ziele auswählen.
Seite 365: Einstellen Von Timern Für Ziele
Kapitel 3 Grundbedienung Befehle für Stapelverarbeitung: Verfügbare Befehle Befehl Beschreibung Power ON/OFF ......Schaltet die Stromversorgung EIN oder AUS. Stellt den Eingang und die Quelle ein. Zur Auswahl von Eingang und Quelle....... Input,Source Screen........Stellt die Schirmgröße ein. Verändert die Größe des Bildschirms. Stellt den Hintergrund ein.
Seite 366: Einstellung Der Voreinstellungen
Einstellung der Voreinstellungen Einstellung der Voreinstellungen Die Überwachungs- und die E-Mailinformationen lassen sich wie folgt einstellen. Wählen Sie System default setting aus dem System-Menü. Das Einstellfenster erscheint. Klicken Sie für die entsprechenden Einstellungen auf die Laschen Monitoring informa- tion bzw. E-mailinformation. Überwachungsinformation Überwachungsinformation Funktion...
Seite 367 Kapitel 3 Grundbedienung E-Mailinformation E-Mailinformation Einstellung Beschreibung SMTP server .....Eingabe der IP-Adresse des SNTP-Servers oder der Server-Hostbezeichnung. Administrator’s mail address ...... Geben Sie die E-Mail-Adresse des Administrators ein. Destination mail address........Eingabe der E-Mailadresse des Ziels für den Fall eines Ereignisses (ALERT, TRAP, SYSERR) am Ziel.
Seite 368: Anpassen Der Statusliste
Anpassen der Statusliste Anpassen der Statusliste Ändern der Statusspaltenbezeichnung Wählen Sie Column selection aus dem System- Menü. Das “Column selection”-Fenster erscheint. Setzen Sie ein Häkchen für die Spaltenbezeichnungen, die in der Statusliste erscheinen sollen. Die Markierung [*] neben der Spalte kennzeichnet eine Warnung.
Seite 369 Kapitel 3 Grundbedienung Spalte Beschreibung *Error info........Fehlerinformation (nicht für Projektor) IP address ........IP-Adresse des Netzwerkgerätes Community ........Gruppe-Bezeichnung des Netzwerkgerätes (öffentlich) Introduction date* ....Installationsdatum des Netzwerkgeräts Timer..........Timerinformationen Product info.......Bezeichnung des Netzwerkgerätes System name ......Systembezeichnung des Netzwerkgerätes (Proj_05) Contact..........Kontaktinformation des Netzwerkgerätes Location........Installationsort des Netzwerkgerätes Input signal ........Information der Eingabebetriebsart (Input 1, Input 2 usw.) Input select ........Information der Eingangsquelle (RGB, VIDEO, S-VIDEO, NETWORK usw.) Network status......Zustand der Netzwerkbetriebsart (Off line, Network Viewer, Network Capture)
Seite 370: Ändern Der Anordnung In Reihenfolge Und Der Breite Der Spalten
Anpassen der Statusliste Ändern der Anordnung in Reihenfolge und der Breite der Spalten Ziehen Sie die Statusspaltenbezeichnung zum Ändern der Reihenfolge in der Anordnung an den neuen Ort und legen Sie sie dort ab. Zum Ändern der Spaltenbreite bewegen Sie den Cursor an den rechten Spaltenrand und verschieben Sie ihn zum Einstellen der Spaltenbreite.
Seite 371: Einsehen Der Warnungsmeldungen
Kapitel 3 Grundbedienung Einsehen der Warnungsmeldungen Klicken Sie die Schaltfläche auf der Symbolleiste an. Das Alarmfenster erscheint und die Warnungsmeldungen aller Ziele mit einem ausgelösten Alarm werden wie im folgende Fensterabbild aufgelistet. Die Alarminformation kann durch Anklicken der Schaltfläche Export als Textdatei (CSV- Datei) exportiert werden.
Seite 372: Einsehen Des Ereignisprotokolls
Einsehen des Ereignisprotokolls Einsehen des Ereignisprotokolls Klicken Sie die Schaltfläche auf der Symbolleiste an. Das Ereignisprotokollfenster erscheint und die aufgetretenen Ereignisse der Ziele werden wie im folgenden Fenster abbild aufgelistet. Die Ereignisse können durch Anklicken der Schaltfläche Export als Textdatei (CSV-Datei) exportiert werden.
Seite 373: Beschreibung Des Ereignisses, Typ, Warnmeldungsspalte Und Auslösewert
Kapitel 3 Grundbedienung Beschreibung des Ereignisses, Typ, Warnmeldungsspalte und Auslösewert Ereignis Warnmeldungsspalte Auslösungswert Beschreibung Un-connected Connect Connected Acquisition error PowerFailure TemperatureError Normal(AfterTempError) Power status RS232CFailure Power management Shutter management ON : Abnormaler Zustand LampFailure ALERT OFF : Abnormaler Zustand aufgehoben SignalsInterrupted Input status SignalsInputted...
Seite 374 Beschreibung des Ereignis, des Typs, der Warnung und der Auslösung Beschreibung der Auslösewerte Warnmeldungsspalte Auslösungswert Beschreibung Getrennte Netzwerkverbindung des Projektors Un-connected Projektor am Netzwerk angeschlossen Connect Connected * PJ Network Manager kann die MIB-Geräteinformation Acquisition error nicht erfassen Power failure Projektor wegen Stromausfall ausgeschaltet TemperatureError Projektor wegen Temperaturfehler ausgeschaltet...
Seite 375: Ereignishandhabung
Kapitel 3 Grundbedienung Ereignishandhabung Falls PJ Network Manager ein Ereignis erfasst, wird die für die Systemvoreinstellung ein- gestellte Reaktion ausgelöst. Sound warning alarm (Alarmton) Send e-mail (E-Mail versenden) Display warning dialogue (Dialogfenster Warnmeldung) Sound warning alarm (Alarmton) Falls PJ Network Manager ein Ereignis erfasst, ertönt vom Computer ein akustisches Warnsignal.
Seite 376: Einsehen Der Befehls-History
Ereignishandhabung Display warning dialogue (Dialogfenster Warnmeldung) Beim Auftreten eines Ereignisses erscheint das folgende Dialogfeld. Einsehen der Befehls-History auf der Symbolleiste an. Das Fenster Command history Klicken Sie die Schaltfläche erscheint und die Befehls-History wird wie folgenden Fensterabbild dargestellt angezeigt. Um die Befehls-History als Textdatei (CSV-Datei) zu exportieren, klicken Sie auf Export. Um die Befehls-History zu löschen, wählen Sie aus Executed date/time die Positionen, die Sie löschen wollen, und klicken Sie dann auf Delete.
Seite 377: Speichern Der Verwaltungsdatei
Kapitel 3 Grundbedienung Speichern der Verwaltungsdatei Bei der Überwachung der Netzwerkgeräte mit PJ Network Manager lassen sich die registrierten Zielinformationen, die Systemeinstellungen und das Ereignisprotokoll in einer Verwaltungsdatei mit frei wählbarem Namen speichern. Dies ist hilfreich bei der Verwaltung mehrerer Geräte in einem Netzwerk. Klicken Sie die Schaltfläche auf der Symbolleiste zur Abspeicherung unter einem wähl- baren Namen an.
Seite 378: Direkte Registrierung Der Zielinformation
Registrierung der Zielinformation Direkte Registrierung der Zielinformation Der PJ Network Manager verfügt über eine Funktion für den Import der Zielinformation einer definierten Datei. Bereiten Sie die definierte Datei (CVS-Format) für die Eingabe der Zielinformationen wie folgt vor. Wählen Sie Target batch registration vom System-Menü. Das Fenster zur Zielregistrierung erscheint.
Seite 379: Format Der Definitionsdatei
Kapitel 3 Grundbedienung Format der Definitionsdatei Die definierte Datei ist eine CSV-Datei, erstellt mit einer Tabellenkalkulation, die wie folgt definiert ist: Spalte Beschreibung (Beispiel) Target name..Bezeichnung des Zielgeräts (Proj_01, Proj_03, PDP_01 usw.) IP address ....IP-Adresse (192.168.0.1 usw.) Community ... Bezeichnung der SNMP-Community. Die Voreinstellung ist “public”. Beispiel einer Definitionsdatei Im folgenden Beispiel ist eine Tabelle mit den Zielinformationen gezeigt.
Seite 380: Login In Das Zielgerät
Login in das Zielgerät Login in das Zielgerät Durch doppeltes Anklicken der Zielbezeichnung in der Statusliste wird der Webbrowser gestartet und das Login-Fenster des Zielgeräts erscheint. Der Projektor kann mit dem Web-Browser eingestellt und gesteuert werden. Für weitere Einzelheiten wird auf die separate Netzwerk-Bedienungsanleitung verwiesen. Login durch dop- peltes Anklicken Beispiel einer...
Seite 381: Für Windows
PM-KY7AC-A-D BEDIENUNGSANLEITUNG PJ NETWORK MANAGER FÜR WINDOWS SANYO Electric Co., Ltd.
Seite 382: Memory Viewer
Bedienungsanleitung Memory Viewer In dieser Bedienungsanleitung werden die Funktionen des Memory Viewers beschrieben. Lesen Sie bitte diese Bedienungsanleitung für die Verwendung der Memory Viewer- Funktion sorgfältig durch. Lesen Sie jedoch zuerst die Bedienungsanleitung des Projektors, damit Sie die Grundfunktionen des Projektors und die Sicherheitshinweise richtig verstehen. Die Sicherheitshinweise in den Bedienungsanleitungen müssen strikt beachtet werden.
Seite 383: Datensicherung
Memory Viewer Memory Viewer Mit Memory Viewer können Präsentationen und Bildprojektionen ohne einen Computer oder andere externe Geräte durchgeführt werden. Für eine Bildprojektion brauchen Sie deshalb keinen Computer oder andere Geräte herumzutragen. Speichern Sie die Bilder einfach auf einem separaten USB-Flash-Laufwerk (Universal Serial Port), das Sie für die Projektion nur in den USB-Anschluss des Projektors einstecken müssen (Series A).
Seite 384: Usb-Flash-Laufwerk Für Die Memory Viewer-Funktion
USB-Flash-Laufwerk für die Memory Viewer-Funktion Mit dieser Memory Viewer-Funktion können handelsübliche oder das für die Funktion Auto Capture mit diesem Projektor mitgelieferte USB-Flash-Laufwerk verwendet werden. Der USB-Anschluss ist für USB-Flash-Laufwerke mit der Formatierung FAT16 oder FAT32 geeignet. Er ist nicht mit anderen Formaten kompatibel. Beachten Sie dies bitte, wenn Sie das USB-Flash-Laufwerk formatieren.
Seite 385: Einschalten Der Memory Viewer-Betriebsart
Memory Viewer Einschalten der Memory Viewer-Betriebsart Nach dem Einsetzen des USB-Flash-Laufwerks blinkt dieses, im Eingabemenü des Projektors wird automatisch Network (“LAN” oder “WLAN”) gewählt, das Startbild des Memory Viewers erscheint kurz und danach wird ein auf dem USB-Flash-Laufwerk gespeichertes Bild wiedergegeben. *Es wird automatisch der zuletzt gewählte Eingang “LAN”...
Seite 386: Direkter Start Mit Memory Viewer-Betriebsart
Direkter Start mit Memory Viewer-Betriebsart Falls sich auf der Rückseite des Projektors im seitlichen USB-Anschluss bereits ein USB-Flash-Laufwerk befindet und Sie die Memory Viewer-Betriebsart erneut verwenden möchten: 1. Wählen Sie Eingang im Hauptmenü, drücken Sie die Zeigertaste oder SELECT-Taste, wählen Sie aus dem Untermenü...
Seite 387: Anzeige Des Memory Viewer-Browserfensters
Memory Viewer Anzeige des Memory Viewer-Browserfensters Beim Drücken der AUTO SET/CANCEL-Taste in der Memory Viewer-Betriebsart erscheint das Browserfenster “Thumbnail” oder “Filename list” auf dem Bildschirm. Miniaturbildanzeige Anzeige des aktuellen Pfades Menü Umschalten in das nächsthöhere Verzeichnis Dateinamenanzeige Anzeige des aktuellen Pfades Menü...
Seite 388 Menüstruktur Menü Untermenü Beschreibung Menu Manual mode Betriebsart für die Auswahl einer wiederzugebenden Datei. Es stehen JPEG(.jpg), Bitmap(.bmp), Filmdateien, Text(.txt) zur Verfügung. Andere Formate können nicht wiedergegeben werden. Program mode Betriebsart für die Auswahl einer mit der Program Editor-Software erstellten Programmdatei (.dpf ). * Diese Betriebsart ist nicht Macintosh-kompatibel.
Seite 389: Auswahl Des Menüs
Memory Viewer Auswahl des Menüs 1. Drücken Sie für die Auswahl des Menüs die AUTO SET/CANCEL-Taste in der Memory Viewer- Betriebsart. Der Cursor bewegt sich vom Dateiwahlfenster auf das Menü. 2. Wählen Sie das Untermenü mit den Zeigertasten und drücken Sie die SELECT-Taste. Drücken Sie zum Aufheben einer Auswahl die AUTO SET/CANCEL-Taste.
Seite 390: Bedienung Während Der Bildanzeige Im Manuellen Modus/Programmmodus
Bedienung während der Bildanzeige im manuellen Modus/ Programmmodus Bei der Bildwiedergabe ist eine Bedienung mit den Bedienungstasten möglich, nachfolgend erläutert: Zeiger Bedienung Manuelle Wiedergabe der vorhergehenden Datei Manuelle Wiedergabe der nächsten Datei Automatische Wiedergabe starten* (Programmmodus) oder während der Anzeige einer Textdatei nach unten blättern* Automatische Wiedergabe anhalten* (Programmmodus) oder während der Anzeige einer Textdatei nach oben blättern*...
Seite 391: Kopieren Von Daten Auf Das Usb-Flash-Laufwerk Unter Windows
Memory Viewer Kopieren von Daten auf das USB-Flash-Laufwerk unter Windows Im Folgenden wird beschrieben, wie Daten, die mit Network Viewer 5 [File Converter 1, File Converter 2] erstellt wurden, über ein Netzwerk auf das USB-Flash-Laufwerk kopiert werden können. 1. Öffnen Sie den Explorer auf dem Computer unter Windows und tragen Sie die IP-Adresse des Projektors mit dem USB-Flash-Laufwerk in die Adresszeile ein.
Seite 392: Formatieren Des Usb-Flash-Laufwerks
* Die mit Network Viewer 5 [File Converter 1] umgewandelten Daten lassen sich direkt auf dem an den Projektor angeschlossenen USB-Flash-Laufwerk abspeichern. Für weitere Einzelheiten wird auf den Abschnitt “Einstellen des Ausgangsziels und der Umwandlungsart” (Seite 117) der separaten Netzwerk-Bedienungsanleitung für Windows verwiesen. * Eine mit dem Program Editor erstellte Programmdatei lässt sich direkt auf dem an den Projektor angeschlossenen USB-Flash-Laufwerk abspeichern.
Seite 393 MV-KY7AC-A-D SANYO Electric Co., Ltd. BEDIENUNGSANLEITUNG MEMORY VIEWER...
