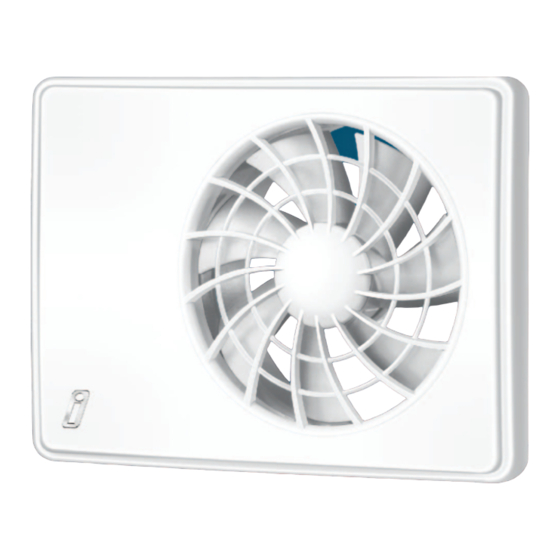

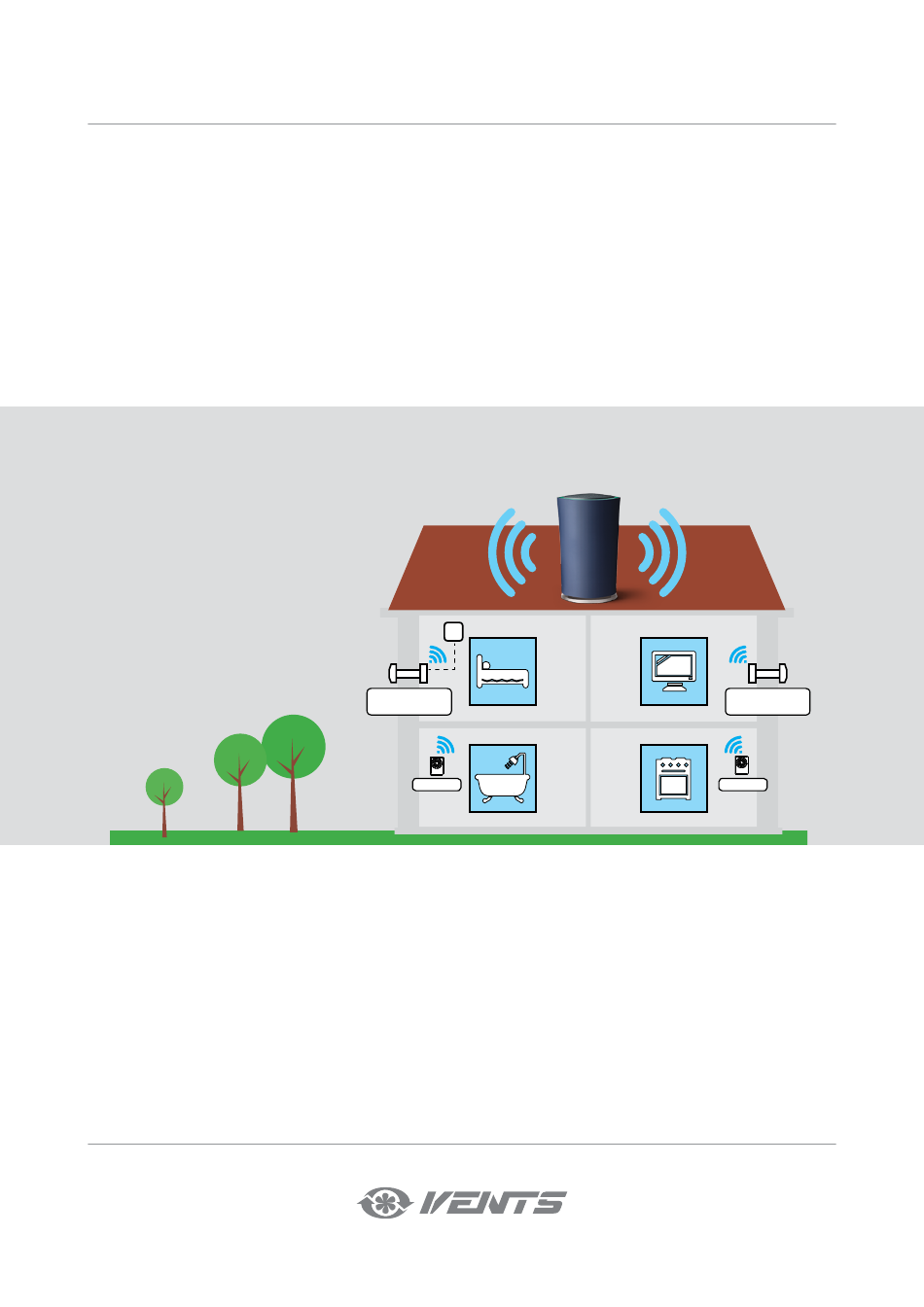

- Seite 1 ANSCHLUSSANLEITUNG IFAN WI-FI Smart House TwinFresh Expert TwinFresh Expert RW-30 V.2 RW-30 V.2 iFan Wi-Fi iFan Wi-Fi Anschluss an ein „Smart Home“ System...
-
Seite 2: Inhaltsverzeichnis
Wi-Fi INHALT Netzanschluss und Einstellung ............................. 2 Netzparameter ....................................3 Paketstruktur..................................... 4 Anwendungsbeispiele der speziellen Befehle im Datenblock ................ 5 Beispiele eines kompletten Pakets ............................. 6 Parametertabelle ................................... 7 Beispiel der paketverarbeitung, in C geschrieben ....................10 NETZANSCHLUSS UND EINSTELLUNG Beispiel 1: Schema des direkten Anschlusses eines Ventilators an das BMS-System „Smart Home“... -
Seite 3: Netzparameter
Beispiel 3: Anschlussschema des BMS-Systems „Smart Home“ mit einem Router, an den mehrere WLAN- Zugangspunkte angeschlossen sind. Netzkabel Router (WLAN-Zugangspunkt) Mobilgerät Mobilgerät WLAN-Client Zusätzlicher WLAN-Zugangspunkt Mobilgerät Mobilgerät NETZPARAMETER Der Datenaustausch erfolgt über das UDP-Protokoll (mit Broadcast-Unterstützung). IP-Adresse der Master-Anlage: • 192.168.4.1: Wenn die Master-Anlage ohne Router läuft (Anschlussschema Nr. -
Seite 4: Paketstruktur
Wi-Fi PAKETSTRUKTUR 0xFD 0xFD TYPE SIZE ID SIZE PWD FUNC DATA Сhksum L Сhksum H 0xFD 0xFD : Paketanfangszeichen (2 Bytes) TYPE : Protokolltyp (1 Byte). Wert = 0x02 SIZE ID : ID-Blockgröße (1 Byte). Wert = 0x10 : ID-Nummer der Steuereinheit. Diese Nummer ist auf dem Etikett (16 Zeichen) auf der Steuerplatine oder dem Gerätegehäuse angegeben. -
Seite 5: Anwendungsbeispiele Der Speziellen Befehle Im Datenblock
ANWENDUNGSBEISPIELE DER SPEZIELLEN BEFEHLE IM DATENBLOCK Schreibanforderung (FUNC = 0x03) für Parameter mit den Nummern 0x009B, 0x0070 und 0x0007 Parameterwert Parameterwert Parameter 0x0007 Spezialbefehl Parameterwert 0x9B 0x02 0xFE 0x04 0x70 0x04 0x85 0x37 0x42 0x07 0x01 Parameter 0x009B Parameter 0x0070 Parametergröße Details der Schreibanforderung: •... -
Seite 6: Beispiele Eines Kompletten Pakets
Wi-Fi BEISPIELE EINES KOMPLETTEN PAKETS Senden des Pakets "Smart Home–> Steuereinheit" Dieses Paket enthält eine Leseanforderung (FUNC = 0x01) für Parameter mit den Nummern: 0x0001, 0x0002. Beginn des Pakets Protokolltyp ID-Blockgröße ID-Nummer der Steuereinheit 0xFD 0xFD 0x02 0x10 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 ID-Nummer der Steuereinheit PWD-Blockgröße... -
Seite 7: Parametertabelle
PARAMETERTABELLE Funktionen: – 0x01 – 0x04 – 0x03 – 0x02 – 0x05 Parameter- Nummer, Funktionen Beschreibung Mögliche Werte Größe, Bytes Dez./Hex. 0: Aus 1/0x0001 R/W/RW Ventilator Ein/Aus 1: Ein 2: invertieren 0: entladen (fehlt) 2/0x0002 Batteriestand 1: Ladung ist normal 0: Aus 3/0x0003 R/W/RW... - Seite 8 Wi-Fi Parameter- Nummer, Funktionen Beschreibung Mögliche Werte Größe, Bytes Dez./Hex. Sollwert der Lüftungsstufe der 27/0x001B R/W/RW/INC/DEC 30...100 % Intervalllüftung 0: Aus Aktivierung des Betriebs der 29/0x001D R/W/RW 1: Ein Intervalllüftung 2: invertieren 0: Aus 30/0x001E R/W/RW Aktivierung des Betriebs Silent...
- Seite 9 Parameter- Nummer, Funktionen Beschreibung Mögliche Werte Größe, Bytes Dez./Hex. Byte 1: 0…255 Byte 2: 0…255 157/0x009D R/W/RW Subnetzmaske des WLAN-Moduls Byte 3: 0…255 Byte 4: 0…255 Byte 1: 0…255 Byte 2: 0…255 158/0x009E R/W/RW Haupt-Gateway des WLAN-Moduls Byte 3: 0…255 Byte 4: 0…255 WLAN-Parameter übernehmen und 160/0x00A0...
-
Seite 10: Beispiel Der Paketverarbeitung, In C Geschrieben
Wi-Fi BEISPIEL DER PAKETVERARBEITUNG, IN C GESCHRIEBEN //================ Spezialbefehle =================// #define BGCP_CMD_PAGE 0xFF #define BGCP_CMD_FUNC 0xFC #define BGCP_CMD_SIZE 0xFE #define BGCP_CMD_NOT_SUP 0xFD //======================================================// #define BGCP_FUNC_RESP 0x06 uint8_t receive_data[256]; uint16_t receive_data_size; uint8_t State_Power; uint8_t State_Speed_mode; char current_id[17] = "002D6E1B34565815"; // ID-Nummer der Steuereinheit //********* Anfang der Prüfsumme und Beginn des Pakets ***********//... - Seite 11 page = receive_data[++r_pos]; continue; //=== neuer Wert der Parametergröße else if(receive_data[r_pos] == BGCP_CMD_SIZE) param_size = receive_data[++r_pos]; r_pos++; //=== falls der Parameter nicht unterstützt wird else if(receive_data[r_pos] == BGCP_CMD_NOT_SUP) r_pos++; //******* Verarbeitung der nicht unterstützten Parameter ******// param = (uint16_t)(page << 8) | (uint16_t)(receive_data[r_pos]); switch(param) case 0x0001: break;...
- Seite 12 V168-1DE-01...
