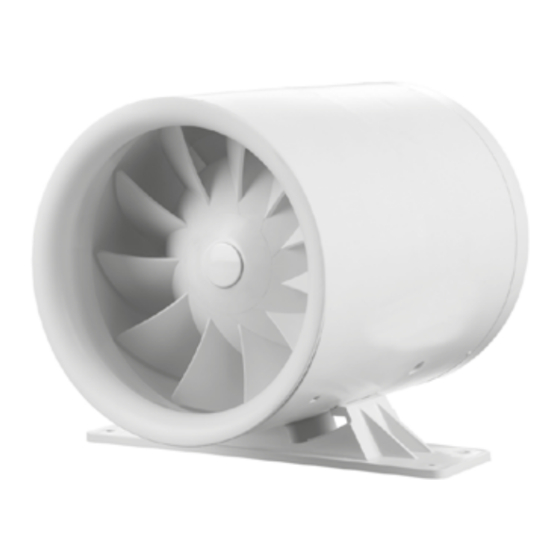

- Seite 1 AXIALVENTILATOREN Quietline Betriebsanleitung www.ventilation-system.com...
-
Seite 2: Inhaltsverzeichnis
INHALT Lieferumfang ................................................. 8 Kurzbeschreibung ............................................. 8 Betriebsvorschriften ............................................8 Bezeichnungsschlüssel ........................................... 9 Montage ................................................... 10 Elektronische Funktionsweise ........................................10 Einstellung des Ventilators ..........................................12 Wartungshinweise ............................................. 13 Störungsbehebung ............................................13 Lagerungs- und Transportvorschriften ....................................14 Herstellergarantie ............................................... 15 Die vorliegende Betriebsanleitung gilt als wichtigstes Dokument für den Betrieb und richtet sich an Fach- und Wartungskräfte sowie Betriebspersonal. - Seite 3 LESEN SIE DIE VORLIEGENDE BETRIEBSANLEITUNG VOR DER MONTAGE DES GERÄTS AUFMERKSAM DURCH. DIE EINHALTUNG DER BETRIEBSVORSCHRIFTEN GEWÄHRLEISTET EINEN SICHEREN BETRIEB DES GERÄTS WÄHREND DER GESAMTEN GEBRAUCHSDAUER. BEWAHREN SIE DIE VORLIEGENDE BETRIEBSANLEITUNG AUF, SOLANGE SIE DAS GERÄT BETREIBEN, DA DIESE SÄMTLICHE WARTUNGSVORSCHRIFTEN ENTHÄLT. Bei Montage und Betrieb des Geräts sind die Anforderungen der vorliegenden Betriebsanleitung sowie die länderspezifisch geltenden elektrischen Vorschriften, Gebäude- und Brandschutzstandards genau...
- Seite 4 Bei der Montage darauf achten, dass das Gehäuse nicht deformiert wird! Eine Gehäusedeformation kann zu Blockierung des Motors und lauten Geräuschen führen. Unsachgemäße Verwendung, unberechtigte Änderungs- und Nacharbeiten sowie Modifizierungen am Gerät sind untersagt. Das Gerät darf keiner Witterung (Regen, Sonne usw.) ausgesetzt werden.
- Seite 5 technische Entwicklungen umzusetzen, behält sich das Unternehmen das Recht vor, jederzeit Änderungen in der Bauweise, den technischen Eigenschaften und dem Lieferumfang des Gerätes vorzunehmen. Das Gerät nie mit nassen oder feuchten Händen anfassen! Das Gerät nie barfuß anfassen! Dieses Gerät ist nicht für die Verwendung durch Personen (einschließlich Kinder) mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder fehlenden Erfahrungen oder Kenntnissen vorgesehen, es sei denn, sie werden von einer für...
- Seite 6 Der Netzanschluss muss über eine Vorrichtung zur Trennung vom Stromnetz erfolgen, die an allen Polen eine Kontakttrennung aufweist, die unter Bedingungen der Überspannungskategorie III eine vollständige Trennung ermöglicht und gemäß den Verdrahtungsregeln in die feste Verkabelung integriert ist. Stellen Sie sicher, dass das Gerät vom Stromnetz getrennt ist, bevor Sie den Schutz entfernen.
- Seite 7 Wenn das Netzkabel beschädigt ist, muss es vom Hersteller, Kundendienst oder ähnlich qualifizierten Personen ausgetauscht werden, um eine Gefahr zu vermeiden. NACH ABLAUF DER LEBENSDAUER IST DAS GERÄT GETRENNT ZU ENTSORGEN. DAS GERÄT DARF NICHT IM RESTMÜLL ENTSORGT WERDEN.
-
Seite 8: Lieferumfang
LIEFERUMFANG Ventilator — 1 Stk. Schrauben und Dübel — 4 Stk. Selbstschneidende Schrauben zur Befestigung der Leiste* — 2 Stk. Montagehalter (für Ventilatoren Quietline-k) — 1 Stk. Schraubenzieher aus Kunststoff (nur für Modelle mit Timer) — 1 Stk. Befestigungsleiste der Kabel* — 1 Stk. Betriebsanleitung —... -
Seite 9: Bezeichnungsschlüssel
BEZEICHNUNGSSCHLÜSSEL Quietline 100 T Q black Farbe: _ : weiß schwarz grau Motorausführungen _: einstufiger Motor Duo: zweistufiger Motor Extra: zweistufiger Motor mit hoher Leistung Q: Motor mit reduzierter Drehzahl 12: Motor mit niedriger Leistung und einer Versorgungsspannung von 12 V/50 Hz Zusätzliche Modifikation T: Nachlaufschalter K: Rückschlagklappe... -
Seite 10: Montage
MONTAGE Der Ventilator ist für die senkrechte oder waagerechte Montage in ein rundes Lüftungsrohr mit einem entsprechenden Durchmesser vorgesehen (Abb. 1-2). Warnung! Bei senkrechter Montage muss der Ventilator gegen das Eindringen von Niederschlägen und Kondensat in das Innere des Ventilators geschützt werden. Die Ventilatormontage mit direktem Luftaustritt nach oben ist nicht zulässig (Abb. - Seite 11 Betriebsart 2 (einstufiger Betrieb) Der Ventilator ist standardmäßig ausgeschaltet. Wenn ein externer Schalter, z. B. ein Lichtschalter, ausgelöst wird, wird die Versorgungsspannung an die Klemme LT angelegt und der Ventilator beginnt in der ersten Lüftungsstufe zu laufen. Nach dem Ausschalten des externen Schalters läuft der Ventilator für die eingestellte Zeit (von 2 bis 30 Minuten) weiter und schaltet sich dann aus.
-
Seite 12: Einstellung Des Ventilators
EINSTELLUNG DES VENTILATORS Ventilator Quietline T (Abb. 16) Drehen Sie zur Einstellung der Nachlaufzeit den Drehknopf des Potentiometers im Uhrzeigersinn, um die Nachlaufdauer zu erhöhen und gegen den Uhrzeigersinn, um diese entsprechend zu reduzieren (von 2 bis 30 Minuten). Quietline T DUO/Quietline 150 Extra T Ventilator (Abb. -
Seite 13: Wartungshinweise
WARTUNGSHINWEISE Trennen Sie den Ventilator vor Wartungsarbeiten vom Stromnetz und treffen Sie Maßnahmen, die ein unbeabsichtigtes Einschalten verhindern, bis die Wartung abgeschlossen ist. Wartungsarbeiten sind spätestens nach 6 Monaten durchzuführen, abhängig von den Betriebsbedingungen. Die technische Wartung umfasst die Reinigung der Oberflächen des Ventilators von Staub, Schmutz und auch die Überprüfung der Zuverlässigkeit der elektrischen Anschlüsse (Abb. -
Seite 14: Lagerungs- Und Transportvorschriften
LAGERUNGS- UND TRANSPORTVORSCHRIFTEN • Das Gerät in der Originalverpackung in einem belüfteten Raum bei einer Temperatur von +5 °C bis +40 °C und einer relativen Luftfeuchtigkeit bis maximal 70 % lagern. • Dämpfe und Fremdstoffe in der Luft, die Korrosion verursachen und Anschluss-Abdichtungen beschädigen können, sind nicht zulässig. -
Seite 15: Herstellergarantie
HERSTELLERGARANTIE Das Produkt entspricht den Europäischen Normen und Standards, den Richtlinien über Niederspannung und elektromagnetische Verträglichkeit. Hiermit erklären wir, dass das Produkt mit den maßgeblichen Anforderungen aus Richtlinie 2014/30/EU über elektromagnetische Verträglichkeit, Niederspannungsrichtlinie 2014/35/EU und Richtlinie 93/68/ EWG über CE-Kennzeichnung übereinstimmt. Dieses Zertifikat ist nach Prüfung des Produktes auf das Obengenannte ausgestellt. - Seite 16 äußeren Änderungen am Gerät, welche für die Montage notwendig sind). • Änderungen an der Konstruktion des Gerätes oder technische Änderungen am Gerät. • Austausch und Verwendung von Einheiten oder Teilen, die nicht durch den Hersteller vorgesehen sind. • Unzweckmäßige Benutzung des Geräts. •...
- Seite 17 ø D D, mm L, mm H, mm K, mm N, mm Quietline 100 Quietline-k 100 Quietline 125 Quietline-k 125 Quietline 150 Quietline-k 150...
- Seite 19 Anschlussschemas Quietline Quietline DUO/Quietline Extra speed 2: Lüftungsstufe 2 3: Lüftungsstufe 1 Quietline T Quietline T DUO/Quietline T Extra...
- Seite 20 Quietline T 2 min 30 min Quietline T DUO/Quietline T Extra off & HS time 2 min 30 min 0 min 1 hour 2 min 15 hour...
- Seite 27 Prüfzeichen Verkauft von (Name und Stempel des Händlers) Herstellungsdatum Verkaufsdatum...
- Seite 28 ABNAHMEPROTOKOLL Quietline-k Quietline Extra Der Ventilator ist als betriebsfähig anerkannt. V178DE-01...
