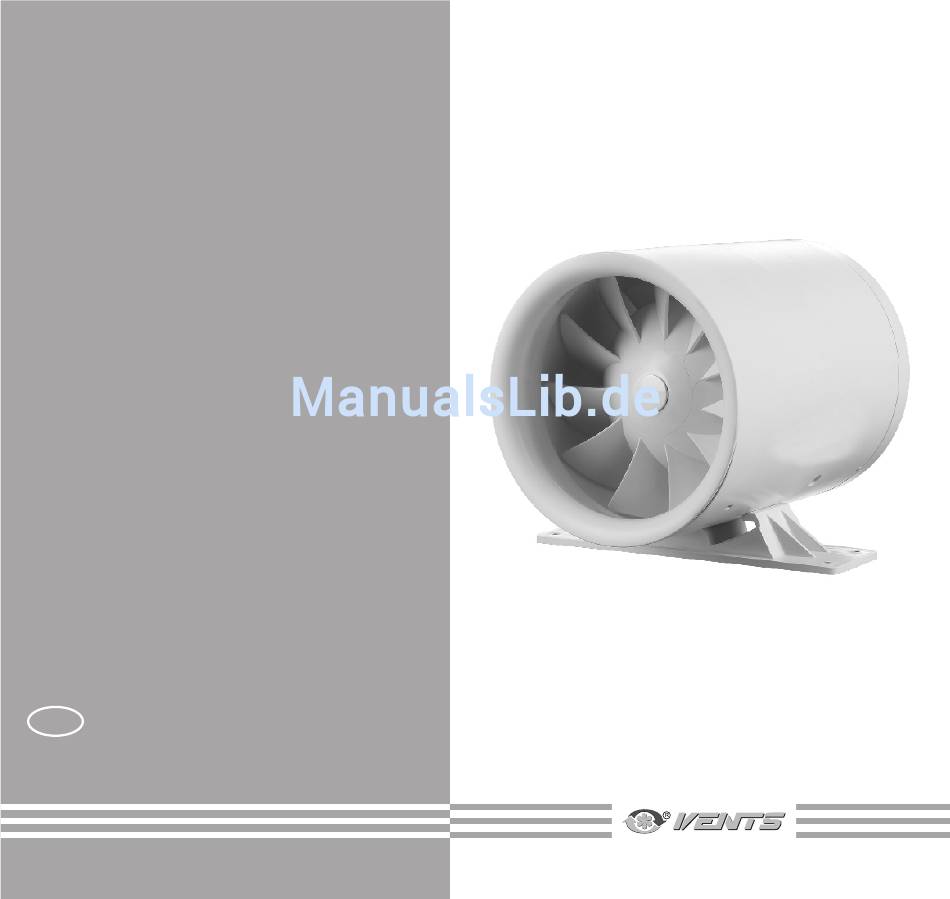

- Seite 1 Modell AXIALLÜFTER VENTS Quietline Betriebsanleitung www.ventilation-system.com...
- Seite 2 Erfüllen Sie die vorliegenden Anforderungen, um eine lange Lebensdauer des Lüfters zu sichern. WARNUNG Den Lüfter vor allen Anschluss-, Einstell-, Service- und Reparaturarbeiten vom Stromnetz trennen. Service- sowie Wartungsarbeiten sind ausschließlich vom Fachpersonal vorzunehmen, welches über eine gültige Zulassung für elektrische Arbeiten an Elektroanlagen bis 1000V verfügt.
- Seite 3 Erfüllen Sie die vorliegenden Anforderungen, um eine lange Lebensdauer des Lüfters zu sichern. WARNUNG Bei der Montage achten Sie darauf, dass das Lüftergehäuse nicht deformiert wird! Das Gehäusedeformation kann zur Motorblockierung und hohem Geräusch führen. Unsachgemäße Verwendung, unberechtigte Änderungs- und Nacharbeiten sowie Modifizierungen am Lüfter sind nicht zulässig.
- Seite 4 Erfüllen Sie die vorliegenden Anforderungen, um eine lange Lebensdauer des Lüfters zu sichern. WARNUNG Der Lüfter ist für den Einsatz in einer entzündungs- und explosionsgefährdeten Umgebung, die z.B. Spiritusdämpfe, Benzin, Insektizide enthält, nicht ausgelegt. Die Ansaug- sowie Auslassöffnung des Lüfters nicht verschließen oder verdecken, um die optimale Luftzufuhr zu gewährleisten.
- Seite 5 Erfüllen Sie die vorliegenden Anforderungen, um eine lange Lebensdauer des Lüfters zu sichern. WARNUNG Dieses Gerät ist für die Verwendung von Kindern ab 8 Jahre und älter sowie von Personen mit eingeschränkten körperlichen, geistigen oder sensoriellen Fähigkeiten oder ohne ausreichende Erfahrung und Kenntnis geeignet, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben.
-
Seite 6: Betriebsvorschriften
220-240 V /60 Hz, je nach dem Lüftermodell, bestimmt. Näheres dazu, siehe den Aufkleber auf dem Gehäuse. Quietline 12 ist für den Anschluss an das Stromnetz mit der Kleinspannung von 12 V und Frequenz 50 Hz direkt oder für den Anschluss an das Wechselstromnetz mit der Spannung von 220-240 V und Frequenz 50 Hz über einen Abspanntransformator vorgesehen, z.B. -
Seite 7: Elektronische Steuerungslogik
Die Schaltpläne siehe Abb. 13-16. ELEKTRONISCHE STEUERUNGSLOGIK Quietline 100/125/150 T startet den Betrieb bei der Betätigung des externen Schalters, z.B. eines Lichtschalters, und Steuerspannungsversorgung an die Klemme LT. Nach dem Ausschalten des externen Schalters läuft der Lüfter noch innerhalb von der Nachlaufzeit, einstellbar von 2 bis 30 Minuten und dann schaltet aus. -
Seite 8: Einstellung Des Zeitschalters
Nachlaufdauer zu erhöhen oder entgegen dem Uhrzeigersinn, um diese entsprechend zu reduzieren (von 2 bis zu 30 Minuten). 100/125/150 Quietline T DUO / 150 Quietline Extra T (Abb. 18) Betriebsarten 1, 2 und 3. Für die Justierung der Einschaltdauer oder der Umschaltzeit für die Betriebsart 3 drehen Sie den Drehknopf des Potentiometers Ton im Uhrzeigersinn, um die Zeiteinstellung zu erhöhen oder entgegen dem Uhrzeigersinn,... -
Seite 9: Lager- Und Transportvorschriften
LAGER- UND TRANSPORTVORSCHRIFTEN Der Transport des Gerätes ist mit jeder Fahrzeugart zulässig. Das Gerät ist in der Originalverpackung in einem gut belüfteten Raum bei einer Temperatur von +5°C bis + 40°C und einer relativen Luftfeuchtigkeit bis maximal 80% zu lagern. Staub, Säure- und Laugendämpfe, welche Korrosion verursachen können, sind im Lagerumfeld nicht zulässig. - Seite 10 Die Garantie gilt nicht in folgenden Fällen: der Verbraucher legt das Gerät nicht komplett vor, wie in der Betriebsanleitung angegeben, einschließlich der vom Verbraucher demontierten Bestandteile des Geräts Nichtübereinstimmung des Models oder der Marke des Geräts mit der Abbildung auf der Verpackung sowie in der Betriebsanleitung Nicht fristgerechte technische Wartung des Geräts durch den Verbraucher bei vom Verbraucher zugefügten äußerlichen Beschädigungen des Gehäuses und der inneren Einheiten...
- Seite 13 Schaltpläne 100/125/150 Quietline 100/125/150 Quietline DUO / 150 Quietline Extra speed 2 - Geschwindigkeit 2 3 - Geschwindigkeit 1 100/125/150 Quietline Т 100/125/150 Quietline Т DUO / 150 Quietline Extra Т...
- Seite 14 100/125/150 Quietline T 2 min 30 min 100/125/150 Quietline T DUO / 150 Quietline Extra T off & HS time 2 min 30 min 1 Stunde 0 min 2 min 15 Stunde...
- Seite 16 ABNAHMEPROTOKOLL Prüfzeichen Der Lüfter ist als betriebsfähig anerkannt Herstellungsdatum Quietline Quietline Extra К Т Verkauft von (Name und Stempel des Händlers) Quietline‐k Quietline‐k Extra Verkaufsdatum V01‐(Quietline)DE‐01 www.ventilation-system.com...
