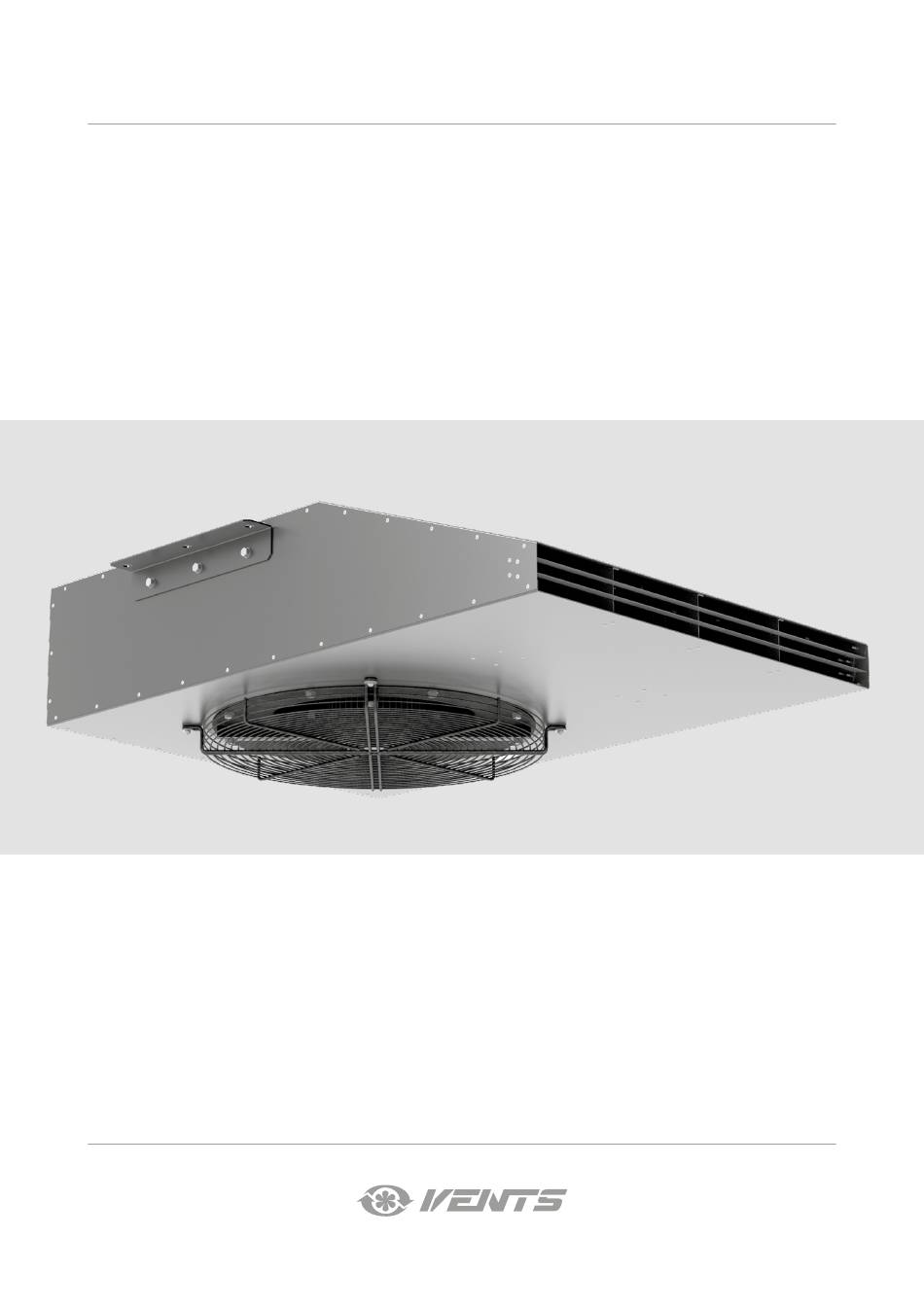

- Seite 1 BETRIEBSANLEITUNG Radial-Impulsventilator...
-
Seite 2: Inhaltsverzeichnis
INHALT Sicherheitsvorschriften ................................2 Verwendungszweck ..................................4 Lieferumfang ....................................4 Bezeichnungsschlüssel ................................5 Technische Daten ..................................5 Bauart und Funktionsweise ..............................7 Montage und Betriebsvorbereitung ..........................7 Netzanschluss ....................................8 Inbetriebnahme ..................................... 11 Wartungshinweise ..................................12 Lagerungs- und Transportvorschriften ..........................15 Herstellergarantie .................................. - Seite 3 Das Gerät ist nicht für den Einsatz in einer entzündungs- und explosionsgefährdeten Umgebung, die z.B. Spiritusdämpfe, Benzin oder Insektizide enthält, ausgelegt. Die Zu- und Abluftöffnung nicht verschließen oder verdecken, um einen optimalen Luftstrom zu gewährleisten. Setzen Sie sich bitte nicht auf das Gerät und lassen Sie keine Gegenstände darauf liegen. Die in dieser Betriebsanleitung angegebenen Informationen gelten zum Zeitpunkt der Abfassung des Dokuments als richtig.
-
Seite 4: Verwendungszweck
VERWENDUNGSZWECK Der Radial-Impulsventilator der ICF-Serie wird in Lüftungs-/Entrauchungssystemen von Tiefgaragen und überdächten Parkplätzen eingesetzt. Die Ventilatoren mit einer Feuerwiderstandsdauer von +200 °C, +300 °C und +400 °C sind für einen 2-stündigen Dauerbetrieb zur Entrauchung ausgelegt. Der Ventilator erzeugt einen Hochdruckluftstrahl, der die verschmutzte Luft oder den Rauch aus dem Raum zu den Abluftschächten leitet. -
Seite 5: Bezeichnungsschlüssel
BEZEICHNUNGSSCHLÜSSEL I C F - X - X - X - X Ventilatortyp Radial-Impulsventilator Schub: 100N Polzahl: 4 (einstufig) 4/6 (zweistufig) 4/8 (zweistufig) Feuerwiderstandsdauer: _: bis 55 °C 200/2: 200 °C/2 Stunden* 300/2: 300 °C/2 Stunden 400/2: 400 °C/2 Stunden Netzfrequenz: _: 50 Hz 60Hz: 60Hz... - Seite 6 Max. Versorgungs Fre Leistungs Schub Luft Förder Drehzahl, Max. Fördermit Feuerwider Schalldruck Lp(A) in Modell spannung, quenz, aufnahme, (Impulse), geschw., leistung, min-1 teltemperatur, °C* standsdauer 3 m Entfernung, dB m3/h 50N, einstufig ICF-50N-4 –25 – +55 °C 55 °C ICF-50N-4-300/2 3~ 400 6200 20,5...
-
Seite 7: Bauart Und Funktionsweise
BAUART UND FUNKTIONSWEISE Das Gehäuse des Ventilators ist aus polymerbeschichtetem Anschlusskasten Stahl gefertigt. Ein Schutzgitter an der Ansaugseite Elektromotor verhindert Eindringen Fremdkörpern. Laufrad Umlenkbleche an der Ausblassseite des Ventilators sichern eine korrekte Luftverteilung. Montagehalter Je nach Modifikation des Ventilators ist er mit einem Gehäuse einstufigen 4-poligen oder einem zweistufigen 4/6-, 4/8-poligen Asynchronmotor ausgestattet. -
Seite 8: Netzanschluss
NETZANSCHLUSS DAS GERÄT IST VOR ALLEN ARBEITEN VOM STROMNETZ ZU TRENNEN. DER ANSCHLUSS DES GERÄTS AN DAS STROMNETZ IST NUR NACH SORGFÄLTIGEM LESEN DER BETRIEBSANLEITUNG DURCH FACHPERSONAL GESTATTET, WELCHES ÜBER EINE GÜLTIGE ZULASSUNG FÜR SELBSTSTÄNDIGE ARBEITEN AN ELEKTRISCHEN ANLAGEN BIS 1000 V VERFÜGT. ELEKTRISCHE ECKDATEN DES GERÄTS SIND AUF DEM HERSTELLER-ETIKETT ANGEFÜHRT. -
Seite 9: Anschlussschema
Anschlussschema Anschlussschema für einen Ventilator, der nur mit Anschlussschema für einen Ventilator, der nur mit Modell der ersten (niedrigen) Lüftungsstufe betrieben wird der zweiten (hohen) Lüftungsstufe betrieben wird Einstufig -50N-4 ... -85N-4 ... -100N-4 ... ~400 V 50/60 Hz Zweistufig -50N-4/6 ... - Seite 10 ANLAUFMETHODEN VON ASYNCHRONMOTOREN Es gibt verschiedene Startvarianten von Asynchron-Kurzschlussläufermotoren. Die gebräuchlichsten Motorstartvarianten sind: direkter Start, Anlauf mit einem Softstarter oder mit einem Frequenzumrichter. Direktstart Beim Direktstart (dh durch Anschluss des Motors an die Netzspannung mit einem einfachen Starter) erhöht sich die Anlaufzeit des Motors aufgrund der hohen Trägheit des Laufrads erheblich, was wiederum zu hohen Anlaufströmen im Stromkreis führt.
-
Seite 11: Charakteristische Merkmale
Probleme beim Direktstart Die Probleme, die durch das Direktstart verursacht werden, können in zwei Gruppen unterteilt werden: Ein plötzlicher Start führt zu mechanischen Stößen, Rucken im Mechanismus, Auswahl des Spiels usw. Ein Schweranlauf kann nicht abgeschlossen werden. Sehen wir uns drei Varianten eines Schweranlaufs an: 1. -
Seite 12: Wartungshinweise
WARTUNGSHINWEISE DAS GERÄT IST VOR ALLEN ARBEITEN VOM STROMNETZ ZU TRENNEN. STELLEN SIE SICHER, DASS DAS GERÄT VOM STROMNETZ GETRENNT IST, BEVOR SIE DEN SCHUTZ ENTFERNEN. VOR ALLEN ARBEITEN EIN VERBOTSZEICHEN AUF DEM BEDIENFELD DES VENTILATORS ANBRINGEN: „NICHT EINSCHALTEN! BAUARBEITEN!“ DIE ELEKTRISCHEN KOMPONENTEN SIND VOR SPRITZWASSER ZU SCHÜTZEN! VERWENDEN SIE KEINE AGGRESSIVE LÖSUNGSMITTEL UND ANDERE SCHARFE GEGENSTÄNDE! - Seite 13 Störungen und Störungsbehebung Störung Mögliche Gründe Abhilfe Der Ventilator startet nicht. Keine Stromversorgung Überprüfen Sie den Netzschalter. Überprüfen Sie die elektrischen Anschlüsse. Blockierter Motor Überprüfen Sie das Laufrad des Ventilators sorgfältig auf mögliche Blockierungen und beseitigen Sie es gegebenenfalls. Wenn das Laufrad in Ordnung ist, tauschen Sie den Elektromotor aus.
- Seite 14 Der Ventilator liefert weniger Falsche Wahl des Ventilators Berechnen Sie die Netzwerkparameter neu und Luft als erwartet. wählen Sie richtig einen Ventilator aus. Falsche Drehrichtung des Laufrades Ändern Sie gegebenenfalls die Drehrichtung des Laufrads, indem Sie die Phasenfolge an den Klemmen des Elektromotors ändern (siehe Abschnitt „Inbetriebnahme“).
-
Seite 15: Lagerungs- Und Transportvorschriften
LAGERUNGS- UND TRANSPORTVORSCHRIFTEN • Das Gerät in der Originalverpackung in einem belüfteten Raum bei einer Temperatur von +5 °C bis +40 °C und einer relativen Luftfeuchtigkeit bis maximal 70 % lagern. • Dämpfe und Fremdstoffe in der Luft, die Korrosion verursachen und Anschluss-Abdichtungen beschädigen können, sind nicht zulässig. -
Seite 16: Herstellergarantie
HERSTELLERGARANTIE Das Produkt entspricht den Europäischen Normen und Standards, den Richtlinien über Niederspannung und elektromagnetische Verträglichkeit. Hiermit erklären wir, dass das Produkt mit den maßgeblichen Anforderungen aus Richtlinie 2014/30/EU über elektromagnetische Verträglichkeit, Niederspannungsrichtlinie 2014/35/EU und Richtlinie 93/68/EWG über CE-Kennzeichnung übereinstimmt. Dieses Zertifikat ist nach Prüfung des Produktes auf das Obengenannte ausgestellt. - Seite 17 Der Hersteller akzeptiert keine Reklamationen, die sich auf den Zustand der Lackbeschichtung in den folgenden Fällen beziehen: • Beulen, Risse, Kratzer und Verschleiße der Lackbeschichtung während der Takel- und Montagearbeiten. • Korrosionsbildung an mit Steinen, Sand, Harz und Dachdecke beschädigten Stellen während der Dacharbeiten. •...
