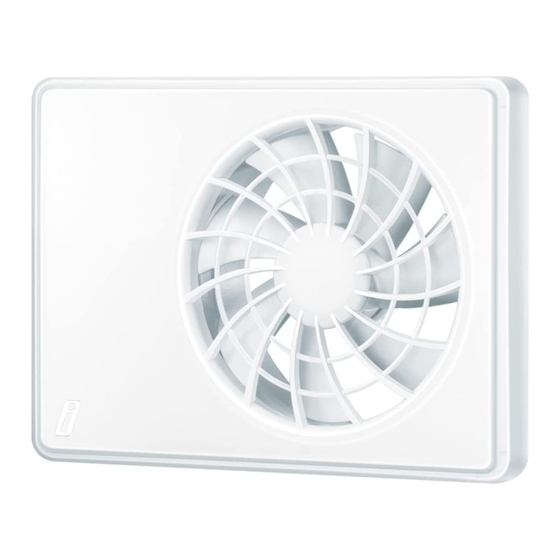

Vents iFan Wi-Fi Betriebsanleitung

Vents iFan Wi-Fi Betriebsanleitung

Intelligenter axialventilator
Vorschau ausblenden Andere Handbücher für iFan Wi-Fi:

Werbung

Intelligenter Axialventilator
BETRIEBSANLEITUNG
iFan Wi-Fi

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Vents iFan Wi-Fi

  • Seite 1 Intelligenter Axialventilator BETRIEBSANLEITUNG iFan Wi-Fi...
  • Seite 2: Inhaltsverzeichnis

    Wi-Fi INHALT Lieferumfang ....................................7 Betriebsvorschriften ..................................7 Montage und Betriebsvorbereitung ..........................10 Netzanschluss ....................................12 Steuerung des Ventilators ................................ 13 Spezieller Einstellungsmodus «setup mode/reset» ....................13 Batteriewechsel ....................................14 Wartungshinweise ..................................14 Fehlerbehebung .................................... 15 Lagerungs- und Transportvorschriften ..........................16 Herstellergarantie ..................................
  • Seite 3 Die vorliegende Betriebsanleitung gilt als wichtigstes Dokument für den Betrieb und richtet sich an Fach- und Wartungskräfte sowie Betriebspersonal. Die Betriebsanleitung enthält Informationen zu Verwendungszweck, technischen Daten, Funktionsweise sowie Montage des Geräts iFan Wi-Fi und allen seinen Modifikationen. Fach- und Wartungskräfte sollten eine Ausbildung im Bereich Lüftung absolviert haben und müssen die Arbeiten in Übereinstimmung mit den geltenden lokalen Arbeitssicherheitsbestimmungen, Baunormen und Standards durchführen.
  • Seite 4 Wi-Fi LESEN SIE DIE VORLIEGENDE BETRIEBSANLEITUNG VOR DER MONTAGE DES GERÄTS AUFMERKSAM DURCH. DIE EINHALTUNG DER BETRIEBSVORSCHRIFTEN GEWÄHRLEISTET EINEN SICHEREN BETRIEB DES GERÄTS WÄHREND DER GESAMTEN GEBRAUCHSDAUER. BEWAHREN SIE DIE VORLIEGENDE BETRIEBSANLEITUNG AUF, SOLANGE SIE DAS GERÄT BETREIBEN, DA DIESE SÄMTLICHE WARTUNGSVORSCHRIFTEN ENTHÄLT.
  • Seite 5 Wi-Fi • Das Einphasenstromnetz, an welches das Gerät angeschlossen wird, muss den gültigen elektrischen Normen entsprechen. • Das Verkabelungssystem muss einen Leitungsschutzschalter besitzen. • Der elektrische Anschluss erfolgt über einen Leitungsschutzschalter QF, der in der stationären Leitung integriert wird. Der Kontaktabstand muss an allen Polen mindestens 3 mm betragen.
  • Seite 6 Wi-Fi Luftzufuhr zu achten. • Die Förderluft darf keinen Staub, keine Dämpfe, Festfremdstoffe, klebrigen Stoffe oder Faserstoffe enthalten. • Das Gerät ist nicht für den Einsatz in einer entzündungs- und explosionsgefährdeten Umgebung, die z.B. Spiritusdämpfe, Benzin oder Insektizide enthält, ausgelegt.
  • Seite 7: Lieferumfang

    Wi-Fi LIEFERUMFANG Ventilator: 1 Stk. Logo: 1 Stk. Stutzen mit einem Durchmesser von 100 mm: 1 Stk. Stutzen mit einem Durchmesser von 125 mm: 1 Stk. Schrauben und Dübel: 4 Stk. Betriebsanleitung: 1 Stk. Verpackungskarton: 1 Stk. BETRIEBSVORSCHRIFTEN Der Ventilator ist für den Anschluss an einphasige Wechselstromnetze 100-240 V, 50/60 Hz ausgelegt.
  • Seite 8: Außenabmessungen

    Wi-Fi AUßENABMESSUNGEN VARIANTEN DER VENTILATOREN Funktionen Modell Feuchtigkeits- Einschaltver- Nachlauf- Drehzahlre- Externer Bewegungs- 24 hours Intervallüftung kontrolle zögerung schalter gelung Schalter sensor iFan Wi-Fi iFan Wi-Fi Move www.ventilation-system.com...
  • Seite 9: Standby-Modus

    Wi-Fi Technische Daten zum Wlan Standard IEFE 802,11, b/g/n Frequenzband, GHz Übertragungsleistung, mW (dBm) 100(+20) Netzwerk DHCP WLAN-Sicherheit WPA, WPA2 BETRIEBSARTEN DES VENTILATORS Standby-Modus: 24 hours-Modus der Ventilator läuft nicht. Er wird aktiviert, wenn der mit einer App oder durch ein Signal des Temperatur-/Feuchte-/Bewegungs-/Lichtsensors oder eines externen Schalters aktiviert wird.
  • Seite 10: Montage Und Betriebsvorbereitung

    Wi-Fi MONTAGE UND BETRIEBSVORBEREITUNG 1. Schützen Sie den Ventilator bei senkrechter Montage gegen 2. Stellen Sie vor der Montage sicher, dass das Gerät vom Eindringen von Niederschlägen und Kondensat. Stromnetz getrennt ist. Die Montage des Ventilators mit einem direkten Luftaustritt nach oben ist nicht zulässig.
  • Seite 11 Wi-Fi 5. Ziehen Sie das Stromkabel zur Lüftungsöffnung, bohren Sie die 6. Montieren Sie den Ventilator mit Hilfe der Schrauben. Befestigungslöcher und montieren Sie die Dübel. 7. Entfernen Sie die Abdeckung, um Zugang zum Klemmkasten 8. Schließen Sie den Ventilator an das Stromnetz an.
  • Seite 12: Netzanschluss

    Wi-Fi NETZANSCHLUSS Der Ventilator ist für den Anschluss an ein 100-240 V/50 (60) Hz Einphasenwechselstromnetz konzipiert. Bezeichnungen der Klemmen auf dem Anschlussschema: : Phase : Ausgang zum Anschluss der Außenimpedanz : Null : Schalter für die Umschaltung der Lüftungsstufe : Steuerungskette der Lüftungsstufe...
  • Seite 13: Steuerung Des Ventilators

    Wi-Fi STEUERUNG DES VENTILATORS Um den Ventilator in Betrieb zu nehmen, ist es notwendig, sich mit ihm als WLAN-Zugangspunkt mit dem Namen (FAN: + 16 Zeichen Passwort für den WLAN- der ID-Nummer) zu verbinden, der auf der Steuerplatine und auf dem Ventilatorgehäuse angegeben ist.
  • Seite 14: Batteriewechsel

    Wi-Fi BATTERIEWECHSEL Wenn der Batteriestand niedrig oder null ist, wird die entsprechende Warnanzeige auf der Startseite der App angezeigt (siehe Seite 16). Wenn diese Anzeige auf der Startseite erscheint, wechseln Sie die Batterie. Trennen Sie dazu den Ventilator von der Stromversorgung, nehmen Sie die Abdeckung des Ventilators ab und entfernen Sie den Deckel, der die Steuerplatine schützt.
  • Seite 15: Fehlerbehebung

    Wi-Fi 3. Waschen Sie die Abdeckung unter fließendem Wasser ab. 4. Stellen Sie den Verriegelungsknopf in die Position zum Betrieb Reiben Sie die Oberfläche der Frontabdeckung trocken. des Ventilators. Schalten Sie anschließend den Ventilator über die App an. FEHLERBEHEBUNG Störung...
  • Seite 16: Lagerungs- Und Transportvorschriften

    Wi-Fi LAGERUNGS- UND TRANSPORTVORSCHRIFTEN • Das Gerät in der Originalverpackung in einem belüfteten Raum bei einer Temperatur von +5 °C bis +40 °C und einer relativen Luftfeuchtigkeit bis maximal 70 % lagern. • Dämpfe und Fremdstoffe in der Luft, die Korrosion verursachen und Anschluss-Abdichtungen beschädigen können, sind nicht zulässig.
  • Seite 17: Herstellergarantie

    Wi-Fi HERSTELLERGARANTIE Das Produkt entspricht den Europäischen Normen und Standards, den Richtlinien über Niederspannung und elektromagnetische Verträglichkeit. Hiermit erklären wir, dass das Produkt mit den maßgeblichen Anforderungen aus Richtlinie 2014/30/EU über elektromagnetische Verträglichkeit, Niederspannungsrichtlinie 2014/35/EU und Richtlinie 93/68/EWG über CE-Kennzeichnung übereinstimmt.
  • Seite 18 Wi-Fi demontierten Bestandteile des Geräts. • Nichtübereinstimmung des Modells oder der Marke des Geräts mit den Angaben auf der Verpackung und in der Betriebsanleitung. • Nicht fristgerechte technische Wartung des Geräts durch den Verbraucher. • Bei vom Verbraucher zugefügten äußerlichen Beschädigungen des Gehäuses und der inneren Einheiten (außer äußeren Änderungen am Gerät, welche für die Montage notwendig sind).
  • Seite 19 Wi-Fi • Rechtswidrige Handlungen von Drittpersonen in Bezug auf das Gerät. • Ausfall des Geräts infolge höherer Gewalt (Feuer, Überschwemmung, Erdbeben, Kriege, militärische Handlungen jeder Art, Blockaden). • Fehlen der Plomben, wenn solche durch die Betriebsanleitung vorgesehen sind. •...
  • Seite 20 Wi-Fi www.ventilation-system.com...
  • Seite 21 Wi-Fi www.ventilation-system.com...
  • Seite 22 Wi-Fi www.ventilation-system.com...
  • Seite 23 Wi-Fi Prüfzeichen Verkauft von (Name und Stempel des Händlers) Herstellungsdatum Kaufdatum www.ventilation-system.com...
  • Seite 24 V168DE-03...
