Omron R4 Plus Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für R4 Plus:
Inhaltsverzeichnis

Werbung

Quicklinks

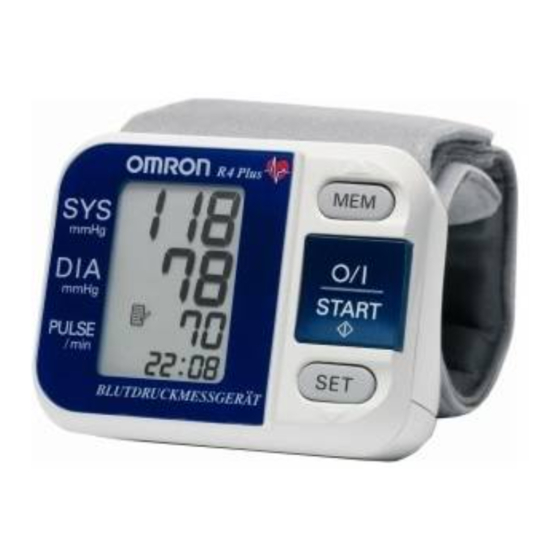

Handgelenk-Blutdruckmessgerät
Model R4 Plus
Inhalt
Einführung .............................. 2
1. Überblick ........................... 4
2. Vorbereitung ..................... 6
auswechseln .................. 6
einstellen ....................... 8
Messgeräts ..................... 10
3.2 Richtige Haltung .......... 12
vornehmen ................... 13
Speicherfunktion .......... 15
4. Kurzanleitung .................. 18
Behebung ........................ 19
-behebung ................... 20
Aufbewahrung ................. 22
7. Technische Daten ........... 24
Blutdruck ......................... 26
IM-HEM-6021-D-01-06/05

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Omron R4 Plus

Inhaltszusammenfassung für Omron R4 Plus

  • Seite 1: Inhaltsverzeichnis

    Handgelenk-Blutdruckmessgerät Model R4 Plus Inhalt Einführung ......2 Sicherheitsinformationen ..3 1. Überblick ......4 2. Vorbereitung ..... 6 2.1 Batterien einsetzen und auswechseln ....6 2.2 Datum und Uhrzeit einstellen ....... 8 3. Verwendung des Messgeräts ..... 10 3.1 Anlegen der Handgelenk- Manschette ....

  • Seite 2: Einführung

    Einführung Vielen Dank, dass Sie sich für das OMRON R4 Plus Handge- lenk-Blutdruckmessgerät entschieden haben. Das kompakte und einfach zu bedienende Gerät ist ideal für Menschen, die ihren Blutdruck häufig messen. Die kleine, vorge- formte Handgelenk-Manschette ist bequem und einfach anzule- gen.

  • Seite 3: Sicherheitsinformationen

    Bei Menschen mit schlechter peripherer Durchblutung können am Handgelenk vorgenommene Messungen von den Messungen am Oberarm abweichen. Verwenden Sie das OMRON R4 Plus Intellisense nur für sich selbst. Achtung: • Selbstdiagnose und Selbstbehandlung anhand der Messergeb- nisse sind gefährlich. Befolgen Sie unbedingt die Anweisungen Ihres Arztes.

  • Seite 4: Überblick

    1. Überblick Hauptgerät A. Anzeige C. Handgelenk-Manschette B. Abdeckung des Batte- D. Taste MEM (Speicher) riefachs E. Taste EIN/AUS-START (O/I) F. Taste SET (Einstelltaste)

  • Seite 5: Lieferumfang

    1.Überblick Anzeige G. Systolischer Blutdruck L. Herzsymbol H. Diastolischer Blutdruck (Blinkt bei der Messung) Mittelwertsymbol M. Puls (Erscheint, wenn die Werte N. Luftablasssymbol für die letzten drei Messun- O. Datum-/Zeit gen angezeigt werden.) J. Speicherwertsymbol (Erscheint, wenn die im Speicher hinterlegten Werte angezeigt werden.) K.

  • Seite 6: Vorbereitung

    2. Vorbereitung Batterien einsetzen und auswech- seln Entfernen Sie das Batteriefach, indem Sie dieses in Pfeil- richtung ziehen. 1) Fassen Sie die Batterie- abdeckung an beiden Seiten. 2) Ziehen Sie die Abde- ckung vom Hauptgerät. Setzen Sie zwei identische 1,5 V Alkalibatterien vom Typ AAA (LR03) in das Batte- riefach ein.

  • Seite 7: Batterie-Lebensdauer Und Austausch

    2.Vorbereitung Bringen Sie die Batterieabdeckung wieder an. Hinweis:Stellen Sie sicher, dass Sie nach dem Austausch der Batterien die Zeit und das Datum stellen. Siehe hierzu „2.2 Datum und Uhrzeit einstellen“. Die Messwerte bleiben weiter im Speicher gespeichert, auch nachdem die Batterien ausge- tauscht wurden.

  • Seite 8: Datum Und Uhrzeit Einstellen

    2.Vorbereitung Datum und Uhrzeit einstellen Das Blutdruckmessgerät speichert automatisch bis zu 42 Mess- werte im Speicher und berechnet einen Mittelwert, der auf den letzten drei Messungen, die innerhalb von 10 Minuten nach der letzten Messung, basiert. (Falls für diesen Zeitraum nur zwei Messwerte im Speicher sind, wird der Mittelwert an Hand dieser beiden Messwerte berechnet.
  • Seite 9 2.Vorbereitung Schritt 2 und 3 wiederholen, um Monat und Tag einzustel- len. Schritte 2 und 3 wiederholen, um Stunde und Minute ein- zustellen. Es kommt vor, dass die Anzeige noch blinkt, nachdem alle Werte eingestellt wurden. Bestätigen Sie die Einstellungen und schalten Sie das Messgerät durch Drücken der Taste EIN/AUS-START (O/I) aus.

  • Seite 10: Verwendung Des Messgeräts

    3. Verwendung des Messgeräts Anlegen der Handgelenk-Man- schette Sie können die Messung am rechten oder linken Handgelenk durchführen. Hinweise: • Um korrekte Messungen sicherzustellen, muss die Handge- lenk-Manschette bequem an Ihrem Handgelenk anliegen. • Rollen Sie Ihren Ärmel hoch, sodass das Gerät auf der nack- ten Haut liegt.

  • Seite 11: Messungen Am Rechten Handgelenk

    3.Verwendung des Messgeräts Hinweis:Wenn die Handgelenk-Manschette nicht fest genug um das Handgelenk gewickelt ist, kann eine rich- tige Messung eventuell nicht möglich sein. Streichen Sie die Manschette mit den Fingern glatt, um sicherzu- stellen, dass sie gut an Ihrem Handgelenk anliegt. Hinweise: •...

  • Seite 12: Richtige Haltung

    3.Verwendung des Messgeräts Richtige Haltung Die richtige Körperhaltung hilft beim Erlangen genauer Ergeb- nisse. Sie sollten auch versuchen, Ihren Blutdruck täglich zur selben Zeit zu messen. Hinweise: • Messen Sie den Blutdruck nicht nach einem Bad, nach Alkoholgenuss oder nach Sport. •...

  • Seite 13: Eine Messung Vornehmen

    3.Verwendung des Messgeräts Eine Messung vornehmen Zum Beginnen der Messung die Taste EIN/AUS-START (O/I) drü- cken. Nach dem Einschalten pumpt sich die Handgelenk-Manschette automatisch auf. Nachdem das Messgerät Ihren Blutdruck und die Pulsfrequenz erfasst hat, wird die Luft aus der Manschette automatisch abgelassen und Ihr Blut- druck und Ihre Pulsfrequenz werden angezeigt.
  • Seite 14 3.Verwendung des Messgeräts Überprüfen Sie das Mes- sergebnis. Das Messgerät speichert Blutdruck und Pulsfre- quenz automatisch im Speicher. Siehe hierzu „3.4 Benutzung der Spei- cherfunktion“. Zeit und Datum der Messung werden abwechselnd ange- zeigt. Neuere Forschungsergebnisse legen nahe, dass für zu Hause vorgenommene Messungen die folgenden Werte als Hinweis für zu hohen Blutdruck angesehen werden können.

  • Seite 15: Benutzung Der Speicherfunktion

    3.Verwendung des Messgeräts Benutzung der Speicherfunktion Das Gerät besitzt einen Speicher zum Speichern von bis zu 42 Messungen. Nach jeder Messung speichert das Gerät automatisch den Blut- druck und die Pulsfrequenz. Falls drei Messungen innerhalb von 10 Minuten zur letzten Mes- sung vorliegen, wird der Mittelwert dieser drei Messwerte ange- zeigt.

  • Seite 16: Anzeige Von Zuvor Gespeicherten Messungen

    3.Verwendung des Messgeräts Anzeige von zuvor gespeicherten Messungen Drücken Sie die Taste MEM, während der Mittelwert ange- zeigt wird, um die Messwerte im Speicher anzuzeigen (die neuesten zuerst). Systolischer Blutdruck Diastolischer Blutdruck Puls Drücken Sie die Taste MEM wiederholt, um durch die Messwerte durchzublättern.

  • Seite 17: Löschen Aller Gespeicherten Werte

    3.Verwendung des Messgeräts Drücken Sie die Taste EIN/AUS (O/l), um das Gerät auszuschal- ten. Hinweis:Sollten Sie vergessen, das Gerät auszuschal- ten, schaltet es sich automatisch nach zwei Minuten aus. Löschen aller gespeicherten Werte Sie können die gespeicherten Messungen nicht einzeln löschen. Alle Messungen im Messgerät werden gelöscht.

  • Seite 18: Kurzanleitung

    Abhängig von Ihren physiologischen Bedingungen wer- den Sie eventuell eine längere Ruhephase zwischen zwei Messungen benötigen. • Verwenden Sie das R4 Plus Intellisense nur zum Messen Ihres eigenen Blutdrucks, da die Messergebnisse im Speicher gespeichert werden. • Wickeln Sie die Handgelenk-Manschette immer um Ihr Handgelenk, bevor Sie mit einer Messung beginnen.

  • Seite 19: Störungen: Ursachen Und Behebung

    Wenn im Gerät ein Hardware- versagen auf- tritt, wird dies Wenden Sie sich an Ihren mit einem E OMRON Händler. und einem Code/einer Nummer ange- zeigt. Die Batterien gegen zwei Batterielade- neue AAA-Alkalibatterien stand niedrig.

  • Seite 20: Fehlersuche Und -Behebung

    Bewegung oder während der Mes- Sprechen bei der sung. (Details Messung. dazu finden Sie in Abschnitt 3.3.) Die Handgelenk- Wenden Sie sich Druck der Handgelenk- Manschette ver- an Ihren OMRON- Manschette steigt nicht. liert Luft/hat ein Fachhändler oder Leck. Vertreter.
  • Seite 21 • Die Taste EIN/AUS (O/l) drücken und die Messung wiederholen. • Wenn das Problem weiter bestehen bleibt, die Batterien versuchsweise Andere Probleme. gegen neue austauschen. Falls das Problem dadurch immer noch nicht behoben ist, wenden Sie sich an Ihren OMRON-Fachhändler oder Vertre- ter.

  • Seite 22: Wartung Und Aufbewahrung

    6. Wartung und Aufbewahrung Damit das Messgerät nicht beschädigt wird, bitte Folgendes ver- meiden: • Extreme Temperaturen, Feuchtigkeit oder direktes Sonnenlicht. • Waschen der Manschette bzw. das Messgerät mit Wasser in Berührung bringen. • Auseinandernehmen des Geräts. • Heftige Stöße oder Vibrationen. Das Gerät nicht fallen lassen. •...

  • Seite 23: Kalibrierung Und Wartung

    Jahre eine Inspektion durchführen zu lassen, um die kor- rekte Funktion und die Genauigkeit des Gerätes sicherzustel- len. Wenden Sie sich an Ihren autorisierten OMRON-Fach- händler oder OMRON-Kundendienst, dessen Adresse auf der Verpackung oder den beigelegten Broschüren angegeben ist.

  • Seite 24: Technische Daten

    7. Technische Daten Produktbeschreibung Handgelenk-Blutdruckmessgerät Modell OMRON R4 Plus Intellisense (HEM-6021-D) Anzeige Digitale LCD-Anzeige Messung Oszillometrische Methode Druck: 0 bis 299 mmHg Messbereich Puls: 40 bis 180 Schläge/min. Speicher 42 Messungen mit Datum/Uhrzeit Druck: ±3 mmHg Genauigkeit Pulsfrequenz: ±5% des Messwerts...
  • Seite 25 93/42/EWG (Richtlinie für medizinische Geräte). Dieses Blut- druckmessgerät wurde gemäß der europäischen Norm EN1060 entwickelt. Nichtinvasive Blutdruckmessgeräte Teil 1: Allge- meine Anforderungen und Teil 3: Ergänzende Anforderungen für elektromechanische Blutdruckmessgeräte. OMRON HEALTHCARE UK LTD. Opal Drive Niederlassung Fox Milne, Milton Keynes MK 15 0DG, Vereinigtes Königreich OMRON Medizintechnik Handelsgesellschaft m.b.H.

  • Seite 26: Einige Nützliche Informationen Über Den Blutdruck

    8. Einige nützliche Informationen über den Blutdruck Blutdruck - was ist das eigentlich? Der Blutdruck ist die Kraft, mit der der Blutstrom gegen die Arte- rienwände drückt. Der arterielle Druck ändert sich im Verlauf des Herzzyklus ständig. Der höchste Druckwert im Zyklus heißt systolischer Blutdruck; der niedrigste wird als diastolischer Blutdruck bezeichnet.

  • Seite 27: Einstufung Von Blutdruckwerten Durch Die Weltgesundheitsorganisation (Who)

    8.Einige nützliche Informationen über den Blutdruck Obere Kurve: systolischer Blutdruck Untere Kurve: diastolischer Blutdruck Tageszeit Beispiel: Schwankungen innerhalb eines Tages (männlich, 35 Jahre alt) Einstufung von Blutdruckwerten durch die Weltgesundheitsorganisation (WHO) Die Weltgesundheitsorganisation (WHO) und die Internationale Bluthochdruckgesellschaft (ISH) haben die in der nachstehen- den Abbildung gezeigte Einstufung des Blutdrucks entwickelt.
  • Seite 28 Omron Medizintechnik Handelsgesellschaft mbH Windeckstrasse 81A 68163 Mannheim Telefonnummer: 0621-83348 0 URL: www.omron-medizintechnik.de...
