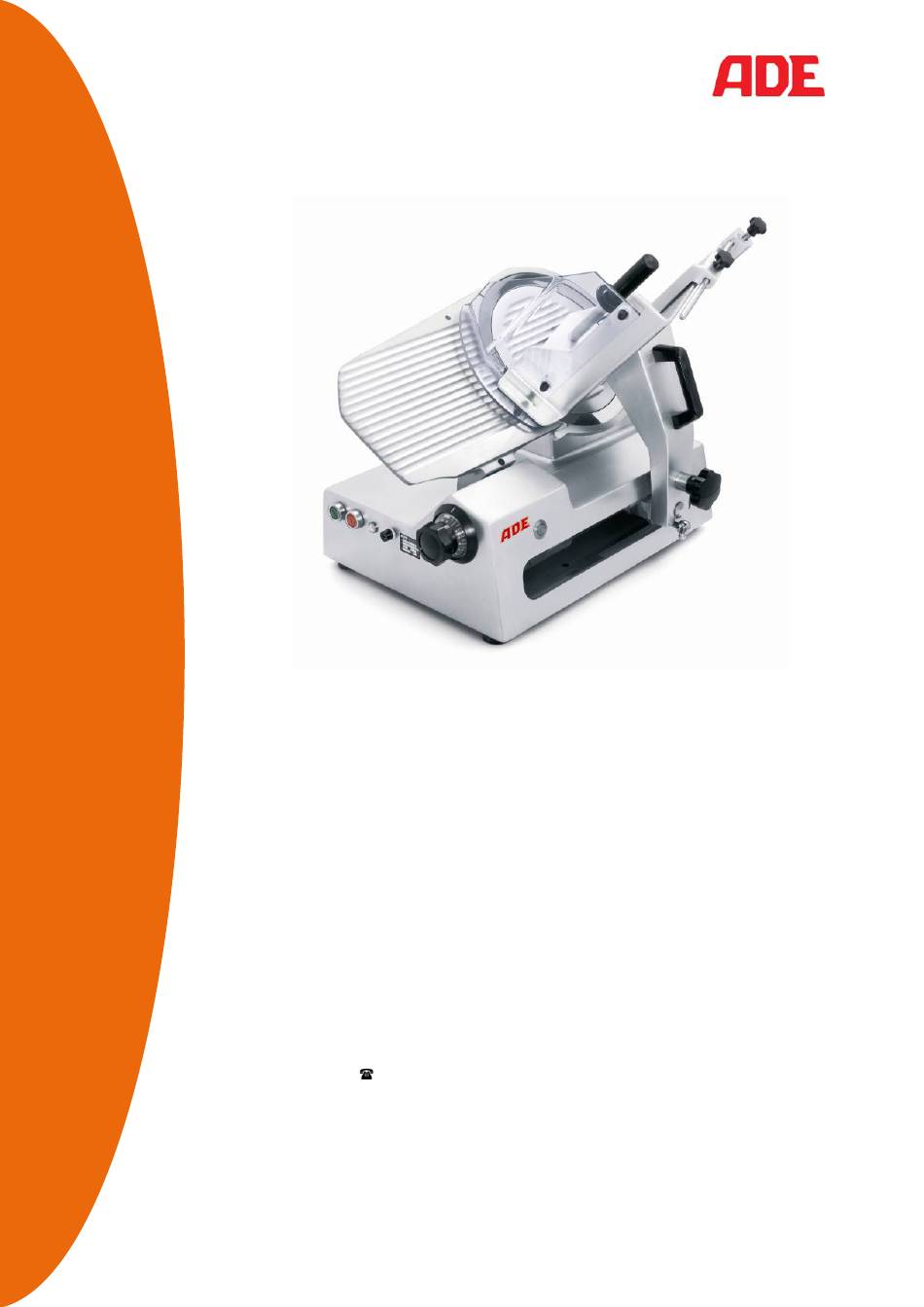

BEDIENUNGSANLEITUNG
Schwerkraftschneider mit Automatikgetriebe
Serie AUTOMATIC / AUTOMATIC-Z
Hammer Steindamm 27 – 29
22089 Hamburg / GERMANY
Fax
E-mail:
ADE GmbH & Co.
+49(40)432776-0
+49(40)432776-10
info@ade-hamburg.de

Werbung

loading

Inhaltszusammenfassung für ADE AUTOMATIC Serie

  • Seite 1 BEDIENUNGSANLEITUNG Schwerkraftschneider mit Automatikgetriebe Serie AUTOMATIC / AUTOMATIC-Z ADE GmbH & Co. Hammer Steindamm 27 – 29 22089 Hamburg / GERMANY +49(40)432776-0 +49(40)432776-10 E-mail: info@ade-hamburg.de...
  • Seite 2 Inhaltsverzeichnis 0 ABBILDUNGEN ........................ 2 1 VORWORT ........................3 1.1 Einleitung ........................3 1.2 Gebrauch ........................3 2 INBETRIEBNAHME ......................3 2.1 Öffnen der Verpackung ....................4 2.2 Installation........................4 2.3 Elektroanschluss ......................4 2.4 Funktionsweise ......................5 2.5 Funktionsweise im Automatikbetrieb ......
  • Seite 3 0. ABBILDUNGEN Fig. 1 Fig. 2 J = Optionsteil – nicht im Standard-Lieferumfang enthalten) Fig. 2/A Fig. 3 Automatic-080220-Rev005-UM-de...
  • Seite 4 Fig. 4 1. VORWORT - Dieses Handbuch wurde den Angaben der Maschinenrichtlinien 89/392 - 89/109 - 91/398 - 91/368 - 93/44 - 89/336 - 92/31 - 73/23 - 93/68 CEE gemäß verfasst. Damit will der Hersteller den Kunden über die grundlegenden Funktionsprinzipien, Wartungsanforderungen und Sicherheitsvorrichtungen der Maschine in klarer und leicht verständlicher Form informieren, um eine lange Lebensdauer und einen störungsfreien Betrieb der Maschine gewährleisten zu können.
  • Seite 5 2.1 Öffnen der Verpackung 1 - Die Plastikbänder aufschneiden und entfernen; 2 - Die Metallklammern entfernen; 3 - Das Paket gerade anheben und die Gebrauchsanleitung und die vier Standfüße herausnehmen; 4 - Mit einem Schraubenschlüssel Nr. 13 die Bolzen, mit denen die Maschine auf der Palette befestigt ist, lösen; 5 - Die Polyäthylenhülle entfernen und die vier Standfüße anschrauben;...
  • Seite 6 Sollte diese Drehrichtung bei den dreiphasigen Aufschnittmaschinen nicht gegeben sein, müssen zwei der drei Drähte des Steckers vertauscht werden. Mit Ausnahme anders lautender Angaben, muss die Aufschnittmaschine stets unter 400V angeschlossen werden. 2.4 Funktionsweise Die Aufschnittmaschine ausschließlich zu dem Zweck benutzen, zu dem sie hergestellt wurde. Das Schneidgut während des Aufschneidens nicht mit den Händen halten.
  • Seite 7 4. GEBRAUCH DER AUFSCHNITTMASCHINE 4.1 Einsatzverfahren (Fig.1) 1) Den Drehgriff "A" mit Gradeinteilung auf "0" (Null) stellen. 2) Den Schneidgutschlitten "B" so weit wie möglich von dem Schneidblatt "K" wegschieben. 3) Den Restehalter "C" mit Hilfe des dafür vorgesehenen Griffs anheben. Das Produkt auf den Schlitten legen und den Restehalter auf oder hinter das Schneidgut absenken.
  • Seite 8 Das Drücken der roten "Stopptaste" auf der Maschine darf keinesfalls als ausreichend zu diesem Zweck betrachtet werden. 2) Den Drehgriff "A" auf "0" (Null) stellen. (Abb. 2/A) 3) Das Kurbelrad "E" auf den Bezugspunkt "F" stellen und komplett aufschrauben. Der Blockiermechanismus rastet im Bezugspunkt ein und blockiert den Schlitten.
  • Seite 9 6.1 Schleifen des Messers 1) Messer bei geschlossener Anschlagplatte von beiden Seiten reinigen. 2) Maschine abschalten und Schnittstärkenregler bis zum Anschlag nach links drehen. 3) Den schwarzen Drehgriff des mitgelieferten Schleifapparates ganz abschrauben. Das nun sichtbar werdende Gewindeende von der Schlittenseite durch das Loch im oberen Bereich der Anschlagplatte führen und den Schleifapparat so mit dem Drehgriff festschrauben, dass der Ansatz des Schleifapparates auf der Oberkante der Anschlagplatte aufliegt.
  • Seite 10 8. SCHULUNG Während der Installation der Aufschnittmaschine, muss der volljährige Bediener der Maschine in Sachen Gebrauch – Reinigung – Instandhaltung - Schärfen des Schneidblatts ausreichend geschult werden, wobei vor allem auf die aus einem unsachgemäßen Gebrauch entstehenden Gefahren berücksichtigt werden müssen. Die Schulung muss von jener Person, die mit der Installation der Maschine betraut wurde und die über hinreichende Kenntnisse bezüglich der EG-Normen im Maschinenbau verfügt, vorgenommen werden.
  • Seite 11 EXPLOSIONSZEICHNUNGEN AUTOMATIC300 Gruppe 200 – SOCKEL Gruppe 300 – SCHLITTENFÜHRUNG Automatic-080220-Rev005-UM-de...
  • Seite 12 GRUPPE 400 – SCHLITTEN Automatic-080220-Rev005-UM-de...
  • Seite 13 GRUPPE 500 – SCHNITTSTÄRKENEINSTELLUNG GRUPPE 600 – MOTOREINHEIT 400V Automatic-080220-Rev005-UM-de...
  • Seite 14 GRUPPE 800 – GETRIEBE Automatic-080220-Rev005-UM-de...
  • Seite 15 ERSATZTEILLISTE AUTOMATIC BESCHREIBUNG MENGE ART-NR. GRUPPE 200 - SOCKEL Lüfterkappe H4050-028 Saugfuß H4050-086 Simmerring 60x85x10/SL H4050-072 Befestigungshülse H4050-009 Rundmesser 300mm H4050-030 Griff für Messerabdeckplatte H4050-006 227/228/229 Fettabstreifer komplett H4050-139 Kunststoffring für Einstellgriff H4050-128 207 - 217 Messernabe komplett H4020-047 0122 Messerabnehmvorrichtung H4050-106 240/241...
  • Seite 16 GRUPPE 600 - MOTOREINHEIT 400V Lüfterflügel H4050-123 Platine 400V H4050-100 666/667/673 Drucktastereinheit rot H4050-011 668/669/673 Drucktastereinheit grün H4050-0111 Gummikappe für Drucktaster H4050-046 Schaltkasten H4050-122 Abdeckung für Schaltkasten H4050-132 600 - 607 Motor 400V H4050-034 GRUPPE 800 - GETRIEBE Getriebe H4050-129 809 - 814 Mitnehmerarm H4050-067...
