TERMOSTATO DE TRES NIVELES + PLACA RADIANTE

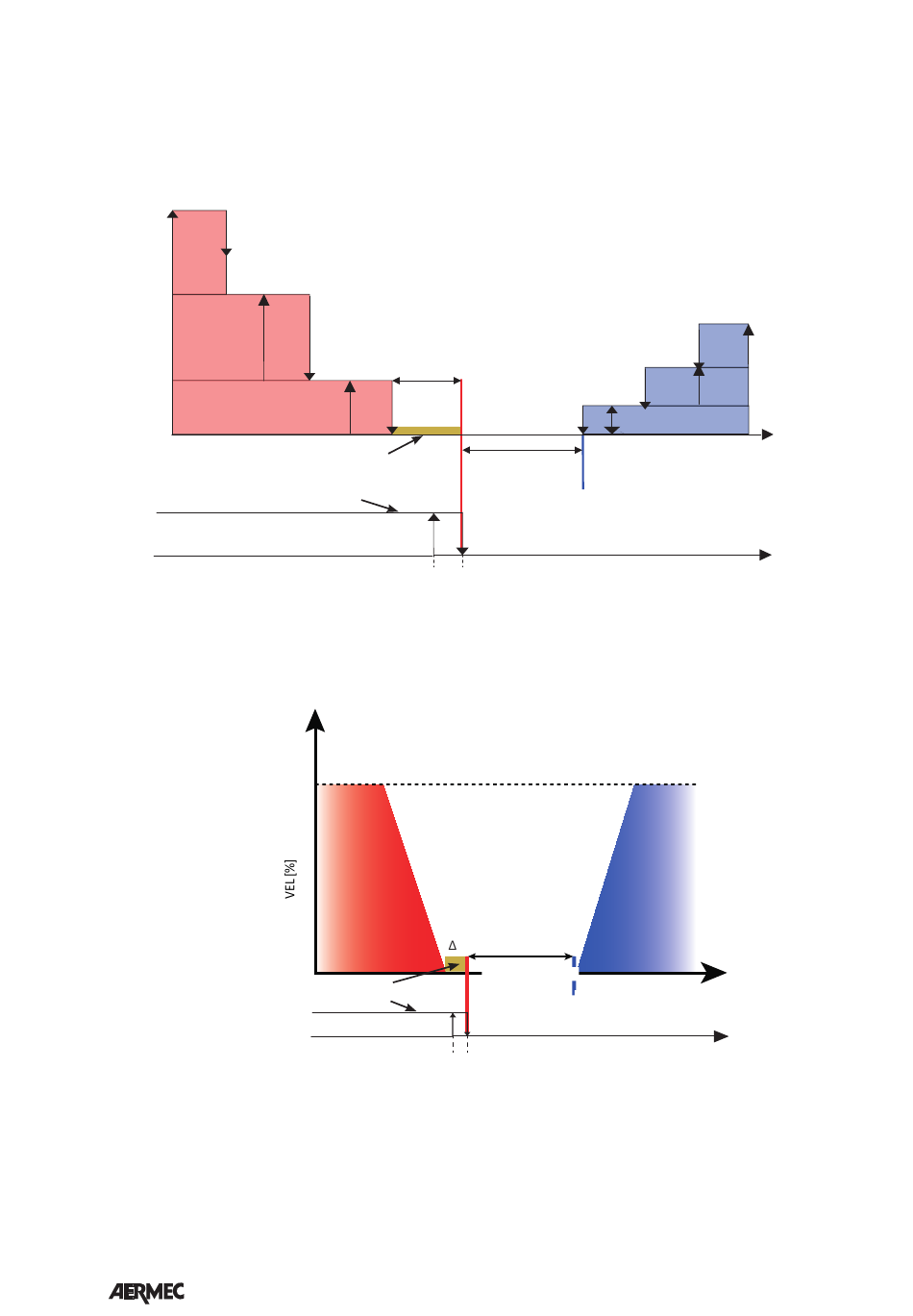

La figura indica el funcionamiento del ventilador en modo automático (modo de funcionamiento seleccionado en AUTO) en función
del error proporcional. En modo manual (selector en posición V1, V2, V3) el ventilador utiliza ciclos de ON-OFF de la velocidad
seleccionada determinados por los límites de la velocidad V1.
V3
V2
V1
Zona de funcionamiento de la placa radiante
Zona de funcionamiento de la válvula desviadora
REGULACIÓN POR TERMOSTATO ENTRE 0 ÷ 100 % + PLACA RADIANTE
La figura indica el funcionamiento del ventilador en modo automático (modo de funcionamiento seleccionado en AUTO) en función
del error proporcional. En modo manual (selector en posición V1, V2, V3) el ventilador utiliza ciclos de ON-OFF de la velocidad
seleccionada determinados por los límites de la velocidad VFAN configurada.
Zona de funcionamiento de la placa radiante
Zona de funcionamiento de la válvula desviadora
Como se puede ver en las figuras, al acercarse al setpoint calor, se desactiva la ventilación y queda activada la placa radiante. El valor Δt se puede
configurar en el dip 2 de SW2 tal como se indica en la tabla de configuración del Dip-Switch SW2. La zona muerta que se indica en la figura puede
corresponder a 2°C o 5°C dependiendo del valor configurado en el dip 7.
66
1904 - 5902720_00
Zona muerta
Zona morta
SET F
ON
Rango de regulación del
control por termostato
0 ÷ 100 %
Zona morta
t
Zona muerta
Set calor Set frío
SET Caldo
SET Freddo
ON
V3
V2
V1
OFF
Tamb [°C]
OFF
