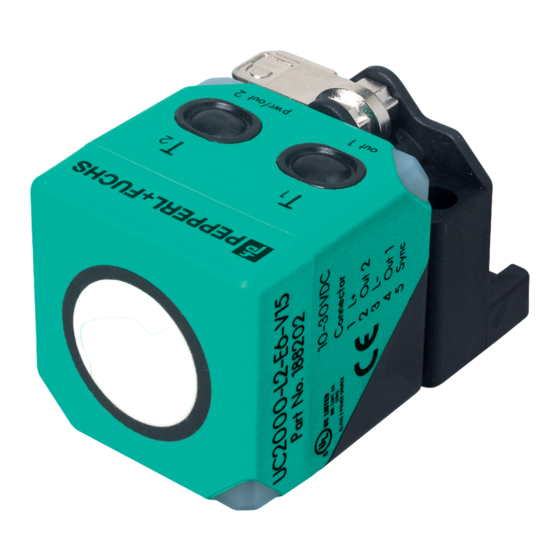

Pepperl+Fuchs UC2000-L2-E7-V15 Benutzerhandbuch

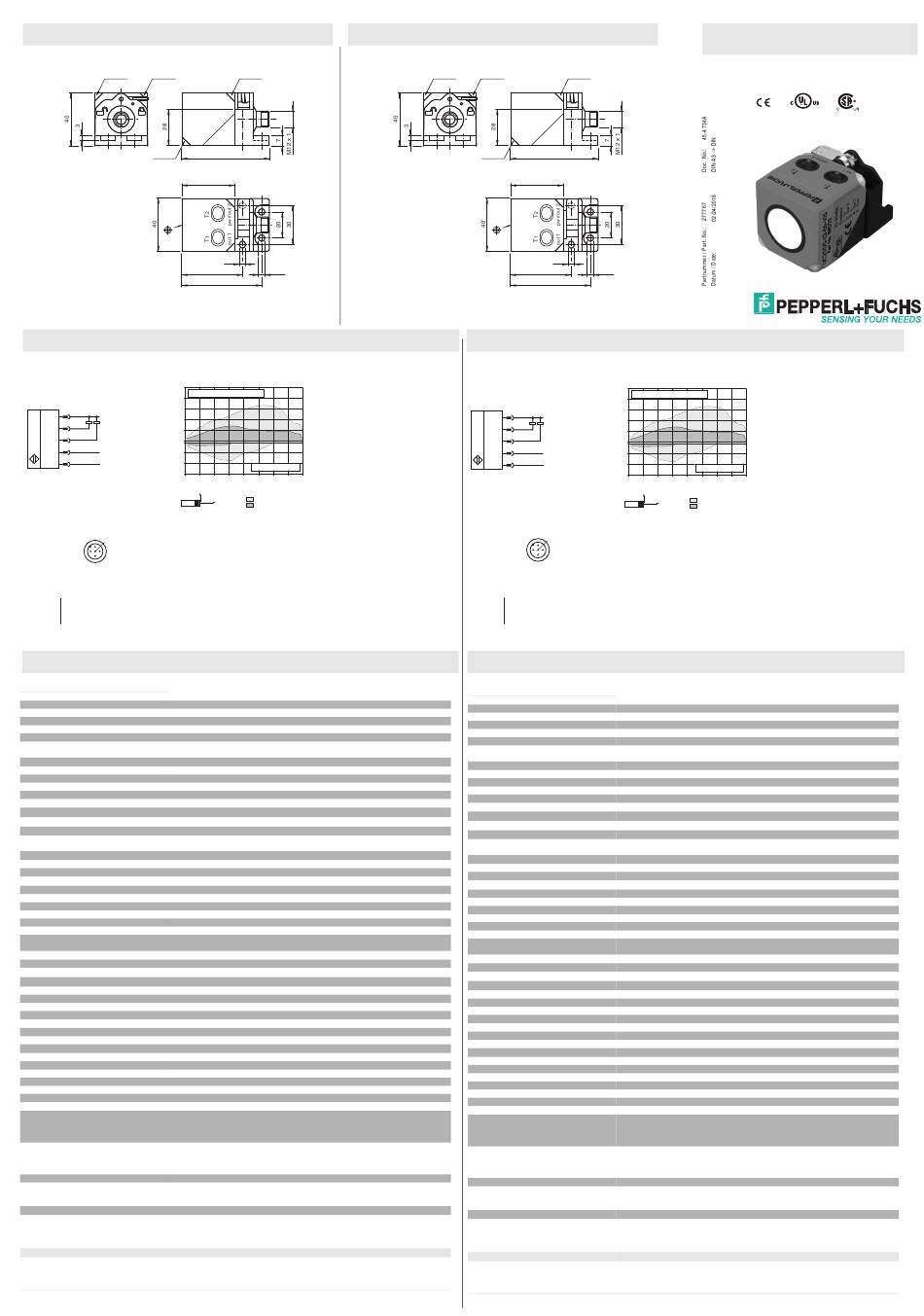

Abmessungen
LED ye LED gn
LED gn
Alle Abmessungen in mm
Elektrischer Anschluss/Kurven/Zusätzliche Informationen
Charakteristische Ansprechkurve
Abstand Y [mm]
1000
ebene Platte 100 mm x 100 mm
800
600
1
L+
400
4
Schaltausgang 1
200
2
Schaltausgang 2
0
5
Synchronisation
-200
3
L- -400
-600
0
1
5
2 4
3
Adernfarben gemäß EN 60947-5-2
1 BN (braun)
2 WH (weiß)
3 BU (blau)
4 BK (schwarz)
5 GY (grau)
Technische Daten
Allgemeine Daten
Erfassungsbereich 60 ... 2000 mm
Einstellbereich 80 ... 2000 mm
Blindzone 0 ... 60 mm
Normmessplatte 100 mm x 100 mm
Wandlerfrequenz ca. 175 kHz
Ansprechverzug minimal : 60 ms
Werkseinstellung: 120 ms
Anzeigen/Bedienelemente
LED grün Betriebsanzeige
LED gelb 1 Schaltzustand Schaltausgang 1
LED gelb 2 Schaltzustand Schaltausgang 2
LED rot Störung
Elektrische Daten
Betriebsspannung U 10 ... 30 V DC , Welligkeit 10 %
B
Leerlaufstrom I ≤ 50 mA
0
Schnittstelle
Schnittstellentyp Serielle Schnittstelle (Programmieradapter erforderlich)
9600 BPS, no parity, 8 data bits, 1 stop bit
Eingang/Ausgang
Ein-/Ausgangsart 1 Synchronisationsanschluss, bidirektional
0 ... 1 V
0-Pegel
4 V ... U
1-Pegel
B
> 12 kΩ
Eingangsimpedanz
< 12 mA
Ausgangsstrom
0,5 ... 300 ms (1-Pegel)
Impulsdauer
≥ 33 ms (0-Pegel)
Impulspause
Synchronisationsfrequenz
≤ 30 Hz
Gleichtaktbetrieb
≤ 33 Hz / n , n = Anzahl der Sensoren , n ≤ 10
Multiplexbetrieb
(Werkseinstellung: n = 5 )
Ausgang
Ausgangstyp 2 Schaltausgänge npn, Schließer/Öffner, parametrierbar
Bemessungsbetriebsstrom I 200 mA , kurzschluss-/überlastfest
e
Spannungsfall U ≤ 2 V
d
Reproduzierbarkeit ≤ 0,1 % vom Endwert
Schaltfrequenz f ≤ 5 Hz
Abstandshysterese H parametrierbar , voreingestellt auf 1 mm
Temperatureinfluss < 1,5 % vom Endwert
Umgebungsbedingungen
Umgebungstemperatur -25 ... 70 °C (-13 ... 158 °F)
Lagertemperatur -40 ... 85 °C (-40 ... 185 °F)
Mechanische Daten
Anschlussart Gerätestecker M12 x 1 , 5-polig
Schutzart IP67
Material
PA-GF35
Gehäuse
Epoxidharz/Glashohlkugelgemisch; Schaum Polyurethan
Wandler
Masse 115 g
Werkseinstellungen
Ausgang 1 naher Schaltpunkt: 80 mm
ferner Schaltpunkt: 2000 mm
Ausgangsfunktion: Fensterfunktion
Ausgangsverhalten: Schließer
Ausgang 2 naher Schaltpunkt: 150 mm
ferner Schaltpunkt: 1000 mm
Ausgangsfunktion: Fensterfunktion
Ausgangsverhalten: Schließer
Schallkeule breit
Auswerteverfahren Mittelung (MxN)
M = 5
N = 2
Allgemeine Informationen
Ergänzende Informationen Schalterstellung des externen Programmieradapters:
"output load": pull-up
"output logic": inv
Normen- und Richtlinienkonformität
Normenkonformität
EN 60947-5-2:2007 + A1:2012
Normen
IEC 60947-5-2:2007 + A1:2012
Dimensions
LED ye
67
40
5.5
46 ø 5.5
60
All dimensions im mm
Rundstab Ø 25 mm
500 1000 1500 2000 2500 3000 3500 4000
Abstand X [mm]
Y
breite Schallkeule
X
schmale Schallkeule
SS
LED ye LED gn LED ye
LED gn 67
40
5.5
46 ø 5.5
60
Electrical Connection / Curves / Additional Information
1
L+
4
Switch output 1
2
Switch output 2
5
Synchronization
3
L-
1
5
2 4
3
Wire colors in accordance with EN 60947-5-2
1 BN (brown)
2 WH (white)
3 BU (blue)
4 BK (black)
5 GY (gray)
Technical data
General specifications
Sensing range
Adjustment range
Dead band
Standard target plate
Transducer frequency
Response delay
Indicators/operating means
LED green
LED yellow 1
LED yellow 2
LED red
Electrical specifications
Operating voltage U
B
No-load supply current I
0
Interface
Interface type
Input/Output
Input/output type
0 Level
1 Level
Input impedance
Output rated operating current
Pulse length
Pulse interval
Synchronization frequency
Common mode operation
Multiplex operation
Output
Output type
Rated operating current I
e
Voltage drop U
d
Repeat accuracy
Switching frequency f
Range hysteresis H
Temperature influence
Ambient conditions
Ambient temperature
Storage temperature
Mechanical specifications
Connection type
Degree of protection
Material
Housing
Transducer
Mass
Factory settings
Output 1
Output 2
Beam width
Evaluation procedure
General information
Supplementary information
Compliance with standards and directives
Standard conformity
Standards
Ultraschallsensor
Ultrasonic sensor
UC2000-L2-E7-V15
Characteristic response curve
Distance Y [mm]
1000
flat surface 100 mm x 100 mm
800
600
400
200
0
-200
-400
round bar, Ø 25 mm
-600
0 500 1000 1500 2000 2500 3000 3500 4000
Distance X [mm]
Y
wide sound lobe
X
narrow sound lobe
60 ... 2000 mm
80 ... 2000 mm
0 ... 60 mm
100 mm x 100 mm
approx. 175 kHz
minimum : 60 ms
Ex works settings: 120 ms
Operating display
switching state switch output 1
switching state switch output 2
error
10 ... 30 V DC , ripple 10 %
SS
≤ 50 mA
Serial interface (programming adapter required)
9600 BPS, no parity, 8 data bits, 1 stop bit
1 synchronization connection, bidirectional
0 ... 1 V
4 V ... U
B
> 12 kΩ
< 12 mA
0.5 ... 300 ms (level 1)
≥ 33 ms (level 0)
≤ 30 Hz
≤ 33 Hz / n , n = number of sensors , n ≤ 10
(factory setting: n = 5 )
2 switch outputs NPN, NO/NC, programmable
200 mA , short-circuit/overload protected
≤ 2 V
≤ 0.1 % of full-scale value
≤ 5 Hz
programmable , preset to 1 mm
< 1.5 % of full-scale value
-25 ... 70 °C (-13 ... 158 °F)
-40 ... 85 °C (-40 ... 185 °F)
Connector M12 x 1 , 5-pin
IP67
PA-GF35
epoxy resin/hollow glass sphere mixture; polyurethane foam
115 g
near switch point: 80 mm
far switch point: 2000 mm
output function: Window mode
output behavior: NO contact
near switch point: 150 mm
far switch point: 1000 mm
output function: Window mode
output behavior: NO contact
wide
averaging (MxN)
M = 5
N = 2
Switch settings of the external programming adapter:
"output load": pull-up
"output logic": inv
EN 60947-5-2:2007 + A1:2012
IEC 60947-5-2:2007 + A1:2012
