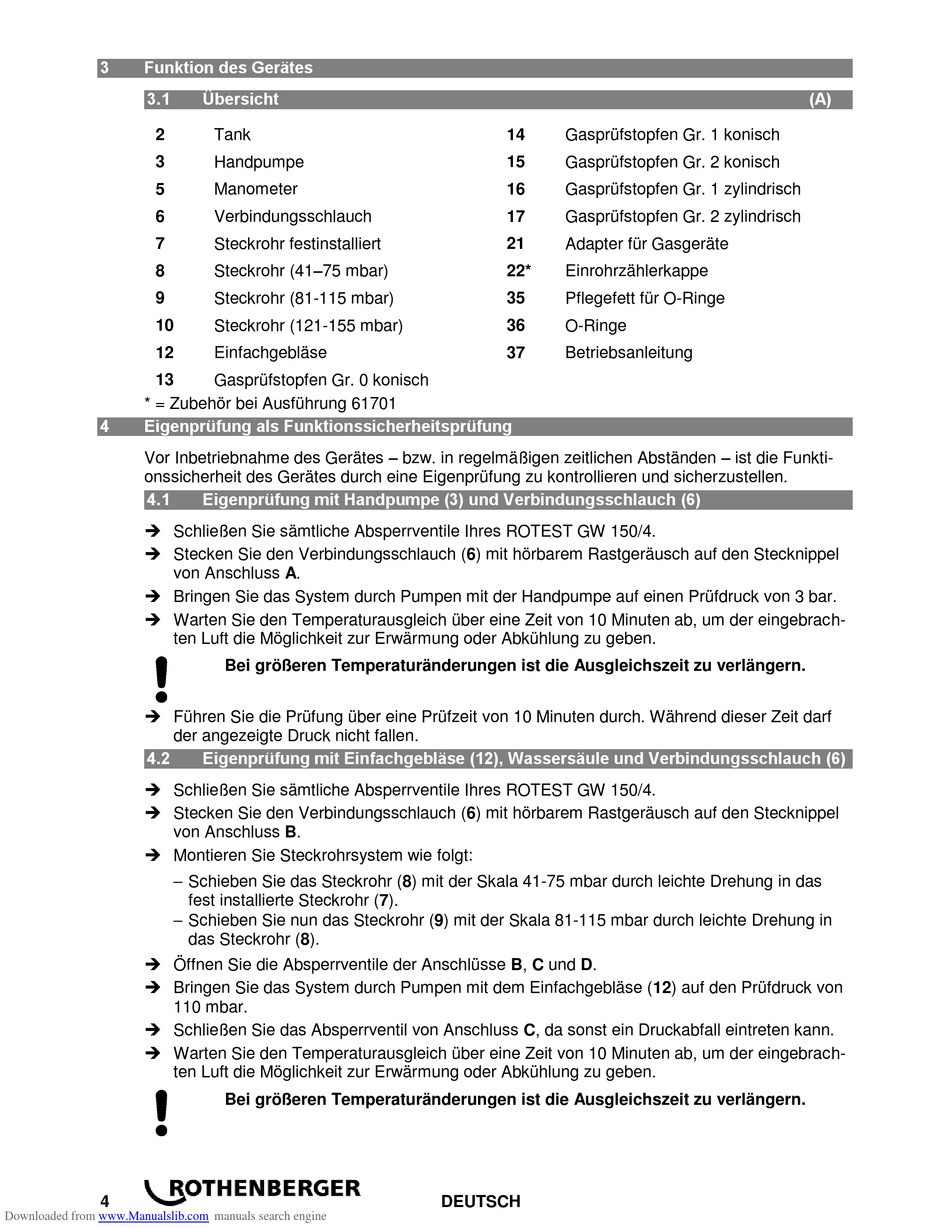

3 Funktion des Gerätes
3.1
2
3
5
6
7
8
9
10
12
13
* = Zubehör bei Ausführung 61701
4 Eigenprüfung als Funktionssicherheitsprüfung
Vor Inbetriebnahme des Gerätes – bzw. in regelmäßigen zeitlichen Abständen – ist die Funkti-
onssicherheit des Gerätes durch eine Eigenprüfung zu kontrollieren und sicherzustellen.
4.1
 Schließen Sie sämtliche Absperrventile Ihres ROTEST GW 150/4.
 Stecken Sie den Verbindungsschlauch (6) mit hörbarem Rastgeräusch auf den Stecknippel
von Anschluss A.
 Bringen Sie das System durch Pumpen mit der Handpumpe auf einen Prüfdruck von 3 bar.
 Warten Sie den Temperaturausgleich über eine Zeit von 10 Minuten ab, um der eingebrach-
ten Luft die Möglichkeit zur Erwärmung oder Abkühlung zu geben.
 Führen Sie die Prüfung über eine Prüfzeit von 10 Minuten durch. Während dieser Zeit darf
der angezeigte Druck nicht fallen.
4.2
 Schließen Sie sämtliche Absperrventile Ihres ROTEST GW 150/4.
 Stecken Sie den Verbindungsschlauch (6) mit hörbarem Rastgeräusch auf den Stecknippel
von Anschluss B.
 Montieren Sie Steckrohrsystem wie folgt:
 Schieben Sie das Steckrohr (8) mit der Skala 41-75 mbar durch leichte Drehung in das
 Schieben Sie nun das Steckrohr (9) mit der Skala 81-115 mbar durch leichte Drehung in
 Öffnen Sie die Absperrventile der Anschlüsse B, C und D.
 Bringen Sie das System durch Pumpen mit dem Einfachgebläse (12) auf den Prüfdruck von
110 mbar.
 Schließen Sie das Absperrventil von Anschluss C, da sonst ein Druckabfall eintreten kann.
 Warten Sie den Temperaturausgleich über eine Zeit von 10 Minuten ab, um der eingebrach-
ten Luft die Möglichkeit zur Erwärmung oder Abkühlung zu geben.
4
Downloaded from www.Manualslib.com
Übersicht
Tank
Handpumpe
Manometer
Verbindungsschlauch
Steckrohr festinstalliert
Steckrohr (41–75 mbar)
Steckrohr (81-115 mbar)
Steckrohr (121-155 mbar)
Einfachgebläse
Gasprüfstopfen Gr. 0 konisch
Eigenprüfung mit Handpumpe (3) und Verbindungsschlauch (6)
Bei größeren Temperaturänderungen ist die Ausgleichszeit zu verlängern.
Eigenprüfung mit Einfachgebläse (12), Wassersäule und Verbindungsschlauch (6)
fest installierte Steckrohr (7).
das Steckrohr (8).
Bei größeren Temperaturänderungen ist die Ausgleichszeit zu verlängern.
manuals search engine
14 Gasprüfstopfen Gr. 1 konisch
15 Gasprüfstopfen Gr. 2 konisch
16
Gasprüfstopfen Gr. 1 zylindrisch
17 Gasprüfstopfen Gr. 2 zylindrisch
21 Adapter für Gasgeräte
22* Einrohrzählerkappe
35
Pflegefett für O-Ringe
36 O-Ringe
37 Betriebsanleitung
DEUTSCH
(A)
