Funktion Beschreibung
Relais ist aktiv bis der anstehende Alarm bestätigt ist und dieser nicht mehr ansteht. Die Alarm-LED blinkt oder
Alarm NE
leuchtet dauerhaft, je nach quittiertem Status.
Das Relais wird aktiviert, wenn der eingestellte Grenzwert erreicht ist. Kein Alarm wird ausgelöst, wenn beide
Ausgänge (OA/OB) des Alarmes auf das Grenzwertrelais eingestellt sind. Wenn der Zustand, der das Relais
Limit
aktiviert hat, wieder normal ist, wird das Relais nach Ablauf der „AUS-Verzögerung" deaktiviert. Die AUS-
Verzögerung ist einstellbar.
Der Ausgang wird bei sämtlichen Alarmen aktiviert. Detaillierte Informationen finden Sie im Kapitel
Hupe
„Hupenausgang".
Die Funktion arbeitet ähnlich wie bei „Alarm", jedoch mit einem Kurzzeit-Reset (Menü 5002) für den Fall, dass das
Alarm/reset
Relais eingeschaltet ist und ein anderer Alarm, der auf das gleiche Relais eingestellt ist, aktiviert wird.
Läuft ein Alarm auf, schaltet das Relais. Wenn das Relais eingeschaltet und ein anderer Alarm aktiv ist, wird ein
Sirenen
Kurzzeit-Reset = 1 s aktiviert.
Das Relais bleibt aktiviert, bis der vorliegende Alarm quittiert wird und nicht mehr vorliegt. Die Alarm-LED blinkt
Alarm ND
oder leuchtet dauerhaft, je nach quittiertem Status.
Der Ausgang wird bei sämtlichen Alarmen aktiviert (genau wie die Funktion „Hupe"). Wenn das Relais
Sammelalarm eingeschaltet und ein anderer Alarm aktiv ist, wird ein Kurzzeit-Reset aktiviert. Der Sammelalarmausgang bleibt so
lange aktiviert, wie ein Alarm aktiv ist, auch wenn der Alarm quittiert wird.

4.15.1 Grenzwert

Für alle Alarmfunktionen ist es möglich, ein oder zwei Ausgangsrelais (siehe unten) zu aktivieren. In diesem Abschnitt wird erläutert,
wie mit einer Alarmfunktion ein Ausgang aktiviert werden kann, ohne dass ein Alarm angezeigt wird. EIN- und AUS-Verzögerungen
werden ebenfalls beschrieben.
Wenn kein Alarm benötigt wird, ist Folgendes möglich:
1. Stellen Sie sowohl Ausgang A als auch Ausgang B auf den Grenzwert ein.
2. Stellen Sie sowohl Ausgang A als auch Ausgang B auf die gleiche spezifische Klemme ein. Wenn kein Klemmenalarm
erforderlich ist, stellen Sie den Sollwert im spezifischen Relais auf den Grenzwert ein.

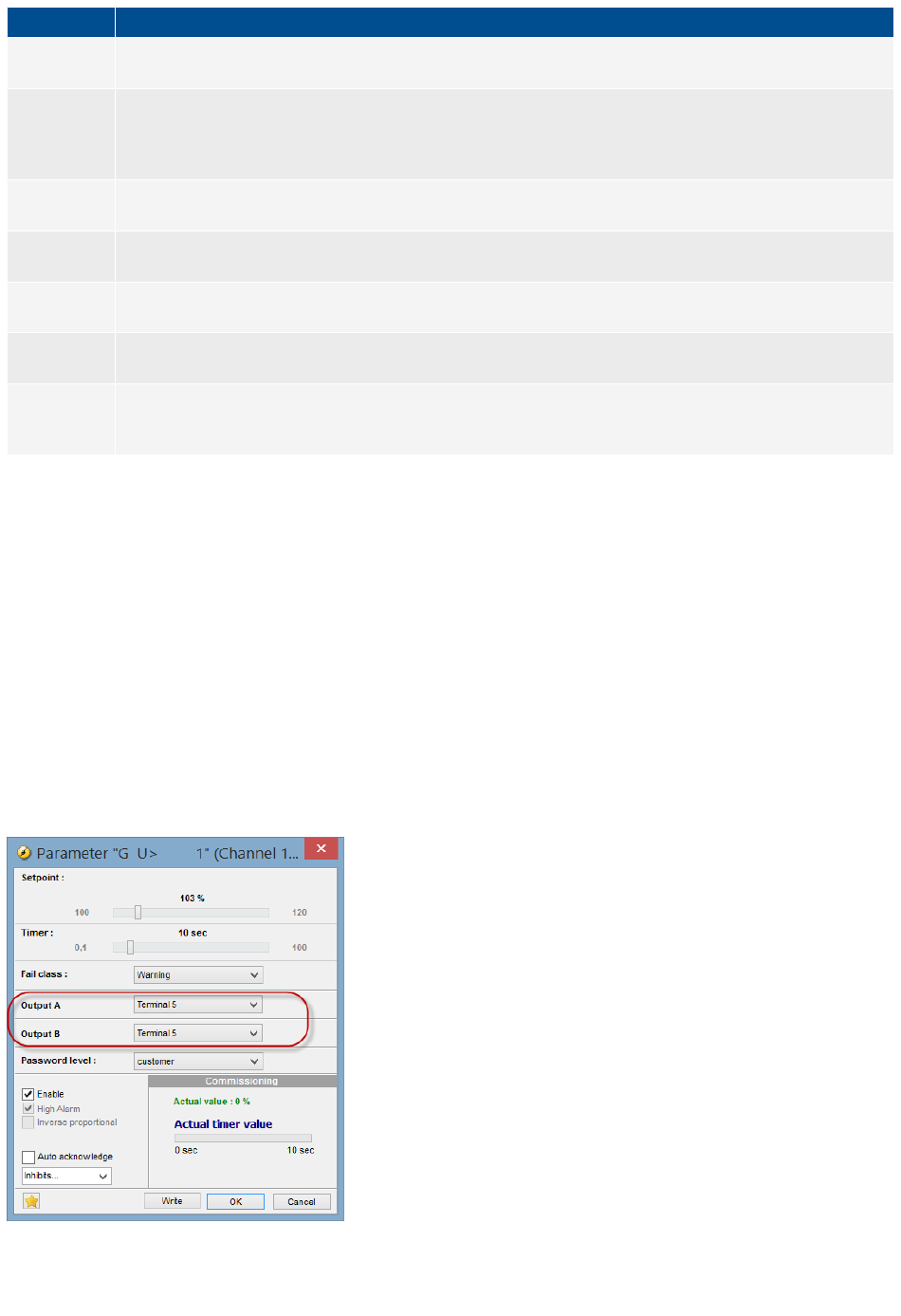

Im folgenden Beispiel wird das Relais geschlossen, wenn die Generatorspannung 10 Sekunden lang über 103 % liegt. Zudem wird
kein Alarm auf dem Bildschirm angezeigt, da sowohl Ausgang A als auch Ausgang B auf Relais 5 eingestellt sind, das als
„Grenzwertrelais" konfiguriert ist.
