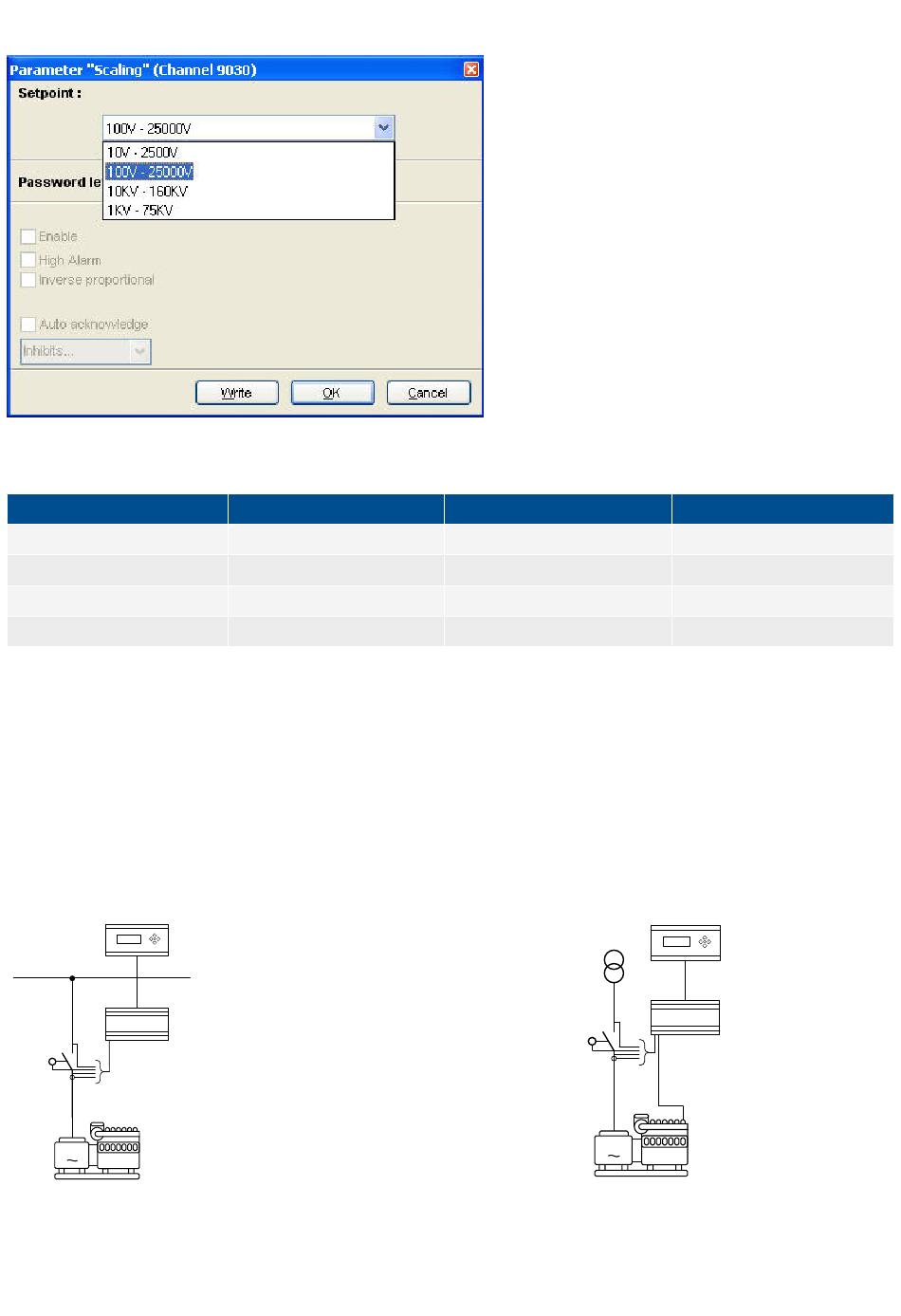

Die Skalierung der Nennspannung erfolgt in Parameter 9030.
Änderungen der Spannungsskalierung nehmen auch Einfluss auf die Nennleistungsskalierung:
Skalierung Parameter 9030
10 V-2500 V
100 V-25000 V
1 kV-75 kV
10 kV-160 kV

3.4 Prinzipschaltbilder

Applikationsbeispiele

Das GPU-3 kann für zahlreiche Applikationen eingesetzt werden. Im Folgenden werden einige Beispiele gezeigt. Aufgrund der
Flexibilität des Produktes ist es jedoch nicht möglich, alle Applikationen abzubilden. Die Flexibilität ist einer der großen Vorteile
dieses Steuergerätes.
Generatorschutz
Display
Controller
G
Diesel generator set
DESIGNER'S REFERENCE HANDBOOK 4189340584H DE
Nennwerte 1 - 4 (Leistung)
1,0-900,0 kW
10-20000 kW
0.10-90.00 MW
1,0-900,0 MW
Nennwerte 1 - 4 (Spannung)
10.0 V-2500.0 V
100 V-25000 V
1,00 kV-75,00 kV
10,0 kV-160,0 kV
Generator-/Netzschutz
G enerat or
breaker
(G B )
G
Diesel generator set
Menü: 6041, 6051 und 6053
10.0 V-2500.0 V
100 V-25000 V
1,00 kV-75,00 kV
10,0 kV-160,0 kV
Display
Controller
