A
B
C

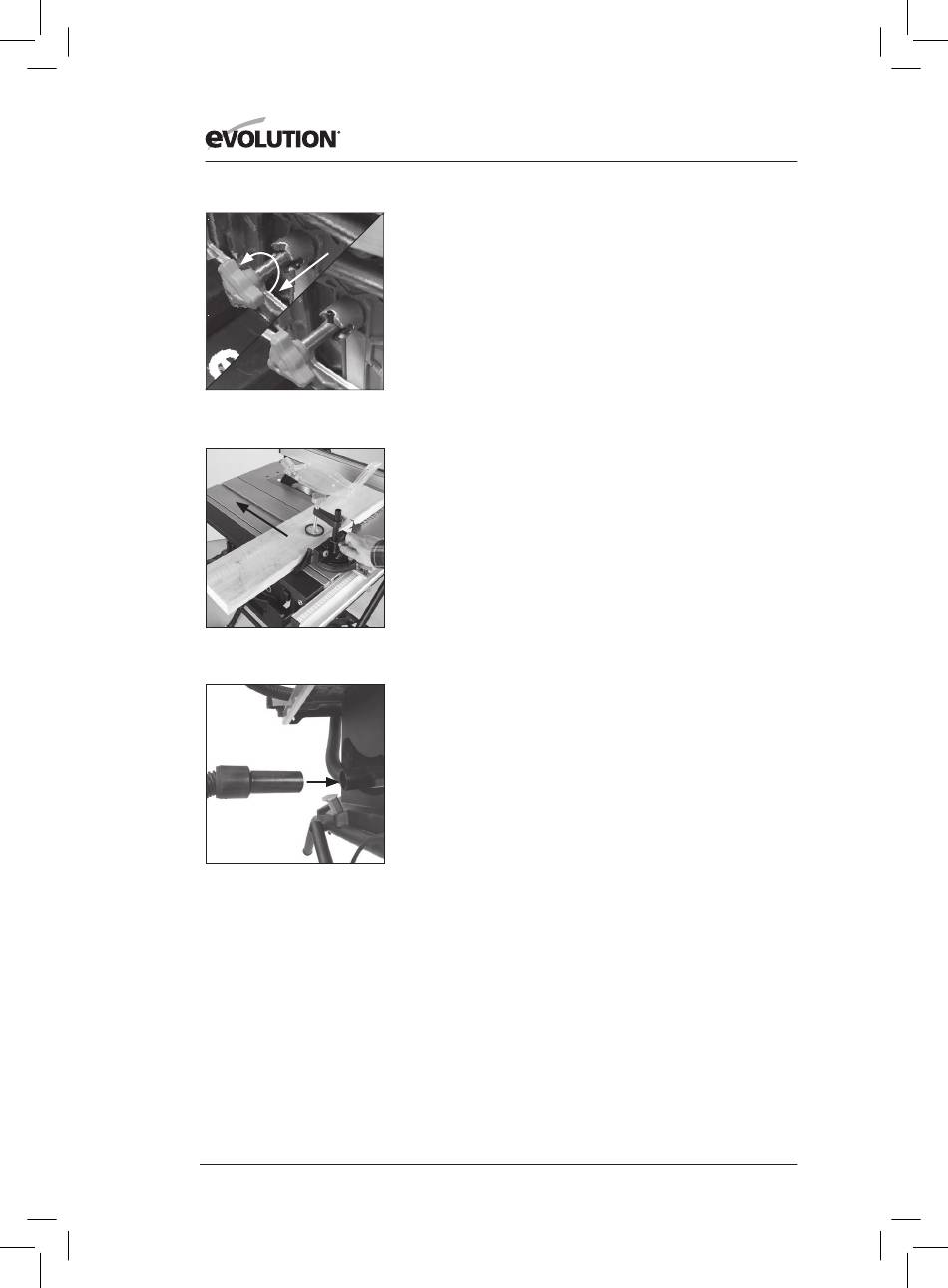

Fig. 37
Fig. 38
Fig. 39
USARE IL CARRELLO A SCORRIMENTO
ATTENZIONE: L'utensile deve essere spento, la lama ferma e
la copertura copri pulsanti in posizione chiusa (di sicurezza)
mentre si effettuano regolazioni sulla sega o sul pezzo da
lavorare.
Bloccare il goniometro a bisello sul carrello a scorrimento
serrando l'apposita vite nel foro collocato sul bordo anteriore
del carrello stesso (Fig. 32).
Regolare la piastra del goniometro a bisello in maniera tale da
sorpassare lama e coprilama mentre scorre a fianco a entrambi
durante un taglio.
Sbloccare il perno al di sotto del carrello a scorrimento
sollevando la manopola (Fig. 37 A) e girandola di 90° (Fig. 37
B), consentendole di fermarsi nella propria posizione di sblocco
(Fig. 37 C). Utilizzare il goniometro a bisello come una maniglia,
spingendo delicatamente il carrello indietro per effettuare un
taglio (Fig. 38).
Per bloccare nuovamente il carrello, riportare tale controllo nella
posizione inversa.
PROCEDURE DI BASE CON LA SEGA DA BANCO
ATTENZIONE: Non cimentarsi mai con un taglio a mano libera
mentre si usa il presente utensile. Utilizzare sempre la guida
adeguata o la battuta per ridurre la possibilità di inceppo o
rinculo della lama.
Consigliamo che la lama sporga dal materiale in lavorazione
approssimativamente di 3 mm. Regolare l'altezza della lama
come descritto in precedenza. Il presente utensile non è
indicato per intervenire su tagli o scanalature interrotte.
Sul lato posteriore dell'utensile è possibile collegare un
aspiratore o un dispositivo da officina per l'aspirazione delle
poveri prodotte (Fig. 39).

TAGLIO TRASVERSALE

Impostare il goniometro a bisello su 0° e serrare la vite di
blocco verticale.
Qualora si stia utilizzando il carrello a scorrimento, posizionare
il goniometro nell'apertura a T sul lato sinistro e bloccarlo
stringendo l'adeguata vite nel foro predisposto.
Avvertenza: Il goniometro può essere, se necessario,
utilizzato sul lato destro della lama. In tale configurazione, si
muoverà liberamente attraverso l'apertura a T capovolta che si
trova sul lato destro del banco.
Regolare la piastra del goniometro a bisello in maniera tale da
sorpassare lama e coprilama mentre scorre a fianco a entrambi
durante un taglio.
126
