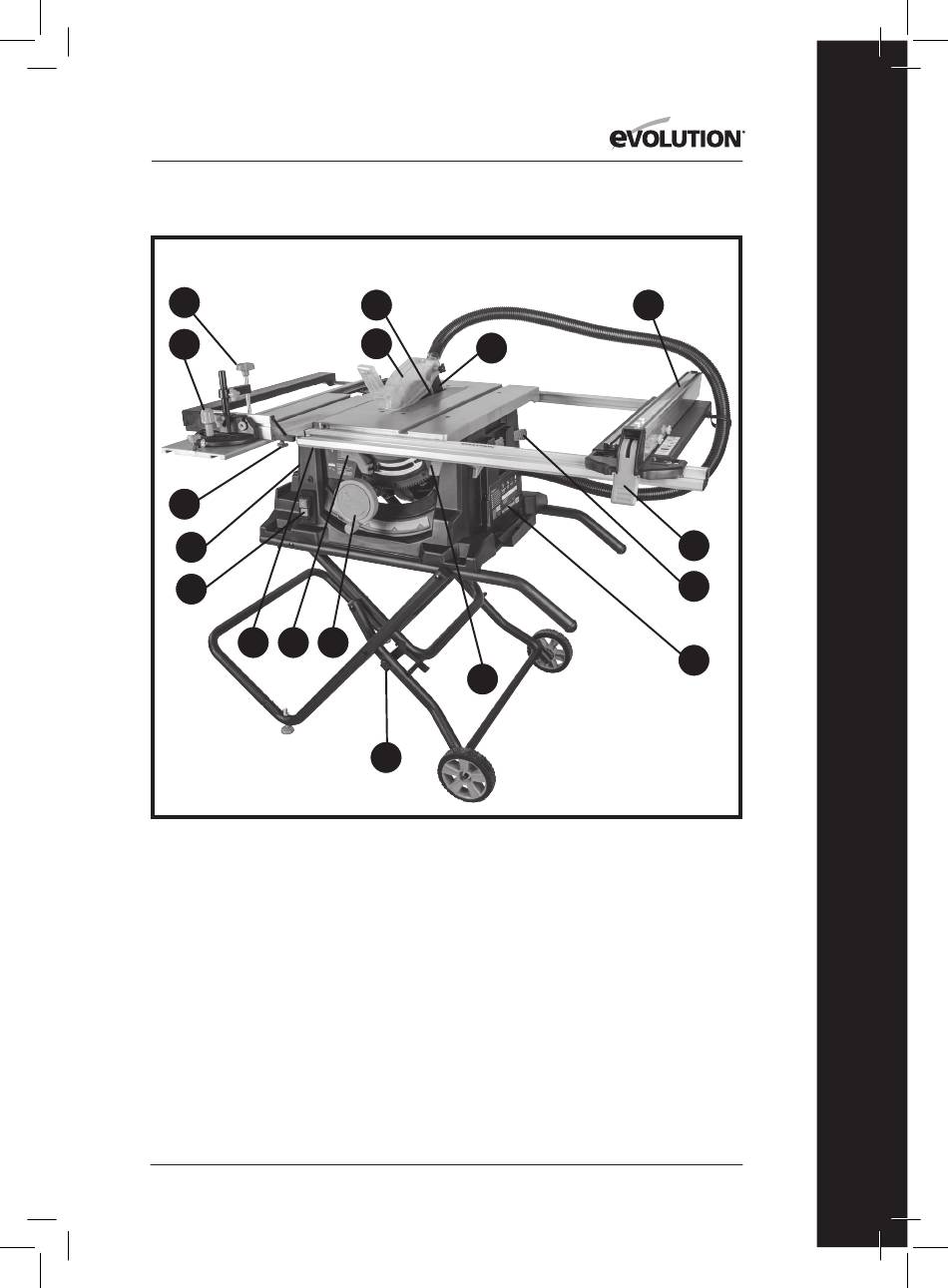

PANORAMICA DELL'UTENSILE

B
C
N
Q
A
P L K
A. PULSANTE ON/OFF
B. MORSETTO DI BLOCCAGGIO
C. BATTUTA A SCORRIMENTO BISELLO /
SPINGI MATERIALE
D. LAMA (NON VISIBILE)
E. LAMA GUIDA SEPARATRICE (NON VISIBILE)
F. COPRILAMA
G. BATTUTA LONGITUDINALE
H. IMPUGNATURA DI BLOCCAGGIO BATTUTA
LONGITUDINALE
I. ALLOGGIAMENTO DELLO SPINGIPEZZO
J. NUMERO DI SERIE / ETICHETTA
DESCRITTIVA
D
F
E
O
M
K. MANOPOLA DI REGOLAZIONE SMUSSO /
AUMENTO E DIMINUZIONE
L. LEVA BLOCCO SMUSSO
M. PERNO DI BLOCCAGGIO
N. PERNO DI SBLOCCO CARELLO A
SCORRIMENTO
O. LEVA DI SBLOCCO ESTENSIONE LATERALE
DESTRA DEL BANCO
P. PERNI DI SBLOCCO ESTENSIONE LATERALE
SINISTRA DEL BANCO, 1 ANTERIORE, 1
POSTERIORE
