l'operatività del coprilama.
• Una volta accertato il funzionamento del coprilama
attraverso l'intero arco di regolazione dell'altezza della
lama, verificare che il coprilama funzioni egualmente bene
con la lama impostata all'angolo di smusso (Fig 18).
• Verificare che, a lama completamente abbassata, il
coprilama sia in contatto con il piano del banco.
LA BATTUTA LONGITUDINALE
Il presente utensile dispone di una battuta longitudinale a due
(2) pezzi.
La piastra della battuta longitudinale etichettata 14 deve
essere collegata alla battuta longitudinale etichettata 13
utilizzando gli elementi di fissaggio E e G.
• Inserire i bulloni L attraverso i fori sul lato sinistro della
battuta e avvitare leggermente a mano il dado G sul lato
destro.
• Far scorrere la piastra della battuta longitudinale sulla
battuta stessa e sopra le teste dei bulloni (Fig. 19).
• Avvitare i due bulloni a mano.
Per collegare la battuta originale:
• Agganciare il lato posteriore della battuta sul lato
posteriore del suo binario.
• Con l'impugnatura sollevata al massimo, posizionare il lato
anteriore della battuta su quello anteriore del suo binario.
• Spingere verso il basso l'impugnatura per bloccare la
battuta longitudinale in posizione (Fig. 20).
VERIFICA/REGOLAZIONE DELLA BATTUTA
LONGITUDINALE
Una volta collegata la battuta all'utensile, è necessario
controllare che essa corra perfettamente in parallelo alla lama.
• Sollevare la lama alla sua massima altezza.
• Appoggiare un righello o simili contro la lama.
• Portare la battuta fino al righello e verificare che sia in
parallelo.
• Qualora sia necessaria una regolazione, individuare le due
viti a testa esagonale presenti sulla battuta (Fig. 21).
• Allentare leggermente tali viti tramite una chiave adeguata,
e regolare come necessario la battuta.
• Stringere le viti e controllare nuovamente la battuta e il
raggiungimento del suo corretto allineamento.
• Abbassare la lama.

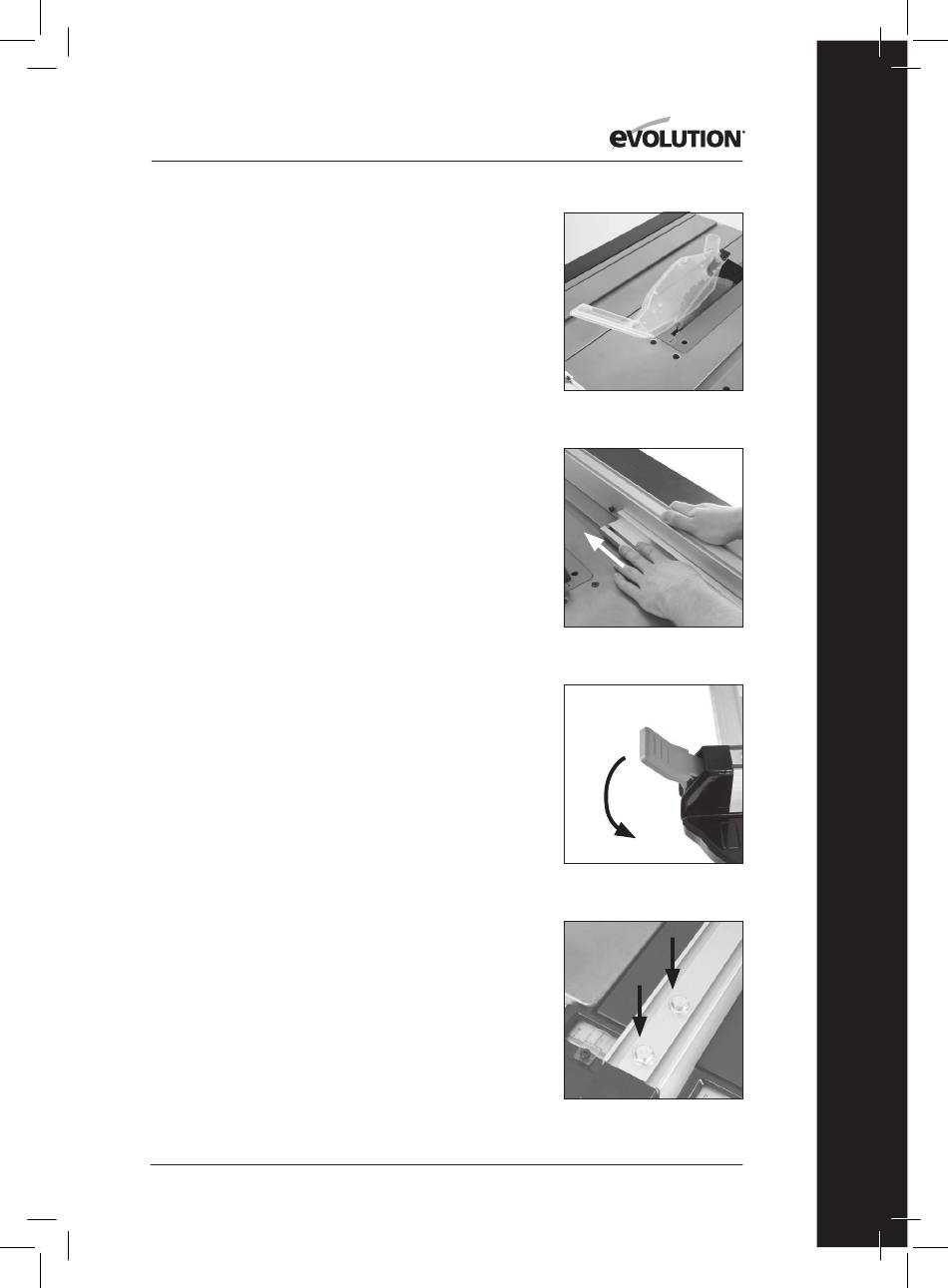

Fig. 18
Fig. 19
Fig. 20
Fig. 21
