Passo 6
• Selezionare i componenti etichettati come 5 e 6. Collegare il
componente 5 al 6 utilizzando gli elementi di fissaggio D e M
(Fig. 9).
• Selezionare i rimanenti due tappi di terminazione etichettati con
N e spingerli nelle estremità dritte del componente 6.
Passo 7
• Collegare il componente 3 al resto del blocco gamba utilizzando i
rimanenti elementi di fissaggio etichettati A, J e K (Fig. 10). Può
essere utile spostare da una parte il componente 4.
• Disporre i componenti 3 e 6 in maniera tale che i fori dei bulloni si
allineino. (Fig. 11).
Passo 8
• Collegare le ruote 7 nella loro posizione operativa sul
componente 3 (Fig. 12). Non stringere le ruote eccessivamente.
Ciò potrebbe impedir loro di muoversi liberamente.
• Avvalersi di un aiuto qualificato per rigirare il banco. L'unità di
sostegno è ora completa.
Sono richieste alcune minime operazioni di montaggio prima
della messa in funzione del presente utensile.
ATTENZIONE: Il presente utensile è pesante. Avvalersi di un
aiuto qualificato per estrarre l'utensile dall'imballaggio.

MONTARE LE GAMBE

Le gambe sono riposte sotto il corpo principale dell'utensile.

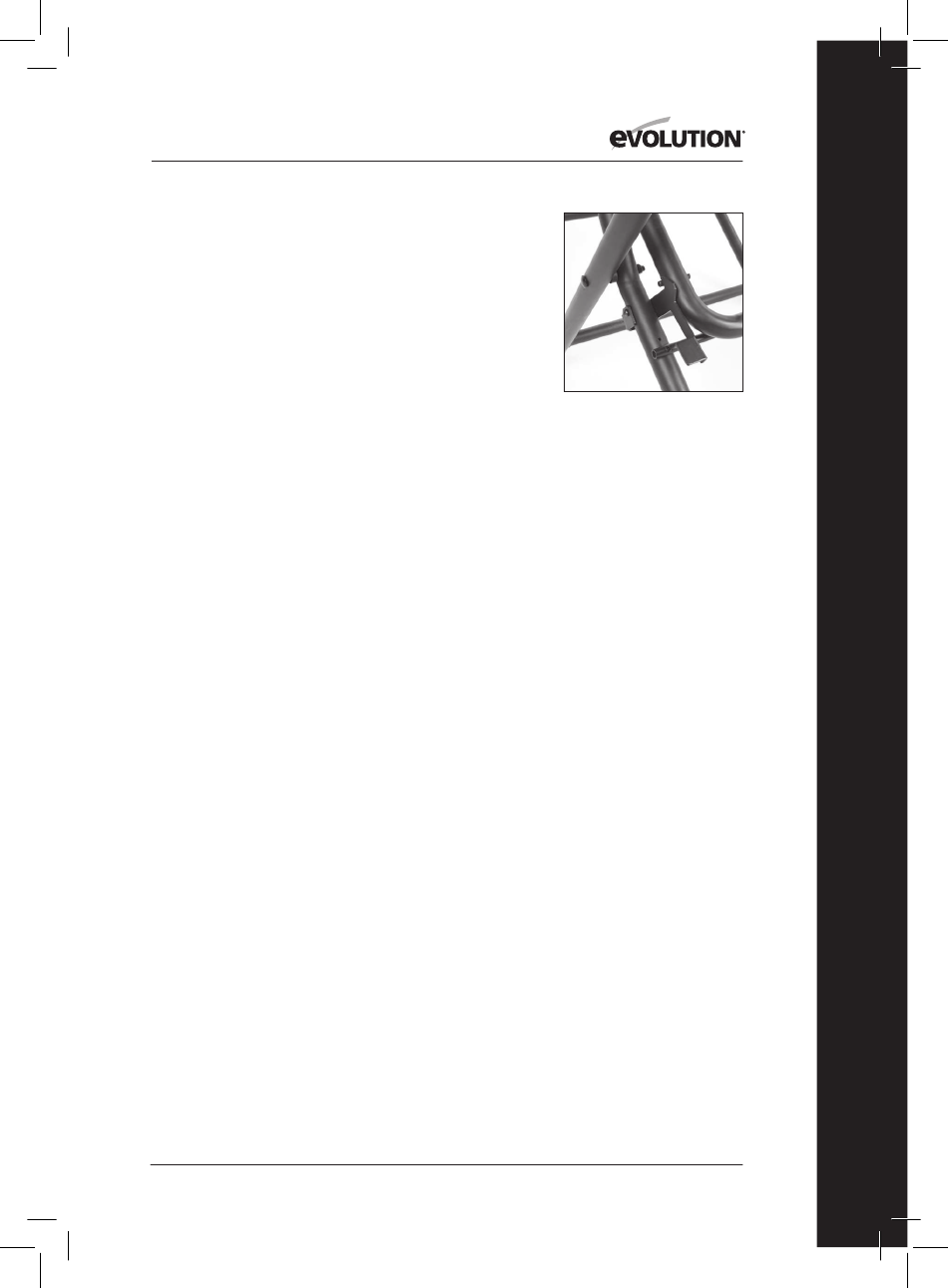

• Aprire il gancio di chiusura (Fig 13).
• Montare le gambe.
• Assicurarsi che le gambe siano bloccate nella loro posizione
operativa.
• L'aggancio deve dispiegare e bloccare le gambe saldamente
in posizione operativa.
Avvertenza: Il presente utensile è pesante. Si consiglia di
avvalersi di aiuto qualificato per sollevare l'utensile. Potrebbe
essere necessario aiuto anche nelle operazioni di montaggio
del gruppo gambe e/o per riporre il medesimo al di sotto
dell'utensile.
LA LAMA GUIDA SEPARATRICE
La lama guida separatrice è un componente molto importante,
e deve essere installata correttamente.
La lama guida ha due funzioni:
• Evita che il pezzo in lavorazione si blocchi mentre passa
attraverso la lama.
• Fornisce un adeguato punto di innesto per il coprilama.
Per installare e/o rimuovere la lama guida separatrice:
Fig. 13
