R-SMART

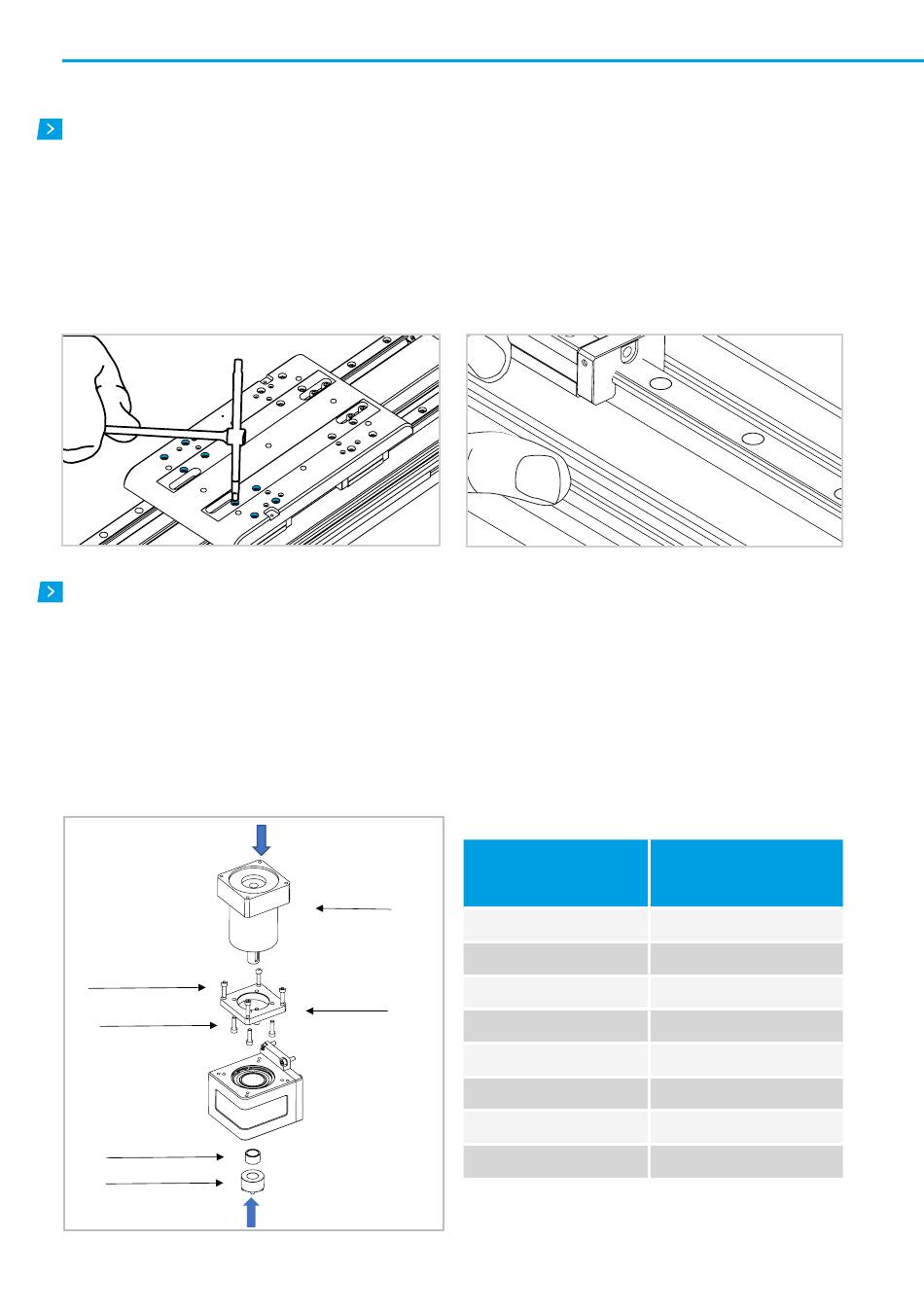

Ersetzen der Läufer
Führen Sie zunächst die unter den Punkten 1 - 2 an-
gegebenen Schritte auf der Seite des zu ersetzenden
Führungswagens durch
6) Der Kopf auf der Seite des zu ersetzenden Führungswagens
muss gemäß den Punkten 4-5 demontiert werden.
7) Entfernen Sie die Befestigungsschrauben an der Oberseite
des Laufwagens (Abb. 8)
Getriebemontage
Die Lineareinheit wie in der Abbildung 10 gezeigt mit der
■
Getriebebaugruppe nach oben platzieren.
Den Flansch (1) am Getriebe montieren und die Schrau-
■
ben (2) festziehen, bis die in Tabelle 2 angegebenen
Drehmomente erreicht sind.
Das komplette Getriebe mit Flansch auf den Antrieb setzen,
■
ohne es festzuziehen. Ziehen Sie die Befestigungss-
chraube (5) leicht an.
Schrauben 5
Schrauben 2
Distanzstück 3
Spannsatz 4
UM-20
8) Nehmen Sie die Läufer von der Schiene (Abb.9).
Hinweis: Um den Laufwagen von der Schiene nehmen
zu können muss mindestens ein Antriebskopf demon-
tiert werden.
Zur Montage des Laufwagens führen Sie die vorangegange-
nen Schritte in umgekehrter Reihenfolge aus.
Abb. 8
Zuerst von unten das Distanzstück (3) und dann die
■
Spannsatz (4) einsetzen, ohne sie festzuziehen.
Die Befestigungsschrauben des Spannsatzes kreuz-
■
weise anziehen, bis das in Tabelle 3 angegebene Drehmo-
ment erreicht ist.
Die Befestigungsschrauben (5) des Flansches lösen und
■
wieder anziehen, bis die in Tabelle 2 angegebenen Erf.
Drehmoment erreicht sind.
Getriebe
Flansch 1
Abb. 10
Schrauben
8.8
M2
M2,5
M3
M4
M5
M6
M8
M10
Abb. 9
Ms
[Nm]
0,4
0,7
1,3
2,8
5,6
9,6
23
46
Tab. 2
