R-SMART
Remplacement des patins à billes
En premier lieu réaliser les opérations des points 1 et 2
du côté du patin à remplacer
6) La tête du côté du patin à remplacer doit être retirer du profilé.
Suivre les étapes 4-5.
Système de blocage des réducteurs
Placer l'axe comme indiqué (fig.10) avec le réducteur en
■
position verticale.
Assembler la bride (1) sur le réducteur et serrez les vis (2)
■
jusqu'à ce que les couples indiqués dans le tableau 2
soient atteints.
Positionner le réducteur et la bride sur l'unité.
■
Serrer les vis (5) sans les bloquer.
Vis 5
Vis 2
Entretoise 3
Frette 4
UM-28

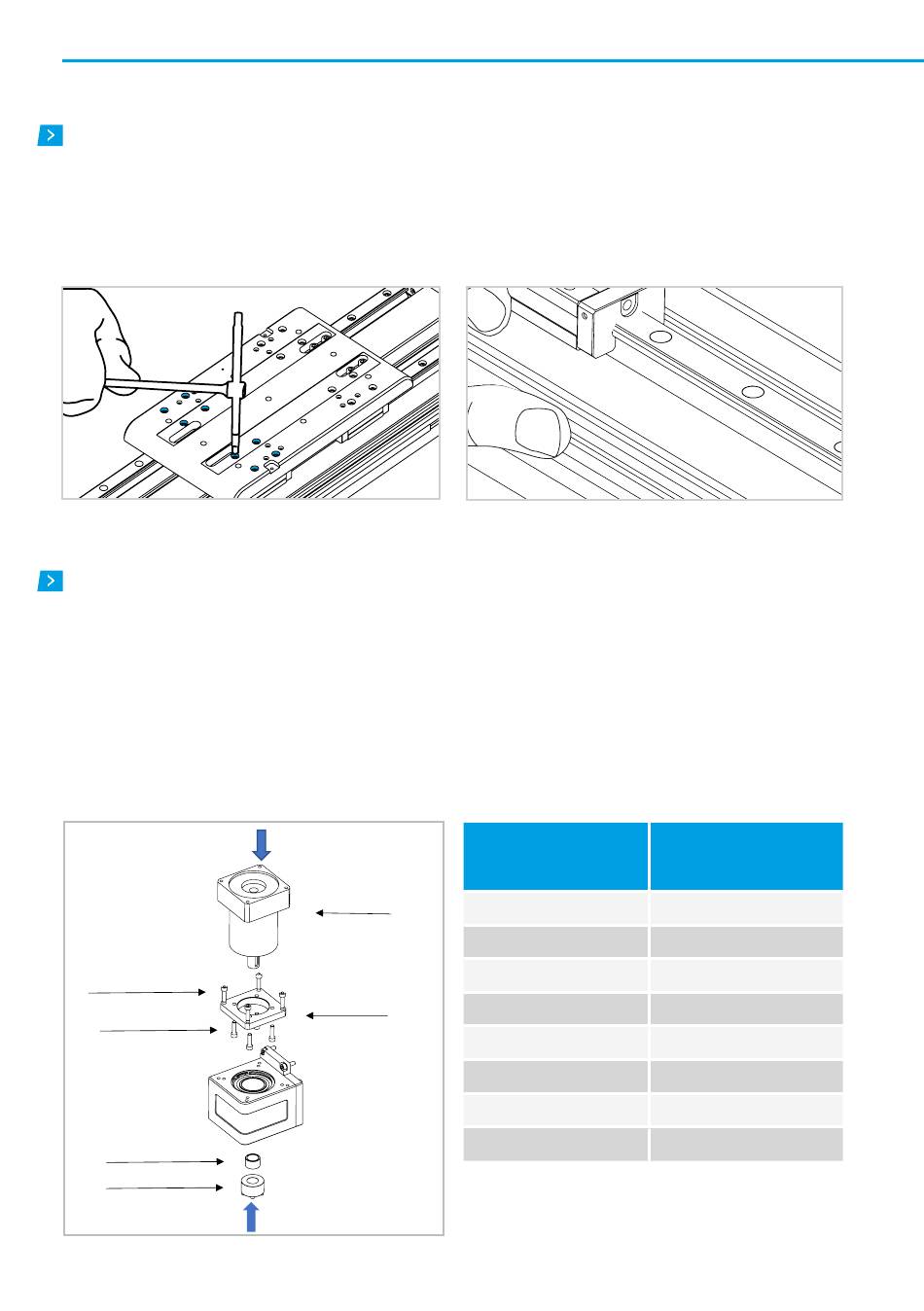

7) Retirer les vis sur le dessus du chariot (fig. 8).
8) Retirer le ou les patins à changer (fig.9). Pour monter un
patin, réaliser ces opérations dans l'ordre inverse.
Fig. 8
Insérer d'abord l'entretoise (3) par dessous, puis insérer
■
la frette (4) sans la bloquer.
Serrer les vis (en croix) du moyeu expansible jusqu'à
■
atteindre le couple (voir Tab. 3).
Desserrer puis resserrer les vis 5 de la bride 1 jusqu'à ce
■
que les couples indiqués dans le Tableau 2 soient atteints.
Réducteur
Bride 1
Fig. 10
Vis
Couple de serrage
8.8
M2
M2,5
M3
M4
M5
M6
M8
M10
Fig. 9
[Nm]
0,4
0,7
1,3
2,8
5,6
9,6
23
46
Tab. 2
