E-SMART

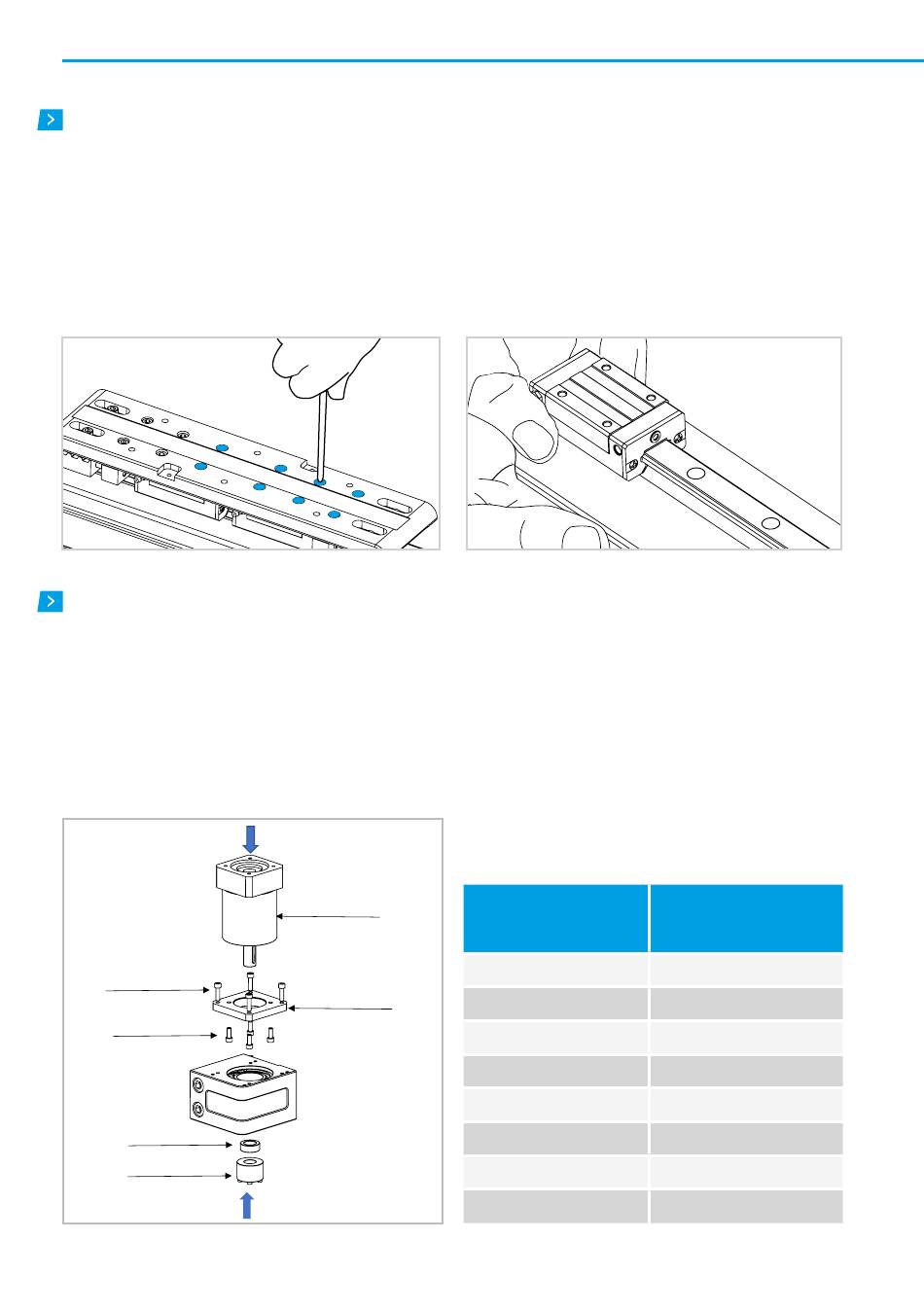

Ersetzen der Läufer
Führen Sie zunächst die unter den Punkten 1 - 2 an-
gegebenen Schritte auf der Seite des zu ersetzenden
Führungswagens durch
6) Der Kopf auf der Seite des zu ersetzenden Führungswag-
ens muss gemäß den Punkten 4-5 demontiert werden.
7) Entfernen Sie die Befestigungsschrauben an der Ober-
seite des Laufwagens (Abb. 9)
Getriebemontage
Die Lineareinheit wie in der Abbildung 11 gezeigt mit der
■
Getriebebaugruppe nach oben platzieren.
Den Flansch (1) am Getriebe montieren und die Schrau-
■
ben (2) festziehen, bis die in Tabelle 2 angegebenen
Drehmomente erreicht sind.
Das komplette Getriebe mit Flansch auf den Antrieb setzen,
■
ohne es festzuziehen.
Schrauben 5
Schrauben 2
Distanzstück 3
Spannsatz 4
UM-20
Abb. 9
■
■
■
Getriebe
Flansch 1
Abb. 11
8) Nehmen Sie die Läufer von der Schiene (Abb.10).
Hinweis: Um den Laufwagen von der Schiene nehmen
zu können, muss mindestens ein Antriebskopf demon-
tiert werden.
Zur Montage des Laufwagens führen Sie die vorangegan-
genen Schritte in umgekehrter Reihenfolge aus (Abb. 10).
Zuerst von unten das Distanzstück (3) und dann die
Spannsatz (4) einsetzen, ohne sie festzuziehen.
Ziehen Sie die Befestigungsschraube (5) leicht an.
Die Befestigungsschrauben des Spannsatzes kreuzweise
anziehen, bis das in Tabelle 3 angegebene Drehmoment
erreicht ist.
Die Befestigungsschrauben (5) des Flansches lösen und
wieder anziehen, bis die in Tabelle 2 angegebenen Erf.
Drehmoment erreicht sind.
Schrauben
8.8
M2
M2,5
M3
M4
M5
M6
M8
M10
Abb. 10
Ms
[Nm]
0,4
0,7
1,3
2,8
5,6
9,6
23
46
Tab. 2
