Sostituzione cinghia di trazione
PRIMA DI INIZIARE SVOLGERE LE OPERAZIONI AI PUNTI 1-2-3

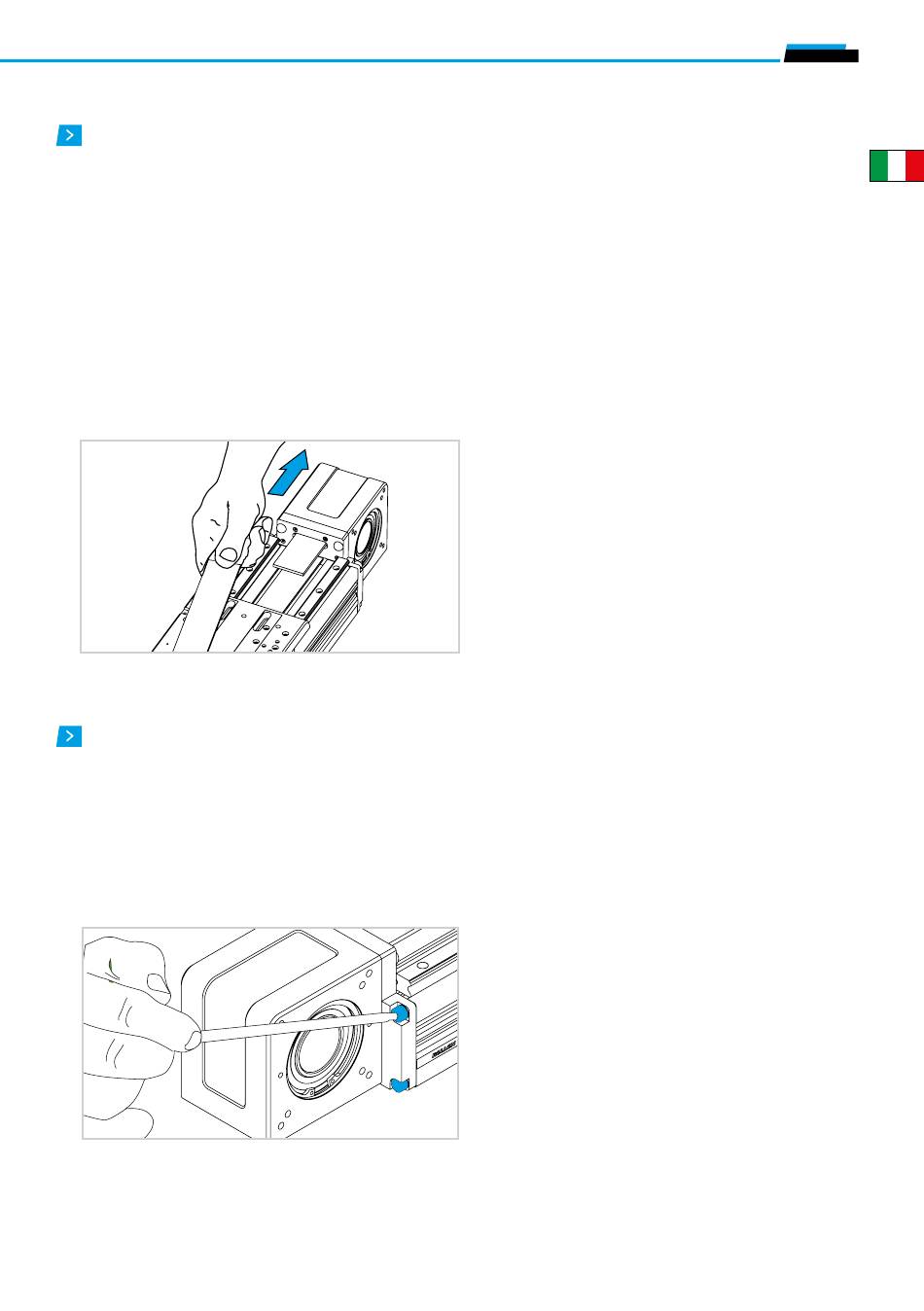

4) Liberare la cinghia dalle sedi su entrambi i lati del carro e
sfilarla tirando semplicemente (Fig.6). Per rimontare la cin-
ghia svolgere le stesse operazioni all'inverso, riposizionando
il serrracinghia alla distanza iniziale X.
Prestare particolare cura al centraggio della cinghia
stessa sia rispetto alle cave di scorrimento che alla po-
sizione di bloccaggio nei serra cinghia.
Rimozione della testata
PRIMA DI INIZIARE SVOLGERE LE OPERAZIONI AI PUNTI 1-2-3
5) Per la rimozione della testata svitare le quattro viti poste
sulla flangia (Fig. 7).
6) Per rimontare la testata svolgere le stesse operazioni
all'inverso.
Fig. 6
Fig. 7
