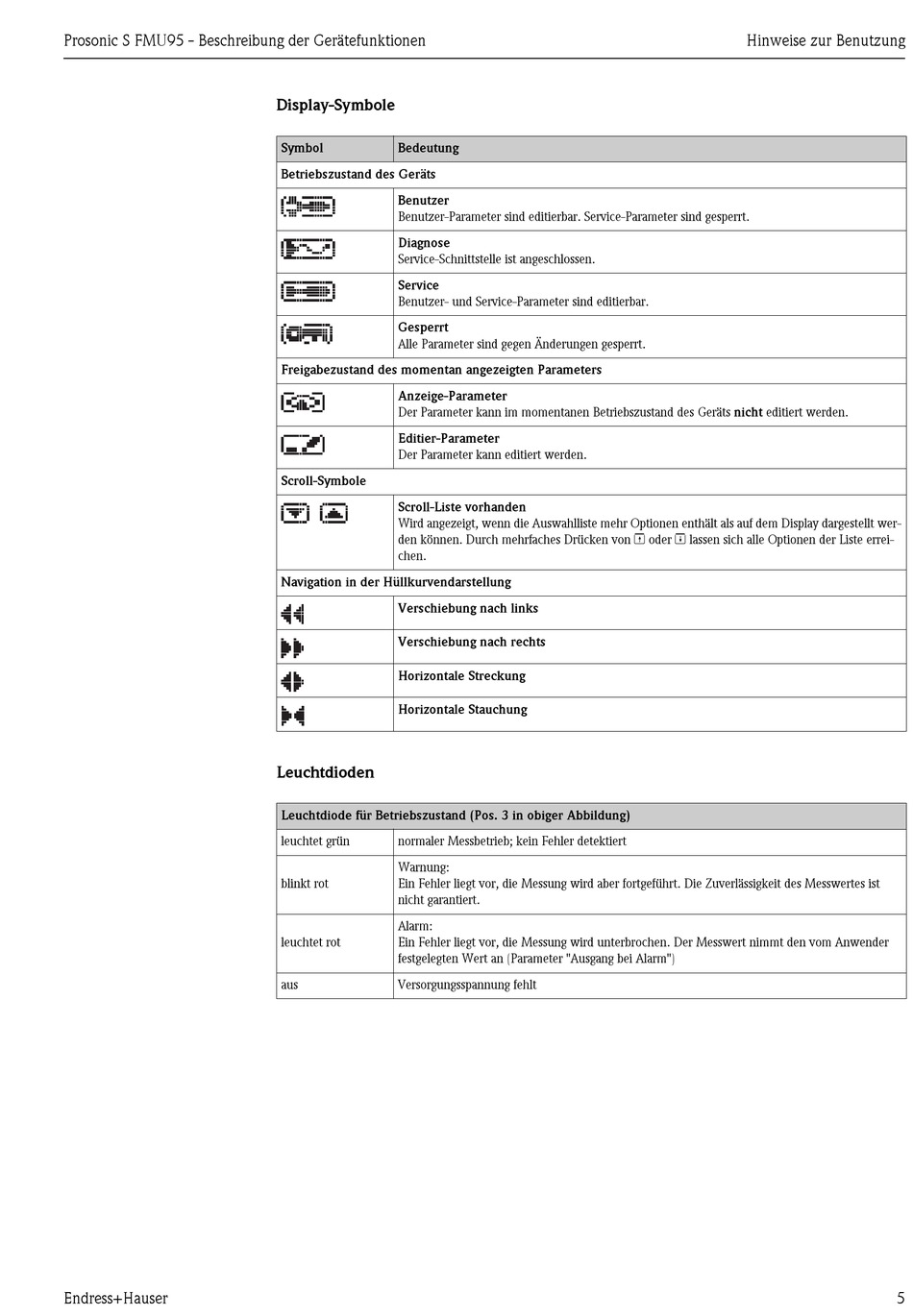

Display-Symbole

Symbol Bedeutung
Betriebszustand des Geräts
Benutzer
Benutzer-Parameter sind editierbar. Service-Parameter sind gesperrt.
Diagnose
Service-Schnittstelle ist angeschlossen.
Service
Benutzer- und Service-Parameter sind editierbar.
Gesperrt
Alle Parameter sind gegen Änderungen gesperrt.
Freigabezustand des momentan angezeigten Parameters
Anzeige-Parameter
Der Parameter kann im momentanen Betriebszustand des Geräts nicht editiert werden.
Editier-Parameter
Der Parameter kann editiert werden.
Scroll-Symbole
Scroll-Liste vorhanden
Wird angezeigt, wenn die Auswahlliste mehr Optionen enthält als auf dem Display dargestellt wer-
den können. Durch mehrfaches Drücken von V oder W lassen sich alle Optionen der Liste errei-
chen.
Navigation in der Hüllkurvendarstellung
Verschiebung nach links
Verschiebung nach rechts
Horizontale Streckung
Horizontale Stauchung
Leuchtdioden
Leuchtdiode für Betriebszustand (Pos. 3 in obiger Abbildung)
leuchtet grün normaler Messbetrieb; kein Fehler detektiert
Warnung:
blinkt rot Ein Fehler liegt vor, die Messung wird aber fortgeführt. Die Zuverlässigkeit des Messwertes ist
nicht garantiert.
Alarm:
leuchtet rot Ein Fehler liegt vor, die Messung wird unterbrochen. Der Messwert nimmt den vom Anwender
festgelegten Wert an (Parameter "Ausgang bei Alarm")
aus Versorgungsspannung fehlt
Hinweise zur Benutzung
