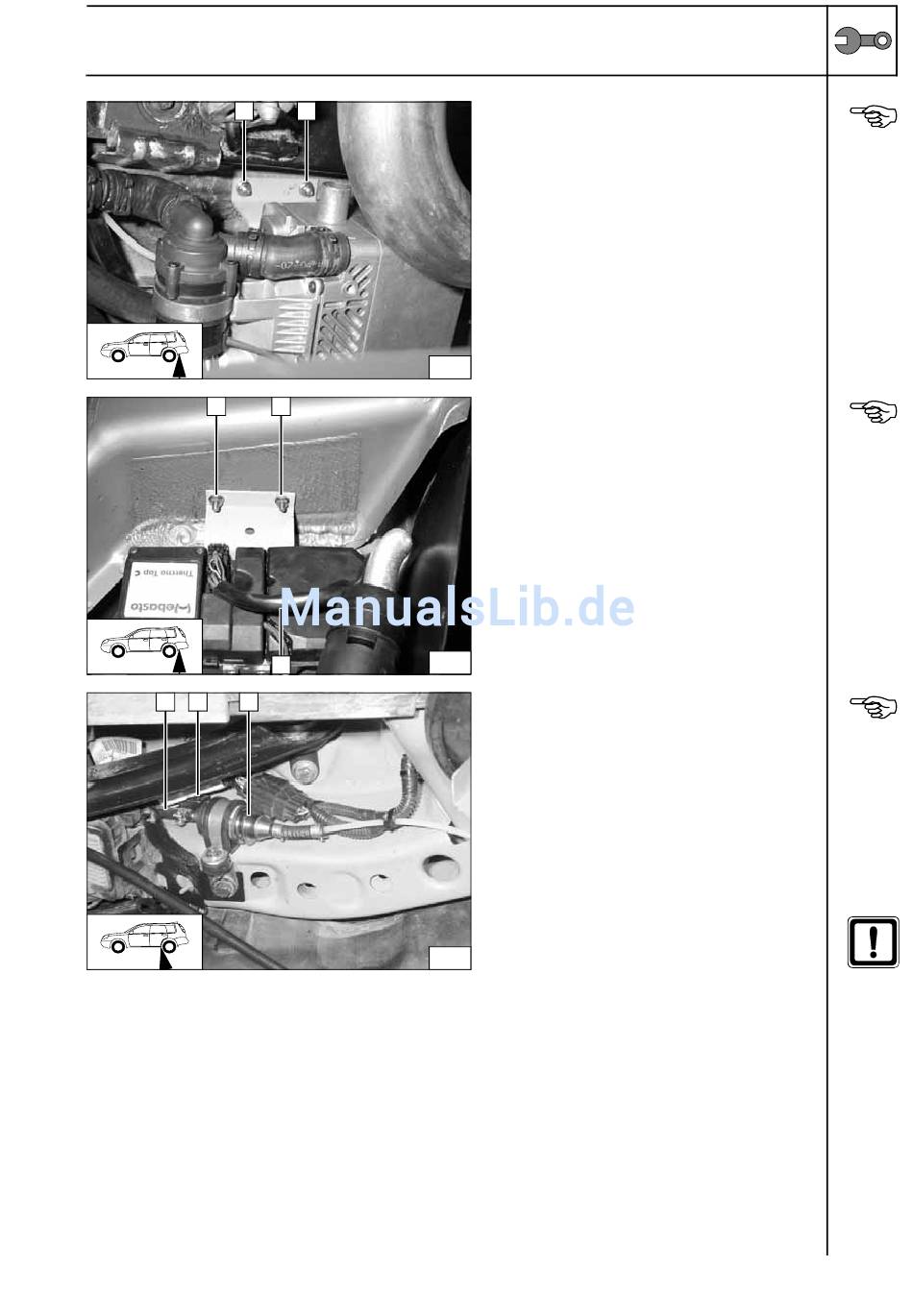

Volvo S40 / V50 / C70 Heckeinbau
Heizgerät einbauen
Vormontiertes Heizgerät mit 4 Bundmuttern
an vorbereiteten Schrauben befestigen!
1 Bundmutter [2x]
36
Bild zeigt S40 / V50!
1 Bundmutter [2x]
2 Kabelbaum Heizgerät aufgesteckt
37
Brennstoffleitung vom Heizgerät an Drucksei-
te der Dosierpumpe [Seite mit Stecker].
Lage der Bauteile kontrollieren, wenn nötig
korrigieren. Auf Freigängigkeit achten!
Brennstoffleitungen und Kabelbaum Dosier-
pumpe auf gesamter Länge ausrichten und
mit Kabelbindern befestigen!
1 Brennstoffleitung, Schlauchstück,
Schlauchschellen Ø10mm [2x]
2 Kabelbaum Dosierpumpe, Einzeladerab-
dichtung, Flachstecker, Steckergehäuse
3 Dosierpumpe
38
Heizgerät
montieren
Heizgerät
montieren
Anschluß
an Dosier-
pumpe
