Volvo S40 / V50 / C70 Heckeinbau
1
J
B
I
Durchführung an Position 1 im Längsträger
erweitern!
(an der Markierung nach unten biegen)
49

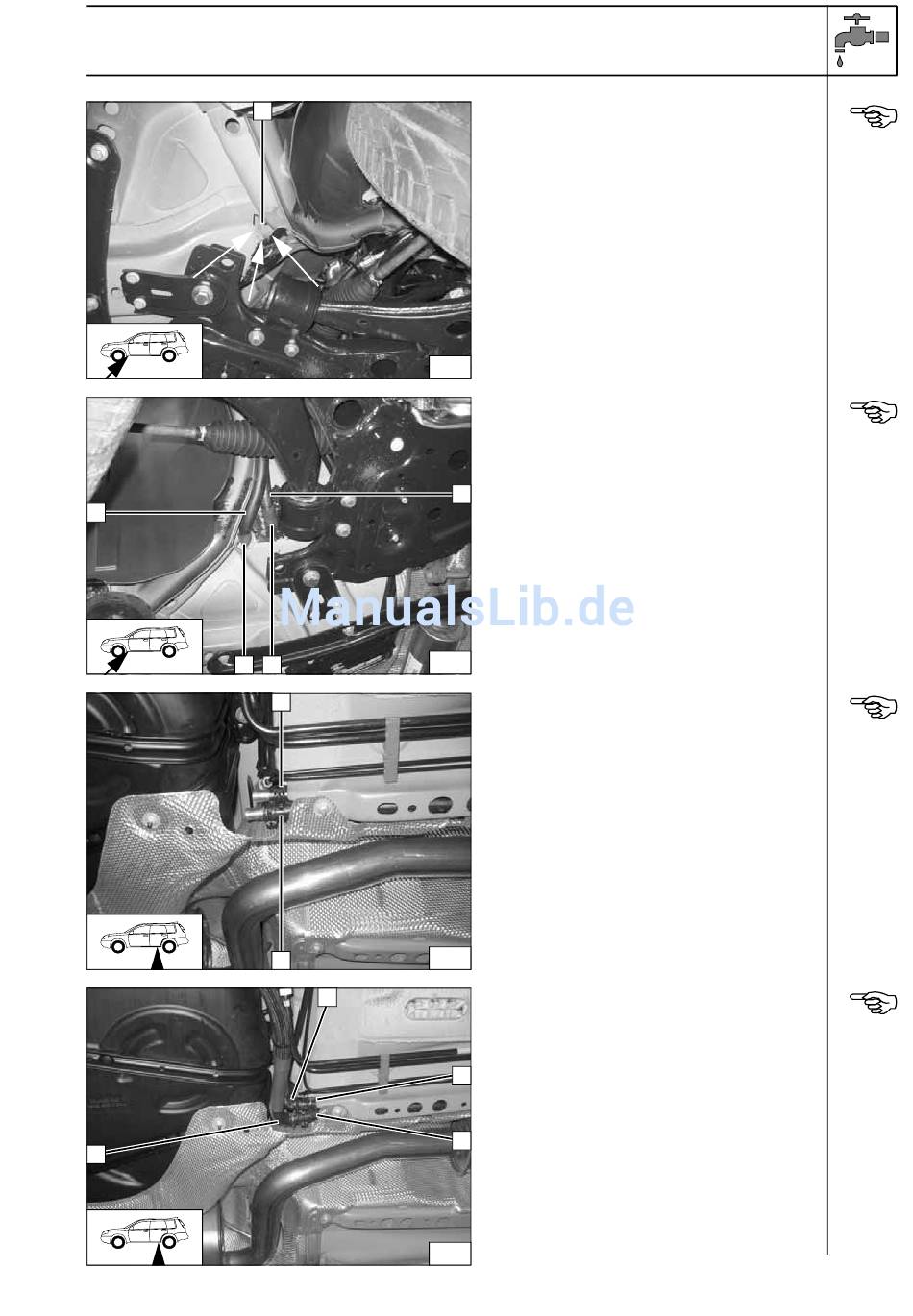

Vorbereitete Schläuche B und J mit den län-
geren Enden in den rechten Längsträger ein-
ziehen. Dabei die Schrumpfschläuche 1 mit
in den Längsträger einschieben und im
Bereich der Kante des Längsträgereingangs
B
positionieren!
1 Schrumpfschläuche
50
Schläuche B und J am Längsträgerausgang
positionieren und gemäß Bild ablängen!
51
90°-Bögen der Schläuche C und I mit den
Schläuchen B und J verbinden und neben
dem Tank zum Heizgerät verlegen!
J
B
52
Durchfüh-
rung er-
weitern
Anschluß
am Heiz-
gerät
Schlauch
C und K
verlegen
Verlegung
zum Heiz-
gerät
25
