Wasser-Heizgerät

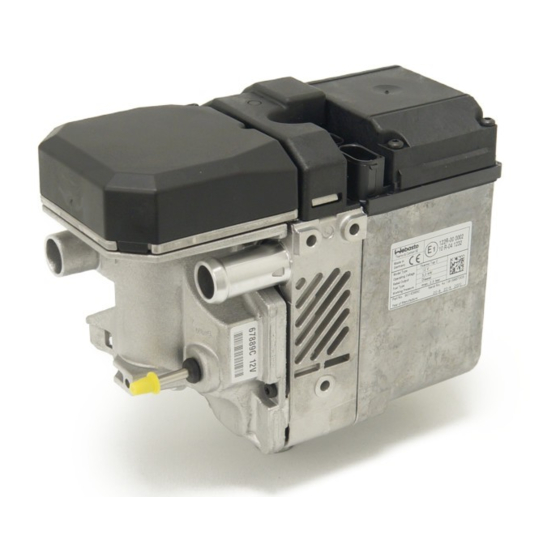

Zusatzheizung Thermo Top C
Einbaudokumentation
Volvo S40 / V50 / C70 / C30
1,6l; 1,8l; 2,0l; 2,4l Benzin
ab Modell 2004
Nur für Linkslenker
ACHTUNG!
Warnung vor Gefahr:
Das unsachgemäße Einbauen oder Reparieren von Webasto Heizsystemen kann Feuer ver-
ursachen oder zum Austritt von tödlichem Kohlenmonoxid führen. Dadurch können schwere
oder tödliche Verletzungen hervorgerufen werden.
Für den Einbau und die Reparatur von Webasto Heiz- und Kühlsystemen bedarf es eines
speziellen Firmentrainings, technischer Dokumentation, Spezialwerkzeuge und einer
Spezialausrüstung.
Es dürfen nur Originalteile von Webasto verwendet werden. Siehe dazu auch Zubehörkatalog
Luft- und Wasserheizgeräte von Webasto.
Versuchen Sie NIEMALS, Webasto Heiz- oder Kühlsysteme einzubauen oder zu repa-
rieren, wenn Sie das Firmentraining nicht erfolgreich abgeschlossen und dabei die
notwendigen technischen Fähigkeiten erworben haben und die für einen sachgerech-
ten Einbau und Reparatur nötigen technischen Dokumentationen, Werkzeuge und
Ausrüstungen nicht zur Verfügung stehen.
Befolgen Sie IMMER alle Webasto Einbau- und Reparaturanleitungen, und beachten Sie alle
Warnhinweise.
Die Erstinbetriebnahme ist mit der Webasto Thermo Test Diagnose durchzuführen.
Webasto übernimmt keine Haftung für Mängel und Schäden, die auf einen Einbau durch un-
geschultes Personal zurückzuführen sind.
Ident.-Nr.: 1310105F
e1
00 0002
Schutzgebühr 10,- Euro
Feel the drive
© Webasto AG
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Webasto Thermo Top C
Inhaltszusammenfassung für Webasto Thermo Top C
- Seite 1 Das unsachgemäße Einbauen oder Reparieren von Webasto Heizsystemen kann Feuer ver- ursachen oder zum Austritt von tödlichem Kohlenmonoxid führen. Dadurch können schwere oder tödliche Verletzungen hervorgerufen werden. Für den Einbau und die Reparatur von Webasto Heiz- und Kühlsystemen bedarf es eines speziellen Firmentrainings, technischer Dokumentation, Spezialwerkzeuge und einer Spezialausrüstung.
-
Seite 2: Inhaltsverzeichnis
Volvo S40 / V50 / C70 / C30 Inhaltsverzeichnis Gültigkeit Einbauort vorbereiten Heizgerät / Einbaukit Heizgerät vormontieren Vorwort Heizgerät einbauen Allgemeine Hinweise Kühlmittelkreislauf Spezialwerkzeug Brennstoff Erläuterungen zum Dokument Unterfahrschutz montieren Vorarbeiten Abschließende Arbeiten Einbauort Heizgerät Bedienungshinweise für den Endkunden Elektrik vorbereiten Elektrik nur für 1,6l;... -
Seite 3: Heizgerät / Einbaukit
Version und Ausstattung des Fahrzeuges können beim Einbau Änderungen gegenüber dieser „Ein- baudokumentation“ notwendig werden. In jedem Fall sind jedoch die Vorschriften dieser „Einbaudokumentation“; der „Bedienungsanweisung“ und der „Einbauanweisung“ der Thermo Top C zu befolgen. Die entsprechenden Regeln der Technik sowie eventuelle Angaben des Fahrzeugherstellers sind beim Einbau einzuhalten. -
Seite 4: Erläuterungen Zum Dokument
Gefahr von Verletzungen oder tödlichen Un- fällen besondere Gefahr der Beschädigung von Bauteilen besondere Brand- und Explosionsgefahr Verweis auf allgemeine Einbauanweisung der Webasto Komponente bzw. auf fahrzeugspezifische Unterlagen des Herstellers Hinweis auf eine technische Besonderheit Der Pfeil im Fahrzeugpiktogramm zeigt die Position am... -
Seite 5: Vorarbeiten
Volvo S40 / V50 / C70 / C30 Vorarbeiten Achtung! - Tankdeckel öffnen, Tank belüften - Tankdeckel wieder schließen - Batterie abklemmen! - Druck im Kühlsystem ablassen! - Fabriknummer vom Typschild Original auf das Typschild Duplikat übertragen - Die nicht zutreffende Jahreszahlen auf dem Duplikatschild entfernen - Duplikatschild (Typschild) an geeigneter Stelle sichtbar anbringen - Motorabdeckung ausbauen (wenn vorhanden) - Unterfahrschutz ausbauen (wenn vorhanden) -
Seite 6: Elektrik Vorbereiten
Volvo S40 / V50 / C70 / C30 Elektrik vorbereiten Beiliegende Leitungen gemäß Schaltplan an 0,75mm² IPCU anschließen! 0,75mm² Kabelschuh Ø 6mm an Leitungsende braun von IPCU/85 anschließen! IPCU IPCU vor- montieren 0,75mm² 0,75mm²... -
Seite 7: Elektrik Nur Für 1,6L; 1,8L Und 2,0L
Volvo S40 / V50 / C70 / C30 Elektrik nur für 1,6l; 1,8l und 2,0l Kabelbaumdurchführung Vorwahluhr 1 Gummitülle gelöst 1 Vorwahluhr 2 Sommer-/Winterschalter, Bohrung Ø 12mm Schema Kabel- baumver- Kabelbaum Dosierpumpe erst legung später zusammen mit Brenn- 1,6l; 1,8l stoffleitung entlang der fahr- zeugeigenen Kraftstoffleitungen am Unterboden verlegen... -
Seite 8: Elektrik Nur Für 2,4L
Volvo S40 / V50 / C70 / C30 Elektrik nur für 2,4l Kabelbaumdurchführung Vorwahluhr 1 Gummitülle gelöst 1 Vorwahluhr 2 Sommer-/Winterschalter, Bohrung Ø 12mm Schema Kabel- baumver- Kabelbaum Dosierpumpe erst legung später zusammen mit Brenn- 2,4l stoffleitung entlang der fahr- zeugeigenen Kraftstoffleitungen am Unterboden verlegen Sicherungshalter, K3-Relais... -
Seite 9: Gebläseansteuerung
Volvo S40 / V50 / C70 / C30 Gebläseansteuerung CEM unter Handschuhfach lösen. 32-poligen Stecker B demontieren! 1 CEM-Modul 2 Steckplatz für Stecker B Ansicht 2 Stecker B vom CEM 1 Leitung blau/weiß zur Gebläseeinheit 3 Leitung blau/weiß von Stecker B Pin 18 Leitung trennen Verbindungen gemäß... - Seite 10 Volvo S40 / V50 / C70 / C30 Leitung rt von IPCU/15 auf Leitung gn/or von Sicherung F51 zum PTC Stecker B Pin 1 auf- schleifen! PTC ist fahrzeugabhängig (Option)! Stecker B bei allen Fahrzeugen vorhanden! 2 Stecker B vom PTC Klemme 1 Ltg.
- Seite 11 Volvo S40 / V50 / C70 / C30 Webasto Volvo rt/ws 64/111 Schaltplan IPCU gn/or 4/31 6/28 Bauteile Webasto Bauteile Volvo Farben und Symbole Heizgerät TT-C 4/31 Gebläseregler 6-poliger Stecker HG 6/28 Gebläsemotor weiß Sicherung 3A Gebläsesicherung 30A schwarz Gebläserelais...
-
Seite 12: Option Telestart
Volvo S40 / V50 / C70 / C30 Option Telestart Halter um 90° abwinkeln und an Position 1 auf Ø 6mm aufbohren! 2 Empfänger 3 Halter Empfän- 1 Bundmutter M6 ger mon- tieren 1 Antenne Antenne montieren... -
Seite 13: Einbauort Vorbereiten
Volvo S40 / V50 / C70 / C30 Einbauort vorbereiten Alle Fahrzeuge Traverse ist abhängig von der Fzg-ausstat- tung! 1 Traverse Traverse 2 Schrauben M10 [3x] ausbauen Ausführung des Schutzblechs 2 ist abhängig von der Fzg.ausstattung! 1 Abschnitt demontieren und entsorgen 2 Schutzblech Schutz- blech an-... - Seite 14 Volvo S40 / V50 / C70 / C30 Bundmutter mit Bund nach vorn aufschrau- ben! 1 Fzg.eigener Stehbolzen (23/1) 2 Bundmutter M8 Einbauort vorberei- Nur 2,4l bei S40, V50, C70 1 Kühlwasser-Schlauch zum Wärmetau- scher hinter der Ölwanne Schlauch ausbauen 1 Abschnitt entsorgen [2x] Schlauch kürzen...
- Seite 15 Volvo S40 / V50 / C70 / C30 1 Abschnitt entsorgen [2x] Schlauch kürzen...
-
Seite 16: Heizgerät Vormontieren
Volvo S40 / V50 / C70 / C30 Heizgerät vormontieren Nur 1,6l; 1,8l und 2,0l 1 Angelieferte Baugruppe Heizgerät Baugrup- Heizgerät 1 Angelieferte Baugruppe Wasser 2 Anschlusskabel Umwälzpumpe abbauen und entsorgen Baugrup- pe Wasser An Position 3 wird die Bohrung in der Ecke der Strebe 2 verwendet. - Seite 17 Volvo S40 / V50 / C70 / C30 Nur 2,4l Brennluftleitung 2 vom Heizgerät demontie- ren! Federbandschelle wird wieder verwendet! 1 Angelieferte Baugruppe Heizgerät Brennluft demontie- 1 Angelieferte Baugruppe Wasser Baugrup- pe Wasser An Position 2 wird die Bohrung in der Ecke der Strebe verwendet! Ejotschraube 2 nur lose montieren, so daß...
- Seite 18 Volvo S40 / V50 / C70 / C30 Befestigung für Unterfahrschutz vormon- tieren, nur für 1,8l und 2,0l 1 Schraube M6x25 in vorhandener Bohrung Ø 7mm 3 Distanzscheibe 10mm 2 Bolzensicherung Heizgerät vormon- tieren...
-
Seite 19: Heizgerät Einbauen
Volvo S40 / V50 / C70 / C30 Heizgerät einbauen Nur 1,6l Heizgerät gemäß Bild zum Einbauort führen und Kabelbaum aufstecken! Heizgerät montieren Bohrungen im Halter gemäß Bild verwenden! Lage aller Bauteile kontrollieren, wenn nötig korrigieren. Auf Freigängigkeit achten! 1 Schraube M10x30 [2x] Heizgerät montieren Bohrung in Strebe gemäß... - Seite 20 Volvo S40 / V50 / C70 / C30 Bohrungen im Halter gemäß Bild verwenden! Lage aller Bauteile kontrollieren, wenn nötig korrigieren. Auf Freigängigkeit achten! 1 Schraube M10x30 [2x] Heizgerät montieren Bohrung in Strebe gemäß Bild verwenden! Lage aller Bauteile kontrollieren, wenn nötig korrigieren.
- Seite 21 Volvo S40 / V50 / C70 / C30 Bohrung in Strebe gemäß Bild verwenden! Lage aller Bauteile kontrollieren, wenn nötig korrigieren. Auf Freigängigkeit achten! 1 Bundmutter M8 (vormontiert) 3 Bundmutter 2 Strebe Heizgerät montieren Ejotschraube (36/2) festziehen (10Nm)! Brennluftleitung gemäß Bild mittig zwischen den Leitungen 4 , 1 ausrichten! Lage aller Bauteile kontrollieren, wenn nötig korrigieren.
-
Seite 22: Kühlmittelkreislauf
Volvo S40 / V50 / C70 / C30 Kühlmittelkreislauf ACHTUNG! Auslaufendes Kühlmittel ist mit geeignetem Behälter aufzufangen! Schläuche knickfrei verlegen! Wenn nicht anders beschrieben, erfolgt die Befestigung mit Kabelbindern! Schellen so positionieren, dass kein anderer Schlauch beschädigt werden kann! Bei der Montage der Schläuche ist das Heizgerät mit Kühlmittel zu befüllen! Der Anschluss erfolgt „Inline“... - Seite 23 Volvo S40 / V50 / C70 / C30 1 Schlauchstück Wärmetauschereingang 2 Schlauchstück Motorausgang Trenn- stelle Stutzen gemäß Herstellerangabe ausbauen. Verriegelung 3 muß dazu entgegen dem Uhr- zeigersinn gedreht werden! 2 Schelle vorsichtig aufsägen 1 Schlauch entsorgen Wasser vorberei- 1 Stutzen Wärmetauschereingang aufge- steckt und verriegelt Wasser vorberei-...
- Seite 24 Volvo S40 / V50 / C70 / C30 Klimaleitung ist abhängig von der Fzg.aus- stattung! 1 Fzg.eigene Klimaleitung 2 Fzg.eigenes Gummiprofil an Umwälzpum- pe positioniert 3 Abstandhalter 27x27 auf Klimaleitung und Befesti- Schlauch C gung an Klimalei- tung...
-
Seite 25: Brennstoff
Volvo S40 / V50 / C70 / C30 Brennstoff VORSICHT! Tankdeckelverschluß des Fahrzeugs öffnen, Tank belüften und Tankverschluß wieder schließen! Auslaufenden Kraftstoff mit geeignetem Behälter auffangen! Brennstoffleitung und Kabelbaum Dosierpumpe so verlegen, dass sie gegen Steinschlag geschützt sind! Wenn nicht anders beschrieben, erfolgt die Befestigung mit Kabelbindern! An scharfen Kanten Brennstoffleitung und Kabelbaum mit Scheuerschutz versehen! ACHTUNG! Verlegung Brennstoffleitung und Kabelbaum zur Dosierpumpe erfolgt gemäß... - Seite 26 Volvo S40 / V50 / C70 / C30 Brennstoffleitung und Kabelbaum gemäß dem folgendem Bild verlegen! Brennstofflei- tung zum Heizgerät an Druckseite der Do- sierpumpe [Seite mit Stecker]. Schraube 2 abhängig von Fahrzeugausstattung! 1 Kabelbaum Dosierpumpe Dosier- 2 Winkel, Schraube M8x20, Federring, pumpe Scheibe oder vorhandene Schraube montieren...
- Seite 27 Volvo S40 / V50 / C70 / C30 Brennstoffentnahme Tankarmatur 4 gemäß Herstellerangaben ausbauen! Anschlußstutzen 2 an Sollbruchstelle 1 mit geeignetem Werkzeug 3 nach Herstelleran- gabe ausbrechen! Brennstof- fentnahme Tankentnehmer (Volvo-Bestellnummer 30742055) einsetzen, gemäß Herstelleran- gabe! 1 Tankentnehmer 2 Entnahmeschlauch Tankent- nehmer einsetzen...
-
Seite 28: Unterfahrschutz Montieren
Volvo S40 / V50 / C70 / C30 Unterfahrschutz montieren Unterfahrschutz ist abhängig von Fahrzeug- ausstattung! Unterfahrschutz gemäß Bild ausschneiden! Unterfahr- schutz aus- schneiden Kunststoff-Gewindeeinsatz an Pos. 2 entfer- nen! Bohrung auf Ø 9mm aufbohren und Ein- nietmutter M6 einsetzen! 1 Halter Heizgerät 2 Einnietmutter M6, Distanzscheibe 10mm Unterfahr-... -
Seite 29: Abschließende Arbeiten
- Hinweisschild „Standheizung vor dem Tanken abschalten“ im Bereich des Einfüllstutzen anbringen - Erstinbetriebnahme und Funktionsprüfung siehe Einbauanweisung Feel the drive Webasto AG Postfach 80 D-82132 Stockdorf / Germany National Hotline: 01805 93 22 78 (14 Cent aus dem deutschen Festnetz) Hotfax: 0395 5592 353 Hotmail: technikcenter@webasto.com... -
Seite 30: Bedienungshinweise Für Den Endkunden
Volvo S40 / V50 / C70 / C30 Bedienungshinweise für den Endkunden Bitte Seite entnehmen und der Fahrzeug- Bedienungsanleitung beifügen! Hinweis: Wir empfehlen die Heizzeit auf die Fahrzeit abzustimmen. Heizzeit = Fahrzeit Beispiel: Bei einer Fahrzeit von ca. 20min (einfache Strecke) empfehlen wir eine Einschaltdauer von 20min nicht zu überschreiten.
