Brennstoff
VORSICHT!
Tankdeckelverschluß des Fahrzeugs öffnen, Tank belüften und Tankverschluß wieder schließen!
Auslaufenden Kraftstoff mit geeignetem Behälter auffangen!
Brennstoffleitung und Kabelbaum Dosierpumpe so verlegen, dass sie gegen Steinschlag geschützt
sind! Wenn nicht anders beschrieben, erfolgt die Befestigung mit Kabelbindern!
An scharfen Kanten Brennstoffleitung und Kabelbaum mit Scheuerschutz versehen!
ACHTUNG!
Verlegung Brennstoffleitung und Kabelbaum zur Dosierpumpe erfolgt gemäß Schema Kabelbaumver-
legung.
1
4
1
5
4
3
Volvo S40 / V50 / C70 Heckeinbau
2
3
17
2
18
1
2
19

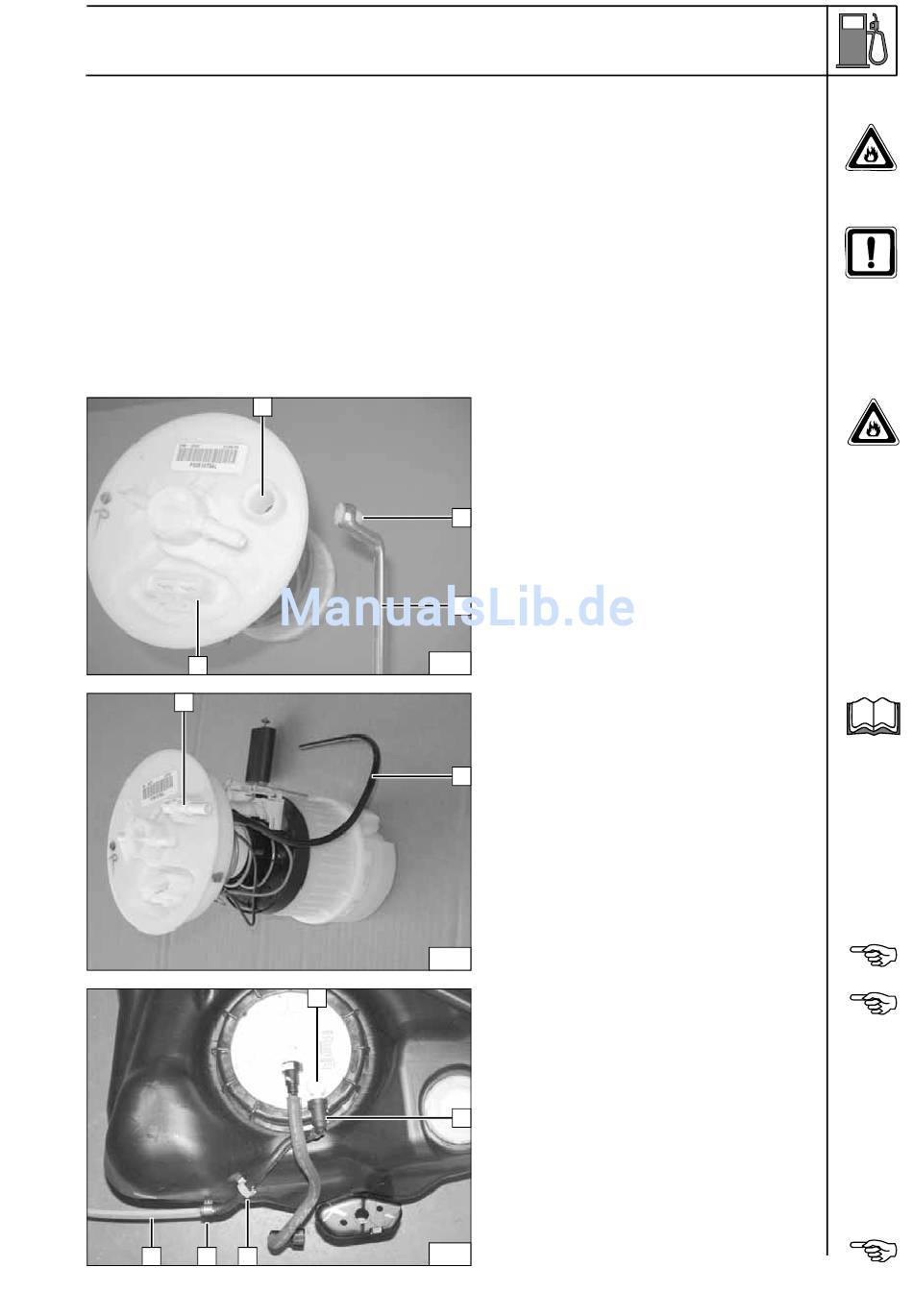

Tankarmatur 4 gemäß Herstellerangaben
ausbauen!
Anschlußstutzen 2 an Sollbruchstelle 1 mit
geeignetem Werkzeug 3 nach Herstelleran-
gaben ausbrechen!
Tankentnehmer (Volvo- Bestellnummer
30742055) nach Herstellerangaben einset-
zen!
1 Tankentnehmer
2 Entnahmeschlauch
Entnahmeschlauch bis zum Tankboden aus-
richten!
Auf Freigängigkeit der Füllstandsanzeige
achten!
Abb. zeigt Benzinfahrzeug!
Tankarmatur gemäß Herstellerangaben ein-
bauen!
Kupplung aufstecken und ausrichten, Clip an
Position 3 entfernen!
1 Tankentnehmer
2 Kupplungsstück, auf Tankentnehmer auf-
gesteckt
5 Mecanyl-Brennstoffleitung
4 Schlauchschelle Ø 10mm
3 Clip
Mecanyl-Brennstoffleitung an fzg.eigenen
Leitungen mit Kabelbinder befestigen!
Tank wieder einbauen!
Brennstof-
fentnahme
i
Tankent-
nehmer
einsetzen
Brenn-
stofflei-
tung an-
schließen
13
