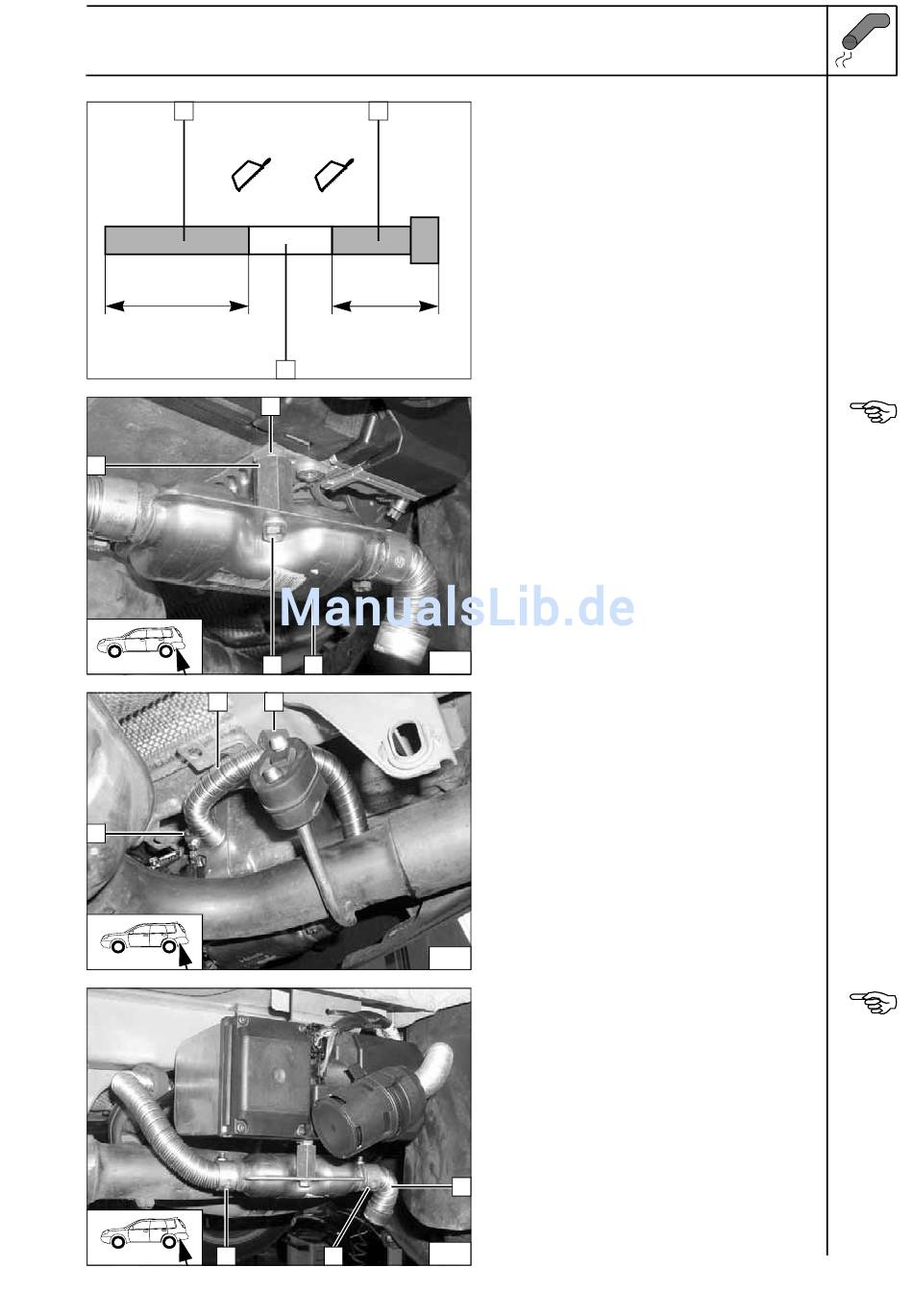

Volvo S40 / V50 / C70 Heckeinbau
2
b
X
1
3
2
2
2
Abgas C70
1 Abgasleitung
a = 400mm
2 Abgasendstück
b = 80mm
Abschnitt X entsorgen
Ejot-Stehbolzen 1 in hintere Bohrung am
Heizgerät eindrehen. Distanzmutter 4 auf
Stehbolzen aufschrauben.
2 Abgasschalldämpfer
3 Schraube M6x12, Federring
45
1 Abgasleitung
2 Profilgummi rot
3 Schlauchklemme
46
Auf ausreichenden Abstand zu benachbarten
Bauteilen achten! Profilgummi positionieren.
1 Abgasendstück
2 Schlauchklemme [2x]
1
47
Abgaslei-
tung vor-
bereiten
Schall-
dämpfer
montieren
Abgaslei-
tung mon-
tieren
Endstück
montieren
22
