Volvo S40 / V50 / C70 Heckeinbau
40mm
28
1
29
2
1
1
30
1 1
1 1
31
1 1

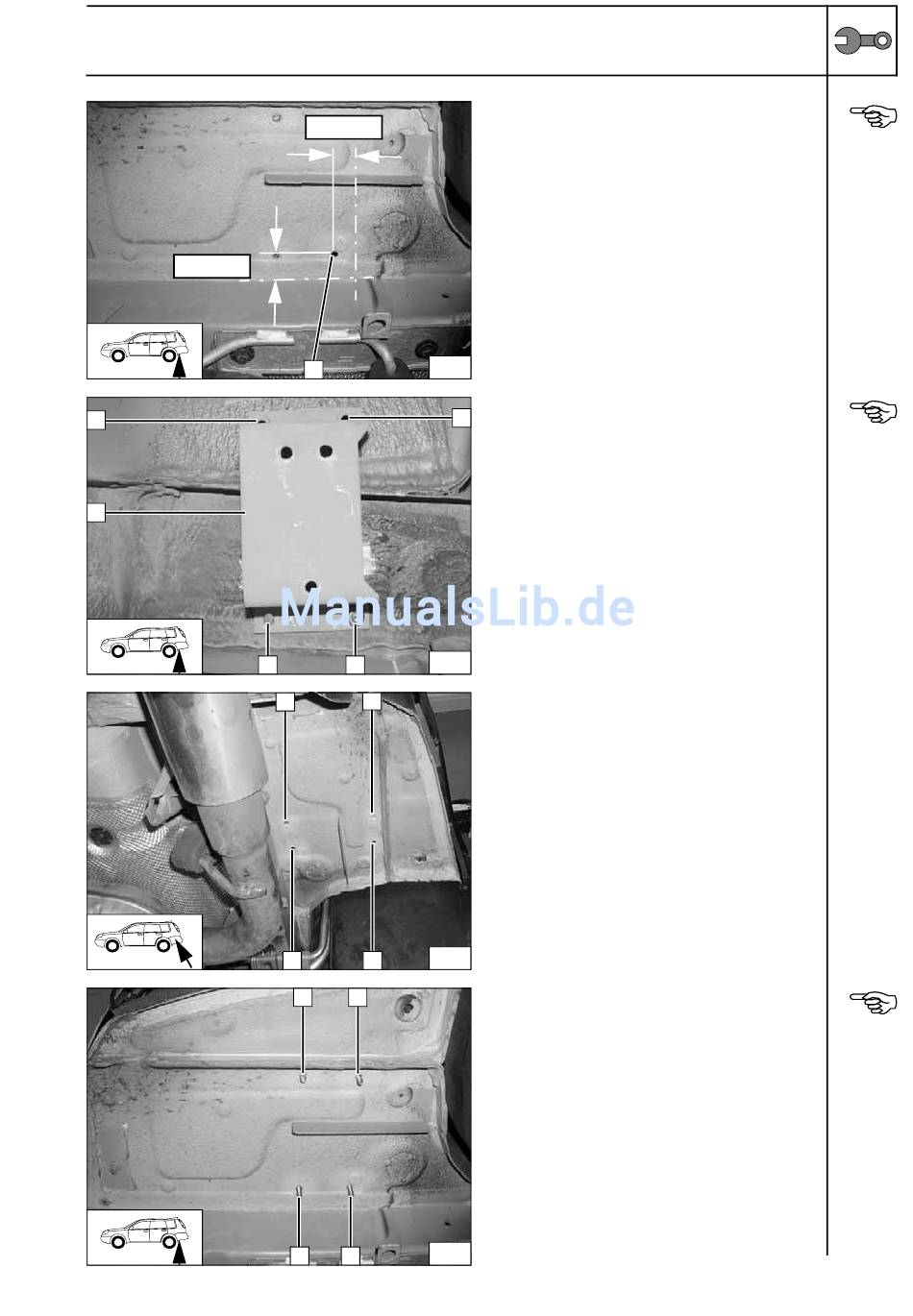

Einbauort vorbereiten C70

Beim Bohren auf dahinterliegende Leitungen
achten!
1 Bohrung Ø 7mm
Lochbild vom Halter [3x] an Position 1 auf
1
Radhaus übertragen!
Halter demontieren!
2 Schraube M6x20, Bundmutter M6
3 Halter
1 Bohrung Ø 7mm [4x]
Schraube M6x20 und Karosseriescheibe [je
4x] von oben in die Bohrungen einsetzen und
mit Bolzensicherung sichern!
1 Bolzensicherung auf Schraube M6x20 [4x]
Bohrung
in hinteres
rechtes
Radhaus
Halter lose
montieren
Bohrung
in hintere
rechte
Radhaus
Schrauben
sichern
