Wasser-Heizgerät
Zusatzheizung Thermo Top C
4
5
1
7
3
2
Legende zu Bild 1
1

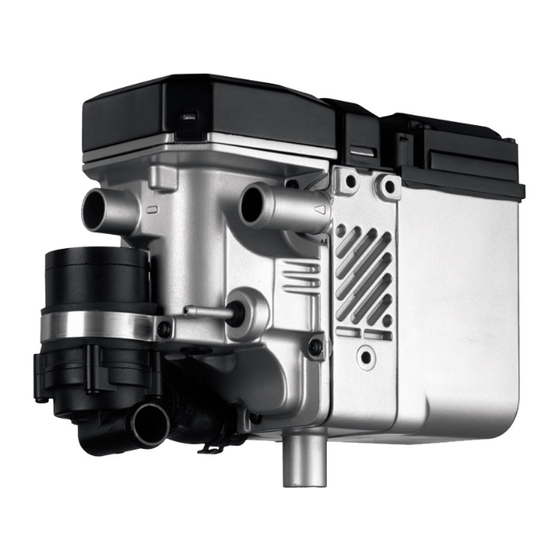

Heizgerät Thermo Top C
2
Vorwahluhr
3
Flachsicherungshalter und Gebläserelais
4
Ansaugschalldämpfer
5
Abgasschalldämpfer
6
Dosierpumpe
7
Option Antenne für Telestart
Spezialwerkzeug
Abklemmzangen
Drehmomentschlüssel für 2 - 10 Nm
Torx E5 3/8 Nuss
Einnietzange
Winkelbohrmaschine
Locheisen oder Lochzange ø 6mm

Inhaltsverzeichnis

Ident.-Nr. 90 086 00A
e1
00 0002
6
1 1
1
2
2
2
3
3
4
4
6
7
8
9
10
12
Schutzgebühr 10 Euro
Einbauanleitung

RENAULT Vel Satis

3.0 l dCi
nur gültig bei Linkslenker
alle Ausstattungen
Fahrzeugtypen, Motortypen und Ausstattungs-
varianten, die nicht in dieser Einbauanleitung
aufgeführt sind, wurden nicht geprüft.
Ein Einbau nach dieser Einbauanleitung kann
aber möglich sein.
© Webasto Thermosysteme International GmbH Germany
15
16
16
21
24
24
25
25

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Webasto Thermo Top C

  • Seite 1: Inhaltsverzeichnis

    Spritzschutz ausschneiden Einbauort Heizgerät Abschließende Arbeiten Flachsicherungshalter und Gebläserelais Bedienungshinweise für den Endkunden Gebläseansteuerung Option Vorwahluhr Option Telestart Option Vorwahluhr/Telestart - Kombination Einbauort Heizgerät vorbereiten Heizgerät vormontieren Ident.-Nr. 90 086 00A Schutzgebühr 10 Euro © Webasto Thermosysteme International GmbH Germany...
  • Seite 2: Heizgerät / Einbaukit

    Einbau Änderungen gegenüber dieser Einbauanleitung notwendig werden. In jedem Fall sind jedoch die Vorschriften der „Einbauanweisung" und der „Bedienungs- und Wartungs- anweisung" Thermo Top C zu befolgen. Die entsprechenden anerkannten Regeln der Technik sowie eventuelle Angaben des Fahrzeugherstellers sind beim Einbau einzuhalten.
  • Seite 3: Allgemeine Hinweise

    Vel Satis Thermo Top C Allgemeine Hinweise - Blanke Karosseriestellen, z.B. an Bohrungen mit Korrosionsschutz versehen - Schläuche, Leitungen und Kabelbäume mit Kabel- bindern sichern und an Scheuerstellen mit Schutz- schlauch versehen - Scharfe Kanten mit Kantenschutz (aufgeschnittener Kraftstoffschlauch) versehen...
  • Seite 4: Einbauort Heizgerät

    Thermo Top C Vel Satis Einbauort Heizgerät Das Heizgerät (3/1) wird in Fahrtrichtung rechts vorne zwischen Stoßfänger und Radhaus eingebaut. Die Einbaulage ist waagerecht und längs zur Fahrtrich- tung nach aussen geneigt. Flachsicherungshalter und Gebläserelais Zusatzsicherung F4 einbinden - Verbindungen gemäß Schaltplan Bild 4 mit beilie-...
  • Seite 5 Vel Satis Thermo Top C Flachsicherungshalter, Massestützpunkt und Gebläserelais montieren - Vormontiertes Lochband (6/2) mit Schraube M6x20 (6/1) und Bundmutter an vorhandener Bohrung be- festigen - Plusleitung rot mit Kabelschuh am Pluspol der Bat- terie anschließen - Massestützpunkt des Kabelbaumes an fahrzeugei- genem Massestützpunkt an der Seitenwand befesti-...
  • Seite 6: Gebläseansteuerung

    Thermo Top C Vel Satis Gebläseansteuerung - Leitung grün/weiß von Sicherung F4 (10/3) aus dem Gebläsekabelbaum zum Bedienteil verlegen - Stecker grau, 30-polig (10/1) am Bedienteil abzie- - Verbindungen gemäß Schaltplan Bild 12 mit beilie- genden Flachsteckverbindern herstellen - Leitung gelb/schwarz (10/2,4) ca. 50mm vor dem Stecker (10/1) Pin 6 gemäß...
  • Seite 7: Option Vorwahluhr

    Vel Satis Thermo Top C Option Vorwahluhr HINWEIS: Der dargestellte Einbauort der Vorwahluhr (13/1) ist eine Empfehlung! Vor der Montage bitte den Ein- bauort mit Ihrem Kunden abstimmen! - Bohrschablone für Vorwahluhr an der gewünschten Position aufkleben - Zwei Bohrungen gemäß Schablone bohren - Schablone entfernen - Mittelkonsole gemäß...
  • Seite 8: Option Telestart

    Thermo Top C Vel Satis Option Telestart HINWEIS: Allgemeine Einbauanweisung für Einbau Telestart be- achten! Montage der Antenne ACHTUNG: Antenne wegen Kopfairbag nicht im oberen Bereich der Scheibe anbringen! HINWEIS: Klebefläche für Antenne vor dem Anbringen reinigen und entfetten! - Antenne an Frontscheibe links unten im Schwarz- bereich der Scheibe gemäß...
  • Seite 9: Option Vorwahluhr/Telestart - Kombination

    Vel Satis Thermo Top C Option Vorwahluhr/Telestart - Kombination - Kabelbaum der Vorwahluhr gemäß Einbauanwei- sung mit beiliegender Leitung lila komplettieren - Beiliegenden Y-Kabelbaum auf Kabelbaum der Vor- wahluhr aufstecken und zusammen zur Mittelkon- sole verlegen, dabei Kabelbaum des Empfängers (mit breitem Stecker) im Fußraum Fahrerseite be-...
  • Seite 10: Einbauort Heizgerät Vorbereiten

    Thermo Top C Vel Satis Montage Empfänger - Halter des Empfängers (17/1) mit Schraube M5x10 (17/2), Karosseriescheibe und Mutter M5 an vor- handener Bohrung im Relaisträger im Fußraum Fahrerseite befestigen - Breiten Stecker vom Y-Adapter (18/2) am Empfän- ger (18/1) aufstecken - Antennenkabel (18/3) am Empfänger (18/1) auf-...
  • Seite 11 Vel Satis Thermo Top C - Vorhandene Bohrung (20/1) auf ø 9mm gemäß Bild 20 aufbohren und Einnietmutter M6 einsetzen - Fahrzeugeigene Schraube an Position (21/1) gegen Schraube M6x60 (21/1) und Karosseriescheibe A7,4 austauschen - Distanzmutter 30mm (21/2) auf Schraube (21/1)
  • Seite 12: Heizgerät Vormontieren

    Thermo Top C Vel Satis Heizgerät vormontieren HINWEIS: Zur Befestigung des Heizgerätes nur die im Lieferum- fang beiliegenden Spezialstehbolzen und Spezial- schrauben Typ EJOT PT verwenden! (Anzugsdrehmoment 10 Nm) - Ejotstehbolzen an Position (24/1) in Heizgerät ein- drehen (Anzugsdrehmoment 10 Nm) - Distanzmutter 6x30 (24/1) gemäß...
  • Seite 13 Vel Satis Thermo Top C - Beiliegenden 180°-Formschlauch gemäß Bild 27 an 10mm beiden Enden kürzen Anschluss Heizgerät 30mm - Gekürzten 180°-Formschlauch (28/1) auf Heizge- rät-Wasseraustritt aufstecken, gemäß Bild 28 aus- richten und mit Federbandschelle befestigen - Verbindungsrohr 20/20 (28/2) 180°-Form-...
  • Seite 14 Thermo Top C Vel Satis - Vom beiliegenden Scheuerschutzschlauch (30/1) ein Stück mit 180mm ablängen und auf Wasser- schlauch 310mm lang (30/3) aufstecken - Gummierte Rohrschelle (30/2) auf Wasserschlauch 180mm aufschieben - Verbindungsrohr 20/20 (30/4) in Wasserschlauch einstecken und mit Federbandschelle befestigen HINWEIS: Zwischen Halter und Heizgerät an Position (31/7) eine...
  • Seite 15: Heizgerät Montieren

    Vel Satis Thermo Top C Heizgerät montieren HINWEIS: Zwischen Heizgerät und Längsträger an Position (33/1,2) je eine Scheibe 8mm als Distanzscheibe zwi- schenlegen! - Vormontiertes Heizgerät mit 2 Schrauben M6x40 (33/1,2), Federringen und Distanzscheiben 8mm an den Einnietmuttern im Längsträger befestigen - Strebe (33/3) zu vorhandener Bohrung im Querträ-...
  • Seite 16: Brennluftansaugleitung

    Thermo Top C Vel Satis Brennluftansaugleitung HINWEIS: Einbaulage des Luftansaugschalldämpfers beachten, siehe „Einbauanweisung“ - Clip (36/2) gemäß Bild 36 in vorhandene Bohrung im Querträger einsetzen - Brennluftansaugleitung (36/3) mit geschlitzter Seite am Heizgerät-Brennluftstutzen aufstecken und mit Schlauchschelle befestigen - Luftansaugschalldämpfer (36/1) bis zum Anschlag in Brennluftansaugleitung eindrehen - Brennluftansaugleitung gemäß...
  • Seite 17 Vel Satis Thermo Top C - Vom beiliegenden Scheuerschutzschlauch (38/1) ein Stück mit 250mm ablängen und auf Wasser- schlauch 430mm lang (38/3) aufstecken - Gummierte Rohrschelle (38/2) auf Wasserschlauch 250mm aufschieben - Verbindungsrohr 20/20 (38/4) in Wasserschlauch einstecken und mit Federbandschelle befestigen - Vormontierten Wasserschlauch (39/2) gemäß...
  • Seite 18 Thermo Top C Vel Satis - Wasserschlauch (42/1) vom Heizgerät-Wasseraus- tritt mit vormontierter Rohrschelle (42/2) an Bohrung (41/2) an motorzugewandter Seite mit Schraube M6x16 (42/3) und Bundmutter lose befestigen HINWEIS: Auf genügend Abstand der Wasserschläuche zum Flachriemen achten! - Wasserschlauch (42/1) leicht nach oben ziehen, da- mit genügend Abstand zum Flachriemen gewährlei-...
  • Seite 19 Vel Satis Thermo Top C - In beiliegenden Formschlauch (46/3) Verbindungs- rohr 20/20 (46/4) einsetzen und mit Federband- schelle befestigen - Wasserschlauch 90mm lang (46/5) auf Verbin- dungsrohr aufstecken und mit Federbandschellen befestigen - Distanzgummi schwarz (46/6) aufschieben und an gemäß...
  • Seite 20 Thermo Top C Vel Satis - Wasserschlauch 370mm lang (50/4) und beiliegen- den Formschlauch (50/2) mit Verbindungsrohr 18/20 (50/3) verbinden, gemäß Bild 50 ausrichten und mit Federbandschellen befestigen - 2 Distanzgummis schwarz (50/1,5) auf vormontier- ten Schlauch aufstecken und gemäß Bild 50 positio-...
  • Seite 21: Brennstoffeinbindung

    Vel Satis Thermo Top C Brennstoffeinbindung ACHTUNG: Brennstoffleitung so verlegen, dass sie gegen Stein- schlag geschützt ist! Die Verlegung von Brennstoffleitung und Kabelbaum an scharfen Kanten möglichst vermeiden. Wenn die Verlegung an scharfen Kanten jedoch nicht zu vermei- den ist, dann scharfe Kanten mit Scheuerschutz ver- sehen! Auslaufender Kraftstoff ist mit geeignetem Behälter...
  • Seite 22 Thermo Top C Vel Satis - Mecanyl-Brennstoffleitung (57/2) und Kabelbaum der Dosierpumpe zusammen an fahrzeugeigenen Clips der Kraftstoffleitungen befestigen - Vom beiliegenden Schutzschlauch ein Schlauch- stück mit 800mm ablängen - Schutzschlauch 800mm (57/1) auf Mecanyl-Brenn- stoffleitung aufstecken und zusammen mit Kabel-...
  • Seite 23 Vel Satis Thermo Top C Brennstoffentnahme Die Brennstoffentnahme erfolgt über einen Brenn- stoffentnehmer aus der Kraftstoff-Rücklaufleitung (rot markierte Kupplung) - Rücklaufleitung (59/1,3) gemäß Bild 59 vor dem Kraftstofftank trennen - Brennstoffentnehmer (59/2) in Trennstelle einset- zen, ausrichten und mit Schlauchschellen befesti- - Mecanyl-Brennstoffleitung mit Schlauchstück (59/4)
  • Seite 24: Motorabdeckung Ausschneiden

    Thermo Top C Vel Satis Motorabdeckung ausschneiden - Motorabdeckung (61/1) gemäß Bild 61 (Pfeile) aus- schneiden Spritzschutz ausschneiden - Spritzschutz (62/1) gemäß Bild 62 (Pfeile) aus- schneiden...
  • Seite 25: Abschließende Arbeiten

    - Motor starten, Wasserkreislauf nach Angaben des Fahrzeugherstellers entlüften, Kühlwasser nachfüllen - Fahrzeugheizung auf "warm" und Gebläse auf Stufe 2 stellen - Webasto-Heizung einschalten, siehe "Betriebsanweisung" - „Bedienungshinweise für den Endkunden“ auf Seite 39 ausschneiden und in Betriebsanleitung des Fahrzeu-...
  • Seite 26 Thermo Top C Vel Satis frei für Notizen...
  • Seite 27 Vel Satis Thermo Top C frei für Notizen...
  • Seite 28 Thermo Top C Vel Satis Webasto Thermosysteme International GmbH Postfach 80 - D-82132 Stockdorf - Hotline 0 18 05 / 93 22 78 Hotfax (0395) 55 92-353 - http://www.webasto.de Printed in Germany 06/03 Druck: Steffen...
