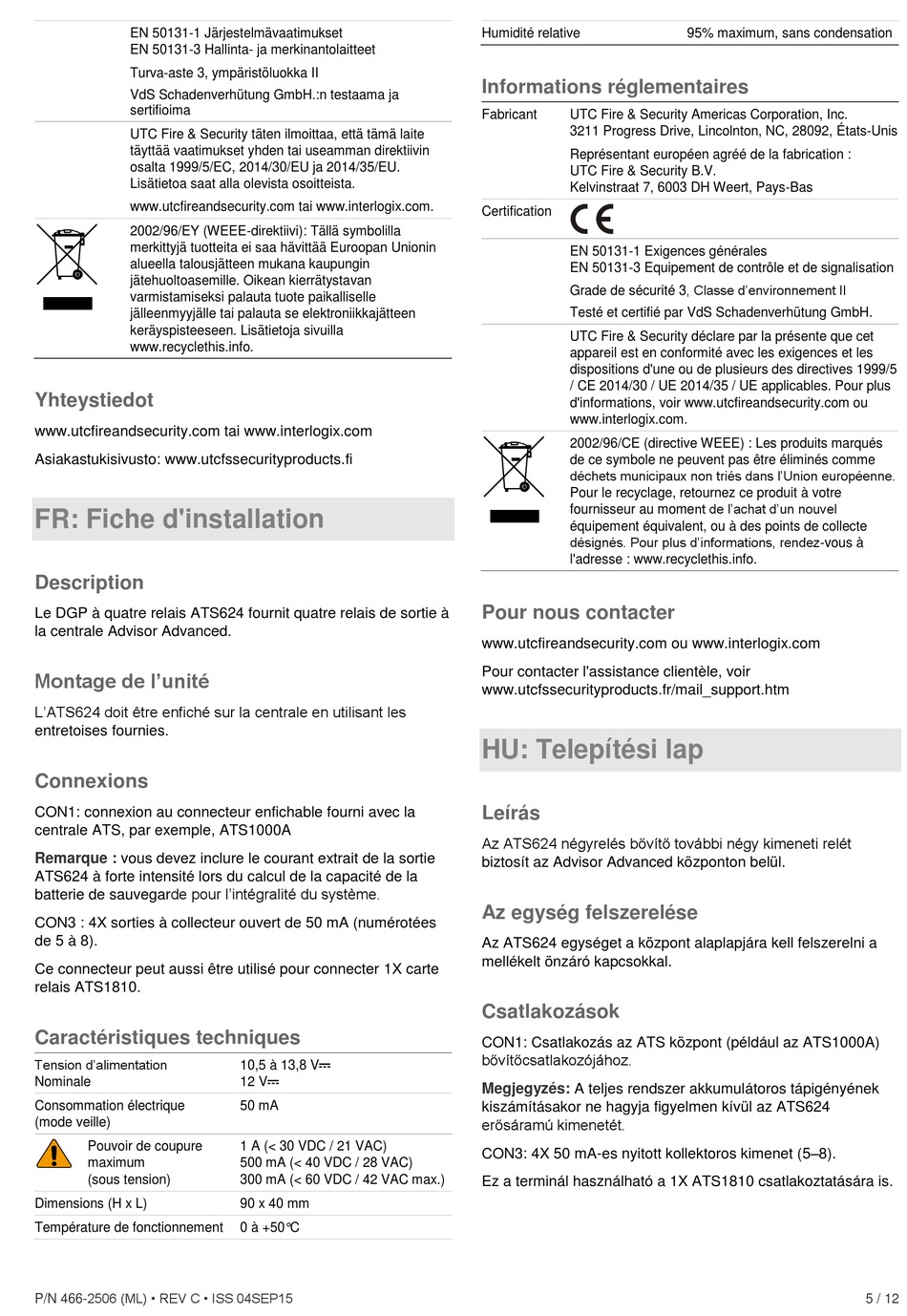

EN 50131-1 Järjestelmävaatimukset
EN 50131-3 Hallinta- ja merkinantolaitteet
Turva-aste 3, ympäristöluokka II
VdS Schadenverhütung GmbH.:n testaama ja
sertifioima
UTC Fire & Security täten ilmoittaa, että tämä laite
täyttää vaatimukset yhden tai useamman direktiivin
osalta 1999/5/EC, 2014/30/EU ja 2014/35/EU.
Lisätietoa saat alla olevista osoitteista.
www.utcfireandsecurity.com tai www.interlogix.com.
2002/96/EY (WEEE-direktiivi): Tällä symbolilla
merkittyjä tuotteita ei saa hävittää Euroopan Unionin
alueella talousjätteen mukana kaupungin
jätehuoltoasemille. Oikean kierrätystavan
varmistamiseksi palauta tuote paikalliselle
jälleenmyyjälle tai palauta se elektroniikkajätteen
keräyspisteeseen. Lisätietoja sivuilla
www.recyclethis.info.
Yhteystiedot
www.utcfireandsecurity.com tai www.interlogix.com
Asiakastukisivusto: www.utcfssecurityproducts.fi
FR: Fiche d'installation
Description
Le DGP à quatre relais ATS624 fournit quatre relais de sortie à
la centrale Advisor Advanced.
Montage de l'unité
L'ATS624 doit être enfiché sur la centrale en utilisant les
entretoises fournies.
Connexions
CON1: connexion au connecteur enfichable fourni avec la
centrale ATS, par exemple, ATS1000A
Remarque : vous devez inclure le courant extrait de la sortie
ATS624 à forte intensité lors du calcul de la capacité de la
batterie de sauvegarde pour l'intégralité du système.
CON3 : 4X sorties à collecteur ouvert de 50 mA (numérotées
de 5 à 8).
Ce connecteur peut aussi être utilisé pour connecter 1X carte
relais ATS1810.
Caractéristiques techniques
Tension d'alimentation
Nominale
Consommation électrique
(mode veille)
Pouvoir de coupure
maximum
(sous tension)
Dimensions (H x L)
Température de fonctionnement
P/N 466-2506 (ML) • REV C • ISS 04SEP15
10,5 à 13,8 V
12 V
50 mA
1 A (< 30 VDC / 21 VAC)
500 mA (< 40 VDC / 28 VAC)
300 mA (< 60 VDC / 42 VAC max.)
90 x 40 mm
0 à +50°C
Humidité relative
Informations réglementaires
Fabricant UTC Fire & Security Americas Corporation, Inc.
3211 Progress Drive, Lincolnton, NC, 28092, États-Unis
Représentant européen agréé de la fabrication :
UTC Fire & Security B.V.
Kelvinstraat 7, 6003 DH Weert, Pays-Bas
Certification
EN 50131-1 Exigences générales
EN 50131-3 Equipement de contrôle et de signalisation
Grade de sécurité 3, Classe d'environnement II
Testé et certifié par VdS Schadenverhütung GmbH.
UTC Fire & Security déclare par la présente que cet
appareil est en conformité avec les exigences et les
dispositions d'une ou de plusieurs des directives 1999/5
/ CE 2014/30 / UE 2014/35 / UE applicables. Pour plus
d'informations, voir www.utcfireandsecurity.com ou
www.interlogix.com.
2002/96/CE (directive WEEE) : Les produits marqués
de ce symbole ne peuvent pas être éliminés comme
déchets municipaux non triés dans l'Union européenne.
Pour le recyclage, retournez ce produit à votre
fournisseur au moment de l'achat d'un nouvel
équipement équivalent, ou à des points de collecte
désignés. Pour plus d'informations, rendez-vous à
l'adresse : www.recyclethis.info.
Pour nous contacter
www.utcfireandsecurity.com ou www.interlogix.com
Pour contacter l'assistance clientèle, voir
www.utcfssecurityproducts.fr/mail_support.htm
HU: Telepítési lap
Leírás
Az ATS624 négyrelés bővítő további négy kimeneti relét
biztosít az Advisor Advanced központon belül.
Az egység felszerelése
Az ATS624 egységet a központ alaplapjára kell felszerelni a
mellékelt önzáró kapcsokkal.
Csatlakozások
CON1: Csatlakozás az ATS központ (például az ATS1000A)
bővítőcsatlakozójához.
Megjegyzés: A teljes rendszer akkumulátoros tápigényének
kiszámításakor ne hagyja figyelmen kívül az ATS624
erősáramú kimenetét.
CON3: 4X 50 mA-es nyitott kollektoros kimenet (5–8).
Ez a terminál használható a 1X ATS1810 csatlakoztatására is.
95% maximum, sans condensation
