ATS624 Four-Relay Expander Installation Sheet
EN CS DA DE ES
FI
1
LK2
CON12
T2
T1
EN: Installation Sheet
Description
ATS624 Four-Relay Expander provides additional four output
relays inside an Advisor Advanced control panel.

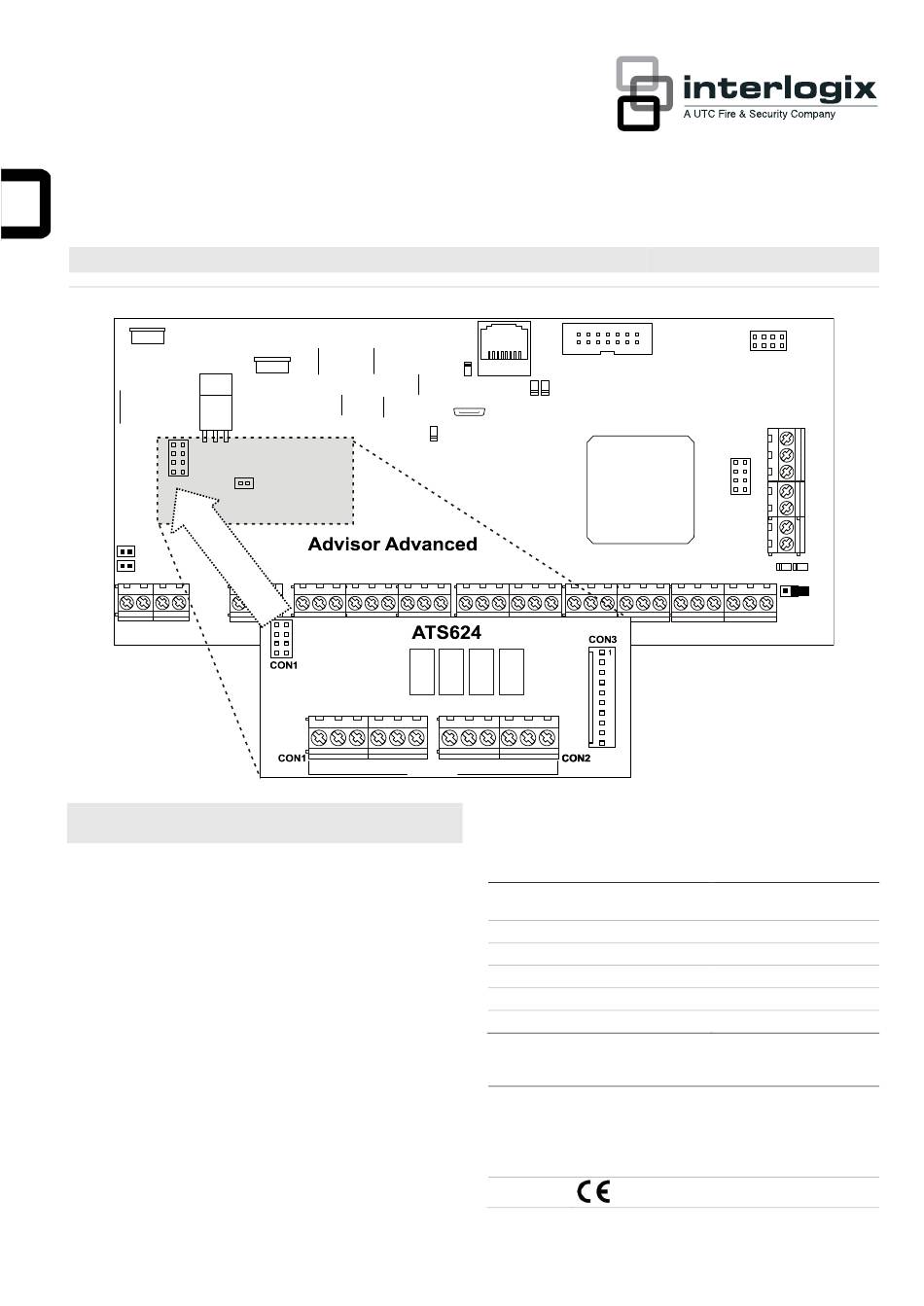

Mounting the unit
The ATS624 unit must be fitted to the main control panel using
provided self-locking pillars.
Connections
CON1: Connection to the plug-in connector provided by the
ATS control panel, for example, ATS1000A.
Note:
Please include the current drawn from the ATS624 high
current output when calculating battery backup capacity for the
whole system.
CON3: Eight 50 mA open collector outputs (number 9 to 16).
© 2014 UTC Fire & Security Americas Corporation, Inc.
FR HU
IT
NL NO PL PT SK SV TR
1NO
1C 1NC
2NO 2C 2NC
RELAY 1-4
MI
IP
USB
F
3NO 3C 3NC 4NO 4C 4NC
This terminal can also be used to connect 2X ATS1810.
Technical specifications
Supply voltage
Nominal
Current consumption (standby)
Relay output current (each)
Dimensions (H x W)
Operating temperature
Relative humidity
Regulatory information
Manufacturer
UTC Fire & Security Americas Corporation, Inc.
3211 Progress Drive, Lincolnton, NC, 28092, USA
Authorized EU manufacturing representative:
UTC Fire & Security B.V.
Kelvinstraat 7, 6003 DH Weert, Netherlands
Certification
1 / 10
CON16
CON13
Tx
10.5 to 13.8 V
12 V
50 mA
50 mA max.
90 x 40 mm
0 to +50°C
95% max., noncondensing
P/N 466-2506 (ML) • REV A • ISS 18APR14
