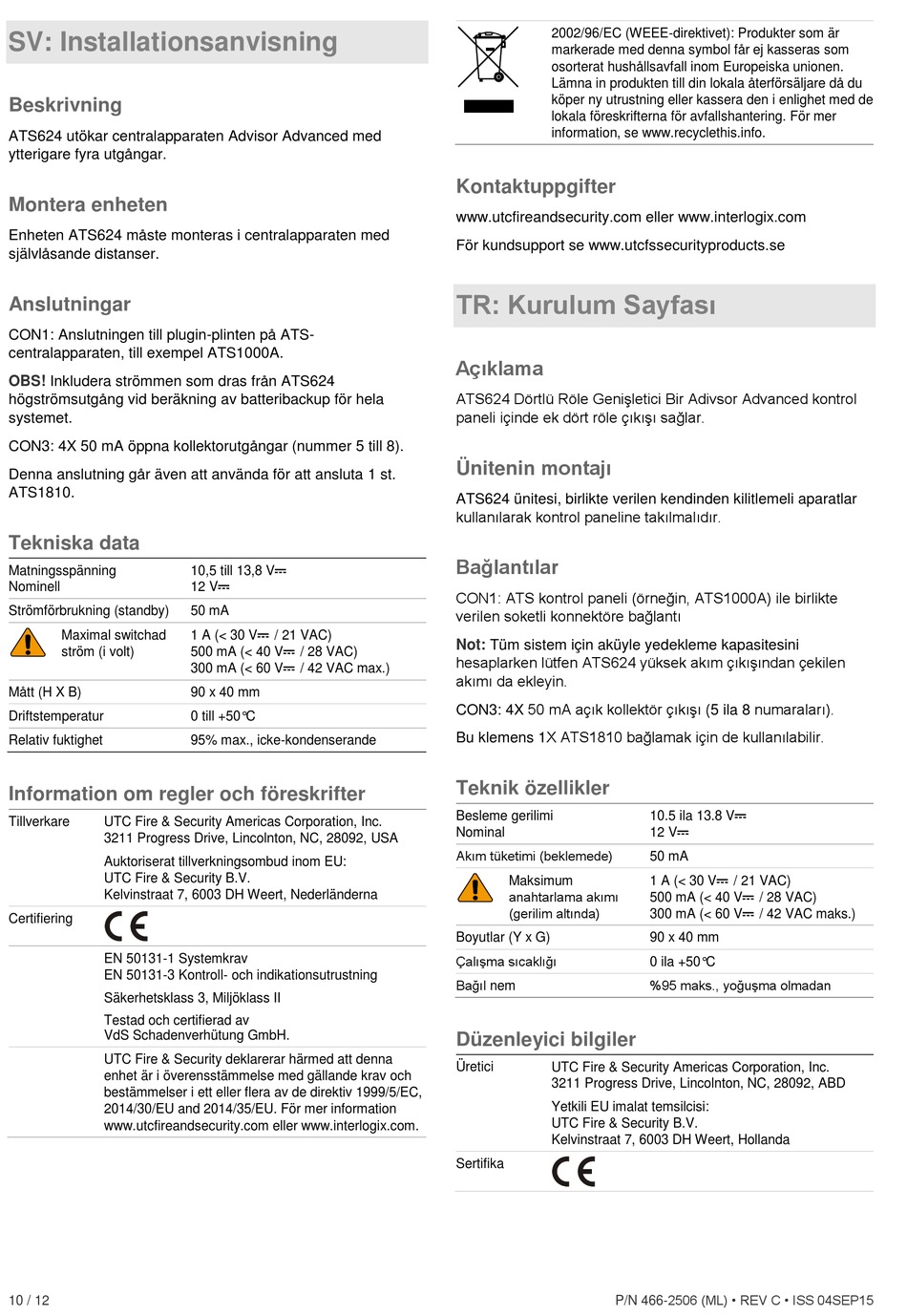

Interlogix ATS624 Installation Seite 10

SV: Installationsanvisning
Beskrivning
ATS624 utökar centralapparaten Advisor Advanced med
ytterigare fyra utgångar.
Montera enheten
Enheten ATS624 måste monteras i centralapparaten med
självlåsande distanser.
Anslutningar
CON1: Anslutningen till plugin-plinten på ATS-
centralapparaten, till exempel ATS1000A.
OBS! Inkludera strömmen som dras från ATS624
högströmsutgång vid beräkning av batteribackup för hela
systemet.
CON3: 4X 50 mA öppna kollektorutgångar (nummer 5 till 8).
Denna anslutning går även att använda för att ansluta 1 st.
ATS1810.
Tekniska data
Matningsspänning
Nominell
Strömförbrukning (standby)
Maximal switchad
ström (i volt)
Mått (H X B)
Driftstemperatur
Relativ fuktighet
Information om regler och föreskrifter
Tillverkare UTC Fire & Security Americas Corporation, Inc.
3211 Progress Drive, Lincolnton, NC, 28092, USA
Auktoriserat tillverkningsombud inom EU:
UTC Fire & Security B.V.
Kelvinstraat 7, 6003 DH Weert, Nederländerna
Certifiering
EN 50131-1 Systemkrav
EN 50131-3 Kontroll- och indikationsutrustning
Säkerhetsklass 3, Miljöklass II
Testad och certifierad av
VdS Schadenverhütung GmbH.
UTC Fire & Security deklarerar härmed att denna
enhet är i överensstämmelse med gällande krav och
bestämmelser i ett eller flera av de direktiv 1999/5/EC,
2014/30/EU and 2014/35/EU. För mer information
www.utcfireandsecurity.com eller www.interlogix.com.
10 / 12
10,5 till 13,8 V
12 V
50 mA
1 A (< 30 V / 21 VAC)
500 mA (< 40 V / 28 VAC)
300 mA (< 60 V / 42 VAC max.)
90 x 40 mm
0 till +50°C
95% max., icke-kondenserande
2002/96/EC (WEEE-direktivet): Produkter som är
markerade med denna symbol får ej kasseras som
osorterat hushållsavfall inom Europeiska unionen.
Lämna in produkten till din lokala återförsäljare då du
köper ny utrustning eller kassera den i enlighet med de
lokala föreskrifterna för avfallshantering. För mer
information, se www.recyclethis.info.
Kontaktuppgifter
www.utcfireandsecurity.com eller www.interlogix.com
För kundsupport se www.utcfssecurityproducts.se
TR: Kurulum Sayfası
Açıklama
ATS624 Dörtlü Röle Genişletici Bir Adivsor Advanced kontrol
paneli içinde ek dört röle çıkışı sağlar.
Ünitenin montajı
ATS624 ünitesi, birlikte verilen kendinden kilitlemeli aparatlar
kullanılarak kontrol paneline takılmalıdır.
Bağlantılar
CON1: ATS kontrol paneli (örneğin, ATS1000A) ile birlikte
verilen soketli konnektöre bağlantı
Not: Tüm sistem için aküyle yedekleme kapasitesini
hesaplarken lütfen ATS624 yüksek akım çıkışından çekilen
akımı da ekleyin.
CON3: 4X 50 mA açık kollektör çıkışı (5 ila 8 numaraları).
Bu klemens 1X ATS1810 bağlamak için de kullanılabilir.
Teknik özellikler
Besleme gerilimi
Nominal
Akım tüketimi (beklemede)
Maksimum
anahtarlama akımı
(gerilim altında)
Boyutlar (Y x G)
Çalışma sıcaklığı
Bağıl nem
Düzenleyici bilgiler
Üretici UTC Fire & Security Americas Corporation, Inc.
3211 Progress Drive, Lincolnton, NC, 28092, ABD
Yetkili EU imalat temsilcisi:
UTC Fire & Security B.V.
Kelvinstraat 7, 6003 DH Weert, Hollanda
Sertifika
P/N 466-2506 (ML) • REV C • ISS 04SEP15
10.5 ila 13.8 V
12 V
50 mA
1 A (< 30 V / 21 VAC)
500 mA (< 40 V / 28 VAC)
300 mA (< 60 V / 42 VAC maks.)
90 x 40 mm
0 ila +50°C
%95 maks., yoğuşma olmadan
