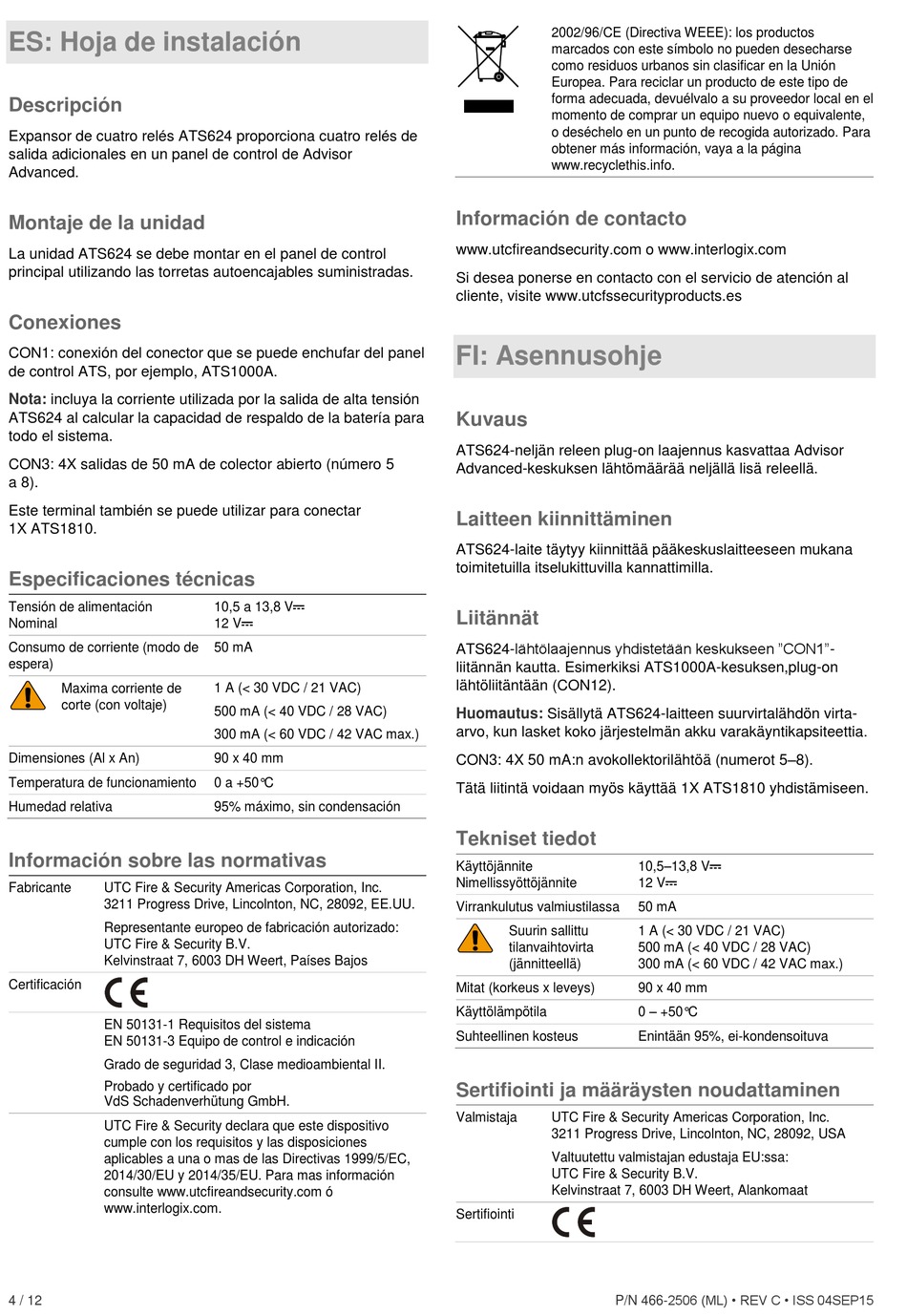

Interlogix ATS624 Installation Seite 4

ES: Hoja de instalación
Descripción
Expansor de cuatro relés ATS624 proporciona cuatro relés de
salida adicionales en un panel de control de Advisor
Advanced.
Montaje de la unidad
La unidad ATS624 se debe montar en el panel de control
principal utilizando las torretas autoencajables suministradas.
Conexiones
CON1: conexión del conector que se puede enchufar del panel
de control ATS, por ejemplo, ATS1000A.
Nota: incluya la corriente utilizada por la salida de alta tensión
ATS624 al calcular la capacidad de respaldo de la batería para
todo el sistema.
CON3: 4X salidas de 50 mA de colector abierto (número 5
a 8).
Este terminal también se puede utilizar para conectar
1X ATS1810.
Especificaciones técnicas
Tensión de alimentación
Nominal
Consumo de corriente (modo de
espera)
Maxima corriente de
corte (con voltaje)
Dimensiones (Al x An)
Temperatura de funcionamiento
Humedad relativa
Información sobre las normativas
Fabricante UTC Fire & Security Americas Corporation, Inc.
3211 Progress Drive, Lincolnton, NC, 28092, EE.UU.
Representante europeo de fabricación autorizado:
UTC Fire & Security B.V.
Kelvinstraat 7, 6003 DH Weert, Países Bajos
Certificación
EN 50131-1 Requisitos del sistema
EN 50131-3 Equipo de control e indicación
Grado de seguridad 3, Clase medioambiental II.
Probado y certificado por
VdS Schadenverhütung GmbH.
UTC Fire & Security declara que este dispositivo
cumple con los requisitos y las disposiciones
aplicables a una o mas de las Directivas 1999/5/EC,
2014/30/EU y 2014/35/EU. Para mas información
consulte www.utcfireandsecurity.com ó
www.interlogix.com.
4 / 12
10,5 a 13,8 V
12 V
50 mA
1 A (< 30 VDC / 21 VAC)
500 mA (< 40 VDC / 28 VAC)
300 mA (< 60 VDC / 42 VAC max.)
90 x 40 mm
0 a +50°C
95% máximo, sin condensación
2002/96/CE (Directiva WEEE): los productos
marcados con este símbolo no pueden desecharse
como residuos urbanos sin clasificar en la Unión
Europea. Para reciclar un producto de este tipo de
forma adecuada, devuélvalo a su proveedor local en el
momento de comprar un equipo nuevo o equivalente,
o deséchelo en un punto de recogida autorizado. Para
obtener más información, vaya a la página
www.recyclethis.info.
Información de contacto
www.utcfireandsecurity.com o www.interlogix.com
Si desea ponerse en contacto con el servicio de atención al
cliente, visite www.utcfssecurityproducts.es
FI: Asennusohje
Kuvaus
ATS624-neljän releen plug-on laajennus kasvattaa Advisor
Advanced-keskuksen lähtömäärää neljällä lisä releellä.
Laitteen kiinnittäminen
ATS624-laite täytyy kiinnittää pääkeskuslaitteeseen mukana
toimitetuilla itselukittuvilla kannattimilla.
Liitännät
ATS624-lähtölaajennus yhdistetään keskukseen "CON1"-
liitännän kautta. Esimerkiksi ATS1000A-kesuksen,plug-on
lähtöliitäntään (CON12).
Huomautus: Sisällytä ATS624-laitteen suurvirtalähdön virta-
arvo, kun lasket koko järjestelmän akku varakäyntikapsiteettia.
CON3: 4X 50 mA:n avokollektorilähtöä (numerot 5–8).
Tätä liitintä voidaan myös käyttää 1X ATS1810 yhdistämiseen.
Tekniset tiedot
Käyttöjännite
Nimellissyöttöjännite
Virrankulutus valmiustilassa
Suurin sallittu
tilanvaihtovirta
(jännitteellä)
Mitat (korkeus x leveys)
Käyttölämpötila
Suhteellinen kosteus
Sertifiointi ja määräysten noudattaminen
Valmistaja
UTC Fire & Security Americas Corporation, Inc.
3211 Progress Drive, Lincolnton, NC, 28092, USA
Valtuutettu valmistajan edustaja EU:ssa:
UTC Fire & Security B.V.
Kelvinstraat 7, 6003 DH Weert, Alankomaat
Sertifiointi
P/N 466-2506 (ML) • REV C • ISS 04SEP15
10,5–13,8 V
12 V
50 mA
1 A (< 30 VDC / 21 VAC)
500 mA (< 40 VDC / 28 VAC)
300 mA (< 60 VDC / 42 VAC max.)
90 x 40 mm
0 – +50°C
Enintään 95%, ei-kondensoituva
