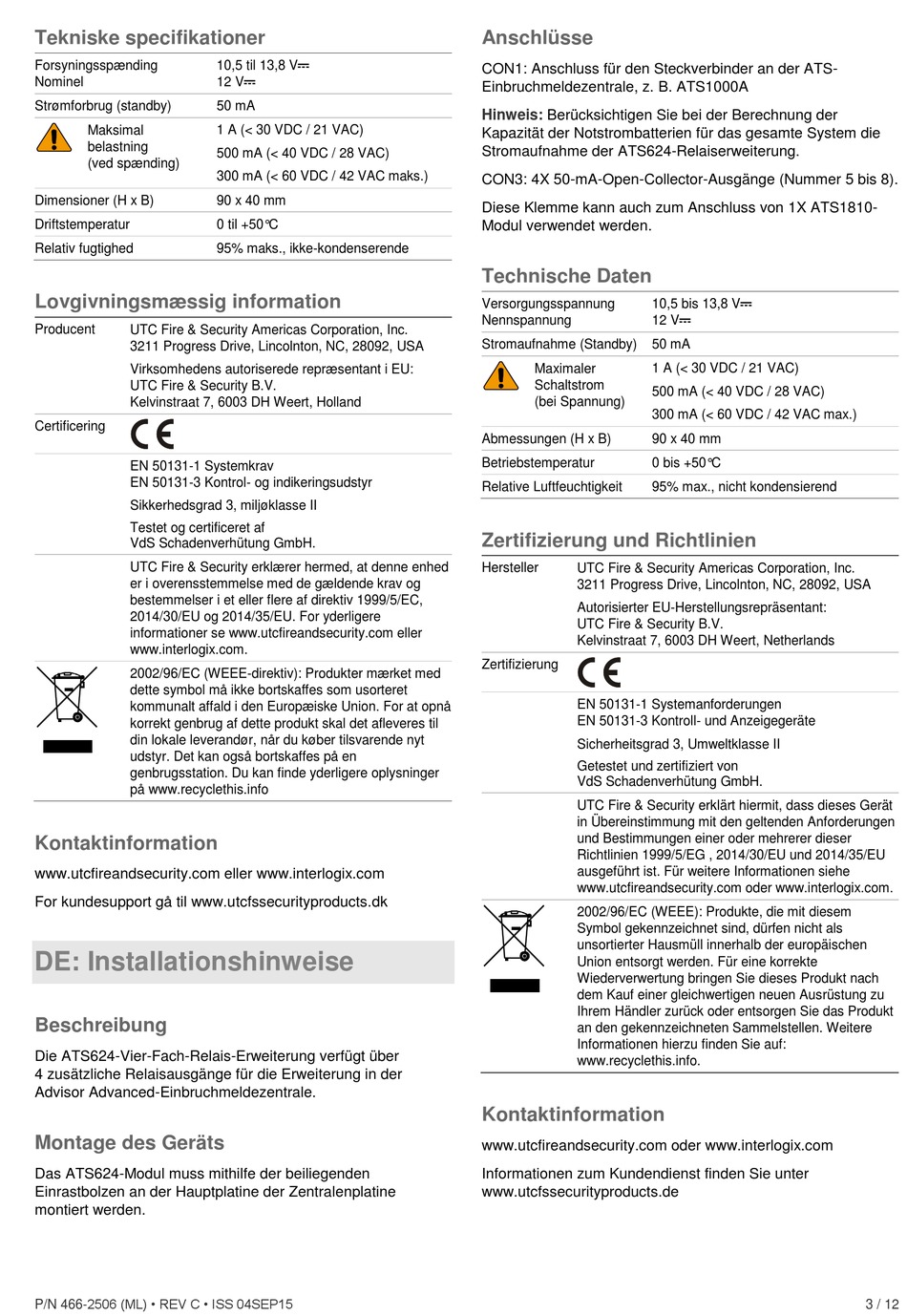

Interlogix ATS624 Installation Seite 3

Tekniske specifikationer
Forsyningsspænding
Nominel
Strømforbrug (standby)
Maksimal
belastning
(ved spænding)
Dimensioner (H x B)
Driftstemperatur
Relativ fugtighed
Lovgivningsmæssig information
Producent UTC Fire & Security Americas Corporation, Inc.
3211 Progress Drive, Lincolnton, NC, 28092, USA
Virksomhedens autoriserede repræsentant i EU:
UTC Fire & Security B.V.
Kelvinstraat 7, 6003 DH Weert, Holland
Certificering
EN 50131-1 Systemkrav
EN 50131-3 Kontrol- og indikeringsudstyr
Sikkerhedsgrad 3, miljøklasse II
Testet og certificeret af
VdS Schadenverhütung GmbH.
UTC Fire & Security erklærer hermed, at denne enhed
er i overensstemmelse med de gældende krav og
bestemmelser i et eller flere af direktiv 1999/5/EC,
2014/30/EU og 2014/35/EU. For yderligere
informationer se www.utcfireandsecurity.com eller
www.interlogix.com.
2002/96/EC (WEEE-direktiv): Produkter mærket med
dette symbol må ikke bortskaffes som usorteret
kommunalt affald i den Europæiske Union. For at opnå
korrekt genbrug af dette produkt skal det afleveres til
din lokale leverandør, når du køber tilsvarende nyt
udstyr. Det kan også bortskaffes på en
genbrugsstation. Du kan finde yderligere oplysninger
på www.recyclethis.info
Kontaktinformation
www.utcfireandsecurity.com eller www.interlogix.com
For kundesupport gå til www.utcfssecurityproducts.dk
DE: Installationshinweise
Beschreibung
Die ATS624-Vier-Fach-Relais-Erweiterung verfügt über
4 zusätzliche Relaisausgänge für die Erweiterung in der
Advisor Advanced-Einbruchmeldezentrale.
Montage des Geräts
Das ATS624-Modul muss mithilfe der beiliegenden
Einrastbolzen an der Hauptplatine der Zentralenplatine
montiert werden.
P/N 466-2506 (ML) • REV C • ISS 04SEP15
10,5 til 13,8 V
12 V
50 mA
1 A (< 30 VDC / 21 VAC)
500 mA (< 40 VDC / 28 VAC)
300 mA (< 60 VDC / 42 VAC maks.)
90 x 40 mm
0 til +50°C
95% maks., ikke-kondenserende
Anschlüsse
CON1: Anschluss für den Steckverbinder an der ATS-
Einbruchmeldezentrale, z. B. ATS1000A
Hinweis: Berücksichtigen Sie bei der Berechnung der
Kapazität der Notstrombatterien für das gesamte System die
Stromaufnahme der ATS624-Relaiserweiterung.
CON3: 4X 50-mA-Open-Collector-Ausgänge (Nummer 5 bis 8).
Diese Klemme kann auch zum Anschluss von 1X ATS1810-
Modul verwendet werden.
Technische Daten
Versorgungsspannung 10,5 bis 13,8 V
Nennspannung 12 V
Stromaufnahme (Standby) 50 mA
1 A (< 30 VDC / 21 VAC)
Maximaler
Schaltstrom
500 mA (< 40 VDC / 28 VAC)
(bei Spannung)
300 mA (< 60 VDC / 42 VAC max.)
Abmessungen (H x B) 90 x 40 mm
Betriebstemperatur 0 bis +50°C
Relative Luftfeuchtigkeit 95% max., nicht kondensierend
Zertifizierung und Richtlinien
Hersteller UTC Fire & Security Americas Corporation, Inc.
3211 Progress Drive, Lincolnton, NC, 28092, USA
Autorisierter EU-Herstellungsrepräsentant:
UTC Fire & Security B.V.
Kelvinstraat 7, 6003 DH Weert, Netherlands
Zertifizierung
EN 50131-1 Systemanforderungen
EN 50131-3 Kontroll- und Anzeigegeräte
Sicherheitsgrad 3, Umweltklasse II
Getestet und zertifiziert von
VdS Schadenverhütung GmbH.
UTC Fire & Security erklärt hiermit, dass dieses Gerät
in Übereinstimmung mit den geltenden Anforderungen
und Bestimmungen einer oder mehrerer dieser
Richtlinien 1999/5/EG , 2014/30/EU und 2014/35/EU
ausgeführt ist. Für weitere Informationen siehe
www.utcfireandsecurity.com oder www.interlogix.com.
2002/96/EC (WEEE): Produkte, die mit diesem
Symbol gekennzeichnet sind, dürfen nicht als
unsortierter Hausmüll innerhalb der europäischen
Union entsorgt werden. Für eine korrekte
Wiederverwertung bringen Sie dieses Produkt nach
dem Kauf einer gleichwertigen neuen Ausrüstung zu
Ihrem Händler zurück oder entsorgen Sie das Produkt
an den gekennzeichneten Sammelstellen. Weitere
Informationen hierzu finden Sie auf:
www.recyclethis.info.
Kontaktinformation
www.utcfireandsecurity.com oder www.interlogix.com
Informationen zum Kundendienst finden Sie unter
www.utcfssecurityproducts.de
3 / 12
