Applikatorkopf
Wechsel des
Applikatorkopfes
Hinweis:
Hinweise zur Bedienung
Für die Anwendung steht ein 39 mm-Applikatorkopf zur Verfügung.
Zum Wechseln des Applikatorkopfes das Handstück mit einer Hand
festhalten und den Applikatorkopf mit der anderen Hand gegen den
Uhrzeigersinn aus dem Handstück drehen. Den neuen Kopf dann im
Uhrzeigersinn bis zum Anschlag eindrehen.
Der Applikatorkopf ist ein Verschleißteil und muss nach einer bestimmten
Nutzungsdauer ausgetauscht werden.
Eine Verformung bzw. Verkürzung des hinteren Aufschlagdoms in
geringem Rahmen ist ohne Einfluss auf die Funktionalität.
Bei größerer Verformung des Aufschlagdoms oder starker Verkürzung ist
der Applikatorkopf auszutauschen.

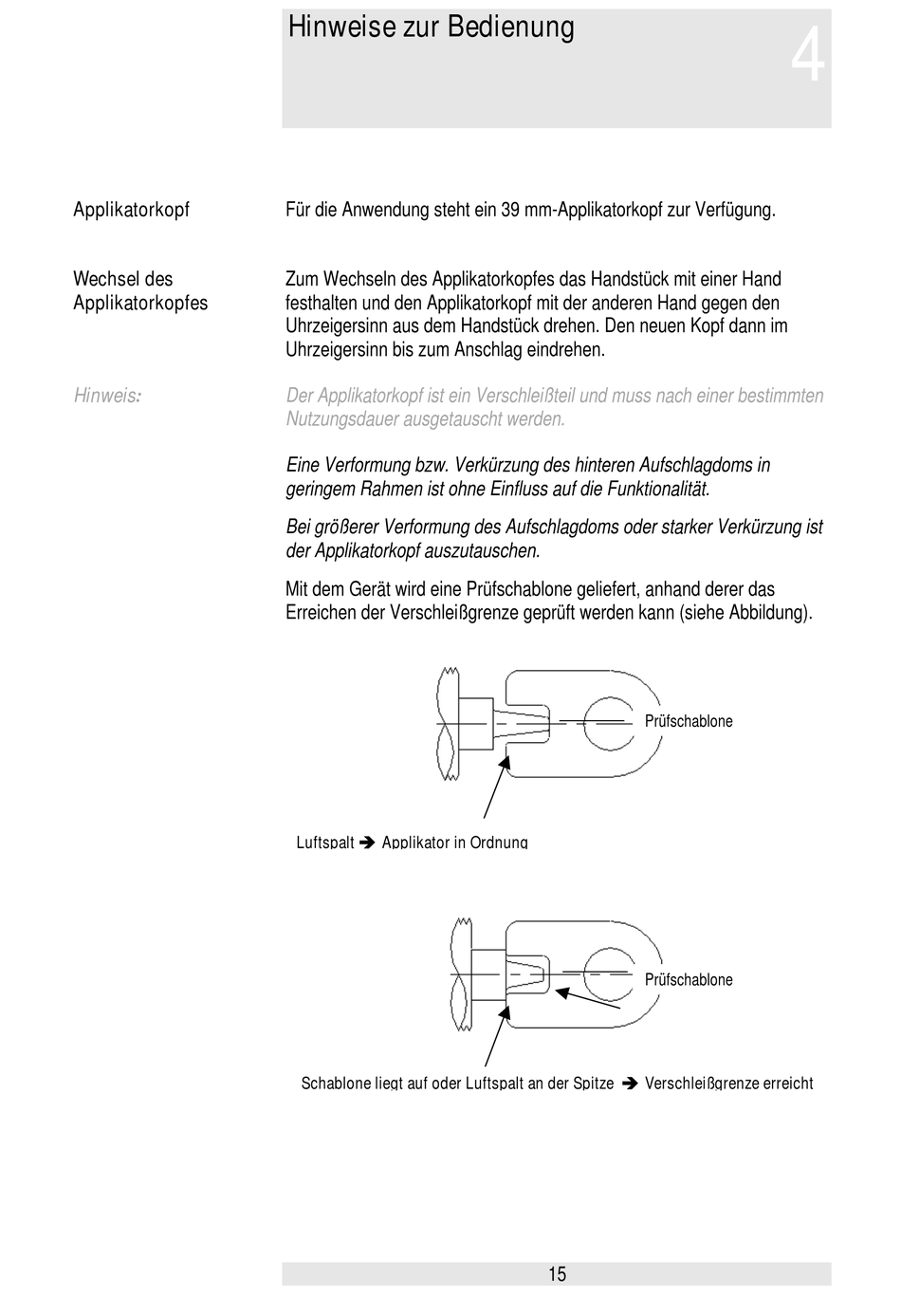

Mit dem Gerät wird eine Prüfschablone geliefert, anhand derer das
Erreichen der Verschleißgrenze geprüft werden kann (siehe Abbildung).
Luftspalt Applikator in Ordnung
Schablone liegt auf oder Luftspalt an der Spitze Verschleißgrenze erreicht
Prüfschablone
Prüfschablone
15
4
