LA 60S-TUR
4

Accessoires

4.1 Vanne d'inversion 4 voies
externe
La vanne d'inversion 4 voies externe (Y12) permet un fonction-
nement de la pompe à chaleur air/eau réversible optimisé pour
le chauffage et le rafraîchissement. Grâce à la commutation du
sens de l'écoulement, l'échangeur thermique de la pompe à
chaleur est traversé de manière optimale à contre-courant,
aussi bien en mode chauffage qu'en mode rafraîchissement.
L'organe moteur électrique nécessaire à la commutation auto-
matique est commandé par le gestionnaire de pompe à chaleur
(courant de commutation max. admissible 2 A).
La vanne d'inversion 4 voies externe avec un temps de réglage
de 30 secondes max. assure une commutation du débit d'eau
sans perte de mélange sur toute la plage de températures d'ex-
ploitation.
L'installation de la vanne d'inversion 4 voies disponible comme
accessoire est nécessaire pour atteindre la puissance calori-
fique ou la puissance de rafraîchissement et le coefficient de
performance indiqués dans les informations sur les appareils.
Les plages d'utilisation indiquées ne sont respectées qu'avec
cet accessoire. Les instructions jointes à la vanne contiennent
une description précise de son montage.
ATTENTION !
En cas d'utilisation de la pompe à chaleur avec la vanne
d'inversion 4 voies externe, il est indispensable de réaliser les
raccordements hydrauliques selon les instructions jointes à la
vanne. Ces instructions décrivent la procédure précise à
suivre pour un montage correct du système hydraulique. Le
changement du sens d'écoulement en mode chauffage et en
mode rafraîchissement doit être contrôlé dans le cadre de la
mise en service.
Les schémas hydrauliques joints en annexe représentent la
structure de base.
www.glendimplex.de
5

Transport

ATTENTION !
Lors du transport, l'angle d'inclinaison de la pompe à chaleur
ne doit pas dépasser 45° (quel que soit le sens).
Le transport vers l'emplacement définitif doit de préférence
s'effectuer sur une palette. L'appareil de base peut être trans-
porté avec un chariot élévateur ou une grue.
Après le grutage, les anneaux de transport doivent être dévis-
sés et les orifices obturés avec les bouchons de fermeture four-
nis.
Sur l'emplacement définitif, les cales de transport doivent être
retirées des deux côtés de l'appareil (au niveau du sol).
ATTENTION !
Les cales de transport doivent être retirées avant la mise en
service.
452163.66.79 · FD 0003
Français

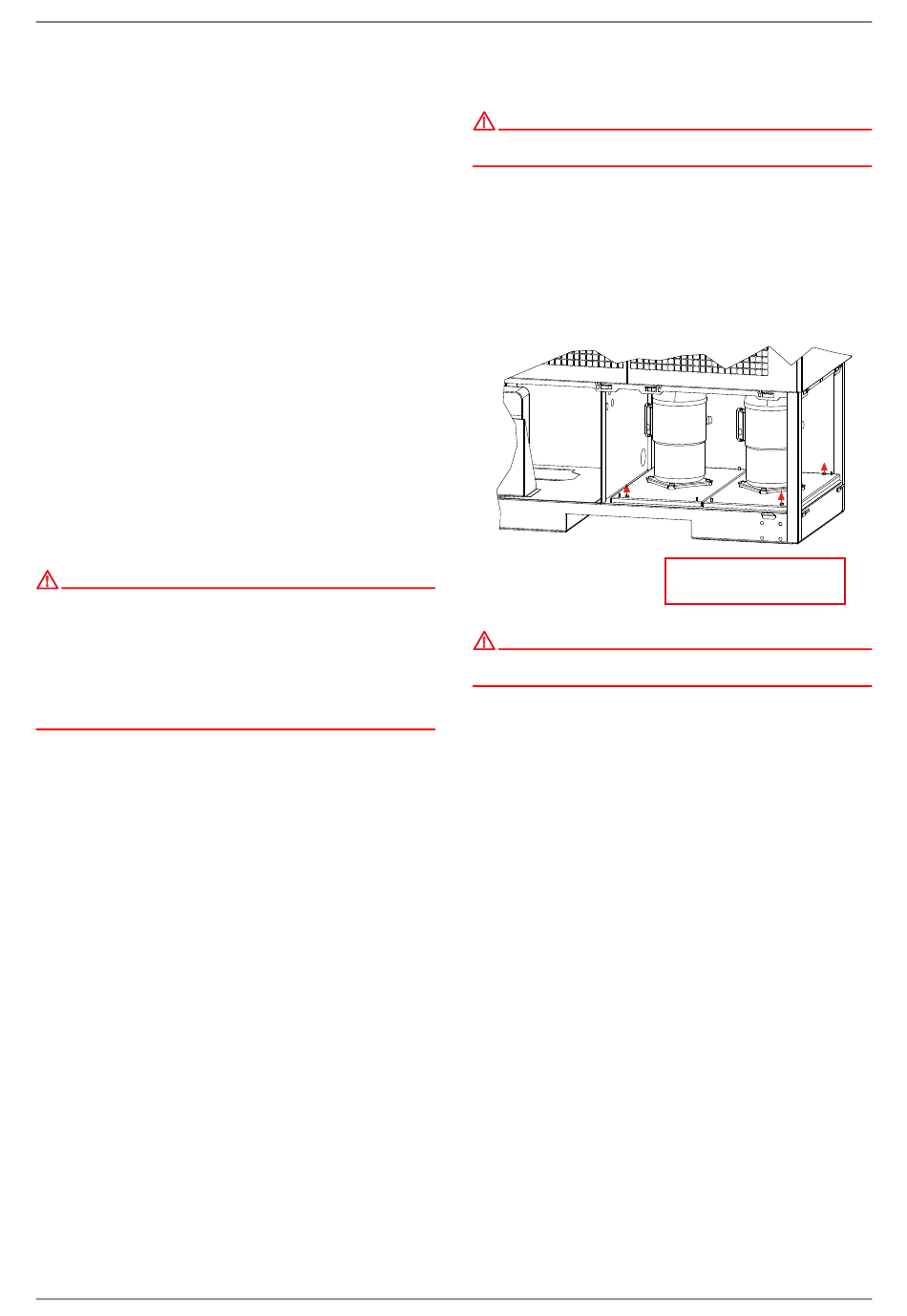

Éliminer/visser
le blocage de transport (4x)
FR-5
