Verdrahtung

Inbetriebnahme des Systems: Schritt 2
Die Transmitteranschlüsse bei ausgeschalteter Stromversorgung
verdrahten. Zu diesem Zeitpunkt müssen alle angeschlossenen 4 bis
20 mA- und relaisbetätigten Ausgangsgeräte offl ine sein. Den Sensor
(S. 8), den Strom (S. 9) sowie den Open-Kollektor und das/die Relais
(S. 10) verdrahten.
Hinweise zur Verdrahtung:
• Sensor- oder Gleichstromkabel nicht in einem Installationsrohr mit
Wechselstromleitungen verlegen. Elektrische Störungen können das
Sensorsignal beeinfl ussen.
• Das Verlegen der Sensorkabel in geerdeten Installationsrohren aus Metall
kann elektrischen Störungen und mechanischen Schäden vorbeugen.
• Die Kabeleinführungen abdichten, um Feuchtigkeitsschäden zu verhindern.
• Jeweils nur einen Draht in einen Anschluss einführen.
• Doppelkabel außerhalb des Anschlusses spleißen oder entsprechende
Aderendhülsen mit einem Durchmesser von max. 2 mm verwenden.
mit anderer Verdrahtung bündeln.
Andernfalls können der 9900-Sender, das Relaismodul
und das Batch-Modul beschädigt werden.

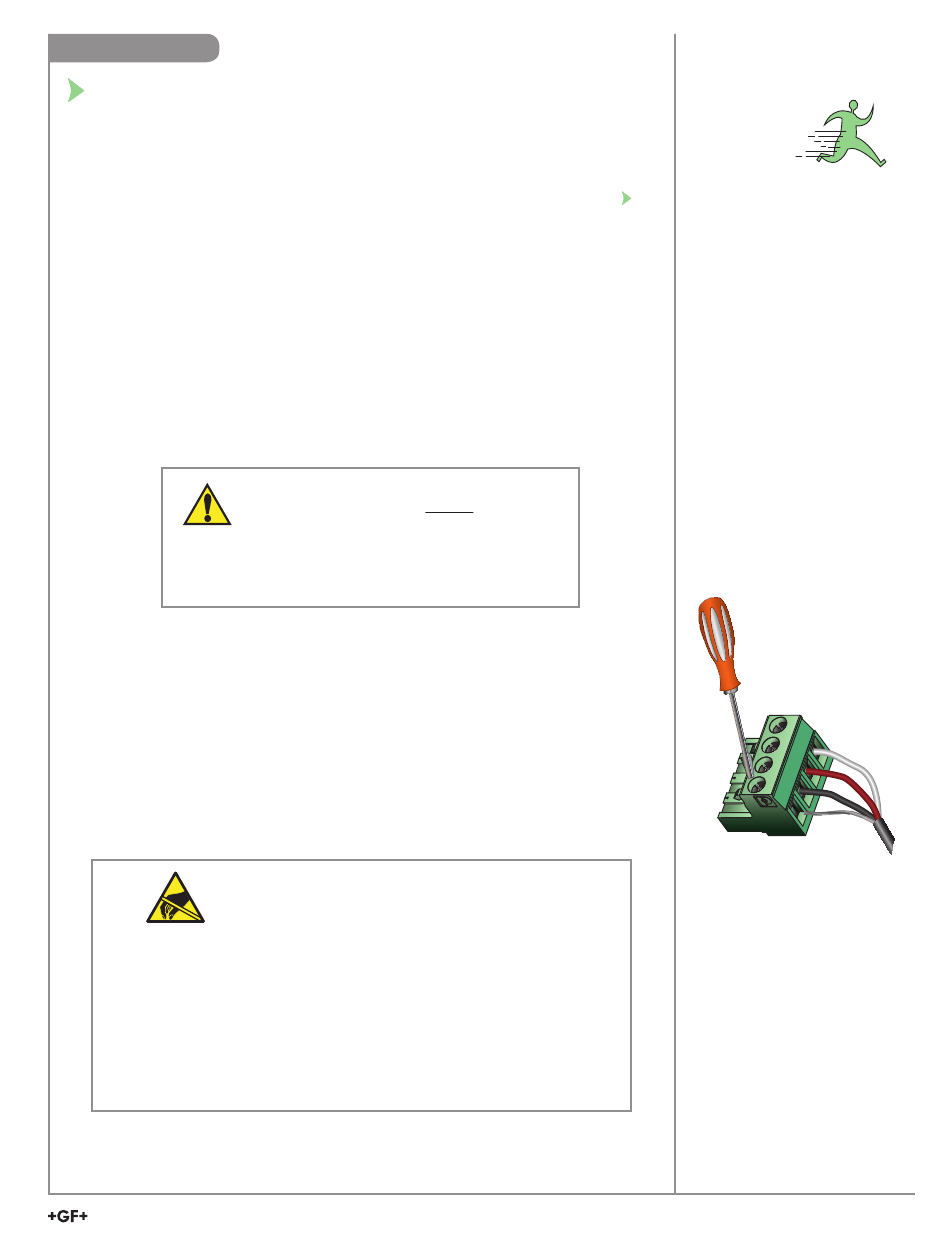

Alle Verdrahtungsanschlüsse am 9900-1BC erfolgen über entfernbare
Anschlussstecker.
Allgemeine Informationen:
• Die Anschlüsse akzeptieren Drahtstärken von 12 bis 24 AWG.
• Um das Ausfransen zu verhindern, die Drahtenden 7 mm abisolieren
und Aderendhülsen verwenden.
• Das Drahtende bzw. die Aderendhülse vollständig in den Anschluss
einführen und mit der Schraube sichern.
• Die Wechselstromleiter, die ggf. an den internen Relais angeschlossen sind,
dürfen niemals mit der Niederspannungsverdrahtung in Berührung kommen.
Elektrostatische Entladung vermeiden.
• Die Handhabung der Plug-in-Module minimieren, um die
Wahrscheinlichkeit von Schäden aufgrund von elektrostatischer
Entladung zu reduzieren.
• Module an den Kanten handhaben. Niemals freigelegte Schaltkreise
oder Kontakte berühren.
• Bei der Handhabung der Module ein Antistatik-Armband tragen, auf
einer Antistatik-Matte stehen oder mit einer Hand ein ordnungsgemäß
geerdetes Rohr oder anderes ordnungsgemäß geerdetes Metall berühren.
Nächster Schritt: Systemeinrichtung (Schritt 3).
VORSICHT:
Relaismodulverdrahtung NICHT
VORSICHT:
Erforderliche Werkzeuge
• Kreuzschlitzschraubendreher
• Schlitzschraubendreher
• Abisolierzange
9900-1BC Batch Controller Produktanleitung
7
