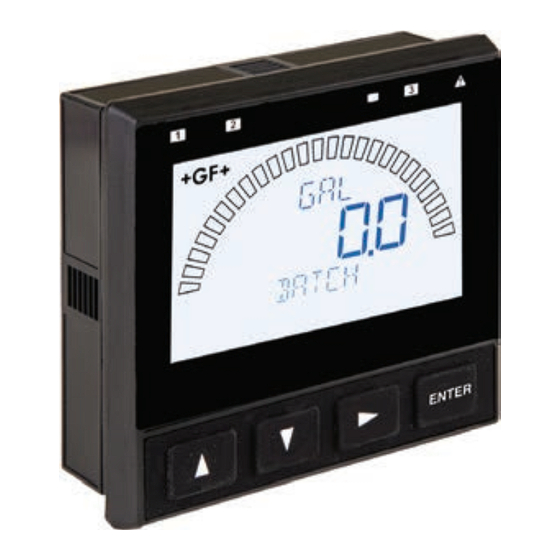

Signet 9900-1BC Batch Controller
*3-9900-1BC.090*
3-9900-1BC.090-1 Rev. 6 05/20
Schaltschrankinstallation
•
English
•
Deutsch
•
Français
•
Español
中文
•
Deutsch
Achten Sie auf das Schnellstartsymbol,
Kompatibilität
Der Signet 9900-1BC Chargen-Controller ist mit den 515 (8510), 525, 2536 (8512),
2537 und 2540 Schaufelrad-Durchfl usssensoren, 2551 und 2552 elektromagnetischen
Eintauch-Durchfl usssensoren, dem 2580 FlowtraMag Durchfl usssensor sowie den 2000,
2507 und 2100 Inline-Durchfl usssensoren von Signet kompatibel.
Beschreibung
Der neue 9900-1BC Batch Controller umfasst Folgendes:
• Signet 9900 Transmitter (Generation II) 3-9900-1P
• Signet Relaismodul 3-9900.393
• Signet Chargenmodul 3-9900.397
Hinweis:
Das Batch-Modul (3-9900.397) erfordert 9900 Transmitter Generation
II oder später. Den Versionsstand des 9900 Transmitters im Menü
OPTIONS (Optionen) überprüfen.
Vorsicht:
Nach einem Stromausfall muss vor
dem Fortsetzen einer Charge die
Chargeneinstellung überprüft werden. Bei
Nichtbeachtung dieser Anweisung besteht die
Gefahr einer Überfüllung des Behälters.
Produktanleitung
um den neuen 9900-1BC im
Handumdrehen einzurichten.
Deutsch
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für GF Signet 9900-1BC
Inhaltszusammenfassung für GF Signet 9900-1BC
-
Seite 1: Kompatibilität
9900-1BC im Handumdrehen einzurichten. Kompatibilität Der Signet 9900-1BC Chargen-Controller ist mit den 515 (8510), 525, 2536 (8512), 2537 und 2540 Schaufelrad-Durchfl usssensoren, 2551 und 2552 elektromagnetischen Eintauch-Durchfl usssensoren, dem 2580 FlowtraMag Durchfl usssensor sowie den 2000, 2507 und 2100 Inline-Durchfl usssensoren von Signet kompatibel. -
Seite 2: Inhaltsverzeichnis
Alle zurückgesandten Garantiereparaturen und Reparaturen Garantieinformationen ..........2 außerhalb der Garantiedauer müssen ein vollständig ausgefülltes Serviceformular einschließen, und die Produktregistrierung ..........2 Produkte müssen an Ihre örtliche GF Geschäftsstelle oder Abmessungen............3 an Ihren Händler zurückgegeben werden. Produkte, die Installation ..............3 ohne ein Serviceformular zurückgesendet werden, werden Module ..............4... -
Seite 3: Abmessungen
Abmessungen 29,97 mm 99,06 mm (1,18 in.) (3,90 in.) 54,10 mm (2,13 in.) 91,44 mm 99,06 mm (3,60 in.) (3,90 in.) 8,13 mm (0,32 in.) Installation Inbetriebnahme des Systems: Schritt 1 Installationsort des Instruments vorbereiten. Falls die Rückseite des Instruments bei der Installation nur schwer zugänglich ist, zuerst die Verdrahtung der entfernbaren Anschlussstecker vornehmen und dann am 9900 Transmitter anschließen. -
Seite 4: Module
Module Chargenmodul Ein 9900 Transmitter (Generation II) kann durch Einstecken eines Chargenmoduls (3-9900.397) in einen Batch Controller konvertiert werden. Optionale Modulverdrahtung: • Zur Fernsteuerung des Stoppens, Startens oder Fortsetzens einer Charge einen externen Schalter oder einen Tastenblock (kundenseitig bereitgestellt) verdrahten. •... -
Seite 5: Anschlussidentifizierung
Anschlussidentifizierung Anschlüsse 1-2: Gleichstrom • Für das Instrument erforderlich • Versorgt die Sensoren, Relais und die LCD-Hintergrundbeleuchtung mit Strom Anschlüsse 3-4: 4 bis 20 mA Der 9900-1BC erfordert • Passiver 4 bis 20 mA-Ausgang geregelte 10,8 bis 35,2 VDC Anschlüsse 5-6: Open-Kollektor (24 VDC nominal) von einer •... -
Seite 6: Software
Softwareversion 25-04 verfügen. Anweisungen zum Bestimmen der Firmware-Version des 9900 Transmitters sind unten aufgeführt. Wenn Ihr Gerät eine ältere Firmware-Version als 25-04 verwendet, wenden Sie sich bitte an Ihre örtliche GF- Vertriebsstelle, um Anweisungen für die Aktualisierung zu erhalten. Hinweis: Wenn sich der 9900 im Chargenmodus befindet, werden der 3-9900.270-Mx Modbus oder die 3-9900.395 HART Kommunikations-... -
Seite 7: Verdrahtung
Verdrahtung Inbetriebnahme des Systems: Schritt 2 Die Transmitteranschlüsse bei ausgeschalteter Stromversorgung verdrahten. Zu diesem Zeitpunkt müssen alle angeschlossenen 4 bis 20 mA- und relaisbetätigten Ausgangsgeräte offl ine sein. Den Sensor (S. 8), den Strom (S. 9) sowie den Open-Kollektor und das/die Relais (S. -
Seite 8: Sensorverdrahtung
Frequenz 2536 2540 Sensorverdrahtung FLOW 2551* 2750 2850 Schwarz 515 (8510), 525, 2000, 2100, 2507, Weiß 2536 (8512), 2540 Abschirmung Frequenz 2536 2540 * 2551-XX-21, -41 Frequenz 2536 2540 Display Magmeter FLOW FLOW 2100 2507 Schwarz FLOW Abschirmung 2000 2100 2507 2000 2100... -
Seite 9: Stromverdrahtung
Sensorverdrahtung 2580 • Wenn in der Bluetooth® App „Frequency“ (Frequenz) gewählt wird, gibt der 2580 ein Open- 9900 Daten (rot) 2580 Kollektor-Frequenzsignal aus, das an den 9900- Anschlüsse Ausgangskabel 1BC angeschlossen werden kann. Masse (weiß) • Eine Stromversorgung von 24 VDC bei 1 A muss Stromversorgung STROM + ®... -
Seite 10: Relais- Und Open-Kollektor-Verdrahtung
Relais- und Open-Kollektor-Verdrahtung Open-Kollektor-Verdrahtung • Längere Lebensdauer als mechanische Relais • Keine beweglichen Teile • Schnellere EIN/AUS-Schaltfähigkeiten als mechanische Relais • Kann nur Gleichspannung schalten (< 30 VDC, < 50 mA) • Nicht für den Einsatz mit induktiven Lasten empfohlen Ausfallsicherheit Unabhängig von der Einstellung schaltet sich der Open-Kollektor-Ausgang aus, wenn die Stromversorgung zum 9900 unterbrochen wird. -
Seite 11: Relaismodulverdrahtung
Relaismodulverdrahtunga Der Alarm ist während des Normalbetriebs AUSGESCHALTET und wird EINGESCHALTET, wenn das Relais gemäß den Relaiseinstellungen des 9900 erregt wird. Wechsel- oder Gleichstrom Prozess Überschrei- tungssollwert Das Ventil ist während des normalen Betriebs ALARM! Hysterese ausgeschaltet und eingeschaltet, wenn das Relais gemäß... -
Seite 12: Overrun - Überlauf
Prozess High Limit Hysterese Window Relaismoduseinstellungen 100 % 100 % Prozess Low Limit HI FLOW – Hoher Durchfluss: Advanced Mode (Erweiterter Modus) Überschrei- Zeit Im Modus HI FLOW (Hoher Durchfluss) wird das (Siehe Menü INPUT [Eingang] - Seite 19) tungssollwert Relais beim Wert von „Durchfluss einstellen“... - Seite 13 Time Zeit Zeit Prozess Relaismoduseinstellungen High Limit Hysterese 100% Overrun TOT VOL – Totalisatorvolumen: Advanced Mode (Erweiterter Modus) Window (Siehe Menü INPUT [Eingang] - Seite 19) Wenn der rücksetzbare Totalisator das angegebene Low Limit 100 % Überlauf Volumen überschreitet, wird das Relais aktiviert und Prozess Zeit gesperrt.
-
Seite 14: Betrieb
Betrieb LED-Indikator des Open-Kollektors (R1) Hintergrundbeleuchtungssensor (nicht blockieren) LED-Indikator des mechanischen Relais (R2) LED-Indikator des mechanischen Relais (R3) Fehlerindikator Digitale Analoganzeige Maßeinheiten (GPM, Sek., % usw.) Wert Kennzeichnung Menüanzeige Menünavigationstasten ENTER ENTER ENTRÉE AUF- und AB-Tasten Durch die Menüoptionen blättern oder Werte während der Bearbeitung anpassen.Beide Tasten gleichzeitig drücken, um ein Menü... -
Seite 15: Systemeinrichtung
Systemeinrichtung ENTER Bearbeiten Systemeinrichtung: Menünavigation Dieses grundlegende Betriebsverfahren wiederholt sich während des 9900 Programms: 1. Die ENTER-Taste 3 Sekunden lang drücken, um das Menü EDIT (Menü) aufzurufen. 2. ► drücken, um zu einem spezifischen Menüpunkt EINGANG SCHLEIFE RELAIS OPTION zu navigieren. oder oder 3. -
Seite 16: Menüsystem
Menüsystem Überblick über den Modus VIEW (Ansicht) Fehlerhandhabung Die oberste Ebene der Menüs wird als Modus VIEW (Ansicht) bezeichnet. Diese Bei Fehlern im Modus VIEW Ansicht zeigt Messwerte sowie Stromausgänge und den Relaisstatus. Das (Ansicht) wird eine spezifische strahlenförmige Balkendiagramm repräsentiert den Messwert, der ebenfalls im 7 Meldung angezeigt (z. - Seite 17 Menüsystem CHARGEN-Einrichtung – Checkliste 1. Die Maßeinheiten im Menü Input (Eingang) einstellen. 2. Die Zeitbasis für den Durchfluss im Menü Input (Eingang) einstellen. 3. Den Sensortyp (Freq oder S L) im Menü Input (Eingang) einstellen. 4. Die Chargengröße im Menü Input (Eingang) einstellen.
-
Seite 18: Menü View (Ansicht) - Charge Gestoppt
Menü VIEW (Ansicht) – Charge gestoppt Start Batch (Charge starten) Aufwärts- oder Abwärtspfeile drücken, um die gewünschte Chargennummer auszuwählen. ENTER drücken, um die ausgewählte Charge zu starten. Die ausgewählte Charge wird abwechselnd in der unteren Zeile der Anzeige angezeigt. (Ein Bestätigungs- oder Passwortbildschirm ist im Menü INPUT [Eingabe] wählbar.) Die verfügbaren Chargen werden durch die Anzahl der gespeicherten Chargen bestimmt, deren Größe ungleich 0 ist. -
Seite 19: Menü Cal (Kalibrieren)
Menü CAL (Kalibrieren) K- Factor (K-Faktor) Den K-Faktor (Impulse pro Volumeneinheit) gemäß der Produktanleitung des Durchflusssensors einstellen. Min.: 0,0001, Max.: 999999. Muss ungleich 0 sein. Standardvorgabe = 60,0000. Im einfachen Modus wird ein K-Faktor für alle Chargen verwendet. Im erweiterten Modus gibt es einen K-Faktor für jede gespeicherte Charge. -
Seite 20: Menü Loop (Schleife)
Menü INPUT (Eingang) Mode Select (Modusauswahl) Modus ADVANCED (Erweitert) oder SIMPLE (Einfach) auswählen. Der Modus ADVANCED (Erweitert) aktiviert zusätzliche Funktionen in den Modi INPUT RELAY (Eingangsrelais) und LOOP (Schleife). Standardvorgabe = SIMPLE (Einfach). Count Up/Down (Aufwärts-/Abwärtszählen) Die Zählrichtung vom Chargenvolumen und abgeschlossenen Prozentsatz auswählen (beim Quellvolumen wird stets abwärts gezählt). -
Seite 21: Menü Relay (Relais)
Menü RELAY (Relais) R1 Normal Open/Closed (R1 Arbeitskontakt/Ruhekontakt) Open-Kollektor (R1) als Arbeitskontakt oder Ruhekontakt einstellen. Standardvorgabe = NORMAL OPEN (Arbeitskontakt). Relay Mode (Relaismodus) Den gewünschten Betriebsmodus für den Open-Kollektor (R1)-Ausgang auswählen. Einfacher Modus: BATCH (Charge), VOL PULS (Volumenimpuls), MISSING (Fehlendes Signal) Erweiterter Modus: OFF (Aus), BATCH (Charge), HI FLOW (Hoher Durchfluss), VOL PULS (Volumenimpuls), EOB PULS (Chargenende-Impuls), MISSING (Fehlendes Signal), OVERRUN (Überlauf), SRC VOL (Quellvolumen) (wenn das Quellvolumen auf ON [Ein] eingestellt ist, siehe Menü... -
Seite 22: Modus Multiple (Mehrfachmodus)
Menü RELAY (Relais) RELAIS – Optionen des Modus MULTIPLE (Mehrfachmodus) (siehe Informationen auf S. 13) Missing Signal On/Off (Fehlendes Signal ein/aus) Erregt das ausgewählte Relais, wenn das Signal fehlt. ON (Ein) oder OFF (Aus) auswählen. Overrun On/Off (Überlauf ein/aus) Erregt das ausgewählte Relais, wenn ein Überlauf auftritt. ON (Ein) oder OFF (Aus) auswählen. -
Seite 23: Menü Option
Menü OPTION Contrast (Kontrast) Den LCD-Kontrast für optimales Betrachten anpassen. Der Wert 1 repräsentiert den niedrigsten Kontrast, 5 den höchsten. Im Allgemeinen einen niedrigeren Kontrast auswählen, wenn sich das Display in warmer Umgebung befindet. Standardvorgabe = 3. Backlight (Hintergrundbeleuchtung) Hintergrundbeleuchtung anpassen. OFF (Aus), LOW (Niedrig), HIGH (Hoch) oder AUTO (Automatisch) auswählen. -
Seite 24: Fehlermeldungen
Fehlermeldungen Remote-Chargenmodul fehlt. Kein Signal vom Durchflusssensor. Externes Stoppsignal verhindert das Starten der Charge oder die Taste zum entfernten Stoppen ist gedrückt. Das Bypass-Relais muss im Menü Relay (Relais) unter der Option Bypass Relay Select (Bypass-Relaisauswahl) eingestellt werden. Siehe S. 21 unter zweistufigem Relaismodus. Der Prozentsatz für die Entregung des Hauptrelais muss ungleich 0 sein. -
Seite 25: Kalibrierung
Kalibrierung HINWEIS: Im erweiterten Modus hat der Batch Controller einen individuellen K-Faktor für jede gespeicherte Charge. Im einfachen Modus wird ein einziger K-Faktor für alle gespeicherten Chargen verwendet. Beim Wechseln vom einfachen Modus in den erweiterten Modus wird der einzelne K-Faktor auf die K-Faktoren aller Chargen übertragen. -
Seite 26: Technische Daten
Technische Daten Allgemein Umweltbedingungen Eingangskanäle ....1 Umgebungsbetriebstemperatur: LCD mit Gehäuse und Anzeige Hintergrundbeleuchtung ..-10° C bis 70° C Gehäusematerial ....PBT Lagertemperatur ....-15° C bis 70° C Scheibe........Schlagfestes Glas Betriebstemperatur ....-10° C bis 70° C Tastenfeld ......4 Tasten, Spritzguss- Relative Luftfeuchtigkeit ..0 bis 100 % kondensierend Silikongummidichtung nur für Vorderseite;... - Seite 27 Technische Daten Ausgangsspezifikationen Normen und Zulassungen CE, UL, CUL Ein 4 bis 20 mA-Ausgang: Stromschleifenausgang ..ANSI-ISA 50.00.01 Klasse H China RoHS (Details unter gfsignet.com) Bereich ........3,8 bis 21 mA Null ........4,0 mA Werkseinstellung; Dieses Gerät entspricht Teil 15 der FCC-Regeln. benutzerprogrammierbar Der Betrieb unterliegt den folgenden beiden von 3,8 bis 4,2 mA...
-
Seite 28: Bestellinformationen
Bestellinformationen 9900-1BC Batch Controller Hersteller-Teile-Nr. Code Beschreibung 3-9900-1BC 159 001 770 9900-1BC Batch Controller 3-9900-1P 159 001 695 9900 Transmitter, Schaltschrankinstallation 3-9900.393 159 001 698 Relaismodul - zwei Schwachstromkontaktrelais 3-9900.397 159 310 163 Chargenmodul Zubehör Hersteller-Teile-Nr. Code Beschreibung 6682-1102 159 001 710 Gleichstromstecker, 2 Pos., rechtwinklig 6682-1103 159 001 711...
