Relais- und Open-Kollektor-Verdrahtung
Open-Kollektor-Verdrahtung
• Längere Lebensdauer als mechanische Relais
• Keine beweglichen Teile
• Schnellere EIN/AUS-Schaltfähigkeiten als mechanische Relais
• Kann nur Gleichspannung schalten (< 30 VDC, < 50 mA)
• Nicht für den Einsatz mit induktiven Lasten empfohlen
Ausfallsicherheit
Unabhängig von der Einstellung schaltet sich der Open-Kollektor-Ausgang aus, wenn die Stromversorgung zum
9900 unterbrochen wird. Dies muss bei der Beurteilung der Folgen eines Systemausfalls berücksichtigt werden.
Wenn das Systemlayout bei Stromausfall einen „geschlossenen" oder „eingeschalteten" Zustand des Ausgangs
erfordert, muss ein mechanisches Schwachstromkontaktrelais (Ruhekontakte) anstelle des Open-Kollektor
(R1)-Ausgangs verwendet werden.
Der 9900 Open-Kollektor (R1)-Ausgang bietet Hochgeschwindigkeits-Schaltfähigkeit. Signalfrequenzen können
400 Impulse pro Minute erreichen.
Der 9900 Open-Kollektor (R1)-Ausgangsanschluss ist von der Art des Schaltkreises abhängig, der vom Ausgang
angesteuert wird.
Die meisten Anzeigegeräte oder Steuersystemeingänge erfordern eine Signalspannung von 0 bis 5 V (TTL- oder
CMOS-Logikpegel) oder 0 bis 24 V. Aus diesem Grund müssen die 9900 Open-Kollektor-Ausgangsschaltkreise mit
einem Pull-up- oder Pull-down-Widerstand (nicht im Lieferumfang enthalten) ausgestattet sein. Zudem wird für den
ordnungsgemäßen Betrieb eine qualitativ hochwertige regulierte 5- bis 24-V-Stromversorgung (je nach Anwendung,
nicht mitgeliefert) empfohlen.

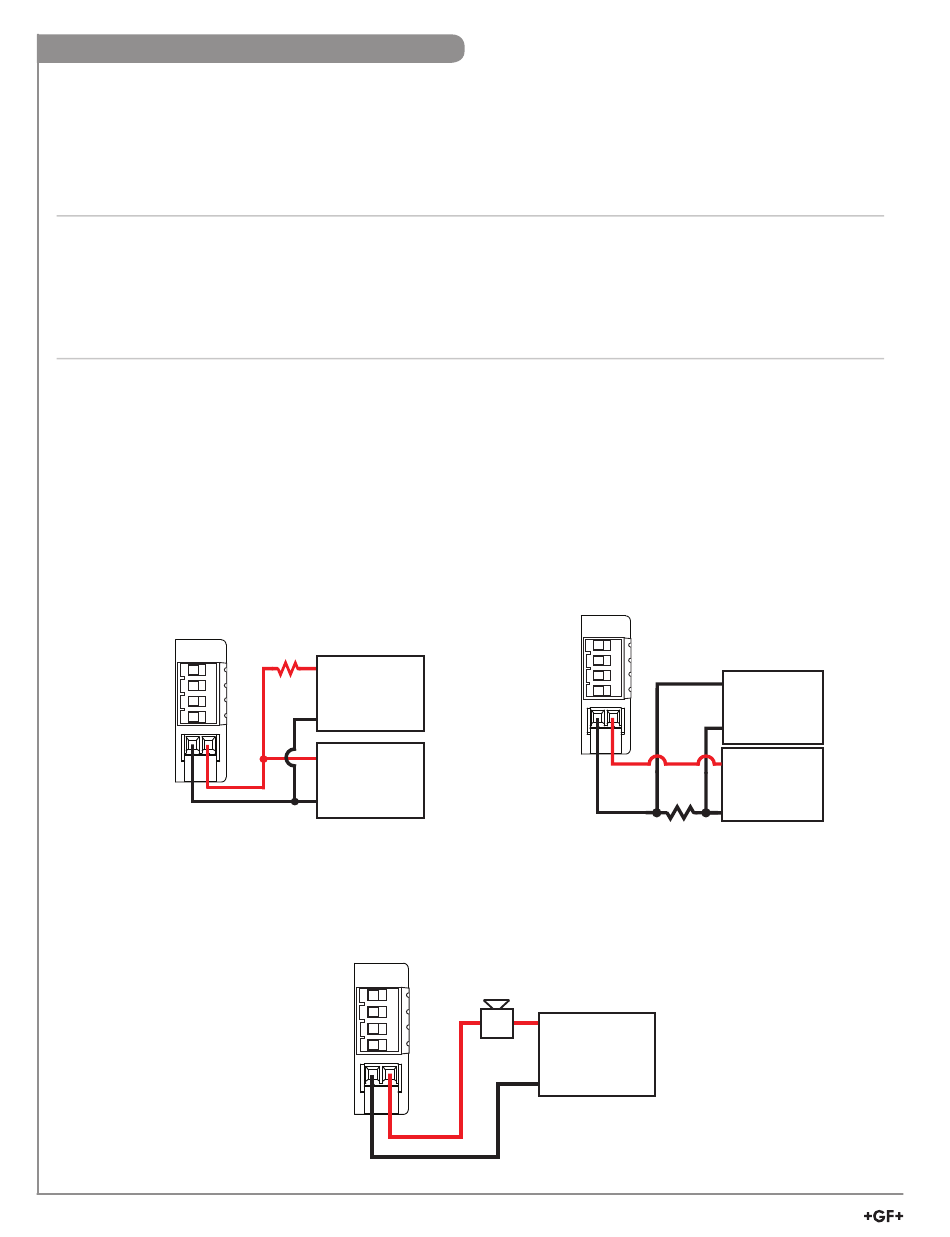

NPN-Verdrahtung
STROM +
STROM –
Schleife +
Schleife –
Open-
Kollektor –
Falls ein externes Gerät einen Logik-0-
(Logik LOW) Eingang erfordet, wenn der
Open-Kollektor in einer NPN-Konfi guration
entregt ist, R1 im Menü RELAY (Relais) auf
NORMAL CLOSED (Ruhekontakt) einstellen.
9900-1BC Batch Controller Produktanleitung
10
Pull-up-Widerstand
(5 k - 10 kΩ, 1/4 W)
+5 V bis +24 V
Stromversorgung
Masse
Open-
Kollektor +
Eingang
SPS
Masse
STROM +
STROM –
Schleife +
Schleife –
Open-
Kollektor –
STROM +
STROM –
Schleife +
Schleife –
Open-
Kollektor –
Alarm
V+
Stromversorgung
Open-
Masse
Kollektor +
PNP-Verdrahtung
Eingang
SPS
Masse
+5 V bis +24 V
Open-
Stromversorgung
Kollektor +
Masse
Pull-down-Widerstand
(5 k - 10 kΩ, 1/4 W)
Auf NORMAL OPEN
(Arbeitskontakt)
eingestellt
