GF 9902.000 Einbau-Vorschriften, Bedienungs- Und Wartungsanleitung
  1. Anleitungen
  2. Marken
  3. GF Anleitungen
  4. Controller
  5. 9902.000
  6. Einbau-vorschriften, bedienungs- und wartungsanleitung

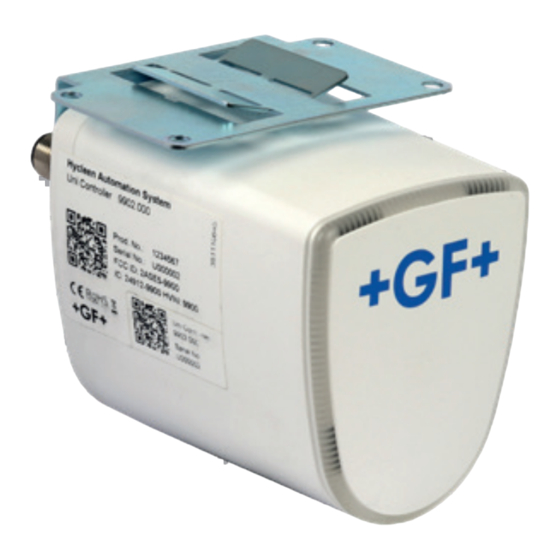

GF 9902.000 Einbau-Vorschriften, Bedienungs- Und Wartungsanleitung

GF 9902.000 Einbau-Vorschriften, Bedienungs- Und Wartungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 1

Quicklinks

Diese Anleitung herunterladen
Einbau-Vorschriften, Bedienungs- und Wartungsanleitung
Instructions de montage, notice d'utilisation et de maintenance
Istruzioni d'installazione, uso e manutenzione
Installation instructions, operating and maintenance instructions
Instrucciones de montaje, uso y mantenimiento
Inbouwvoorschriften, bedienings- en onderhoudshandleiding
Hycleen Automation System
Uni Controller
JRG Code 9902.000
DE
2
–
FR
9
– 15
IT
16
– 22
EN
23
– 39
ES
30
– 36
NL
37
– 43
8

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für GF 9902.000

Inhaltszusammenfassung für GF 9902.000

  • Seite 1 Istruzioni d’installazione, uso e manutenzione Installation instructions, operating and maintenance instructions Instrucciones de montaje, uso y mantenimiento Inbouwvoorschriften, bedienings- en onderhoudshandleiding Hycleen Automation System Uni Controller JRG Code 9902.000 – – 15 – 22 – 39 – 36 – 43...
  • Seite 2 Aufbau M12 Stecker für Verkabelung in Serien (Master/Ventil/Uni Controller) M8 Stecker für externe Sensorverbindung (als externer Sensor Nr. 2 im Master angezeigt) M8 Stecker für externe Sensorverbindung (als externer Sensor Nr. 1 im Master angezeigt) M12 Stecker (weiblich) für 4-20 mA Ein/Ausgangs-Signal RD24 Stecker Relais 24V/230V LED Beleuchtung Lamellen für Befestigung am Rohr...
  • Seite 3 Der Uni Controller ermöglicht den Anschluss von 2 externen Sensoren Code Code (kg) (mm) ( sowie den Anschluss von Aktoren über einen 24/230V Relaisausgang, und oder ein 4-20mA IN/OUT-Signal. Die Programmierung erfolgt über die 9902.000 351 110 645 Master Aktor Automation Applikation. • Temperatur: Umgebungstemperatur 0-45°C • Werkstoff: Kunststoff •...

  • Seite 4: Installation

    Installation Master mit Ventilen verkabeln Die Verbindungskabel beinhalten vier Adern, zwei zur Spannungsversorgung und zwei zur Signalübertragung. Beide Kabelenden sind mit den gleichen weiblichen Steckverbindern bestückt und sind verdrehsicher ausgeführt. Die M12-Rändelschrauben sorgen für zuverlässigen Halt auch in rauer Umgebung. Hinweis: Nicht zugelassene Komponenten können zu Funktionsstörungen führen! Alle Komponenten sind in Serie zu schalten (also nacheinander, miteinander...
  • Seite 5 Uni Controller anschliessen Den anderen Stecker (11) des Verbindungskabels mit einem der beiden M12-Stecker (1) des Uni Controllers verbinden und mit der Rändelschraube sichern. Es ist nicht relevant, welcher M12-Stecker dazu verwendet wird. Weitere Ventile/Uni Controller anschliessen: Einen der Stecker des nächsten Verbindungskabels am zweiten M12-Stecker (1) des Ventils/Uni Controllers anschliessen und Rändelschraube anschrauben, u.s.w.
  • Seite 6 Powerbox montieren Bei Kabellängen über 300 m ist eine Powerbox (14) zwischen zwei Verbindungskabel zu schalten. IN OUT Hinweis: Achten Sie bei der Verkabelung der Powerbox auf die Markierungen IN und OUT. Siehe Installationsanleitung für die Powerbox. Hinweis: Risiko von Funktionsstörungen durch mangelhafte Montage! Wird die Rändelschraube nicht korrekt angezogen, kann sich die Steckverbindung im Laufe der Zeit lösen.
  • Seite 7 Kabel für Relais und 4-20 mA Anschluss Hycleen Automation Relais Kabel Kabel zur Verbindung vom Uni Controller Relais-Stecker (24V/230V) mit Aktoren zur Automatisierung dieser mittels der Aktor Automation Applikation. • Anschluss: RD24 Stecker   Gewicht Code Code (kg) (mm) 9944.005 351 110 672 Hycleen Automation 4-20 mA Kabel Kabel zur Verbindung von Uni Controller 4-20 mA Stecker mit Aktoren.

  • Seite 8: Eg-Konformitätserklärung

    Sie sie montiert. EG-KONFORMITÄTSERKLÄRUNG Georg Fischer JRG AG, Hauptstrasse 130, CH-4450 Sissach erklären in alleiniger Verantwortung, dass das Produkt, Hycleen Automation System Uni Controller 9902.000 Year of Construction 2020 konform ist mit den Anforderungen der Richtlinien, 2014/53/EU gestützt auf die folgenden Normen,...
  • Seite 9 Structure Connecteur M12 pour le câblage en série (Master/vanne/Uni Controller) Connecteur M8 pour le raccordement externe du capteur (affiché dans Master en tant que capteur externe n° 2) Connecteur M8 pour le raccordement externe du capteur (affiché dans Master en tant que capteur externe n° 1) Connecteur M12 (femelle) pour signal d‘entrée/de sortie 4-20 mA Connecteur de relais RD24 24V/230V Éclairage LED...
  • Seite 10 (mm) ( AS. Il permet la connexion de 2 capteurs 4-20 mA ( capteurs externes Hycleen AS ou capteurs d'autres fabricants), également la connexion 9902.000 351 110 645 d'actionneur 24V/230V via un relais signal output 4-20mA IN/OUT. La programmation est faite sur le Master.
  • Seite 11 Installation Câbler le Master avec les vannes Les câbles de raccordement contiennent quatre conducteurs, deux pour l‘alimenta- tion en tension et deux pour la transmission des signaux. Les deux extrémités de câbles anti-torsion sont garnies de connecteurs femelles identiques. Les écrous moletés M12 assurent une fixation fiable même dans des environnements difficiles.
  • Seite 12 Raccorder le Uni Controller Raccorder l‘autre connecteur (11) du câble de raccordement à l‘un des deux connecteurs M12 (1) de l‘Uni Controller et serrer la vis moletée. L‘un des deux connecteurs M12 peut être utilisé indifféremment. Raccorder d‘autres vannes/Uni Controller : Raccorder l‘un des connecteurs du câble de raccordement suivant au deuxième connecteur M12 (1) de la vanne/ l‘Uni Controller et serrer la vis moletée, etc.
  • Seite 13 Monter la Powerbox Si la longueur des câbles dépasse 300 m, brancher une Powerbox (14) entre deux câbles de raccordement : IN OUT Remarque : Lors du câblage de la Powerbox, respecter les marquages IN et OUT. Voir la notice d‘installation de la Powerbox. Remarque : risque de dysfonctionnement dû...
  • Seite 14 Câble pour le relais et le raccordement de 4-20 mA Hycleen Automation Relais Cable Câble pour connecter la sortie relais de l'Uni Controller (24V/230V) avec les actionneurs pour les utiliser avec l'application Aktor Automation • * Connexion: RD24   poids Code Code (kg)

  • Seite 15: Déclaration De Conformité Ue

    DÉCLARATION DE CONFORMITÉ UE Nous Georg Fischer JRG AG, Hauptstrasse 130, CH-4450 Sissach déclarons sous notre seule responsabilité que le produit, Hycleen Automation System Uni Controller 9902.000 Year of Construction 2020 est conforme aux exigences des directives, 2014/53/EU basé aux normes suivants,...
  • Seite 16 Struttura Connettore M12 per cablaggio in serie (Master/valvola/Uni Controller) Connettore M8 per collegamento sensore esterno (come sensore esterno n. 2 visualizzato in Master) Connettore M8 per collegamento sensore esterno (come sensore esterno n. 1 visualizzato in Master) Connettore M12 (femmina) per segnale in ingresso/uscita 4-20 mA Connettore RD24 relè...

  • Seite 17: Funzionamento

    Code Code (kg) (mm) ( esterni o sensori di altri produttori), nonché il collegamento degli 9902.000 351 110 645 attuatori tramite un'uscita relè a 24V/230V e/o un segnale IN/OUT 4-20 mA. La programmazione avviene tramite i master. • Temperatura: temperatura ambiente 0-45°C •...

  • Seite 18: Installazione

    Installazione Collegamento Master alle valvole mediante cavo I cavi di collegamento comprendono quattro fili, due per l‘alimentazione di tensione e due per la trasmissione del segnale. Le due estremità dei cavi sono dotate degli stessi connettori femmina e sono antirotazione. Le viti a testa zigrinata M12 garantiscono un saldo alloggiamento in condizioni ambientali avverse.
  • Seite 19 Collegare Uni Controller Collegare l‘altro connettore (11) del cavo di collegamento a uno dei due connettori M12 (1) del Uni Controller e fissare con una vite zigrinata. Non importa quale dei connettori M12 viene utilizzato. Collegare altre valvole/Uni Controller: Collegare uno dei connettori del cavo di collegamento successivo al secondo connettore M12 (1) della valvola/ Uni Controller e avvitare la vite zigrinata, ecc.
  • Seite 20 Montaggio della Powerbox Con lunghezze cavo superiori ai 300 m, allacciare una Powerbox (14) tra due cavi di collegamento. IN OUT Nota: Nel cablaggio della Powerbox prestare attenzione ai segni IN e OUT. Vedere le istruzioni di installazione per la Powerbox. Nota: rischio di malfunzionamenti in caso di montaggio approssimativo! Se la vite a testa zigrinata non viene serrata correttamente, il collegamento a innesto...
  • Seite 21 Cavo per relè e collegamento 4-20 mA Hycleen Automation Relais Cable Cavo per collegare il connettore relè Uni Controller (24V/230V) con gli attuatori per automatizzarli utilizzando l'applicazione di automazione dell'attuatore. • Attacco: connettore RD24   Peso Codice Codice (kg) (mm) 9944.005 351 110 672 Hycleen Automation 4-20 mA cable...

  • Seite 22: Dichiarazione Di Conformità Ce

    DICHIARAZIONE DI CONFORMITÀ CE Georg Fischer JRG AG, Hauptstrasse 130, CH-4450 Sissach dichiariamo sotto la nostra esclusiva responsabilità che il prodotto, Hycleen Automation System Uni Controller 9902.000 Year of Construction 2020 è conforme ai requisiti delle linee guida, 2014/53/EU basato sui seguenti standard,...
  • Seite 23 Construction M12 plug for cabling in series (Master/valve/Uni Controller) M8 plug for external sensor connection (shown as external sensor No. 2 in the Master) M8 plug for external sensor connection (shown as external sensor No. 1 in the Master) M12 plug (female) for 4-20 mA input/output signal RD24 plug relay 24V/230V LED illumination Slats for mounting on the pipe...
  • Seite 24 (mm) ( Controllers. It allows the con-nection of two 4-20 mA sensors (external Hycleen AS sensors or sensors of other manufacturers) as well as the 9902.000 351 110 645 connection of actuators via a 24V/230V relay output, and/or a 4-20mA IN/OUT sig-nal.
  • Seite 25 Installation Cabling Master with valves The connecting cables contain four wires, two for the power supply and two for signal transmission. The two cable ends are equipped with the same female cable plugs and are executed to prevent rotation. The M12 knurled screws ensure a reliable hold, even in harsh environments.
  • Seite 26 Connecting the Uni Controller Connect the other plug (11) of the connecting cable to one of the two M12 plugs (1) of the Uni Controller and fasten with the knurled screw. Either M12 plug can be used to do this. Connecting additional valves/Uni Controllers: Connect one of the other plugs of the next connecting cable to the second M12 plug (1) of the valve/Uni Controller...
  • Seite 27 Mounting the powerbox With cable lengths longer than 300 m, a powerbox (14) must be connected between two connecting cables. IN OUT Note: When cabling the powerbox, observe the IN and OUT marks. See the installation instructions for the powerbox. Note: Deficient assembly can cause malfunctions! If the knurled screw is not tightened correctly, the cable plug can work loose over...
  • Seite 28 Cable for relay and 4-20 mA connection Hycleen Automation Relais Cable Cable to connect the Uni Controller relay connector (24V/230V) with actuators to automate them using the actuator automation application. • Connection: RD24 plug   Weight Code Code (kg) (mm) 9944.005 351 110 672 Hycleen Automation 4-20 mA cable...

  • Seite 29: Ec Declaration Of Conformity

    EC DECLARATION OF CONFORMITY Georg Fischer JRG AG, Hauptstrasse 130, CH-4450 Sissach declare under our sole responsibility that the product, Hycleen Automation System Uni Controller 9902.000 Year of Construction 2020 is conform to the provisions of directives, 2014/53/EU based on the following standards,...
  • Seite 30 Estructura Conector M12 para cableado en serie (Master/válvula/Uni Controller) Conector M8 para conexión de sensor externo (mostrado como sensor externo n.º 2 en el Master) Conector M8 para conexión de sensor externo (mostrado como sensor externo n.º 1 en el Master) Conector M12 (hembra) para señal de entrada/salida de 4-20 mA Conector RD24 de relé...
  • Seite 31 AS. Esto permite la conexión de dos sensores 4-20 mA (sensores externos del Hycleen AS o sensores de otros fabricantes) así como la conexión de 9902.000 351 110 645 los actuadores vía a 24V/230V salidadel relé, y/o a 4/20mA señal IN/OUT.

  • Seite 32: Instalación

    Instalación Cableado de Master con válvulas Los cables de conexión contienen cuatro conductores, dos para el suministro de tensión y dos para la transferencia de señales. Ambos extremos de cable están equipados con el mismo tipo de enchufes de cable hembra y son resistentes a la torsión.
  • Seite 33 Conexión del Uni Controller Enchufar el otro conector (11) del cable de conexión a uno de los dos conectores M12 (1) del Uni Controller y asegurar con el tornillo moleteado. No es relevante qué conector M12 se use para ello. Conexión de otras válvulas/Uni Controller: Enchufar uno de los conectores del siguiente cable de conexión en el segundo conector M12 (1) de la válvula/...
  • Seite 34 Montaje de la powerbox Con cables de más de 300 m, se debe intercalar una Powerbox (14) entre dos cables de conexión. IN OUT Nota: Para el cableado de la Powerbox, hay que prestar atención a las marcas IN y OUT. Consultar las instrucciones de instalación para la Powerbox.
  • Seite 35 Cable para relé y conexión de 4-20 mA Cable Relé del Hycleen Automation Cable para conectar el conector del relé del Uni Controller (24V/230V) con actuadores para automatizarlos usando la aplicación del actuador automatizado. • Conexión: enchufe RD24   Peso Código Código (kg)

  • Seite 36: Declaración Ce De Conformidad

    Mantenimiento El Uni Controller prácticamente no requiere mantenimiento. KLínea directa de atención al cliente: +41 61 975 23 77, tkd.jrg.ps@georgfischer.com. Eliminación Los componentes del Uni Controller pueden eliminarse de conformidad con las normas locales. Nota: Retire los tapones de protección solo cuando se use el conector, de lo contrario déjelos montados.
  • Seite 37 Opbouw M12-stekker voor bedrading in serie (Master/klep/Uni Controller) M8-stekker voor externe sensorverbinding (als externe sensor nr. 2 weergegeven in de Master) M8-stekker voor externe sensorverbinding (als externe sensor nr. 1 weergegeven in de Master) M12-stekker (vrouwelijk) voor 4-20 mA ingang-/uitgangssignaal RD24-stekkerrelais 24V/230V Ledverlichting Lamellen voor bevestiging aan de buis...
  • Seite 38 (kg) (mm) ( mA sensoren aan te sluiten (externe Hycleen AS sensoren of sensoren van 9902.000 351 110 645 andere fabrikanten) en ook de aansluiting van aandrijvingen via een 24V/230V relais output en/of een 4-20mA IN/OUT signaal is mogelijk. De programmering kan worden gedaan via de master.
  • Seite 39 Installatie Master met kleppen bedraden De verbindingskabels hebben vier aders: twee voor de stroomvoorziening en twee voor de overdracht van signalen. Beide kabeluiteinden zijn uitgerust met dezelfde vrouwelijke connectoren en zo uitgevoerd dat ze niet kunnen verdraaien. De M12-kartelschroeven zorgen voor een stevige bevestiging, ook onder ruige omstandigheden.
  • Seite 40 Uni Controller aansluiten Verbind de andere stekker (11) van de verbindingskabel met een van de twee M12-stekkers (1) van de Uni Controller en borg hem met de kartelschroef. Het speelt geen rol welke M12-stekker hiervoor wordt gebruikt. Aanvullende kleppen/Uni Controllers aansluiten: Verbind een van de stekkers met de eerstvolgende verbindingskabel van de tweede M12-stekker (1) van de klep/Uni Controller en draai de kartelschroef aan enz.
  • Seite 41 Powerbox monteren Bij kabellengtes van meer dan 300 meter moet een Powerbox (14) tussen twee verbindingskabels worden geplaatst. IN OUT Let op: Let bij het bedraden van de Powerbox op de markeringen IN en OUT. Raadpleeg de installatiehandleiding voor de Powerbox. Let op: risico van storingen door onjuiste montage! Als de kartelschroef niet goed wordt aangedraaid, kan de steekverbinding na verloop...
  • Seite 42 Kabel voor relais en 4-20 mA-aansluiting Hycleen Automation Relais Kabel Kabel om de Uni Controller relais aansluiting (24V/230V) te verbinden met aandrijvingen om ze te automatiseren met behulp van de automatiseringstoepassing voor aandrijvingen. • Aansluiting: RD24 stekker   gewicht Code Code (kg) (mm) 9944.005...

  • Seite 43: Eg-Conformiteitsverklaring

    Wij, Georg Fischer JRG AG, Hauptstrasse 130, CH-4450 Sissach verklaren op onze eigen verantwoordelijkheid dat het product, Hycleen Automation System Uni Controller 9902.000 Year of Construction 2020 overeenstemt met de vereisten van de richtlijnen, 2014/53/EU op basis van de volgende normen,...
  • Seite 44 Georg Fischer JRG AG Hauptstrasse 130, CH-4450 Sissach Phone +41 (0)61 975 22 22, Fax +41 (0)61 975 22 00 info.jrg.ps@georgfischer.com www.gfps.com Einbaudatum: Date de montage: Data d‘installazione: Built-in date: Fecha de instalación: Inbouwdatum: Ihr Installateur: Votre installateur: Il vostro installatore: Your plumber: Su instalador: Uw installateur:...
