Signet 5600 Chargen-Controller
*3-5600.090-1*
3-5600.090-1
Rev. F 3/06
Inhalt

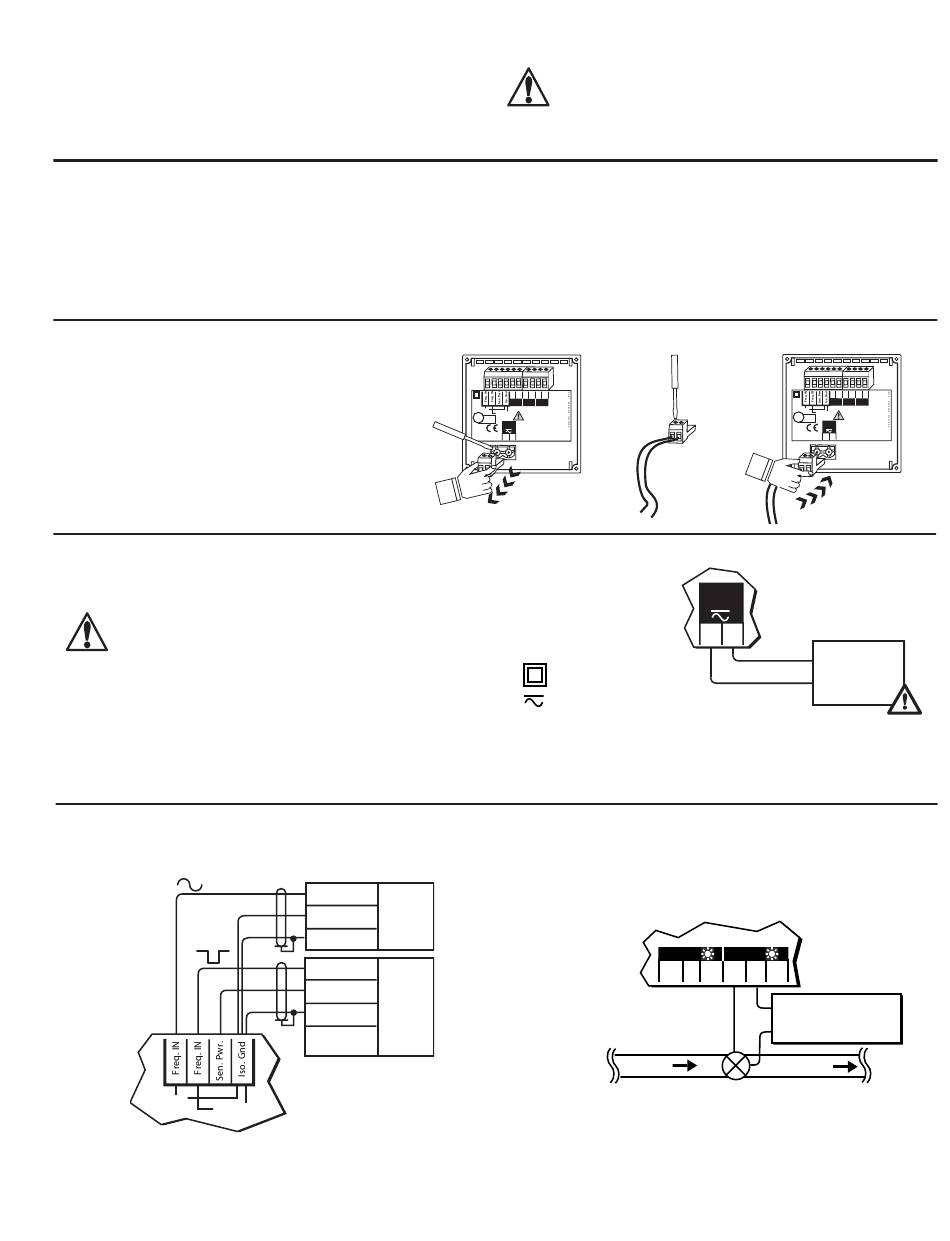

1. Elektrische Anschlüsse
2. Stromversorgungsanschlüsse
3. Anschluß kompatibler Sensoren
4. Chargenkontaktanschluß
1. Elektrische Anschlüsse
•
Entfernen Sie die Klemmenblöcke um die
verdrahtung zu vereinfachen
2. Stromversorgungsanschlüsse
VORSICHT
An die Stromversorgungsklemmen an der
Geräterückseite niemals eine Wechselspannung von
115 V bzw. 230 V anlegen. Das Gerät wird durch hohe
Wechselspannungen beschädigt, und die Garantie wird
damit hinfällig.
Technische Hinweise:
•
Der maximale Schleifenwiderstand bei 4 - 20 mA (vgl. Abschnitt 8A) wird von der Versorgungsspannung beeinfl ußt.
•
Zum Schutz vor möglicher Störbelastung sind die Wechselspannungsleitungen von den Signalleitungen zu isolieren.
3. Anschluß kompatibler Sensoren
Std. Sensor
Open Collector
Sensor
Technische Hinweise:
•
Zum Schutz vor möglicher Störbelastung das Sensorkabel von
Wechselspannungsleitungen fernhalten.
•
*Vortex Sensor oder System Frequenzausgangssignale
German
1.
Signet-Sensoren:
Rot
515
525
Schwarz
2517
Abschirmg.
2000
Rot
2507
Schwarz
2536
Abschirmg.
2540
2550
Vortex*
Anschlußklemmen
des 5600
ACHTUNG
•
Die Stromversorgung des Gerätes abschalten, bevor
Eingangs- und Ausgangsanschlüsse vorgenommen
werden.
•
Die Anweisungen genau befolgen, um Verletzungen
zu vermeiden.
2.
+
+
Gnd
Gnd
1
2
PLS
AUX
Total
output
output
reset
Std. Sensor
Open Collector
U L
Sensor
LISTED
77CJ
12-24 V
10 W
+
-
= doppelt isoliert
= Gleichstrom oder
Wechselstrom
4. Chargenkontaktanschluß
Unter Punkt 9 fi nden Sie Informationen über Konfi gurationsmöglic
hkeiten für den einfachen und komplexen Betrieb.
Durchfluß
Technische Hinweise:
•
Maximale Nennwerte für Alarmkontakte: 5 A @ 30 VDC, 5 A @
125 VAC oder 3 A @ 250 VAC
•
Signalleitungen nicht in die Nähe elektrischer Netzleitungen
verlegen, um die Einkopplung von netzgebundenen Störungen
zu verhindern.
3.
+
Gnd
PLS
output
Std. Sensor
Open Collector
U L
Sensor
LISTED
77CJ
12-24 V
10 W
+
-
Anschlußklemmen
des 5600
12-24 V
10 W
Externe
Stromversorgung
-
+
-
12 - 24 VDC
ODER
12 - 24 VAC
+
Anschlußklemmen
des 5600
Batch
Option
NO
C
NC
NO
C
NC
Wechselstrom oder
Gleichstrom
Ventil
German
+
Gnd
1
2
AUX
Total
output
reset
