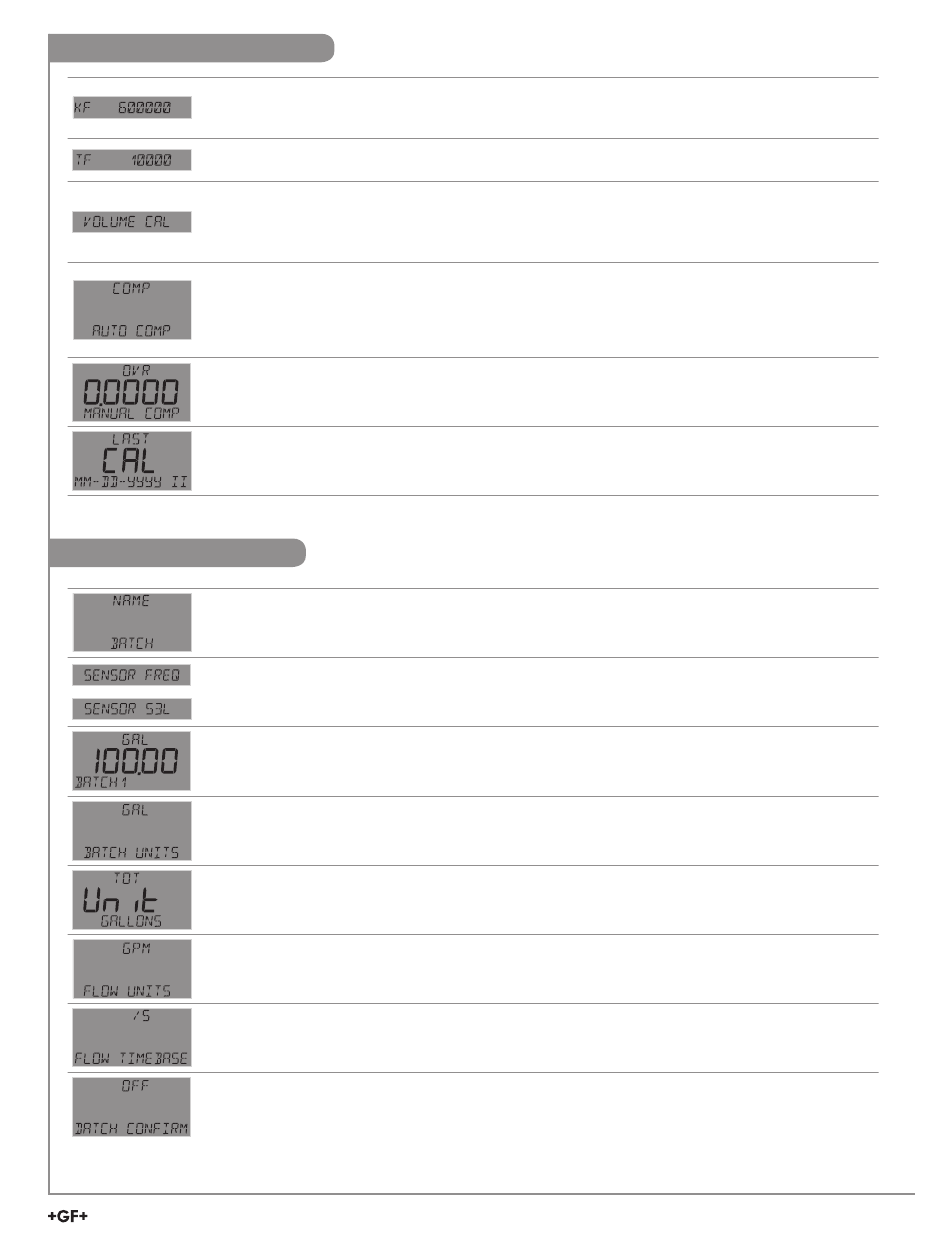

Menü CAL (Kalibrieren)
K- Factor (K-Faktor) Den K-Faktor (Impulse pro Volumeneinheit) gemäß der Produktanleitung des Durchflusssensors
einstellen. Min.: 0,0001, Max.: 999999. Muss ungleich 0 sein. Standardvorgabe = 60,0000. Im einfachen Modus
wird ein K-Faktor für alle Chargen verwendet. Im erweiterten Modus gibt es einen K-Faktor für jede gespeicherte
Charge. Das Verfahren zur Volumenkalibrierung ist im HINWEIS im Abschnitt Kalibrierung aufgeführt.
T-Factor (T-Faktor) legt das Volumen jeder Zählung des Totalisators als Mehrfaches der Volumeneinheit des
K-Faktors fest. Min.: 0,0001, max. 999999. Muss ungleich 0 sein. Standardvorgabe = 1,0000
Volume Calibration (Volumenkalibrierung) Die Dosiermenge eingeben, damit der 9900 einen K-Faktor
berechnen kann. Das Verfahren ist im Abschnitt "Verfahren zur Volumenkalibrierung" auf Seite 24 aufgeführt.
Hinweis: Die Relais und der 4 bis 20 mA-Ausgang werden während der Volumenkalibrierung unterbrochen,
ausgenommen Relais, die für Chargen- oder zweistufige Modi verwendet werden. Relais im Impulsmodus
unterbrechen die Impulsgabe während der Volumenkalibrierung.
Select Overrun Compensation (Überlaufkompensation auswählen). Automatisch oder Manuell.
Automatic Overrun Compensation (Automatische Überlaufkompensation) (nur ERWEITERTER Modus)
misst den Durchfluss während des Batch-Zyklus, und überschüssiger Durchfluss nach dem Stoppen
des Batches wird als Überlauf betrachtet. Der Batch-Controller reduziert dann die nächste Batch-Größe
automatisch um den Überlaufwert. Beim nächsten Batch wird der Batch-Kontakt vorzeitig entregt und somit das
Durchflusssteuerventil vorzeitig geschlossen und der Batch-Überlauf eliminiert.
Manual Overrun Compensation (Manuelle Überlaufkompensation) (nur im erweiterten Modus)
Bei aktivierter manueller Kompensation, wird eine Charge gestoppt, wenn das verteilte Chargenvolumen eine
Menge erreicht, die der Chargengröße minus dem Volumen der manuellen Überlaufkompensation entspricht.
Calibration Date (Kalibrierungsdatum) Eingabe von datum der Kalibrierung (MM-TT-JJJJ) und Initialen des
Bedieners, der die Kalibrierung durchführt (ii).
Menü INPUT (Eingang)
Customize Label (Kennzeichnung anpassen) Die Eingabe einer benutzerdefinierten Bezeichnung ist möglich
(falls gewünscht). Eine 13-stellige Zeichenfolge eingeben.
Standardvorgabe = BATCH (Charge).
Freq or S
wählen. Falls der Durchflusssensor für einen digitalen (S
Standardvorgabe = FREQ.
Batch Size (Chargengröße) Die Chargengröße und den Chargennamen von bis zu zehn gespeicherten Chargen
eingeben. Wenn die Chargengröße auf 0 eingestellt wird, wird die Charge im Modus VIEW (Ansicht) ausgeblendet.
Eine Charge muss ungleich 0 sein.
Hinweis: Mehreren Chargen kann derselbe Chargenname zugeordnet werden.
Batch Units (Chargeneinheiten) Bis zu vier Zeichen eingeben, um die Chargeneinheiten zu definieren.
Standardvorgabe = GAL (Gallonen). (Tatsächliche Berechnungen werden vom K-Faktor bestimmt.)
Diese Einheit durch die Zeitbasis für den Durchfluss teilen, um Durchflusseinheiten zu erhalten.
Totalizer Units (Totalisatoreinheiten) Identifiziert die Totalisatoreinheiten. Hat keinen Einfluss auf Berechnungen.
Standardvorgabe = GALLONS (Gallonen).
Flow Units (Durchflusseinheiten) Identifiziert die Durchflusseinheiten. Hat keinen Einfluss auf Berechnungen.
Durchflusseinheiten = Chargeneinheiten/Zeitbasis für den Durchfluss. Standardvorgabe = GPM (Gallonen pro Minute).
Flow Timebase (Zeitbasis für den Durchfluss) S (Sekunden), M (Minuten), H (Stunden) oder D (Tage)
auswählen. Standardvorgabe = s.
Batch Confirmation (Chargenbestätigung) Die Option zur Chargenbestätigung auswählen. ON (Ein), OFF (Aus)
oder PWD (Passwort) auswählen. Standardvorgabe = OFF (Aus).
L) Falls der Durchflusssensor für einen Frequenzausgang konfiguriert ist, FREQ
3
L (Freq oder S
3
L) Ausgang konfiguriert ist (empfohlen), S
3
9900-1BC Batch Controller Produktanleitung
L wählen.
3
19
