Module
• Die Indikator-LEDs an der Vorderseite des 9900-1BC
zeigen den Status des Open-Kollektors (Relais 1) und
der Relais 2 und 3 an.
• Bei jedem Relais sind die Hysterese und
Zeitverzögerung einstellbar.
9900-1BC Batch Controller Produktanleitung
4

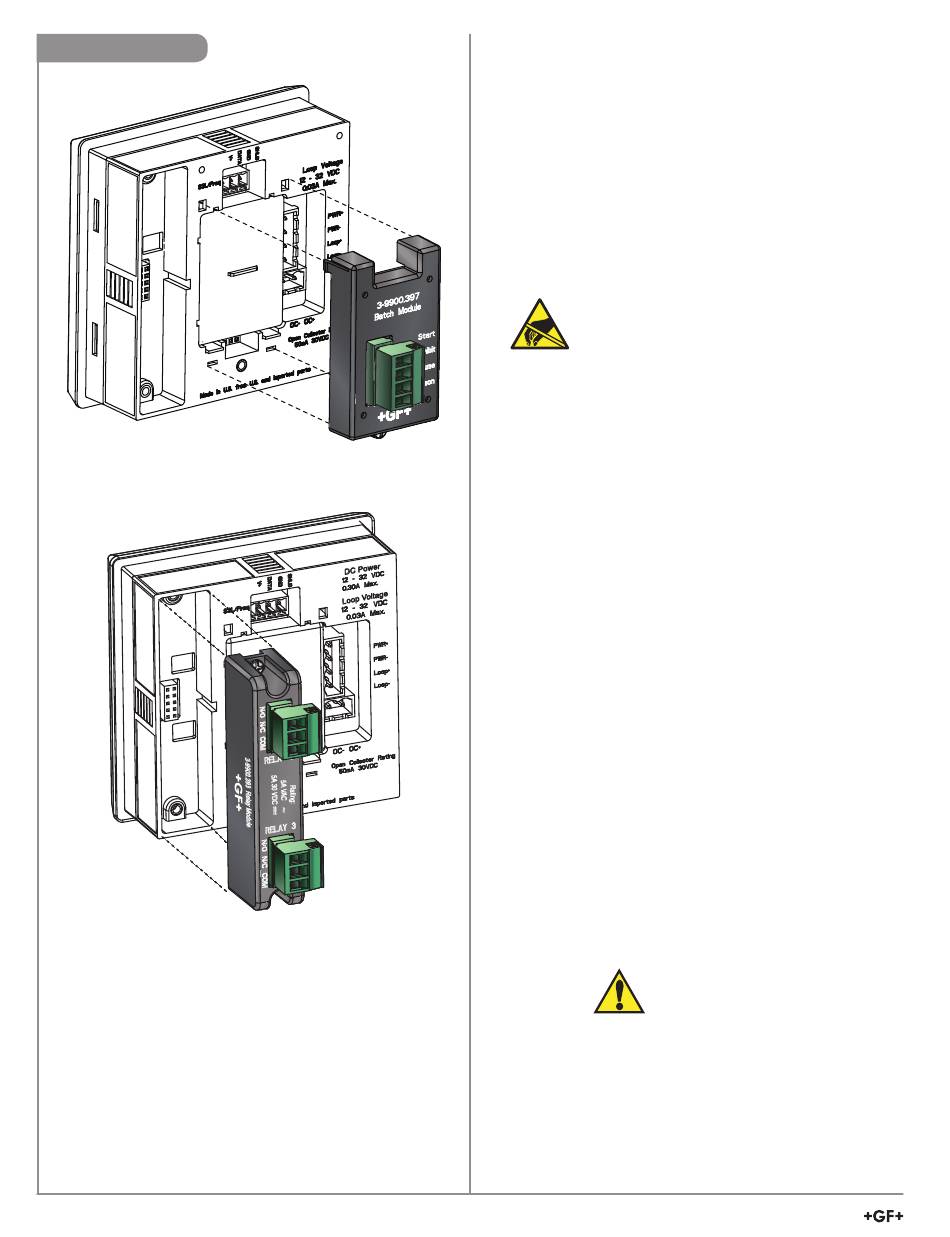

Chargenmodul
Ein 9900 Transmitter (Generation II) kann durch
Einstecken eines Chargenmoduls (3-9900.397)
in einen Batch Controller konvertiert werden.
Optionale Modulverdrahtung:
• Zur Fernsteuerung des Stoppens, Startens oder
Fortsetzens einer Charge einen externen Schalter
oder einen Tastenblock (kundenseitig bereitgestellt)
verdrahten.
• Einen externen Eingang verdrahten, der das Starten
einer Charge verhindern kann.
VORSICHT:
Elektrostatische Entladung vermeiden
Entfernen der Module:
1) Die Stromversorgung zum 9900 unterbrechen.
2) Das Relaismodul entfernen.
3) Die untere Schraube des Chargenmoduls lösen.
4) Zum Entfernen des Moduls die Laschen oben am
Modul vorsichtig greifen und zusammendrücken
5) Das Modul vom Instrument wegziehen.
6) Die Anschlussstifte nicht verbiegen.
Relaismodul
Zusätzlich zum Open-Kollektor-Ausgang in der
9900 Basiseinheit verfügt der 9900-1BC über
ein Relaismodul, das zwei programmierbare
Schwachstromkontaktrelais hinzufügt. Der Open-
Kollektor-Ausgang in der Basiseinheit verwendet die
Relais-1-Einstellung in den Menüs. Dem Relaismodul
werden Relais 2 und 3 in den Menüs zugeordnet.
Schwachstromkontaktrelais sind elektromechanische
Schalter mit einer bewegten Kontaktarmatur. Sie
eignen sich für zahlreiche Universalanwendungen
(Wechsel- oder Gleichspannung), einschließlich
Wechselspannungslasten bis zu 250 V. RC-Filterkits
(Teile-Nr. 3-8050.396) bei Relais verwenden, die
Motor- oder induktive Lasten schalten.
• Zwei SPDT-Schwachstromkontaktrelaiseingänge
• Max. 250 V, 5 A Widerstandsbelastung (AC),
benutzerprogrammierbar
• Kann Netzspannung schalten
(in der Regel 120 bis 240 VAC)
• Kann Gleichspannung schalten (< 30 VDC bei 5 A)
• Höhere Spannungs- und Stromnennwerte als
Open-Kollektor-Ausgänge (max. 30 VDC, 50 mA)
VORSICHT
Das Schalten aktiver Lasten (in der Regel induktiv)
kann eine Lichtbogenbildung verursachen, die die
Relais beschädigen kann. Das RC-Filterkit oder
„Snubber" (Teile-Nr. 3-8050.396) ist als Zubehör
erhältlich, um diese schädigenden Auswirkungen
zu reduzieren bzw. zu eliminieren. Empfohlen für
induktive Lasten von mehr als 50 VAC (Fernrelais,
Solenoide, Pumpen usw.).
