Anschlussidentifizierung

Anschlüsse 1-2: Gleichstrom
• Für das Instrument erforderlich
• Versorgt die Sensoren, Relais und die LCD-Hintergrundbeleuchtung
mit Strom
Anschlüsse 3-4: 4 bis 20 mA
• Passiver 4 bis 20 mA-Ausgang
Anschlüsse 5-6: Open-Kollektor
• Per Software wählbar als Arbeitskontakt oder Ruhekontakt
Anschlüsse 7-10: Digital (S
• Für Sensorverdrahtung
• PC-COMM-Verdrahtung
3
L)/Frequenzeingang
Open-
Kollektor –
7 8 9 10
7 8 9 10
1
STROM +
1
STROM +
2
STROM –
2
STROM –
3 Schleife +
3 Schleife +
4
Schleife –
4
Schleife –
6
5
6
5
Open- Open-
Open-
Kollektor – Kollektor +
Kollektor +
9900-1BC Batch Controller Produktanleitung
Der 9900-1BC erfordert
geregelte
10,8 bis 35,2 VDC
(24 VDC nominal) von einer
externen Stromversorgung.
Die maximale
Stromaufnahme beträgt
300 mA.
3

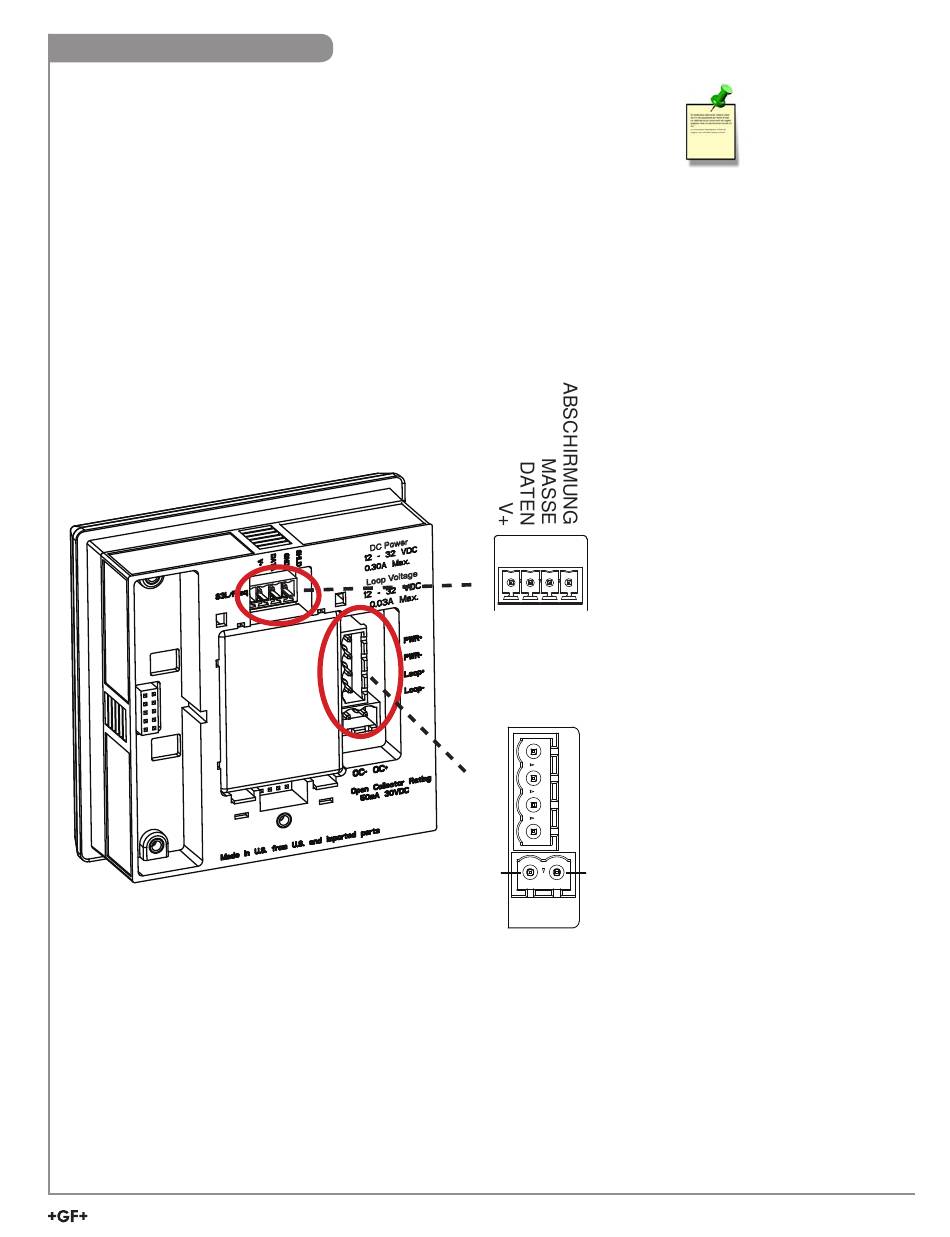

Digital (S L)/Frequenz
Sensorkabelstecker
hier anschließen
(siehe S. 7).
Stromversorgung
Strom- und Open-
Kollektor-Kabelstecker
hier anschließen
(siehe S. 8 und 9).
5
