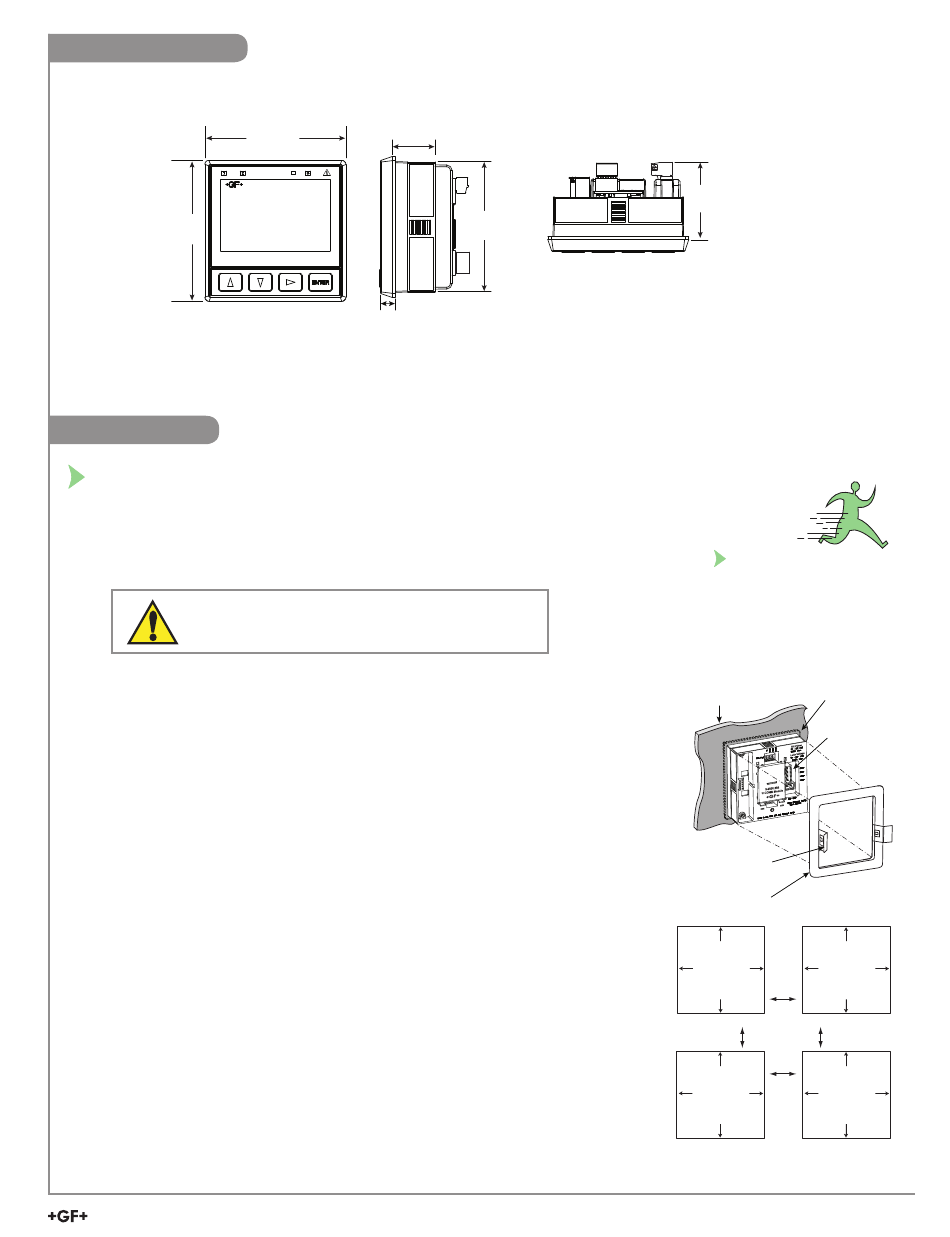

Abmessungen

99,06 mm
(3,90 in.)

Installation

Inbetriebnahme des Systems: Schritt 1
Installationsort des Instruments vorbereiten. Falls die Rückseite des Instruments bei
der Installation nur schwer zugänglich ist, zuerst die Verdrahtung der entfernbaren
Anschlussstecker vornehmen und dann am 9900 Transmitter anschließen.
Ohne direkte Sonneneinstrahlung montieren.
Schaltschrankinstallation
Erforderliche Werkzeuge und Geräte
• Schlichtfeile
• ¼-DIN-Stanze oder Stichsäge, geeignet zum Ausschneiden eines
Montageausschnitts mit einer Toleranz von 1 mm.
• ¼-DIN-Stanzen sind erhältlich und werden für die meisten
Gerätemontageausschnitte empfohlen, um saubere und präzise Öffnungen
schnell und einfach anzufertigen.
• Falls keine Stanze verfügbar ist, kann eine Stichsäge oder eine anderes
Schneidwerkzeug verwendet werden. Die mitgelieferte adhäsive Schablone
dient als Hilfe beim Ausschneiden. Die Öffnung mit einer Feile abgraten
und glätten.
Zwischen allen Instrumenten wird ein Abstand von 25 mm empfohlen.
1. Die Dichtung auf das Instrument aufsetzen und in der ¼ DIN großen
Öffnung installieren.
2. Die Befestigungshalterung über die Rückseite des Instruments schieben, bis
die Halterung an den seitlichen Schnappriegeln des Instruments einrastet.
Entfernung:
1. Das Instrument vorne vorübergehend mit Klebeband sichern oder hinten
festhalten. NICHT LOSLASSEN.
2. Die Halterungsverschlüsse nach außen drücken und entfernen.
Feldmontage (Zubehör erforderlich)
Die Schaltschrankmontageeinheit kann zur Feldmontage im optionalen
Wandmontagezubehör 3-9900.392 (159 001 700) oder mit einem der rückseitigen
Gehäusekits 3-9900.399-1 (159 001 8340) Klappdeckel oder
3-9900.399-2 (159 001 835) Flachdeckel installiert werden.
29,97 mm
99,06 mm
(1,18 in.)
(3,90 in.)
8,13 mm
(0,32 in.)
Nächster Schritt: Verdrahtung (Schritt 2).
91,44 mm
(3,60 in.)
9900-1BC Batch Controller Produktanleitung
54,10 mm
(2,13 in.)
Dichtung an der
Vorderseite des
Montageausschnitts
Montageausschnitt
Stecker
Schnellverschluss
Halterung
Montageausschnitt
Montageausschnitt
92 x 92 mm
92 x 92 mm
(+ 0,8, - 0 mm)
(+ 0,8, - 0 mm)
Mindestabstand
25 mm
Montageausschnitt
Montageausschnitt
92 x 92 mm
92 x 92 mm
(+ 0,8, - 0 mm)
(+ 0,8, - 0 mm)
3
