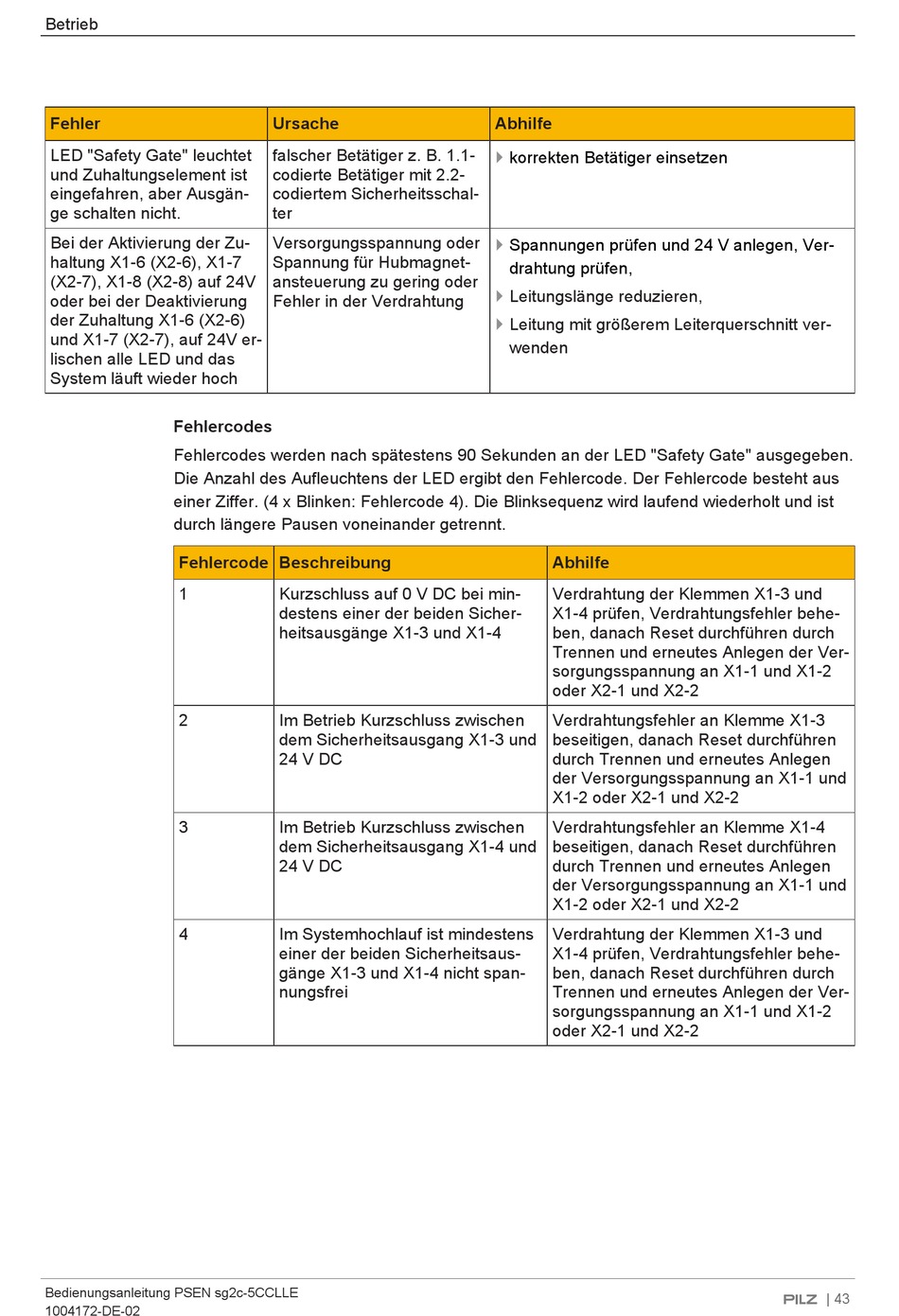

Betrieb
Fehler
LED "Safety Gate" leuchtet
und Zuhaltungselement ist
eingefahren, aber Ausgän-
ge schalten nicht.
Bei der Aktivierung der Zu-
haltung X1-6 (X2-6), X1-7
(X2-7), X1-8 (X2-8) auf 24V
oder bei der Deaktivierung
der Zuhaltung X1-6 (X2-6)
und X1-7 (X2-7), auf 24V er-
lischen alle LED und das
System läuft wieder hoch
Fehlercodes
Fehlercodes werden nach spätestens 90 Sekunden an der LED "Safety Gate" ausgegeben.
Die Anzahl des Aufleuchtens der LED ergibt den Fehlercode. Der Fehlercode besteht aus
einer Ziffer. (4 x Blinken: Fehlercode 4). Die Blinksequenz wird laufend wiederholt und ist
durch längere Pausen voneinander getrennt.
Fehlercode Beschreibung
1
2
3
4
Bedienungsanleitung PSEN sg2c-5CCLLE
1004172-DE-02
Ursache
falscher Betätiger z. B. 1.1-
codierte Betätiger mit 2.2-
codiertem Sicherheitsschal-
ter
Versorgungsspannung oder
Spannung für Hubmagnet-
ansteuerung zu gering oder
Fehler in der Verdrahtung
Kurzschluss auf 0 V DC bei min-
destens einer der beiden Sicher-
heitsausgänge X1-3 und X1-4
Im Betrieb Kurzschluss zwischen
dem Sicherheitsausgang X1-3 und
24 V DC
Im Betrieb Kurzschluss zwischen
dem Sicherheitsausgang X1-4 und
24 V DC
Im Systemhochlauf ist mindestens
einer der beiden Sicherheitsaus-
gänge X1-3 und X1-4 nicht span-
nungsfrei
Abhilfe
korrekten Betätiger einsetzen
}
Spannungen prüfen und 24 V anlegen, Ver-
}
drahtung prüfen,
Leitungslänge reduzieren,
}
Leitung mit größerem Leiterquerschnitt ver-
}
wenden
Abhilfe
Verdrahtung der Klemmen X1-3 und
X1-4 prüfen, Verdrahtungsfehler behe-
ben, danach Reset durchführen durch
Trennen und erneutes Anlegen der Ver-
sorgungsspannung an X1-1 und X1-2
oder X2-1 und X2-2
Verdrahtungsfehler an Klemme X1-3
beseitigen, danach Reset durchführen
durch Trennen und erneutes Anlegen
der Versorgungsspannung an X1-1 und
X1-2 oder X2-1 und X2-2
Verdrahtungsfehler an Klemme X1-4
beseitigen, danach Reset durchführen
durch Trennen und erneutes Anlegen
der Versorgungsspannung an X1-1 und
X1-2 oder X2-1 und X2-2
Verdrahtung der Klemmen X1-3 und
X1-4 prüfen, Verdrahtungsfehler behe-
ben, danach Reset durchführen durch
Trennen und erneutes Anlegen der Ver-
sorgungsspannung an X1-1 und X1-2
oder X2-1 und X2-2
| 43
